Выбрано: SS-PY-14

5 040 ₸

SS-PY

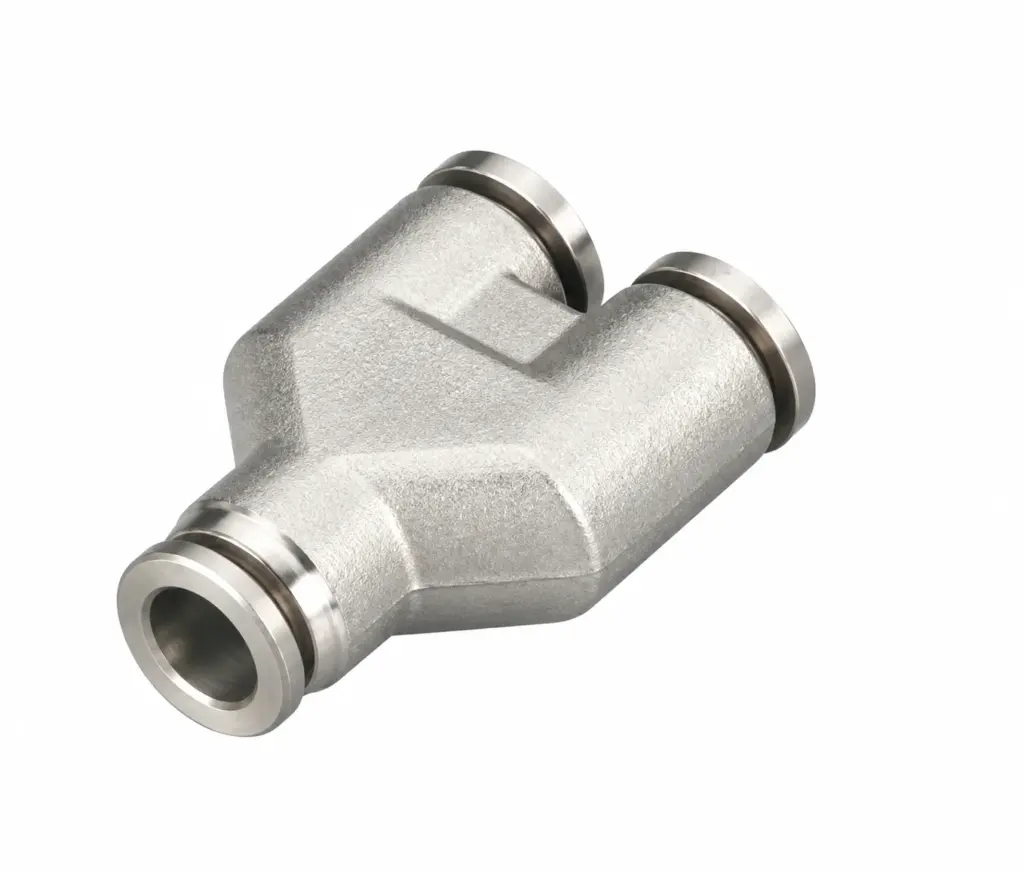

Фитинг нерж. SS-PY (тройник Y трубка-трубка)

SS-PY — Y-тәрізді үштармақ, түтік–түтік, тот баспайтын болат

SS-PY — тот баспайтын болаттан жасалған Y-тәрізді үштармақ фитинг, жалғау сызбасы — түтік–түтік.

SS-PY WAALPC үйлесімді аналогы болып табылады; жабдығыңыздың артикулын кестедегі кодтармен салыстырып алыңыз.

Y-образный цанговый тройник из нержавеющей стали для трубок одинакового диаметра, без резьбы. Материалы и рабочие пределы — по паспорту исполнения.

Артикулы серии: SS-PY-4, SS-PY-10, SS-PY-16 (всего 7 модификаций)

Артикул: SS-PY-14

+7 707 540-71-38 · WhatsApp на всех номерах ·

от 2 820 ₸ Выбрать исполнение

Фитинг нерж. SS-PY (тройник Y трубка-трубка) WAALPC SS-PY

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 3–5 недель

Материалы — тот баспайтын болат; түрі — Y-тәрізді үштармақ; жалғау сызбасы — түтік–түтік.

Өлшем кодтары: 4, 6, 8, 10, 12, 14, 16. Позицияны кестеден өлшем коды бойынша таңдаңыз.

Ключевые характеристики

Тип фитинга

Тройник Y-образный

Тип соединения

Цанга + цанга (трубка–трубка)

Материал корпуса

Нержавеющая сталь (марка по паспорту)

Диаметр трубки

4, 6, 8, 10, 12, 14, 16 мм

Артикул: SS-PY-4

✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Чертёж

Документы

Назначение и конструкция

SS-PY — Y-образный цанговый тройник из нержавеющей стали для трёх трубок одинакового диаметра, без присоединительной резьбы. В заводском листе PY приведены диаметры 4, 6, 8, 10, 12, 14 и 16 мм. Выбирайте диаметр по артикулу. Марку стали, материалы отдельных деталей и уплотнений, монтажные размеры, допустимые давление, температуру и рабочую среду уточняйте по паспорту конкретного исполнения.

Подбор исполнения

Перед монтажом подтвердите совместимость трубки и рабочей среды по паспорту выбранного артикула.

Совместимость с импортными аналогами

Совместимый аналог — Aignep 60310-4 — отличие: у Aignep рабочее давление −0,099…2,0 МПа, температура −15…+190 °C; у нашего SS-PY корпус из нержавеющей стали, марка стали и уплотнения не заявлены; Festo CRQSY-4 — отличие: у нашего SS-PY корпус из нержавеющей стали; PISCO PY4SUS — отличие: у нашего SS-PY корпус из нержавеющей стали; Pneumax SSY04 — отличие: у Pneumax SS рабочее давление 0…1,5 МПа, температура −20…+140 °C, среда воздух, вода, пар; у нашего SS-PY корпус из нержавеющей стали, марка стали и уплотнения не заявлены; SMC KQG2U04-00; SNS GPY-14 — отличие: У SNS GPY материал указан как нержавеющая сталь, рабочее давление — 0–0,9 МПа; XCPC XMPYS04 — отличие: корпус нашего — нержавеющая сталь (совпадают присоединительные и установочные размеры, серия SS-PY).

Как расшифровать артикул SS-PY?

Формат: SS-PY-{диаметр трубки}

SS-PY — серия
Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16

Пример: SS-PY-4

Тот баспайтын SS304/316 болаттан жасалған Y тәрізді цангалы үштік — агрессивті және тағам орталарында желіні екі ағынға тармақтайды; тығыздағыш FKM (Viton), жұмыс ауқымын өндіруші бөлек мәлімдемейді. Қосылуы түтік–түтік, цанга Ø 4, 6, 8, 10, 12, 14, 16 мм түтікке арналған.

SS-PY сериясы — пневматикалық және сұйықтық магистральдарын бұрышпен тармақтауға немесе біріктіруге арналған түтік–түтік цангалы Y үштіктері. Үш порттың бәрі бір диаметрлі түтікке есептелген және бұрандасыз: қосылыс түтікті тірелгенше салу арқылы бір әрекетпен орындалады. Әр порттың ішінде — түтікті бекітетін тот баспайтын болат цанга, тірек сақина және тығыздағыш сақина, бұл құралсыз және орамасыз саңылаусыз, тез ажыратылатын монтажды қамтамасыз етеді.

Корпус пен ұстағыш цанга 304/316 маркалы тот баспайтын болаттан жасалған. Мұндай орындалу ылғалға, конденсатқа, жуғыш заттарға және агрессивті орталарға жоғары коррозиялық төзімділік береді, жиі санитариялық өңдеуге шыдайды және магистральға тат бөлмейді. 316 болат қосымша хлоридтерге және теңіз атмосферасына төзімді, бұл серияны тағам, фармацевтика, химия және кеме желілеріне жарамды етеді.

Тағам және сүт өнеркәсібі, құю, орау;

Фармацевтика және косметика өндірісі, таза бөлмелер;

Химиялық және зертханалық стендтер, мөлшерлеу желілері;

Теңіз және жағалау маңындағы жабдық, жоғары қысыммен жуу қондырғылары;

Жиі стерильдеуді және санитариялық өңдеуді қажет ететін түйіндер.

Жұмыс қысымы 1,0 МПа-ға дейін, температура ауқымын өндіруші мәлімдемеген — біздің инженерлерден нақтылаңыз (қолданылатын түтік материалы мен ортаға байланысты). Y үштік геометриясы T үштікпен салыстырғанда ағынды тармақтау кезінде гидравликалық кедергіні азайтады. Тиісті класты түтік мен орта қолданылғанда вакуумда жұмыс істеуге рұқсат етіледі.

Типоөлшем қолданылатын түтіктің сыртқы диаметрімен анықталады: серияда 4, 6, 8, 10, 12, 14 және 16 мм цангалар қарастырылған. Y үштікті түтігіңіздің сыртқы диаметріне қарай таңдаңыз және болат маркасы (304 немесе 316) мен орта температурасы пайдалану жағдайларына сәйкес келетініне көз жеткізіңіз. Ортамен үйлесімділікке күмән болса, желі параметрлерін жіберіңіз — инженерлік таңдауға көмектесеміз.

Материалы: тот баспайтын болат 304/316

Қосылу түрі: цангалы, түтік–түтік (бұрандасыз)

Фитинг түрі: Y тәрізді үштік

Цанга диаметрлерінің ауқымы: 4–16 мм

Ең жоғары жұмыс қысымы: 1,0 МПа-ға дейін

Температура ауқымын өндіруші мәлімдемеген — біздің инженерлерден нақтылаңыз

Вакуумда жұмыс істеуге рұқсат етіледі (тиісті класты түтік/орта)

Производитель	Модель	Совместимость
SMC	`KQG2U10-00`	Ø10 мм, нерж. SUS316, Y-тройник трубка-трубка — наш SS-PY-10
SMC	`KQG2U12-00`	Ø12 мм, нерж. SUS316, Y-тройник трубка-трубка — наш SS-PY-12
SMC	`KQG2U16-00`	Ø16 мм, нерж. SUS316, Y-тройник трубка-трубка — наш SS-PY-16
SMC	`KQG2U04-00`	Ø4 мм, нерж. SUS316, Y-тройник трубка-трубка — наш SS-PY-4
SMC	`KQG2U06-00`	Ø6 мм, нерж. SUS316, Y-тройник трубка-трубка — наш SS-PY-6
SMC	`KQG2U08-00`	Ø8 мм, нерж. SUS316, Y-тройник трубка-трубка — наш SS-PY-8

Категории: Нержавеющий

Какой совместимый аналог у серии SS-PY по артикулу импортной детали?

SS-PY: 43 импортных обозначения → 7 наших артикулов; марки: Aignep, Festo, PISCO, Pneumax, SMC, SNS, XCPC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
SS-PY-10	Ø10 мм	3 540 ₸	—	Aignep 60310-10 · Festo CRQSY-10 · PISCO PY10SUS · Pneumax SSY10 · SMC KQG2U10-00 · SMC KRU10-00 · SMC KRU10-00W2 · XCPC XMPYS10
SS-PY-12	Ø12 мм	4 080 ₸	—	Aignep 60310-12 · Festo CRQSY-12 · PISCO PY12SUS · Pneumax SSY12 · SMC KQG2U12-00 · SMC KRU12-00 · SMC KRU12-00W2 · XCPC XMPYS12
SS-PY-14	Ø14 мм	5 040 ₸	—	SNS GPY-14
SS-PY-16	Ø16 мм	5 340 ₸	—	Aignep 60310-16 · Festo CRQSY-16 · PISCO PY16SUS · SMC KQG2U16-00
SS-PY-4	Ø4 мм	3 540 ₸	—	Aignep 60310-4 · Festo CRQSY-4 · PISCO PY4SUS · Pneumax SSY04 · SMC KQG2U04-00 · XCPC XMPYS04
SS-PY-6	Ø6 мм	2 820 ₸	—	Aignep 60310-6 · Festo CRQSY-6 · PISCO PY6SUS · Pneumax SSY06 · SMC KQG2U06-00 · SMC KRU06-00 · SMC KRU06-00W2 · XCPC XMPYS06
SS-PY-8	Ø8 мм	3 300 ₸	—	Aignep 60310-8 · Festo CRQSY-8 · PISCO PY8SUS · Pneumax SSY08 · SMC KQG2U08-00 · SMC KRU08-00 · SMC KRU08-00W2 · XCPC XMPYS08

Совместимо с Aignep 60310-10

Совместимый аналог — наш SS-PY-10, Ø10 мм. Цена 3 540 ₸, поставка 3–5 недель.

Тот же типоразмер у других брендов: Festo CRQSY-10 · PISCO PY10SUS · Pneumax SSY10 · SMC KQG2U10-00 · SMC KRU10-00 · SMC KRU10-00W2 · XCPC XMPYS10

Совместимо с Aignep 60310-12

Совместимый аналог — наш SS-PY-12, Ø12 мм. Цена 4 080 ₸, поставка 3–5 недель.

Тот же типоразмер у других брендов: Festo CRQSY-12 · PISCO PY12SUS · Pneumax SSY12 · SMC KQG2U12-00 · SMC KRU12-00 · SMC KRU12-00W2 · XCPC XMPYS12

Совместимо с SNS GPY-14

Совместимый аналог — наш SS-PY-14, Ø14 мм. Цена 5 040 ₸, поставка 3–5 недель.

Совместимо с Aignep 60310-16

Совместимый аналог — наш SS-PY-16, Ø16 мм. Цена 5 340 ₸, поставка 3–5 недель.

Тот же типоразмер у других брендов: Festo CRQSY-16 · PISCO PY16SUS · SMC KQG2U16-00

Совместимо с Aignep 60310-4

Совместимый аналог — наш SS-PY-4, Ø4 мм. Цена 3 540 ₸, поставка 3–5 недель.

Тот же типоразмер у других брендов: Festo CRQSY-4 · PISCO PY4SUS · Pneumax SSY04 · SMC KQG2U04-00 · XCPC XMPYS04

Совместимо с Aignep 60310-6

Совместимый аналог — наш SS-PY-6, Ø6 мм. Цена 2 820 ₸, поставка 3–5 недель.

Тот же типоразмер у других брендов: Festo CRQSY-6 · PISCO PY6SUS · Pneumax SSY06 · SMC KQG2U06-00 · SMC KRU06-00 · SMC KRU06-00W2 · XCPC XMPYS06

У SS-PY: полное совпадение, включая исполнение, — 6, совпадение по размеру (исполнение сверяется) — 37. Нет вашего номера SS-PY? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Нержавеющий» ближе к SS-PY по цене?

SS-PY, от 2 820 ₸. В разделе «Нержавеющий» 63 позиции.

Фитинг нерж. SS-PE (тройник Т трубка-трубка)от 2 760 ₸Фитинг нерж. SS-PB (тройник Т)от 3 540 ₸Фитинг нерж. SS-PW (Y-переходник)от 4 440 ₸

Весь раздел — 63 позиции →

Каким импортным обозначениям соответствует SS-PY?

SS-PY: 87 импортных обозначений в 8 семействах (SMC, Aignep, Festo, PISCO, Pneumax, XCPC, SNS). Примеры соответствий: SMC KQG2U10-00 → SS-PY-10 (3 540 ₸); SMC KQG2U12-00 → SS-PY-12 (4 080 ₸); Aignep 60310-4 → SS-PY-4 (3 540 ₸); Aignep 60310-6 → SS-PY-6 (2 820 ₸); Festo CRQSY-4 → SS-PY-4 (3 540 ₸); Festo CRQSY-6 → SS-PY-6 (2 820 ₸).

SMC KQG 52 обозначения
Aignep SS-PY 6 обозначений
Festo SS-PY 6 обозначений
PISCO SS-PY 6 обозначений
SMC SS-PY 6 обозначений
Pneumax SS-PY 5 обозначений
XCPC SS-PY 5 обозначений
SNS SS-PY 1 обозначение

Какие страницы артикулов есть у серии SS-PY?

SS-PY-10 SS-PY-12 SS-PY-6 SS-PY-8 SS-PY-4 SS-PY-16

Артикулы серии: 6

SS-PY-4 SS-PY-6 SS-PY-8 SS-PY-10 SS-PY-12 SS-PY-16

Что покупают вместе с SS-PY?

SS-PY: 7 исполнений от 2 820 ₸, размеры: 4, 6, 8, 10, 12, 14, 16. Ряд цен серии: от 2 820 ₸ (SS-PY-6) до 5 340 ₸ (SS-PY-16). Цена по типоразмерам: 6 — от 2 820 ₸; 8 — от 3 300 ₸; 10 — от 3 540 ₸; 4 — от 3 540 ₸; 12 — от 4 080 ₸; 14 — от 5 040 ₸; 16 — от 5 340 ₸.

Пневмотрубки Пневмоцилиндры Дроссели

Разделы подобраны для серии SS-PY.

Какие коды конкурентов закрывает серия SS-PY?

В таблице — 43 пар «чужой код → наш артикул» по брендам Aignep, Festo, PISCO, Pneumax, SMC, SNS, XCPC. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.

Бренд	Код изделия	Наш артикул	Цена от
Aignep	60310-10	SS-PY-10	3 540 ₸
Aignep	60310-12	SS-PY-12	4 080 ₸
Aignep	60310-16	SS-PY-16	5 340 ₸
Aignep	60310-4	SS-PY-4	3 540 ₸
Aignep	60310-6	SS-PY-6	2 820 ₸
Aignep	60310-8	SS-PY-8	3 300 ₸
Festo	CRQSY-10	SS-PY-10	3 540 ₸
Festo	CRQSY-12	SS-PY-12	4 080 ₸
Festo	CRQSY-16	SS-PY-16	5 340 ₸
Festo	CRQSY-4	SS-PY-4	3 540 ₸
Festo	CRQSY-6	SS-PY-6	2 820 ₸
Festo	CRQSY-8	SS-PY-8	3 300 ₸
PISCO	PY10SUS	SS-PY-10	3 540 ₸
PISCO	PY12SUS	SS-PY-12	4 080 ₸
PISCO	PY16SUS	SS-PY-16	5 340 ₸
PISCO	PY4SUS	SS-PY-4	3 540 ₸
PISCO	PY6SUS	SS-PY-6	2 820 ₸
PISCO	PY8SUS	SS-PY-8	3 300 ₸
Pneumax	SSY04	SS-PY-4	3 540 ₸
Pneumax	SSY06	SS-PY-6	2 820 ₸
Pneumax	SSY08	SS-PY-8	3 300 ₸
Pneumax	SSY10	SS-PY-10	3 540 ₸
Pneumax	SSY12	SS-PY-12	4 080 ₸
SMC	KQG2U04-00	SS-PY-4	3 540 ₸
SMC	KQG2U06-00	SS-PY-6	2 820 ₸
SMC	KQG2U08-00	SS-PY-8	3 300 ₸
SMC	KQG2U10-00	SS-PY-10	3 540 ₸
SMC	KQG2U12-00	SS-PY-12	4 080 ₸
SMC	KQG2U16-00	SS-PY-16	5 340 ₸
SMC	KRU06-00	SS-PY-6	2 820 ₸
SMC	KRU06-00W2	SS-PY-6	2 820 ₸
SMC	KRU08-00	SS-PY-8	3 300 ₸
SMC	KRU08-00W2	SS-PY-8	3 300 ₸
SMC	KRU10-00	SS-PY-10	3 540 ₸
SMC	KRU10-00W2	SS-PY-10	3 540 ₸
SMC	KRU12-00	SS-PY-12	4 080 ₸
SMC	KRU12-00W2	SS-PY-12	4 080 ₸
SNS	GPY-14	SS-PY-14	5 040 ₸
XCPC	XMPYS04	SS-PY-4	3 540 ₸
XCPC	XMPYS06	SS-PY-6	2 820 ₸
XCPC	XMPYS08	SS-PY-8	3 300 ₸
XCPC	XMPYS10	SS-PY-10	3 540 ₸
XCPC	XMPYS12	SS-PY-12	4 080 ₸

Автор: команда CORNETA.TECH.

Типовая схема применения

Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.

Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.

Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.

Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.

Қазақстан үшін сұрақтар мен жауаптар

SS-PY үштармағы қандай өлшем кодтарымен шығарылады?

4, 6, 8, 10, 12, 14 және 16 кодтарымен.

Ақтаудағы ЖК шотты қалай алады?

Ақтауға жеткізу қанша күн?

Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.

Бағалар қандай валютада?

Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген.

Сколько стоят исполнения SS-PY?

В каталоге 7 исполнений SS-PY с ценой: от 2 820 ₸ (SS-PY-6) до 5 340 ₸ (SS-PY-16). По ряду: SS-PY-6 — 2 820 ₸, SS-PY-8 — 3 300 ₸, SS-PY-10 — 3 540 ₸, SS-PY-4 — 3 540 ₸, SS-PY-12 — 4 080 ₸, SS-PY-14 — 5 040 ₸, SS-PY-16 — 5 340 ₸. Медиана ряда — 3 540 ₸: 2 из 7 исполнений стоят дешевле медианы, остальные — дороже или равны ей.

Какие типоразмеры есть у SS-PY?

У SS-PY 7 типоразмеров: Ø4 мм, Ø6 мм, Ø8 мм, Ø10 мм, Ø12 мм, Ø14 мм, Ø16 мм. По размерам: Ø4 мм — 1 исполнение, от 3 540 ₸; Ø6 мм — 1 исполнение, от 2 820 ₸; Ø8 мм — 1 исполнение, от 3 300 ₸; Ø10 мм — 1 исполнение, от 3 540 ₸; Ø12 мм — 1 исполнение, от 4 080 ₸; Ø14 мм — 1 исполнение, от 5 040 ₸; Ø16 мм — 1 исполнение, от 5 340 ₸.

Каким импортным артикулам соответствуют исполнения SS-PY?

Совместимый аналог по артикулу: SMC KQG2U04-00 → SS-PY-4; SMC KQG2U06-00 → SS-PY-6; SMC KQG2U08-00 → SS-PY-8; SMC KQG2U10-00 → SS-PY-10; SMC KQG2U12-00 → SS-PY-12; SMC KQG2U16-00 → SS-PY-16; Aignep 60310-10 → SS-PY-10; Aignep 60310-12 → SS-PY-12; Aignep 60310-16 → SS-PY-16; Aignep 60310-4 → SS-PY-4. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии SS-PY?

Тип фитинга: Тройник Y-образный; Тип соединения: Цанга + цанга (трубка–трубка); Материал корпуса: Нержавеющая сталь (марка по паспорту).

Какие особенности у серии SS-PY?

Частые вопросы о фитингах →

Сұрақтар мен жауаптар (қазақша)

SS-PY артикулын қалай таратып оқуға болады?

Түтік диаметрі: 4 / 6 / 8 / 10 / 12 / 14 / 16

SS-PY орындалулары қанша тұрады?

Әр позицияның бағасы — осы беттегі кестеде.

SS-PY сериясында қандай типоөлшемдер бар?

SS-PY типоөлшемдері: Ø4, 6, 8, 10, 12, 14, 16 мм.

SS-PY орындалулары қандай импорттық артикулдарға сәйкес келеді?

Артикул бойынша үйлесімді аналог: сәйкестіктердің толық кестесі беттің жоғарғы жағында. Үйлесімді аналог типоөлшем мен қосылу бойынша таңдалады, сондықтан тапсырыс бермес бұрын оларды бастапқы позициямен салыстырыңыз.

SS-PY сериясының сипаттамалары қандай?

Фитинг түрі: Y тәрізді үштік; қосылу түрі: цанга + цанга (түтік–түтік); корпус материалы: тот баспайтын болат (маркасын зауыт көрсетпеген); цанга материалы: тот баспайтын болат; тығыздағыш материалы: FKM (фторкаучук); жұмыс ортасы: сығылған ауа; жұмыс қысымы: −0,099…1,0 МПа; ең жоғары қысым: 1,5 МПа; қосылатын түтіктер: PU (полиуретан), PA (полиамид), нейлон.

SS-PY сериясының ерекшеліктері қандай?

SS-PY тот баспайтын болаттан жасалған: бұл бір диаметрлі түтіктерге арналған Y тәрізді үш кірісті үштік, бүйір кірісі сүйір бұрышпен шығады. Өлшемдер қатары 4-тен 16 мм-ге дейін, артикулдары SS-PY-4 … SS-PY-16. Бұрандалы бөлігі жоқ. Тот баспайтын корпусы жоқ дәл сондай үштік PY деп, басқа диаметрге өтетіні SS-PW деп аталады. Түтік цангаға құралсыз қосылады.
