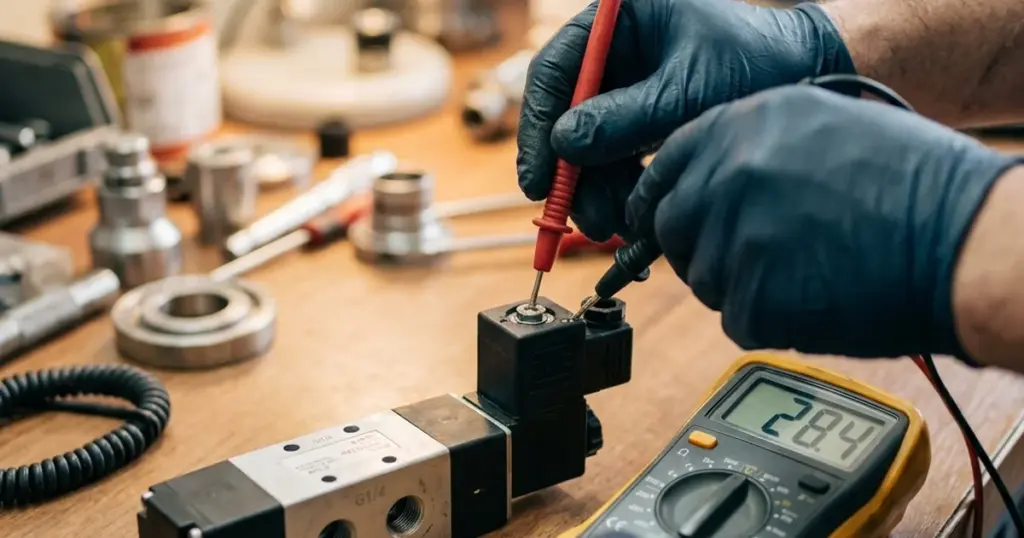

Как проверить электромагнитный клапан мультиметром: отключите питание, измерьте сопротивление катушки и сравните с паспортом, затем проверьте напряжение на клеммах при включении. Три шага — ниже.
Не нашли причину? Пришлите фото шильдика клапана и симптом — ответим за 1 рабочий день.
Число для сверки: у простой катушки 24 В DC мощностью 3 Вт расчётное сопротивление около 192 Ом (R = U²/P). Это ориентир, а не допуск, паспорт важнее — расчёт и оговорки ниже.
Подобрать и купить электромагнитные клапаны в каталоге →
| Шаг | Действие | Что получаете |
|---|---|---|
| 1 | Обесточить, отсоединить разъём катушки (обычно DIN 43650) | безопасное измерение |
| 2 | Мультиметр в режиме Ω, щупы на два силовых контакта катушки | сопротивление катушки |
| 3 | Сравнить с паспортом или исправным образцом того же исполнения и температуры | вывод об обрыве; «OL» — сначала проверить диапазон, щупы и контакт |
Конечное сопротивление не исключает межвитковое замыкание и не доказывает работу клапана: дальше проверяют питание, пилотное давление и механику.
Краткий ответ: мультиметром проверяют сопротивление отключённой от питания катушки и напряжение на её предусмотренных силовых выводах при команде. Измерение под напряжением выполняет специалист подходящим прибором и по схеме, исключив опасное движение оборудования. Сопротивление сравнивают с паспортом или исправным образцом того же исполнения и температуры; универсальной нормы только по напряжению нет. «OL» требует проверки диапазона, щупов и контакта. Конечное сопротивление не исключает межвитковое замыкание и не доказывает работу клапана. Питание и сопротивление дополняют проверкой функции, пилотного давления и механики: диагностика отказа электромагнитного клапана. Исполнения распределителей — в каталоге CORNETA.KZ.
Товары из статьи
Совместимые аналоги (5)
Нужен клапан или распределитель? Распределители 4V — от 4 920 ₸, распределители 3V — от 3 600 ₸, клапаны 2W; по напряжению катушки — 24 В и 220 В.
Нужна замена клапана? Введите код с шильдика в подбор совместимого аналога — по полному коду найдём пару WAALPC и цену.
Как проверить клапан мультиметром за 3 шага?
- 1Обесточить
Снять питание, отсоединить разъём катушки (обычно DIN 43650).
- 2Замерить сопротивление
Мультиметр в режиме Ω, щупы — на два силовых контакта катушки.
- 3Сравнить с нормой
Сравнить с паспортом или исправным образцом того же исполнения и температуры; конечное число не доказывает исправность.
| Что измеряем | Что можно заключить |
|---|---|
| Сопротивление отключённой катушки | Сравнить с паспортом и схемой конкретного исполнения; «OL» сначала проверить на подходящем диапазоне и при надёжном контакте |
| Напряжение на силовых выводах при команде | Сравнить с допуском и режимом питания именно этого исполнения, под реальной нагрузкой |
«OL» означает выход за диапазон измерения или отсутствие измеряемой цепи; прежде чем считать обмотку оборванной, проверьте щупы, контакты, схему и предел. Неожиданно низкое сопротивление требует проверки, но не определяет само по себе межвитковое замыкание.
Если после проверки клапан исправен, но система стартует слишком резко — см. клапан плавного пуска.
Похожая диагностика применима и к самим распределителям: как отремонтировать пневмораспределитель.
Если выбранная катушка не соответствует требуемому напряжению — см., как подобрать катушку на пневмораспределитель 24 В/220 В.
Если проверка показала, что клапан неисправен и нужна замена — смотрите, как подобрать латунный клапан по резьбе и катушке.
Ограничение проверки: по одному напряжению и сопротивлению нельзя достоверно определить исправность катушки или межвитковый дефект. Сравнивают конкретный полный код, схему катушки, температуру и паспортное значение либо исправный образец того же исполнения. Измерение сопротивления выполняют только без питания.
Содержание статьи (15 разделов)
- Что именно меряет мультиметр в электромагнитном клапане?
- Как связаны сопротивление обмотки и мощность катушки?
- Как измерить сопротивление катушки мультиметром по шагам?
- Какое сопротивление считается нормальным для разных напряжений катушки?
- Как различить обрыв обмотки и межвитковое замыкание?
- Как проверить питание катушки без разборки?
- Что мультиметр не покажет — где граница метода?
- Как проверить срабатывание электромагнитного клапана?
- Как проверить герметичность и засорение клапана?
- Как проверить электромагнитный клапан без мультиметра?
- Какие напряжения катушек у распределителей WAALPC 3V, 4V, MVSC?
- Какая причина у симптома и что делать — шпаргалка?
- Какие вопросы чаще всего задают про проверку клапана мультиметром?
- Какие разделы и серии подходят к теме?
- Какие материалы пригодятся ещё?
Что именно меряет мультиметр в электромагнитном клапане?
Электромагнитный (соленоидный) клапан — это катушка и подвижный сердечник. Подали на катушку номинальное напряжение — сердечник втянулся и переключил золотник или открыл седло; после снятия команды дальнейшее состояние зависит от функции: моностабильный клапан возвращается предусмотренным способом, бистабильный может сохранить положение. Мультиметром напрямую проверяют только электрическую часть, и делают это в двух режимах:
Режим Ω — сопротивление обмотки
Показывает сопротивление измеряемой отключённой цепи. Результат оценивают по схеме и документации исполнения; он не исключает межвитковый дефект и не подтверждает изоляцию или усилие электромагнита.
Режим V (DC/AC) — напряжение питания
Показывает, доходит ли до катушки команда. Меряют прямо на разъёме при поданном сигнале: на предусмотренных силовых выводах сравнивают фактическое питание под нагрузкой с номиналом и допуском исполнения.
Сопротивление и напряжение отвечают на разные вопросы: есть ли измеряемая цепь обмотки и какое питание приходит на силовые выводы. Они полезны совместно, но не гарантируют электрическую или механическую исправность. Порядок проверки и допустимые режимы определяет документация исполнения.
Мультиметр не подтверждает перемещение золотника, расход, герметичность или достаточное пилотное давление. Даже при ожидаемом сопротивлении и напряжении электрический дефект не исключён; результаты дополняют проверками по паспорту. Механику и пневматику рассматривают по методике диагностики клапана.
Как связаны сопротивление обмотки и мощность катушки?
Для простой DC-катушки без встроенного электронного управления в установившемся режиме R = U²/P даёт расчётный ориентир при температуре и режиме, соответствующих паспортной мощности. Холодное сопротивление может отличаться от рабочего. Для катушек с диодом, индикацией или энергосберегающей электроникой измерение и расчёт выполняют по их схеме.
- R
- расчётное сопротивление простой DC-обмотки, Ом, при режиме и температуре паспортной мощности
- U
- номинальное напряжение катушки, В
- P
- потребляемая мощность катушки, Вт (из паспорта распределителя)
Для простой DC-обмотки при одинаковом напряжении и температуре большая потребляемая мощность соответствует меньшему сопротивлению. Например, для WAALPC 3V210 и 4V210 на DC24V локальные листы указывают 3 Вт: расчётный ориентир 24²/3 = 192 Ом. Это не измеренный холодный допуск и не универсальная норма для других моделей. Мощность и схему каждого полного исполнения проверяют отдельно.
Расчёт на реальном артикуле. Возьмём пилотную катушку распределителя 3V210-08-DC24V (напряжение 24 В DC, цена 5 460 ₸) с мощностью DC24V 3 Вт по локальному листу 3V200; расчёт ниже относится к простой обмотке в установившемся режиме:
- Ожидаемое сопротивление обмотки: R = U² / P = 24² / 3 = 576 / 3 ≈ 192 Ом — расчётный ориентир; он не заменяет паспортный допуск холодного сопротивления.
- Если бы та же катушка была мощнее, 8 Вт: R = 576 / 8 = 72 Ом.
- Если бы менее мощной, 2 Вт: R = 576 / 2 = 288 Ом.
Числа 192, 72 и 288 Ом — расчётные примеры для простой DC-обмотки на 24 В при мощностях 3, 8 и 2 Вт соответственно. Последние два не описывают альтернативные заводские исполнения этой модели. Например, 200 Ом само по себе не доказывает исправность, а 5 Ом требует проверки схемы, контактов и паспортного ожидания; одним замером межвитковый дефект не устанавливают.
Как измерить сопротивление катушки мультиметром по шагам?
Для измерения сопротивления цепь обесточивают, исключают случайную подачу питания и проверяют его отсутствие. Нельзя измерять сопротивление под напряжением: это может повредить прибор. Порядок и длительность проверки зависят от исполнения.
Шесть шагов прозвонки катушки
-
1
Обесточить клапан и снять разъём
Отключить питание, исключить случайную подачу, проверить отсутствие напряжения и разрядить предусмотренные схемой конденсаторы. Разъём и выводы определяют по полному исполнению. Измерять сопротивление под напряжением нельзя: показания будут ложными, а прибор в режиме Ом можно повредить.
-
2
Поставить мультиметр в режим Ω
Выберите автоматический или подходящий к ожидаемому сопротивлению предел по инструкции мультиметра. Проверьте исправность щупов и сопротивление замкнутых щупов. «OL» на низком пределе повторно проверяют на подходящем более высоком.
-
3
Найти два контакта катушки
Найдите силовые выводы по схеме полного исполнения. У простой обмотки без электроники направление щупов не меняет результат; диод, индикация или встроенный драйвер могут влиять на него. Защитный PE не используют как второй силовой вывод.
-
4
Приложить щупы к выводам и снять показание
Прижмите щупы к предусмотренным силовым выводам отключённой катушки и дождитесь устойчивого числа. Запишите показание, температуру и условия измерения; сравните с документацией или образцом того же исполнения.
-
5
Сравнить с паспортом исполнения
Сопоставьте результат с паспортным значением или исправным образцом того же полного кода и температуры. Отсутствие измеряемой цепи требует проверки контактов и диапазона. Обычный замер сопротивления не исключает межвитковый дефект.
-
6
Проверить изоляцию на корпус
Измерение мультиметром между предусмотренным силовым выводом и корпусом может выявить грубую нежелательную проводимость, но «OL» не подтверждает электрическую прочность или паспортное сопротивление изоляции. Полную проверку проводят по процедуре изготовителя с учётом встроенной электроники; произвольное испытательное напряжение не подают.
Режим звуковой прозвонки имеет порог, указанный изготовителем мультиметра. Исправная катушка с сопротивлением выше порога может не вызвать звука. Молчание зуммера не доказывает обрыв, а звук не доказывает исправность; для записи сопротивления выбирают режим Ω.
Какое сопротивление считается нормальным для разных напряжений катушки?
В собственных артикулах выбранное напряжение обозначают суффиксом, например DC24V или AC220V; полный набор зависит от серии и исполнения. Суффикс определяет номинальное питание, а не норму сопротивления. R = U²/P применяют только к простой DC-обмотке в установившемся режиме и при соответствующей температуре; мощность AC в ВА не задаёт её омическое сопротивление.
| Исполнение | Расчёт и сравнение | Ограничение |
|---|---|---|
| Простая DC-обмотка | R = U²/P при установившемся режиме и температуре паспортной мощности | Это расчётный ориентир; холодный допуск берут из документации |
| AC-обмотка | Омическое сопротивление сравнивают с паспортом или одинаковым образцом | По напряжению и ВА его не вычисляют формулой DC |
| Катушка с электроникой | Измеряют по схеме и инструкции исполнения | Диоды, индикация и драйвер могут влиять на результат |
Например, 140 или 12 Ом без полного кода, схемы и температуры нельзя назвать нормой или межвитковым замыканием. Сначала проверяют ожидаемое значение и условия. «OL» проверяют на подходящем пределе с надёжным контактом.
У AC-обмотки мультиметр в режиме Ω измеряет омическое сопротивление. В рабочем режиме ток зависит также от индуктивности, частоты и положения сердечника; эти условия не воспроизводит омметр. Универсального коридора 1000–2500 Ом и множителя между рабочим импедансом и показанием здесь нет. Сравнивают полное исполнение и его документацию.
Как различить обрыв обмотки и межвитковое замыкание?
Обрыв и межвитковый дефект — разные неисправности. Отсутствие измеряемой цепи после проверки диапазона и контакта указывает на обрыв цепи. Межвитковый дефект обычным замером сопротивления может не выявляться. Подтверждённо повреждённую катушку обслуживают или заменяют по инструкции.
Обрыв означает физическое нарушение цепи. «OL» на правильно выбранном пределе при исправных щупах и надёжном контакте требует проверки обмотки и выводов. Отсутствие звука клапана само по себе обрыв не подтверждает.
Межвитковое замыкание — нарушение изоляции между витками. Оно может изменить ток, нагрев и магнитное усилие, но сопротивление на обычном мультиметре может измениться недостаточно для выявления дефекта. Диагноз подтверждают методикой изготовителя, учитывая питание, температуру и положение сердечника. Защиту от коммутационных перенапряжений выбирают по схеме: защита катушки 24 В DC от ЭДС самоиндукции.
Как проверить питание катушки без разборки?
Напряжение на предусмотренных силовых выводах проверяют под командой и реальной нагрузкой. Это работа под напряжением: её выполняет специалист подходящим прибором по электрической схеме, исключив опасное движение приводов. Не касаются неизолированных токоведущих частей.
Проверка питания на разъёме
-
1
Переключить мультиметр в режим V — DC или AC
По суффиксу артикула: для DC-катушки (DC24V) — режим постоянного напряжения, для AC-катушки (AC220V) — переменного. Перепутанный род тока даст неверное показание.
-
2
Подать команду на клапан
Подайте команду по разрешённой процедуре при безопасном состоянии установки и контроле нагрузки. Подключение измерительных выводов выполняют предусмотренным способом, не создавая короткого замыкания.
-
3
Измерить напряжение на контактах разъёма
Напряжение измеряют на предусмотренных силовых выводах при команде и нагрузке. Номинал и допуск — по паспорту: для локальных листов WAALPC 3V200/4V200 указаны DC ±10 % и AC ±15 %, а для MVSC — ±10 %. Пульсирующее или управляемое питание требует метода, предусмотренного для этой схемы.
-
4
Свести результат с прозвонкой катушки
Если питание отсутствует или вне допуска, проверяют источник, управление, защиту, проводку и разъём. При ожидаемом сопротивлении и напряжении электрический дефект остаётся возможным; дополнительно проверяют исполнение катушки, магнитную систему, пилот и основную функцию.
Измерения сопротивления и напряжения — часть диагностики, а не подтверждение всей электрики. До демонтажа отключают и блокируют питание и подачу, отдельно сбрасывают остаточное давление и проверяют его отсутствие. Значения единиц можно сопоставить в конвертере единиц.
Что мультиметр не покажет — где граница метода?
Мультиметр — инструмент для электрики, и на этом его возможности заканчиваются. Даже когда обе электрические проверки пройдены, клапан может не работать по причинам, которые прибором не ловятся:
Залипание золотника
Золотник закис от загрязнённого или влажного воздуха. Катушка тянет, но золотник не идёт. Движения нет; одного этого признака недостаточно для исключения электрического дефекта.
Засор пилотного канала
У распределителей с пилотным управлением (4V, MVSC) забился управляющий канал. Пилот не даёт давления на золотник.
Нет управляющего давления
Для пилотного исполнения проверяют давление питания пилота по паспорту; при внешнем пилоте оно может подаваться отдельно от главного входа. Недостаток пилотного давления может препятствовать переключению даже при движении электромагнитного узла.
Щелчок показывает возможное движение части электромагнитного узла, но не подтверждает полный ход, электрическую исправность или переключение основных портов. При отсутствии переключения проверяют питание и исполнение, пилотное давление, пути потока и механику по методике диагностики клапана. Разборка допускается по инструкции после изоляции и сброса давления.
Как проверить срабатывание электромагнитного клапана?
Функциональное переключение проверяют по паспортной схеме портов и управления на подготовленном стенде либо по разрешённой процедуре оборудования. При подаче давления и команды исключают опасное движение, защищают выпуск и контролируют нагрузку.
Проверка срабатывания по шагам
-
1
Подать сжатый воздух на вход
Давление подают на предусмотренный вход по функции и паспорту. У пилотных WAALPC 3V200/4V200 рабочий диапазон 0,15–0,8 МПа, у прямого 3V1 — 0–0,8 МПа. Для MVSC в листе имеются минимумы 0,2 или 0,3 МПа в зависимости от функции. При внешнем пилоте его питание проверяют отдельно.
-
2
Запитать катушку номиналом
Подайте предусмотренное для полного исполнения питание и команду. Звук может помочь наблюдению, но отсутствие щелчка не отличает отсутствие питания, электрический дефект и препятствие движению сердечника. Проверяют фактическую функцию и режим по паспорту.
-
3
Проверить продувку рабочего порта
Проверьте соединения рабочих портов для каждой предусмотренной команды. После снятия команды состояние зависит от моностабильной, бистабильной или трёхпозиционной функции; универсального сброса нет. Поток и давление оценивают измерением в защищённом испытательном контуре.
-
4
Продублировать ручным дублёром без электричества
Если дублёр предусмотрен и его применение разрешено, используйте его по паспорту при контроле движения. Его результат сопоставляют с управлением и пилотным давлением; успех не подтверждает всю пневматику, а неуспех не даёт единственного диагноза.
Ручной дублёр: наличие, фиксацию и возврат проверяют по полному исполнению. Листы WAALPC 3V200/4V200 показывают ручное управление; оно может изменить состояние связанных приводов. После проверки снимают фиксацию по инструкции. У 2W, 2WA и 2L конструкцию привода и требования к перепаду проверяют отдельно: название серии не доказывает одинаковое прямое либо сервоуправление. Например, WAAL 2L(US) в подборном листе имеет рабочий диапазон от 1 kgf/cm², поэтому безусловная работа без перепада не заявляется. Данные исполнения — в каталоге клапанов и каталоге распределителей.
Как проверить герметичность и засорение клапана?
Герметичность и расход проверяют отдельно по процедуре, допустимым утечкам, давлениям и среде конкретного исполнения. Закрытые пути 2/2 и состояние распределителя 3/2 или 5/2 различаются; универсальное требование «ни одной утечки и полный проход» не задаёт паспортный тест.
Герметичность и проходимость по шагам
-
1
Проверить герметичность в закрытом состоянии
Для подтверждённого нормально-закрытого исполнения 2/2 тестируют закрытый путь по паспорту на защищённом стенде с разрешённой средой и давлением. Допустимую утечку измеряют установленным методом. Выпуск организуют безопасно; отсутствие слышимого шипения не подтверждает герметичность. При обнаруженной утечке проверяют состояние седла, направление потока и условия исполнения.
-
2
Проверить свободный проход в открытом состоянии
Проверьте открытый путь при паспортных давлениях и расходе. Сопоставьте измеренные параметры с характеристикой; любой клапан имеет потери. Слабый поток может быть связан с подачей, перепадом, линией, засорением или неполным открытием.
-
3
Проверить на залипание сердечника
Проверьте предусмотренные переключения по функции конкретного клапана. Возврат при снятии сигнала не универсален, а щелчок не подтверждает полный ход. Если переключение отсутствует, проверяют управление, давление, магнитный узел и основную механику; одного признака недостаточно для вывода о загрязнённом сердечнике.
Загрязнение и влажность воздуха могут вызывать износ, утечки и засорение пилота. Подготовка воздуха должна соответствовать паспорту; например, листы 3V200/4V200 требуют фильтрацию 40 мкм. Промывка и разборка допустимы только по инструкции ремонтопригодного исполнения после отключения питания, блокировки подачи и проверки отсутствия остаточного давления. Подробнее: диагностика отказа электромагнитного клапана.
Как проверить электромагнитный клапан без мультиметра?
Мультиметр под рукой не всегда, а работоспособность клапана можно грубо оценить и без него — по четырём косвенным признакам.
По щелчку
Звук при разрешённой команде может указать на движение части узла, но не доказывает полный ход. Тишина сама по себе не отличает питание, электрический дефект и препятствие движению.
По продувке
Проверяют изменение соединений портов для заданной функции в защищённом контуре. Состояние при снятии команды зависит от моностабильного, бистабильного или трёхпозиционного исполнения.
Ручным дублёром
Разрешённое ручное управление проверяют по паспорту при контроле движения и давления. Успех переключения не подтверждает всю пневматику и не делает оставшийся отказ исключительно электрическим.
По нагреву катушки
Температуру оценивают предусмотренным методом и по допустимому режиму. Нагрев зависит от мощности, времени, среды и исполнения; холодная или горячая катушка сама по себе не определяет обрыв или межвитковый дефект. Проверка «до боли» не является методом и опасна.
Косвенные признаки помогают выбрать дальнейшую проверку, но не дают заключения «исправен или нет». Результаты сопоставляют с питанием, схемой, паспортным режимом и измеренной функцией; межвитковый дефект обычным омметром не исключают.
Какие напряжения катушек у распределителей WAALPC 3V, 4V, MVSC?
Пять примеров из нашего каталога: 3V210-08-DC24V, 3V210-08-AC220V, 4V210-08-DC24V, 4V210-08-AC220V и 4V220-08-DC24V. Напряжение и моностабильную либо бистабильную функцию выбирают по полному коду; эти модели не совместимы только по резьбе. Цену и наличие уточняют в карточке.
Питание выбирают по полному коду и шильдику катушки. В собственных артикулах используют суффиксы напряжения, но допустимые варианты зависят от серии и исполнения. Цена и ассортимент каждого SKU — в его карточке; напряжение само по себе не задаёт сопротивление или одинаковую цену.
листайте таблицу вбок →
| Серия | Функция | Что проверить | Цена от |
|---|---|---|---|
| 3V | 3/2; прямое или пилотное управление зависит от исполнения | Полный код, состояние NC/NO, управление, напряжение и минимальное давление | 3 600 ₸ |
| 4V | 5/2, моностабильное или бистабильное | Полный код и питание; например, DC24V или AC220V | 4 920 ₸ |
| 4V-5-3 | 5/3 с различными центрами | Центр, пилот и напряжение исполнения | 11 100 ₸ |
| MVSC | 3/2 или 5/2; MVSC-5-3 — 5/3 | Полный код; давление, напряжение, управление и расход зависят от исполнения | 7 860 ₸ |
У 3V210-08-DC24V суффикс DC24V обозначает постоянное питание 24 В. У 4V210-08-AC220V AC220V обозначает переменное питание 220 В. Допуск, схема и мощность — по полному исполнению; сопротивление AC не выводят из мощности формулой DC. Цена приведённого 3V210-08-AC220V — 5 460 ₸, другие SKU проверяют отдельно. Кандидатов помогают найти подборщик распределителя и поиск аналога; совместимость подтверждают по документации.
Какая причина у симптома и что делать — шпаргалка?
| Наблюдение | Что проверить | Следующий шаг |
|---|---|---|
| «OL» | Диапазон, щупы, контакты и схема отключённой катушки | После исключения ошибок измерения проверить обрыв цепи |
| Неожиданно низкое сопротивление | Паспорт, температура, встроенная электроника и контакт | Уточнить дефект по методике; межвитковое одним числом не определяют |
| Нет переключения при команде | Питание под нагрузкой, исполнение, пилот и механика | Проверить функцию по паспорту в контролируемом режиме |
| Щелчок без переключения | Полный ход, давление пилота, основной путь и электрическое управление | Щелчок не исключает электрический дефект |
| Нагрев или гул | Режим, питание, температура и положение сердечника | Не определять межвитковый дефект прикосновением или звуком |
| Нестабильное срабатывание | Питание, давление, воздух и механизм | Не повышать давление сверх предела любого элемента |
Какие вопросы чаще всего задают про проверку клапана мультиметром?
Какое сопротивление у исправной катушки электромагнитного клапана 24 В
Универсальной нормы только по напряжению 24 В нет. Для простой DC-обмотки WAALPC 3V210/4V210 с паспортными 3 Вт расчётный ориентир 24²/3 = 192 Ом относится к установившемуся режиму и соответствующей температуре. Холодное сопротивление сравнивают с паспортом или исправным образцом того же кода. Конечное число не исключает межвитковый дефект.
Как прозвонить катушку клапана мультиметром
Отключите питание, исключите его случайную подачу, проверьте отсутствие напряжения и разрядите предусмотренные схемой конденсаторы. Найдите силовые выводы по схеме, выберите подходящий предел Ω и проверьте щупы. Полярность может влиять при диоде или электронике. Показание сравнивают с документами исполнения; «OL» не подтверждает полную изоляцию.
Как отличить обрыв обмотки от межвиткового замыкания
После проверки диапазона, щупов и контактов отсутствие измеряемой цепи требует проверки обрыва обмотки или выводов. Межвитковый дефект может не обнаруживаться обычным измерением сопротивления. Низкое число, нагрев или гул не дают однозначного диагноза; применяют методику изготовителя.
Можно ли проверить электромагнитный клапан не снимая его
Частично. Сопротивление измеряют у отключённой от питания катушки по схеме; сам клапан обычно можно оставить смонтированным, если доступ разрешён. Напряжение под командой и нагрузкой проверяет специалист подходящим прибором, исключив опасное движение и короткое замыкание. Эти замеры не подтверждают всю электрическую и пневматическую исправность.
Почему у катушки 220 В переменного тока маленькое сопротивление
В режиме Ω измеряется омическое сопротивление, а рабочий ток AC зависит также от индуктивности, частоты и положения сердечника. Универсального диапазона 1000–2500 Ом нет. Сравнивают полное исполнение и его паспорт; R = U²/P для простой DC-обмотки не определяет омическое сопротивление AC-катушки.
Катушка звонится нормально и питание есть, а клапан не работает — почему
Ожидаемое сопротивление и напряжение не исключают электрический дефект. Дополнительно проверяют соответствие катушки, питание под нагрузкой, магнитный узел, пилотное давление и основную функцию. Щелчок не подтверждает полный ход. Разборка допустима по инструкции после изоляции питания и подачи, сброса остаточного давления и проверки его отсутствия.
Как проверить, работает ли электромагнитный клапан
Проверяют электрическое управление, соединения портов, расход и герметичность по паспорту полного исполнения. Испытание выполняют в защищённом контуре с контролем движения. Снятие команды не всегда вызывает сброс: у бистабильного и разных центров 5/3 поведение различается. Допустимые утечки и режим ручного дублёра подтверждают документацией.
Как проверить электромагнитный клапан без мультиметра
Щелчок, температура, ручной дублёр и изменение потока дают только наблюдения для дальнейшей проверки. Тишина не означает обязательно обрыв, холодная катушка не доказывает отсутствие тока, а ручное переключение не подтверждает всю пневматику. Прикасаться к катушке «до боли» нельзя; функцию и температуру оценивают разрешённым методом.
Как проверить катушку электромагнитного клапана, не снимая его
Измерение сопротивления обычно возможно без демонтажа клапана, если разрешён доступ к отключённым силовым выводам. Питание проверяют отдельно под командой и нагрузкой подходящим прибором по схеме, исключив опасное движение. «OL», конечное число, щелчок или нагрев сами по себе не являются полным заключением об исправности.
Подобрать по теме
Какие разделы и серии подходят к теме?
Разделы каталога и страницы серий по теме статьи: Клапаны пневматические, 3V210-08, 4V210-08.
Какие материалы пригодятся ещё?
- Каталог распределителей WAALPC — серии 3V, 4V, MVSC
- Электромагнитные клапаны WAALPC — каталог
- Диагностика отказа электромагнитного клапана: механика и пневматика
- Защита катушки 24 В DC от ЭДС самоиндукции
- Поиск аналога импортного клапана по артикулу
- Онлайн-подборщик распределителя
- Поиск аналога — калькулятор
- Конвертер единиц измерения
Диагностируете шкаф или линию целиком и половина клапанов под вопросом? Пришлите список импортных распределителей и электромагнитных клапанов — любым столбцом, хоть фото шильдиков с напряжением катушки. В ответ получите таблицу по 3 категориям: аналог после проверки полного кода и условий, кандидат с указанием отличий, не наш профиль — с ценой и напряжением катушки по каждой позиции. Срок — 1 рабочий день для типового списка. Начать можно прямо сейчас: каталог распределителей 3V/4V/MVSC и поиск аналога по артикулу оригинала.
Ещё по теме: артикулы, аналоги и статьи (18)
- Клапан MN1H и кандидат 2L500 — проверка полного исполнения
- Пневматический испытательный стенд для тормозных клапанов грузовиков: схема, BOM и подбор компонентов
- Признаки неисправности электромагнитного клапана
- Распределители 3V110-06-DC24V
- Распределители 3V210-06-DC24V
- совместимый аналог AirTAC 3V
- Пневмораспределитель 4V110-06-DC24V
- Пневмораспределитель 4V210-08-DC24V
- совместимый аналог CHELIC SV, SX Rc3/8
- Пневмораспределитель 4V210-06
- Пневмораспределитель 4V210-15
- Пневмораспределитель 4V220-06
- Пневмораспределитель 4V220-08
- Пневмораспределитель 4V410-M5
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V110-M5-AC110V
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V320-10-AC110V
- Пневмораспределитель 3V210-10
- Распределители электромагнитные 3/2 3V210-08-DC12V
Пришлите список позиций — вернём варианты с ценами
Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: +7 707 540-71-38.
Главный инженер CORNETA.KZ ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 4V210-08: 56 исполнений, цена от 4 920 ₸. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
WhatsApp на всех номерах. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
