Коротко: Пневмоцилиндр ISO 6432 — это мини-цилиндр круглого профиля с диаметром поршня 8–25 мм. Стандарт нормирует только присоединительные размеры (резьбу штока и крепление), а ход, давление и температуру задаёт производитель. Благодаря этому цилиндры разных производителей совместимы по присоединительным размерам ISO 6432 (проверьте крепление и резьбу штока по чертежу): импортную серию (Festo DSNU, SMC C85, Norgren RM, AirTAC MA/MI) подбираем совместимые WAALPC DSNU / MA / MAL — подбор по диаметру, ходу и резьбе штока. Совместимые позиции WAALPC — аналоги Norgren.
Мини-цилиндры в каталоге: цилиндры MA — от 5 640 ₸, цилиндры MAL — от 5 520 ₸, распределители 4V — от 4 920 ₸, фитинги PC — от 240 ₸. Код оригинала и ход — подберём по полному коду.
| Ø поршня | Резьба штока (по ISO 6432) |
|---|---|
| Ø8 / Ø10 | M4 |
| Ø12 / Ø16 | M6 |
| Ø20 | M8 |
| Ø25 | M10×1.25 |
Пришлите спецификацию или артикул импортного цилиндра — таблицу аналогов WAALPC и счёт подготовим за 1 рабочий день.
Товары из статьи
ISO 6432 — международный стандарт, который описывает мини-цилиндры пневматические круглого профиля диаметром от 8 до 25 мм. Это самый массовый типоразмер исполнительной механики в упаковке, лёгкой сборке, медтехнике и мелкоштучной автоматизации. Стандарт фиксирует присоединительные размеры так, что цилиндр любого производителя из ISO-семейства совместим с ним по присоединительным размерам — это упрощает переход с импортной пневматики на совместимые серии WAALPC.
Купить мини-пневмоцилиндры: MA — от 5 640 ₸; MAL — от 5 520 ₸; все мини-цилиндры — в каталоге пневмоцилиндров.
Содержание статьи (9 разделов)
- Какова история и область применения стандарта?
- Как устроен мини-цилиндр по стандарту?
- Что регламентирует стандарт ISO 6432?
- Как рассчитать усилие мини-цилиндра?
- Какие серии WAALPC совместимы по ISO 6432?
- На что обращать внимание при подборе?
- Какие материалы пригодятся ещё?
- Какие вопросы чаще всего задают про ISO 6432?
- Почему подбор аналога импортного мини-цилиндра — не лотерея?
Какова история и область применения стандарта?
Стандарт принят в 1985 году и действует в текущей редакции ISO 6432:2015. Он закрепил единый язык присоединительных размеров для производителей, работающих по стандарту: эталонная импортная серия круглого профиля и её аналоги проектируются именно под него.
Где встречается мини-цилиндр ISO 6432 на производстве:
- Упаковочные машины — толкатели стика, шторки, отсекатели, прижим этикетки
- Сборочные стенды — позиционирование детали под винтоверт, удержание заготовки
- Медицинское и лабораторное оборудование — дозаторы, открытие лотков, тестовые стенды
- Схваты и присоски — лёгкие манипуляторы вакуумного захвата
- Лёгкая автоматизация — приводы шторок, заслонок воздуховодов, защитных кожухов
Главное преимущество круглого профиля — компактность и герметичность. Цилиндр выдерживает мойку, пыль, влагу, мелкие химические воздействия. Алюминиевые цилиндры по ISO 15552 здесь были бы избыточно массивными и дорогими.
Как устроен мини-цилиндр по стандарту?
Конструкция мини-цилиндра ISO 6432 принципиально отличается от профильного ISO 15552 — она неразборная, опрессованная, без алюминиевых пазов под датчики. Семь ключевых элементов:
- Гильза-труба из нержавеющей стали. Цельная деталь — труба из нержавеющей коррозионно-стойкой стали (обычно типа 1.4301 / AISI 304), гладкая изнутри. Длина гильзы определяет ход цилиндра. У серии MAL гильза алюминиевая — проверяйте по карточке серии.
- Передняя крышка с наружной резьбой. Обычно из алюминиевого сплава (у части серий — латунь или сталь); на внешнюю цилиндрическую часть нарезана метрическая резьба M12×1.25 / M16×1.5 / M22×1.5 (по диаметру цилиндра) — на неё накручивается крепёжная гайка или фланец для установки на раме. По центру — отверстие под шток с уплотнением и грязесъёмником.
- Задняя крышка опрессованная. Запрессована в гильзу методом радиальной закатки (роликовая завальцовка края) — край трубы заворачивается на крышку без сварки и резьбы. Получается неразборное герметичное соединение, которое выдерживает рабочее давление до 10 бар. У WAALPC DSNU Ø20 в заводском листе указан подвод M5, у базового Festo DSNU Ø20 — G1/8. Порт выбранного полного исполнения сверяют по его паспорту; одинаковый диаметр поршня не подтверждает одинаковую резьбу.
- Шток. Шлифованная нержавеющая сталь (у WAALPC DSNU — AISI 304) с метрической резьбой на конце: M4×0.7 для Ø8/10, M6×1.0 для Ø12/16, M8×1.25 для Ø20, M10×1.25 для Ø25.
- Уплотнения NBR / PU. На штоке — манжета и грязесъёмник нитрильный (NBR), на поршне — манжета полиуретановая (PU) для увеличенного ресурса. Опционально — фторкаучук (Viton) для повышенных температур; допустимую температуру смотрите в паспорте серии.
- Поршень. С уплотнениями. Магнитное кольцо встроено (у наших цилиндров — в любом исполнении, суффикс -A повторяет обозначение Festo) — это позволяет крепить хомутами на корпус бесконтактные датчики положения.
- Демпфирование. В базовом исполнении — упругие полиуретановые шайбы-кольца, которые гасят удар. Сам стандарт ISO 6432 демпфирование не нормирует — это зона производителя. Поэтому у части серий (например, Festo DSNU в исполнении -PPV-A) встречается регулируемое пневматическое торможение как опция; проверяйте по артикулу оригинала.
Что регламентирует стандарт ISO 6432?
ISO 6432 фиксирует именно присоединительные размеры — то, что обеспечивает совместимость между производителями. Внутренняя конструкция остаётся свободой инженера.
- Ряд диаметров поршня: Ø8 / Ø10 / Ø12 / Ø16 / Ø20 / Ø25 мм. Этот ряд — закрытый, шаг между типоразмерами фиксированный, без промежуточных значений.
- Ход: длину хода стандарт не нормирует — её задаёт производитель. У DSNU WAALPC ход выбирают по карточке конкретного типоразмера; при большом ходе круглый профиль ограничен устойчивостью штока.
- Резьба фланца передней крышки: M12×1.25 для Ø8/Ø10, M16×1.5 для Ø12/Ø16, M22×1.5 для Ø20/Ø25. Это критичный размер — на эту резьбу садится крепёжный фланец оборудования.
- Резьба штока: M4×0.7 (Ø8/10), M6×1.0 (Ø12/16), M8×1.25 (Ø20), M10×1.25 (Ø25) — наружная, под навинчивание вилки, серьги или непосредственно рабочего органа.
- Размер под ключ для удержания цилиндра при затягивании крепёжной гайки — по чертежу серии.
- Резьба подвода воздуха: У WAALPC DSNU Ø20 в заводском листе указан подвод M5, у базового Festo DSNU Ø20 — G1/8. Порт выбранного полного исполнения сверяют по его паспорту; одинаковый диаметр поршня не подтверждает одинаковую резьбу.
- Рабочее давление и температура стандартом не нормируются — их задаёт производитель. Давление и температуру конкретной серии смотрите в её паспорте.
Присоединительные размеры сравнивают по чертежам конкретных исполнений. Порты нельзя переносить с одного производителя на другой по диаметру поршня: у WAALPC DSNU Ø20 по заводскому листу M5, у базового Festo DSNU Ø20 — G1/8. Возможность сохранить штуцеры и раму проверяют по полным обозначениям, резьбам, расходу и монтажному месту.

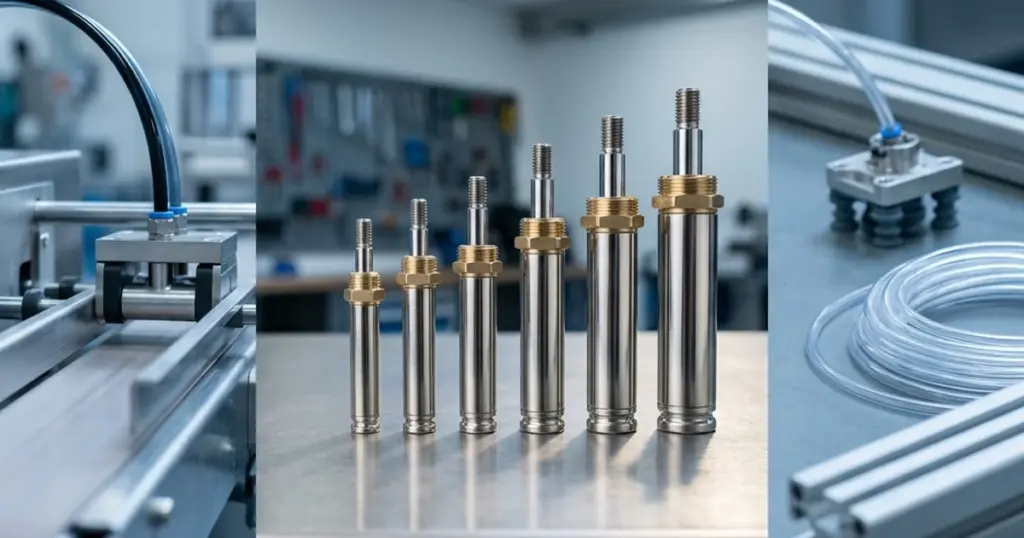

Шесть диаметров мини-цилиндров: резьбы и проверка портов выбранной серии
Фланец M12×1.25
Шток M4×0.7 · подвод M5
Фланец M12×1.25
Шток M4×0.7 · подвод M5
Фланец M16×1.5
Шток M6×1.0 · подвод M5
Фланец M16×1.5
Шток M6×1.0 · подвод M5
Фланец M22×1.5
Шток M8×1.25 · подвод WAALPC DSNU Ø20: M5; базового Festo DSNU Ø20: G1/8
Фланец M22×1.5
Шток M10×1.25 · подвод G1/8
Как рассчитать усилие мини-цилиндра?
Усилие считается по формуле F = P × A, где P — давление, A — площадь поршня. У мини-цилиндра ISO 6432 шток заметно уменьшает рабочую площадь на втягивании, поэтому тянущее усилие ощутимо меньше толкающего.
Пример: Ø20, сеть 6 бар.
- Толкающее (выдвижение): F = 0,6 МПа × π/4 × 20² = 188 Н.
- Тянущее (втягивание, шток Ø8): F = 0,6 × π/4 × (20² − 8²) = 158 Н.
Это теоретические значения: с учётом трения уплотнений и потерь реальное усилие примерно на 10 % ниже (≈170 Н и ≈140 Н).
Точное усилие под свой диаметр и давление посчитайте в калькуляторе усилия пневмоцилиндра. При большом ходе (от 300 мм) дополнительно проверьте шток на продольную устойчивость по формуле Эйлера — у тонкого штока мини-цилиндра это реальное ограничение, а не теория.
Какие серии WAALPC совместимы по ISO 6432?
В каталоге WAALPC мини-цилиндры диаметром до Ø25 по ISO 6432 представлены сериями DSNU, MA и MAL; четвёртая серия в таблице, CM2B, — формат SMC, не ISO 6432. Каждая серия — альтернатива конкретной импортной серии круглого профиля.
листайте таблицу вбок →
| Серия WAALPC | SKU | Диапазон Ø | Применение / особенность |
|---|---|---|---|
| DSNU | По карточке серии | Ø10–25 (в серии есть и Ø32–63 — вне ISO 6432) | Флагман программы. Совместимый аналог Festo DSNU. Ход выбирают по карточке конкретного типоразмера, все исполнения с магнитом. |
| MA | По карточке серии | Ø16–25 (в серии до Ø40; Ø32 и Ø40 — вне ISO 6432) | Совместимый аналог AirTAC MA круглого профиля. Базовое исполнение, упругое демпфирование. |
| MAL | По карточке серии | Ø16–25 (в нашем текущем каталоге до Ø50; Ø32–50 — вне ISO 6432) | Мини-цилиндр с алюминиевой гильзой (по каталогу AirTAC серии MAL); присоединительные размеры до Ø25 — по ISO 6432. Конкретную длину резьбовой части фланца сверяем по артикулу оригинала. |
| CM2B | По карточке серии | Ø20–25 (в серии до Ø40) | Круглый мини-цилиндр в формате SMC CM2 — фирменный формат, не ISO 6432: резьбу и крепление сверяйте по артикулу SMC, а не по этому стандарту. |
Серии DSNU, MA и MAL (до Ø25) выполнены по присоединительным размерам ISO 6432. Это значит: если на оборудовании стоит мини-цилиндр ISO 6432 любого производителя — на его место становится цилиндр одной из этих серий WAALPC того же диаметра и хода; исполнение (демпфирование, магнит) сверяйте по артикулу.
На что обращать внимание при подборе?
Совместимый аналог ISO 6432 подбирается по диаметру, ходу и резьбе, но есть пять оговорок, которые в реальных проектах съедают день инженеру, если не сверить заранее.
- Резьба фланца передней крышки. M12×1.25 для Ø8/Ø10, M16×1.5 для Ø12/Ø16, M22×1.5 для Ø20/Ø25. У Ø12 и Ø16 резьба одинаковая (гайка та же), у Ø16 и Ø20 разная (M16 → M22). При том же диаметре резьба совпадает у всех производителей ISO 6432.
- Длина резьбовой части фланца передней крышки. Реальная длина у разных производителей различается (у Festo DSNU по листу — 12 мм для Ø8/10, 17 мм для Ø12/16, 20 мм для Ø20/25). Если рама имеет толстое крепление — проверьте длину резьбовой части фланца по артикулу оригинала и подберите подходящую серию.
- Наличие магнитного поршня. Суффикс -A в артикуле Festo означает, что в поршень запрессовано магнитное кольцо; у наших цилиндров магнит встроен в любом исполнении. Это даёт сигнал на хомутовый бесконтактный датчик. При подборе аналога импортного цилиндра — сверьте по шильдику или фото оригинала.
- Антивращательный шток. На стандартном ISO 6432 шток свободно вращается. Если рабочий орган не должен поворачиваться (например, толкатель с пазом), нужен вариант с двумя параллельными штоками или внешней направляющей — срок в карточке, это уже не строгий ISO 6432, а его расширение.
- Материал уплотнения. Стандартное NBR рассчитано на обычный сжатый воздух. Для агрессивных сред (пар, едкие пары, пищевая мойка с щелочью) — нужен Viton или PTFE. На импортной серии это указывается отдельным кодом в артикуле, у WAALPC — отдельным исполнением по запросу.
Пять параметров подбора аналога ISO 6432
- 1Резьба фланца передней крышки
M12×1.25 (Ø8/10), M16×1.5 (Ø12/16), M22×1.5 (Ø20/25). При переходе на тот же диаметр совпадает у всех ISO 6432.
- 2Длина резьбовой части фланца
Реальная длина у производителей различается (у Festo DSNU по листу — 12 мм для Ø8/10, 17 мм для Ø12/16, 20 мм для Ø20/25). Толстое крепление рамы → сверить длину резьбовой части фланца по артикулу оригинала.
- 3Магнитный поршень (суффикс -A)
Если в оригинале есть -A — хомутовый бесконтактный датчик завязан на магнит. У цилиндров WAALPC магнит встроен в любом исполнении, поэтому датчик положения сработает.
- 4Антивращательный шток
Стандартный ISO 6432 — шток свободно вращается. Если рабочий орган не должен поворачиваться — нужны двуштоковые варианты с внешней направляющей — срок в карточке.
- 5Материал уплотнения
NBR — обычный сжатый воздух. Пар, щёлочи пищевой мойки, едкие пары → Viton или PTFE по запросу.
Подобрать по теме
Какие материалы пригодятся ещё?
- Каталог пневмоцилиндров WAALPC: DSNU, DSBC, серии круглого и профильного типа
- Демпфирование пневмоцилиндров: P, P-A, PPV или PPV-A — какой тип выбрать
- Пневмоцилиндр ISO 15552 (DSBC): посадочные размеры и подбор аналога
- Калькулятор усилия пневмоцилиндра онлайн
- Расчёт продольной устойчивости штока пневмоцилиндра (формула Эйлера)
- DSNU-16-160 — цена и обозначения других марок
Формула толкающего и тянущего усилия мини-цилиндра ISO 6432
- Fpush
- усилие при движении штока наружу, Н
- Fpull
- усилие при втягивании штока, Н
- D
- диаметр поршня, мм (ряд ISO 6432: 8/10/12/16/20/25; у WAALPC DSNU — Ø10–63, Ø32–63 вне стандарта)
- d
- диаметр штока, мм (по таблице ISO 6432: 4/4/6/6/8/10)
- p
- рабочее давление, Н/мм² (1 бар = 0,1 Н/мм²)
Пример расчёта: DSNU-20-50-PPV-A при 6 бар
Дано: мини-цилиндр WAALPC DSNU-20-50-PPV-A — диаметр поршня D = 20 мм, ход 50 мм, диаметр штока d = 8 мм (по таблице ISO 6432), регулируемое демпфирование PPV, магнитный поршень (-A). Рабочее давление в линии p = 6 бар = 0,6 Н/мм².
Расчёт толкающего усилия:
- Площадь поршня A = π·D²/4 = 3,1416 · 20² / 4 = 314,16 мм²
- Fpush = A · p = 314,16 · 0,6 = 188,5 Н
Расчёт тянущего усилия:
- Площадь штока Ad = π·d²/4 = 3,1416 · 8² / 4 = 50,27 мм²
- Fpull = (A − Ad) · p = (314,16 − 50,27) · 0,6 = 158,3 Н
Ответ: при 6 бар DSNU-20-50-PPV-A выдаёт 188,5 Н при выдвижении и 158,3 Н при втягивании. Для прижимных и толкательных операций упаковочных линий этого хватает с двукратным запасом по усилию (реальное усилие примерно на 10 % ниже теоретического).
Какие вопросы чаще всего задают про ISO 6432?
Чем мини-цилиндры ISO 6432 отличаются от ISO 15552 профильных
ISO 6432 — круглый корпус Ø8–25 мм, как правило из нержавеющей стали (у MAL — алюминиевый), неразборная герметичная конструкция, упругое демпфирование (у части серий — регулируемое), датчики на хомутах. ISO 15552 — алюминиевый профиль Ø32–320 мм с пазами под датчики, регулируемое пневматическое демпфирование, фланцевое и лапное крепление. Это два разных типоразмера для разных задач: 6432 — лёгкая мелкоштучная автоматика, 15552 — основная производственная пневматика.
Можно ли в один цилиндр ISO 6432 поставить датчик положения
Да, если в поршне есть магнит: у наших цилиндров он встроен в любом исполнении, суффикс -A повторяет обозначение Festo. Датчик крепится хомутом на наружный корпус гильзы, никаких пазов нет — это отличие от ISO 15552. Магнитное поле поршня свободно проходит через немагнитную нержавеющую стенку. У цилиндров Festo без суффикса -A магнитного кольца нет, и хомутовый датчик на них не сработает — нужен цилиндр с магнитом или внешний концевик на рабочем органе.
Можно ли использовать ISO 6432 на вертикальной нагрузке
Можно, но с двумя оговорками. Во-первых, упругое демпфирование не успевает погасить разгон груза силой тяжести в конце хода — масса должна быть невелика (ориентир — до 2–3 кг для Ø25, меньше для меньших диаметров). Груз при потере давления опускается под собственным весом — предусмотрите упор или пневмозамок. Во-вторых, шток ISO 6432 не предназначен для боковых нагрузок — нужна направляющая, которая отрабатывает все поперечные силы. Если масса больше 3 кг или есть боковая нагрузка — это уже область ISO 15552 с регулируемым демпфированием PPV-A.
Совместимы ли серии DSNU и MAL между собой
Не напрямую. Внутри ISO 6432 каждая серия повторяет конкретный импортный прототип со своей длиной резьбовой части фланца, иногда — со своей формой передней крышки. DSNU — аналог европейской серии Festo DSNU, MAL — аналог азиатской серии AirTAC MAL (с алюминиевой гильзой). Совпадают присоединительные размеры по диаметру и резьбе штока, но длина фланца и форма передней крышки могут отличаться на несколько миллиметров. При подборе аналога импортного цилиндра подбирайте серию WAALPC, прямо соответствующую исходному артикулу, а не «по аналогии».
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-25-125, DSNU-32-25, MAL-40-75.
Почему подбор аналога импортного мини-цилиндра — не лотерея?
Стандарт ISO 6432 даёт техническую базу для совместимости — присоединительные размеры одинаковы у всех производителей мира. В каталоге WAALPC для размеров ISO 6432 представлены серии DSNU, MA и MAL с магнитным поршнем. Доступные диаметры и ходы сверяют по карточке конкретного типоразмера. Если у вас на руках список из 10–100 импортных мини-цилиндров круглого профиля — пришлите артикулы, и в ответ получите таблицу по 3 категориям: точная совместимость, аналог с оговорками, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики, а не продажа коробки. Каталог пневмоцилиндров CORNETA.KZ — открыт.
Какой срок поставки WAALPC DSNU
Ходовые типоразмеры DSNU Ø16–25 мм с ходом 25–100 мм (магнит встроен в любое исполнение) — срок в карточке. Редкие комбинации (нестандартный ход, демпфирование PPV-A, Ø10–12) и вся серия MAL — производство WAALPC. По конкретному списку артикулов сроки уточняем в таблице аналогов — в каждой строке проставляем срок поставки.
Чем DSNU-20-50-PPV-A отличается от обычного DSNU-20-50-P-A
Суффикс PPV означает регулируемое пневматическое демпфирование с двух сторон (есть винт регулировки на крышках), а P — нерегулируемое упругое демпфирование резиновой шайбой. PPV-A добавляет к регулируемому демпфированию магнитный поршень. На высокоскоростных циклах (более 0,5 м/с) или при тяжёлой инерционной нагрузке выбирают PPV или PPV-A — иначе шток будет бить в крышку. На лёгких упаковочных операциях достаточно P-A.
Какие переходники нужны при переходе с импортной серии Ø8–10 мм на WAALPC DSNU
У WAALPC DSNU типовой ряд начинается с Ø10 мм — вместо импортного Ø8 мм подойдёт Ø10 (резьба штока M4×0,7, резьба фланца передней крышки M12×1.25 — по стандарту ISO 6432 для этого диапазона). Для Ø10 переходники обычно не требуются — присоединительные размеры (резьба штока и передней крышки) те же. Замена Ø8 на Ø10 меняет площадь поршня и усилие (при 6 бар — примерно 30 Н против 47 Н). Если на импортной серии стояли крепления CB (задняя проушина с вилкой и пальцем) или LB (лапа) — они есть в каталоге; вилки и проушины на шток с резьбой M4 подбирайте отдельно, сверяя резьбу по артикулу оригинала.
