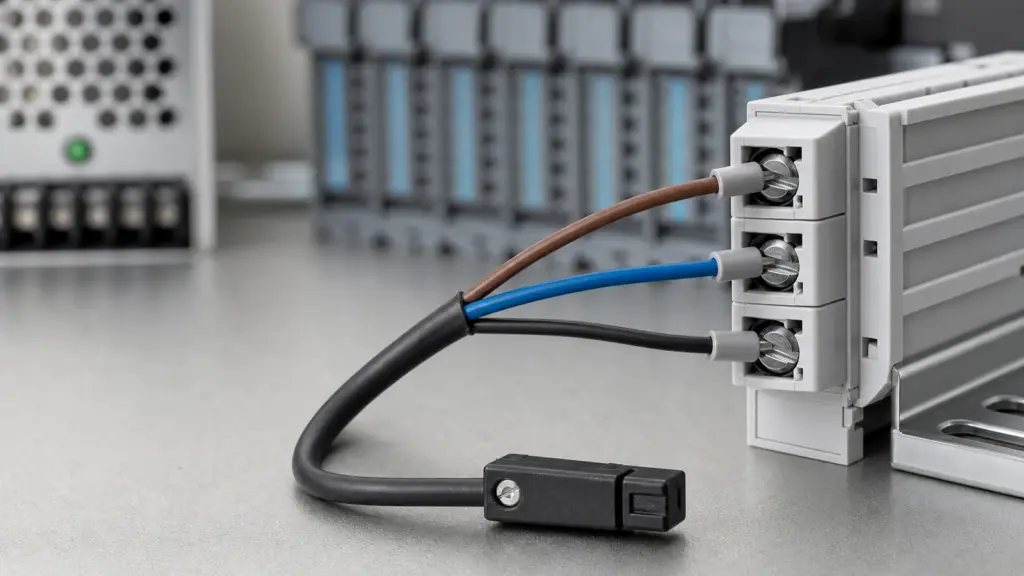

Подключение датчика NPN/PNP — схема и цвета проводов

Краткий ответ: буквы на проводах датчика расшифровываются так: BN — коричневый (плюс питания, обычно +24 В), BU — синий (минус, общий, 0 В), BK — чёрный (сигнальный выход). Это цветовая маркировка по стандарту IEC; у 3-проводного датчика PNP выход коммутирует «плюс», у NPN — «минус». Всегда сверяйте цвета с паспортом изделия.

Эта статья — про монтаж: цвета проводов и схема подключения датчика. Нужно понять, чем PNP отличается от NPN и какой тип выбрать, — см. PNP или NPN датчик: чем отличаются и какой выбрать.

Схема подключения датчика PNP и NPN

Коричневый провод (BN) — «плюс» питания, синий (BU) — «минус», чёрный (BK) — сигнал. Датчик PNP подключают ко входу ПЛК с общим минусом, NPN — ко входу с общим плюсом.

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

листайте таблицу вбок →

Буквенные коды цветов (BN, BU, BK, WH, GY и другие) задаёт стандарт IEC 60757, а назначение проводов и номера контактов разъёмов M8/M12 у бесконтактных датчиков — IEC 60947-5-2. Номера контактов в таблице — для трёхпроводного датчика; у двухпроводного синий провод выведен на контакт 4 (так у AirTAC DMS/CMS по каталогу).

У 3-проводного датчика: коричневый — питание +24 В, синий — общий (−/0 В), чёрный — сигнал (OUT). В PNP датчик коммутирует на чёрном проводе плюс (вход ПЛК подтягивается к +), в NPN — минус (вход подтягивается к общему). 2-проводный датчик включается в разрыв нагрузки; у DC-исполнений, как правило, полярно-зависим (сверяйте по паспорту изделия — универсальные AC/DC модели полярности не требуют). Цвета по стандарту IEC, но всегда сверяйте с паспортом изделия.

Какой датчик WAALPC подключать по этой схеме и есть ли совместимый аналог?

Герконовые датчики положения WAALPC — серии CS (27 позиций, цена от 1 860 ₸) и D (27 позиций, цена от 2 400 ₸). Если у вас датчик AirTAC серии DMSH или DMSJ, совместимый аналог смотрите на страницах аналогов DMSH и аналогов DMSJ. Магнитные датчики ставят на цилиндры с магнитом на поршне, например на компактные AirTAC ACQ (в нашей серии диаметры 12–100 мм и ход 5–100 мм), или на стандартный профильный DSBC-32-50-PPV-A (суффикс A в коде — магнитный поршень). Геркон под Т-образный паз — например, HX-65R-2M.

Какие цвета проводов у датчика по стандарту IEC?

2-проводный датчик имеет только коричневый и синий и включается последовательно с нагрузкой (как «механический контакт»); полярность обязательна у датчиков со светодиодом и у электронных 2-проводных, у голого геркона не важна.

Как подключить PNP-датчик (3 провода)?

+24V ──── BN (коричневый) ──────────┐
                                    [Датчик, выход — транзистор PNP: подаёт «+» на BK]
 0V  ──── BU (синий) ───────────────┘
BK (чёрный, сигнал) ──→ вход ПЛК ──→ общий 0 В

PNP отдаёт «+» в нагрузку → подходит для ПЛК со входами, общими по минусу. Распространён в Европе. Важно: базовый DMSE — твёрдотельный (электронный) 2-проводный датчик, деления на PNP/NPN у него нет; 3-проводный выход NPN или PNP — отдельное исполнение (например, DMSE-NPN(PNP)-020), тип выхода указывайте при заказе.

Как подключить NPN-датчик (3 провода)?

+24V ──── BN (коричневый) ──────────┐
                                    [Датчик, выход — транзистор NPN: замыкает BK на «−»]
 0V  ──── BU (синий) ───────────────┘
+24V ──→ вход ПЛК ──→ BK (чёрный, сигнал)   (общий +24 В)

NPN замыкает на «−» → нагрузка/вход ПЛК подтянут к +24 В. Чаще в азиатской автоматике. Исполнения NPN и PNP (логика выбирается при заказе, не переключателем на корпусе) есть у DMSG и DMSGS.

Какие артикулы датчиков есть у WAALPC?

Четыре серии датчиков с исполнением выхода NPN/PNP — реальные цены и наличие по каталогу:

листайте таблицу вбок →

Логика выхода — замыкание на плюс (PNP) или на минус (NPN) — задаётся при заказе: датчик не переключается тумблером на корпусе. Укажите нужную логику в заявке.

Как подключить датчик к ПЛК?

• PNP-датчик → вход ПЛК с общим минусом (типично Siemens с общим M).
• NPN-датчик → вход ПЛК с общим плюсом.
• Пример конкретной обвязки для Siemens S7-1200 — в статье датчики положения пневмоцилиндра. По сигналу такого датчика ПЛК включает, например, катушку 24 В DC распределителя 4V210-08-DC24V, который управляет цилиндром.

Что делать, если вход ПЛК не того типа?

Если датчик PNP, а вход модуля рассчитан на NPN (или наоборот), сигнала на входе не будет, хотя датчик исправен и светодиод на нём горит. Переделывать сам датчик не нужно — есть три способа, от простого к сложному:

1. Заменить датчик на нужный тип. Если датчики ещё не смонтированы — это самый надёжный путь: схема остаётся штатной, как в разделе выше.
2. Сменить схему входа ПЛК. У многих модулей дискретных входов общая клемма группы подключается либо к 0 В, либо к +24 В — от этого зависит, какой тип датчика вход принимает. Смотрите документацию на конкретный модуль; в одной группе входов все датчики должны быть одного типа.
3. Поставить промежуточное реле на 24 В. Выход датчика включает катушку реле (PNP — катушка между выходом датчика и 0 В, NPN — между +24 В и выходом датчика), а контакт реле замыкает вход ПЛК на нужный потенциал, +24 В или 0 В, в зависимости от типа входа. Ток катушки не должен превышать допустимый ток выхода датчика из его паспорта; параллельно катушке постоянного тока ставят диод. Минус способа — лишний элемент и задержка на время срабатывания реле.

Какие ошибки чаще всего допускают при монтаже?

• Перепутаны коричневый/синий провода — питание уходит в обратной полярности; часть датчиков от этого выходит из строя, часть просто не запитывается. Проверяйте мультиметром до подачи 24 В.
• PNP-датчик подключён ко входу ПЛК под NPN (и наоборот) — сигнал инвертирован или отсутствует: ПЛК «видит» шток там, где его нет, либо не видит вовсе. Смотрите тип входного модуля в его документации, а не только на датчике.
• Нет подтягивающего резистора — актуально, если сигнал заведён не на штатный дискретный вход ПЛК (там подтяжка обычно встроена), а на логику без неё: для NPN нужна подтяжка к +24 В, для PNP — к 0 В, иначе при разомкнутом транзисторе датчика уровень на входе не определён.
• Полярность 2-проводного датчика со светодиодом перепутана — индикатор не горит, датчик не срабатывает или остаётся в постоянном замыкании.
• 2-проводный включён без нагрузки — короткое замыкание или несрабатывание.
• Питание не 24 В DC — сверьте фактический диапазон в паспорте конкретной модели.

Как выбрать и где купить датчик?

Тип выхода (NPN или PNP) определяется не датчиком, а входом вашего ПЛК: под общий минус берут PNP, под общий плюс — NPN. Какой физический тип датчика взять под задачу — геркон, датчик Холла, — и какая логика выхода вам нужна, разобрано целиком в отдельном руководстве: Датчики положения пневмоцилиндра: геркон vs Холла, PNP/NPN, настройка. Форма корпуса датчика выбирается под профиль паза пневмоцилиндра (например, у компактного SDA-32-20-P-A с магнитным поршнем, суффикс A) — подробности в статье выбор датчика по типу паза. Сравнение логик в формате «что выбрать» — в материале NPN или PNP датчик. Сами герконовые и магниторезистивные датчики положения для цилиндров, включая исполнения NPN и PNP серии D, — в разделе датчики и герконы.

Характеристики датчиков CMS и DMS по каталогу AirTAC. Наши датчики CMS и DMS — совместимые аналоги одноимённых серий AirTAC; значения даны по каталогу AirTAC.

листайте таблицу вбок →

Оборудование WAALPC — в каталоге.

Какие вопросы чаще всего задают про подключение датчика NPN/PNP?

Какого цвета сигнальный провод?

Чёрный (BK) у 3-проводного датчика; коричневый — +24 В, синий — общий.

Чем PNP отличается от NPN при подключении?

PNP коммутирует «+» на сигнальном проводе, NPN — «−»; от этого зависит тип входа ПЛК.

Как подключить 2-проводный датчик?

Последовательно с нагрузкой, соблюдая полярность; отдельного сигнального провода нет.

Сколько проводов у магнитного датчика цилиндра?

Чаще 2 или 3: два провода — у геркона и двухпроводного электронного датчика, три — у электронного с выходом NPN или PNP. Например, у DMSHS есть двухпроводное исполнение и исполнение NPN/PNP. Число проводов сверяйте по паспорту конкретной модели.

Что означают буквы BN, BU, BK на проводах?

Это обозначения цветов по IEC: BN — коричневый (+24 В), BU — синий (общий/0 В), BK — чёрный (сигнал OUT).

Можно ли подключить PNP-датчик ко входу ПЛК с общим плюсом?

Нет, такой вход рассчитан на NPN. PNP отдаёт «+» и корректно работает со входом, общим по минусу; при несовпадении логики датчик «не виден».
