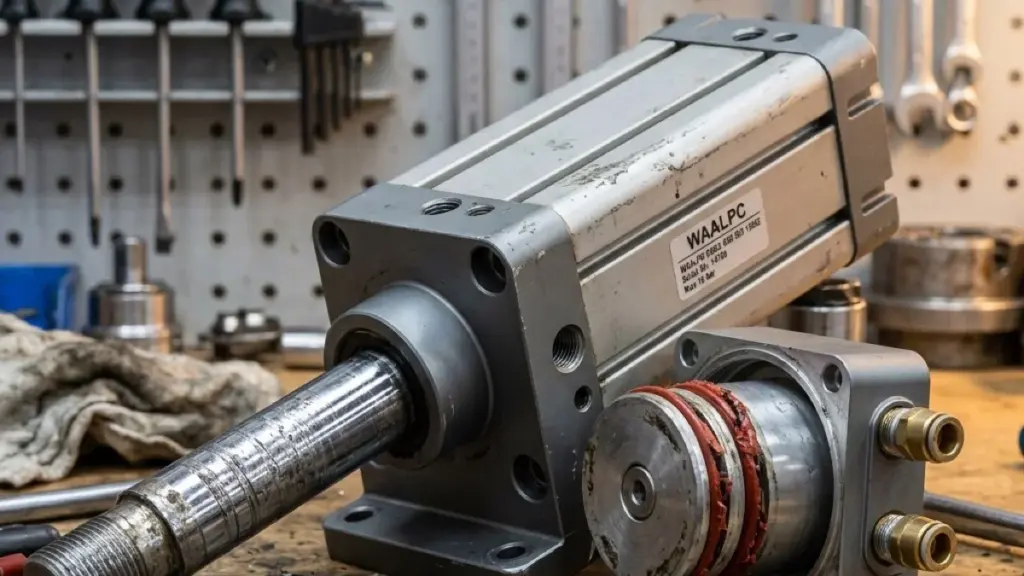

Пневмоцилиндр заклинило — причины, диагностика и устранение

Заклинило шток пневмоцилиндра — типичная проблема в цехе. Не путать с «не возвращается» (другая причина — давление в обратной полости). Разберём 7 главных причин клина, пошаговую диагностику и реальные артикулы WAALPC для ремонта или замены.

Подобрать и купить пневмоцилиндры в каталоге →

Какие 7 причин заклинивания штока бывают?

1. Грязь в воздушной линии. Пыль, ржавчина, окалина попадают между поршнем и гильзой → создают трение. Проверьте фильтр на входе ФРЛ.
2. Износ уплотнений поршня. Со временем NBR-кольца стираются и теряют эластичность (ресурс — по паспорту серии), начинают цеплять стенку гильзы.
3. Перекос штока. Внешнее радиальное усилие на штоке (например, перпендикулярная нагрузка) → шток давит на втулку → клин в крайнем положении.
4. Нехватка смазки. Если линия долго работала с лубрикатором, заводская смазка из уплотнений вымыта; после снятия лубрикатора уплотнения работают всухую и начинают цеплять. Новым цилиндрам с заводской смазкой лубрикатор обычно не нужен.
5. Удар в крайнем положении (нет демпфирования). Поршень на высокой скорости жёстко бьёт в крышку → деформация крышки и направляющей втулки → клин в крайней точке. Нужны демпферы или дроссели на выхлопе.
6. Окисление штока. В цехах с высокой влажностью на штоке появляется ржавчина → втулка крышки задирает её.
7. Замёрзание конденсата. При работе на улице зимой влага в воздухе замерзает на штоке → клин.

Как выполнить пошаговую диагностику за 5 минут?

1. Отсоедините цилиндр от линий воздуха. Сбросьте давление с обеих сторон.
2. Попробуйте сдвинуть шток вручную. Если не двигается даже без давления — внутри клин. Если двигается → проблема в управлении (распределитель, концевики).
3. Проверьте шток на ржавчину. Протрите ВД-40. Поверхностный налёт снимите мелкой шкуркой P1500–2000 с маслом, движением по окружности; раковины и сколы хрома так не убрать — шершавый шток режет уплотнение, такой шток под замену.
4. Подайте малое давление (0.5-1 бар). Если двинулся медленно — внутреннее трение, проверьте смазку. Если рывками — сухие или изношенные уплотнения (нужен ремкомплект) либо задир гильзы, который виден при разборке; при задире ремкомплект не поможет — только замена цилиндра.
5. Проверьте радиальный люфт штока. Если выдвинутый шток заметно качается рукой поперёк оси — изношена направляющая втулка передней крышки; допуск на люфт — по паспорту серии.

Как устранить неисправность по её типу?

Подробная пошаговая разборка — в статье про ремонт пневмоцилиндра. Если цилиндр не возвращается — см. причины «не работает».

Какие реальные артикулы ремкомплектов WAALPC подойдут?

Цены — по каталогу на серию DSBC. В ряду ремкомплектов два вида позиций на каждый диаметр: DSBCØ и DSBC-GROUP-Ø; состав каждой — в таблице исполнений карточки ремкомплекта, перед заказом сверьте его с тем, что требует ремонт.

листайте таблицу вбок →

Ремкомплекты есть на все диаметры ряда, включая Ø50 и Ø80. Точную цену и наличие на свой типоразмер смотрите на странице ремкомплекта и карточке цилиндра DSBC.

Как избежать заклинивания — какая нужна профилактика?

• Фильтр воздуха 5 мкм + регулятор давления на каждой линии
• Смазка — только если её требует паспорт серии (цилиндрам с заводской смазкой лубрикатор не нужен, подача масла вымывает заводскую смазку)
• Защита штока от радиальных усилий — направляющие, шарниры
• Демпферы на концевых положениях (суффикс P — эластичные демпферы, PPV — регулируемое пневматическое демпфирование; «-A» у Festo означает магнитный поршень, у наших цилиндров магнит встроен в любом исполнении; к демпферу он не относится)
• Прогрев цилиндров зимой при работе на улице

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, DSBC-125-400, DSBC-125-175, DSBC-100-25.

Какие вопросы чаще всего задают, если шток заклинило?

Можно ли «разработать» заклиненный цилиндр без разборки?

Иногда — да. Подача давления попеременно с обеих сторон + лёгкие удары киянкой по корпусу могут сдвинуть налёт. Но это временное решение — клин повторится через несколько циклов.

Стоит ли ремонтировать или дешевле купить новый?

Ремкомплект WAALPC серии DSBC: от 1 380 ₸ (DSBC32, Ø32) до 76 080 ₸ (DSBC-GROUP-125, Ø125). Новый цилиндр DSBC с эластичными демпферами (суффикс -P): от 17 820 ₸ (Ø32, ход 25), для больших диаметров и ходов — по каталогу. Сравните цену нужного ремкомплекта с ценой нового цилиндра того же хода: у короткого цилиндра малого диаметра DSBC-GROUP дороже нового (Ø32: 28 560 ₸ против 17 820 ₸ за ход 25). Если есть задиры на гильзе — только замена.
