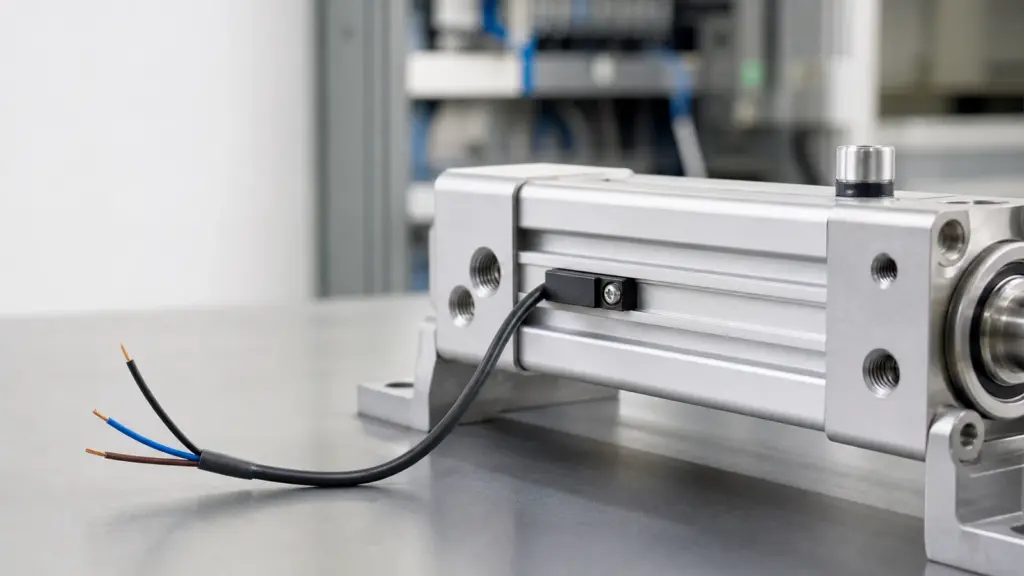

Выбор датчика по типу паза и числу проводов

Как подобрать датчик по типу паза и числу проводов?

Датчик подбирают по трём признакам: (1) тип посадки на цилиндр — датчик встаёт в продольный паз корпуса (T-паз у профильных цилиндров) либо крепится хомутом на круглой гильзе, где паза нет вовсе; (2) число проводов — от 2 (простой контакт) до 3 (отдельные питание и сигнал); (3) логика выхода — геркон логики не имеет, электронный датчик держит NPN или PNP под вход ПЛК. Три признака проверяют по каждому — совпадение одного не делает датчик заменой.

Товары из статьи

WAALPC HX-65Rот 3 360 ₸

WAALPC CMSJот 3 060 ₸

WAALPC DMSJот 3 120 ₸

WAALPC CMSGот 3 120 ₸

WAALPC DMSGот 3 060 ₸

Введите код вашего изделияНайти

Магнитный датчик реагирует на постоянный магнит, встроенный в поршень пневмоцилиндра, и выдаёт сигнал о крайнем положении штока. Посадка датчика зависит от корпуса конкретного цилиндра — у одних есть продольный T-паз под датчик, у других (круглая гильза без паза) датчик садится снаружи на хомуте. Поэтому выбор начинают с посадки, а уже потом переходят к электрической части.

Как датчик садится на цилиндр — в паз или на хомут?

Точный тип паза смотрят в паспорте цилиндра — перекрёстной таблицы «серия цилиндра → серия датчика» в каталоге WAALPC нет, поэтому подбор конкретного исполнения под узкий паз лучше уточнять по артикулу цилиндра, не угадывать по названию.

Какие датчики WAALPC есть в каталоге — геркон и электронный?

В каталоге WAALPC датчики положения разделены на два семейства.

Крепления датчиков (не сами датчики, а хомуты и клипсы под конкретный паз) идут отдельными позициями: BA, BJ, BM, BMG, BMY, BQ, BS, F, TF, TS — их берут по типоразмеру цилиндра, а не по электрической части.

Сколько проводов бывает у датчика — какие варианты и цены?

У геркона число проводов и тип контакта меняют цену исполнения. На примере серии CS (типоразмер 1, все цены — каталог WAALPC):

• CS1-E(1.5M) — базовое исполнение, 1 860 ₸;
• CS1-E(2M) — тот же контакт, кабель 2 м вместо 1,5 м, 3 120 ₸;
• CS1-E-NC(1.5M) — нормально замкнутый контакт, 4 500 ₸;
• CS1-E-PNPNPN(1.5M) — исполнение с электронным выходом NPN/PNP на том же корпусе геркона, 3 540 ₸.

У электронных датчиков серии DMS 3-проводная схема (отдельные питание и сигнал) обязательна для логики NPN/PNP: например DMSE-020(2M) без указания логики — 3 060 ₸, а DMSE-NPN(PNP)-020(2M) с выбираемой логикой NPN или PNP — 3 960 ₸. Разница в цене — это разница в электронике, не в кабеле.

Простое правило: если в обозначении артикула нет «NPN» или «PNP» — это 2-проводный датчик без логики выхода: у геркона (CS, CMS, D) это «сухой» контакт в разрыв цепи, у твёрдотельного DMS — двухпроводный электронный выход с падением напряжения около 3,5 В. Если есть — 3-проводный электронный датчик с выбираемой полярностью выхода.

Какую логику выхода выбрать — NPN или PNP?

NPN и PNP — это про то, какой потенциал датчик подаёт на вход контроллера при срабатывании, см. подробный разбор в подключении NPN/PNP и сравнении NPN vs PNP. Геркон логики не имеет — это механический контакт, замыкающий или размыкающий цепь без усилителя; вопрос NPN/PNP к нему просто не относится. У электронных датчиков WAALPC (серия D с суффиксом NPN(PNP), вся линейка DMS) логика задаётся исполнением и указана прямо в артикуле — путать с герконом нельзя: механический контакт не подделывает транзисторный выход и наоборот.

Как подобрать датчик по шагам?

1. Определить посадку: есть ли у цилиндра продольный паз (тогда — датчик под паз своей серии) или гильза круглая без паза (тогда — датчик на хомуте, например Hx-21R-STRAP).
2. Выбрать геркон или электронный датчик — геркон дешевле и проще, электронный (NPN/PNP) держит более частую коммутацию и даёт логический сигнал напрямую на ПЛК.
3. Для электронного — выбрать число проводов: 3-проводная схема нужна почти всегда, кроме простого разрыва цепи 2 проводами.
4. Выбрать NPN или PNP под тип входа контроллера — суффикс в артикуле («NPN(PNP)» означает, что оба варианта доступны в одном исполнении).
5. Сверить напряжение, ток нагрузки и длину кабеля с карточкой конкретного артикула — данные и цена живые, берутся из каталога WAALPC.

Подбор датчика под конкретную серию и типоразмер цилиндра — пришлите артикул цилиндра, подберём датчик и крепление под него. См. также датчики и герконы для цилиндров и каталог пневмоцилиндров.

Какие вопросы чаще всего задают про выбор датчика по типу паза?

Как понять, какой датчик подойдёт по посадке?

Смотрят на корпус цилиндра: если есть продольный паз — берут датчик под паз своей серии; если гильза круглая без паза (MAL, DSNU и похожие) — датчик крепится хомутом снаружи, например Hx-21R-STRAP.

2 или 3 провода — что выбрать?

2-проводный геркон проще и дешевле, включается в разрыв цепи, логики не имеет. 3-проводный электронный датчик даёт логический сигнал NPN или PNP прямо на вход ПЛК и держит более частую коммутацию — универсальнее по умолчанию.

Чем отличается геркон от электронного датчика при выборе NPN/PNP?

У геркона логики выхода нет вообще — это механический контакт NO/NC. NPN и PNP относятся только к электронным датчикам (серии DMS, часть исполнений D), у них полярность выхода прямо указана в артикуле.

Подойдёт ли датчик от одной серии цилиндра к другой?

Только если совпадает посадка (тип паза или отсутствие паза) — перекрёстной таблицы соответствий в каталоге нет, точный ответ даёт паспорт конкретного цилиндра.

Какие датчики WAALPC есть в наличии на складе?

Из линейки положения — Hx-65R-2M (Т-образный паз, 3 360 ₸) и Hx-21R-STRAP (хомут, 5 220 ₸). Остальные серии (CS, CMS, D, DMS) — наличие и срок в карточках.
