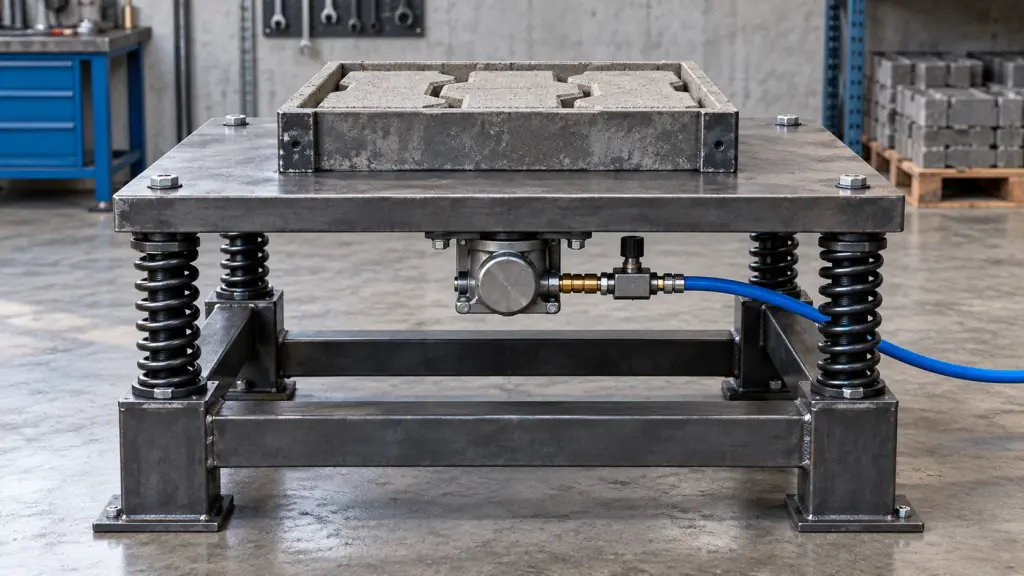

Вибростол своими руками: пневмовибратор вместо электродвигателя

Краткий ответ

Вибростол для тротуарной плитки и бетонных изделий обычно собирают на электродвигателе с эксцентриком на валу — это привычный путь, и он рабочий. Пневматический шаровой вибратор — альтернатива: вместо мотора на раму крепят компактную головку, которая вибрирует от сжатого воздуха без единой обмотки и искрящего контакта. Частоту и силу вибрации при этом регулируют не заменой шкива, а просто краном на подводе воздуха.

Возмущающая сила вибратора считается по формуле F = m·ω²·r (масса вращающегося элемента × квадрат угловой скорости × радиус вращения), а для подбора под конкретный вибростол практичнее готовое инженерное правило: сила должна быть в 1,5-2 раза больше массы вибрируемой системы — стола, формы и бетона в ней. Точный вариант этого правила ещё учитывает, зажата форма на столе жёстко или лежит свободно. Ниже — обе методики, честное сравнение с электровибратором и расчёт на реальном артикуле WAALPC вплоть до цены комплекта.

Как работает пневматический вибратор: шариковый и роликовый

У пневматического вибратора нет ни обмотки, ни щёток, ни вала с подшипниками в привычном для электродвигателя смысле. Рабочий орган — сам вращающийся элемент, смещённый от геометрического центра корпуса. Сжатый воздух через тангенциальные сопла раскручивает этот элемент внутри закалённой дорожки на огромной скорости — тысячи оборотов в минуту, — и именно его несбалансированное вращение создаёт вибрацию, которая передаётся через корпус на то, к чему вибратор прикручен.

Шариковый пневмовибратор (формат K, наша серия WAALPC) использует закалённый стальной шар, который катится по круговой дорожке внутри корпуса. Конструкция предельно простая: корпус, дорожка, шар, воздушные каналы — почти нечему ломаться, а изнашивается по сути одна пара деталей (шар и дорожка). Для сравнения такого рабочего органа у турбинного или роликового пневмоинструмента нет.

Роликовый пневмовибратор устроен похоже, но вместо шара по дорожке катится цилиндрический ролик. При том же диаметре корпуса ролик обычно даёт другое соотношение силы и частоты, чем шар, — на практике роликовые и турбинные модели чаще ставят на бункеры и силоса, где нужна более низкая частота при высокой силе, а не на компактные столы. Строгого физического запрета смешивать типы нет, разница — в подборе конкретной модели под задачу.

В нашем каталоге сейчас есть только шариковые вибраторы серии K (8 типоразмеров, WAALPC — карточка на сайте) — они и есть герой расчёта ниже. Роликовых и турбинных моделей мы не продаём, поэтому дальше в статье все цифры и подбор — по шаровому типу.

Формула возмущающей силы F = m·ω²·r и что она значит для стола

Любой вращающийся элемент, смещённый от оси вращения, создаёт центробежную силу по классической формуле:

F = m · ω² · r

Обозначение	Что это
F	Возмущающая (центробежная) сила, Н
m	Масса вращающегося элемента — шара или ролика, кг
ω	Угловая скорость, рад/с: ω = 2πn/60, где n — частота вращения, об/мин
r	Радиус вращения элемента (радиус дорожки), м

Ключевое наблюдение — сила растёт с частотой квадратично, а не линейно. Иллюстрация на общих цифрах (условный пример, не характеристики конкретной модели серии K — реальные числа для K08-K36 в таблице ниже другие): элемент массой 80 г, вращающийся на радиусе 15 мм при 9 000 об/мин, — это ω = 2π×9 000/60 ≈ 942 рад/с, и F = 0,08×942²×0,015 ≈ 1 066 Н. Подними частоту всего на 20 % (до 10 800 об/мин) — сила вырастет не на 20, а почти на 44 % (до 1 535 Н), потому что она зависит от квадрата ω. Отсюда и практический вывод следующего раздела: небольшая прибавка давления воздуха ощутимо добавляет силу удара по бетону.

На карточках WAALPC K производитель уже даёт готовую центробежную силу для каждого типоразмера при 6 бар — эти числа и есть результат формулы выше для конкретной геометрии шара и дорожки данной модели. Разбирать m и r по каждой модели вручную не нужно и нельзя: точные внутренние размеры дорожки в открытом доступе не публикуются, а угадывать их — плохая идея. Для подбора вибратора достаточно готовой силы из таблицы ниже.

Как подобрать вибратор под вибростол по массе

Слабый вибратор не уплотнит бетон — в плитке останутся раковины и воздушные поры. Избыточный — быстрее разболтает крепления, разобьёт форму и просто съест лишние деньги на воздух. Подбирают вибратор не «на глазок», а по массе того, что должно вибрировать.

Инженерное правило для их подбора выражается формулой:

Fc = K × (Mt + M + 0,2B) — форма жёстко закреплена на столе (обычный случай для вибростола под плитку)
Fc = K × (Mt + 0,2M + 0,2B) — форма стоит свободно, не прижата

Обозначение	Что это
Fc	Требуемая возмущающая сила, Н
Mt	Масса вибрирующей части стола — рама, настил, сам вибратор, кг
M	Масса формы (матрицы), кг
B	Масса бетонной смеси в форме, кг
K	Коэффициент 20-40, зависит от жёсткости формы и подвижности бетонной смеси

Формула — отраслевая практика подбора виброоборудования, официального номера ГОСТ или ISO под неё нет, поэтому берите диапазон 20-40 как ориентир, а не догму: густая жёсткая смесь и жёсткая стальная форма — ближе к 20, подвижная смесь и лёгкая форма — ближе к 40.

Есть и более грубая прикидка, которой пользуются на практике для самодельных столов: возмущающая сила берётся в 1,5-2 раза больше суммарной массы вибрируемого (стол + форма + бетон, в переводе кг → Н через g≈9,81 м/с²). Это упрощение, не инженерный расчёт — но как быстрая прикидка для небольшого стола вполне годится, и в примере ниже оба метода сходятся на одной и той же модели.

Частота вибрации: её задаёт давление, а не редуктор

У электровибратора частота вращения эксцентрика жёстко привязана к частоте питающей сети и числу полюсов двигателя: типовой асинхронный мотор на 50 Гц даёт около 2 800-3 000 об/мин на двух полюсах или около 1 400-1 500 об/мин на четырёх. Чтобы получить промежуточную частоту, нужен либо другой мотор, либо частотный преобразователь — отдельный узел со своей ценой и электроникой.

У шарового пневмовибратора редуктора и шкивов вообще нет — шар раскручивает напрямую поток сжатого воздуха через сопла. Частота вращения шара, а вместе с ней и сила, зависят от давления на входе: больше давление — быстрее летит воздух из сопел — выше частота. Регулировка стала бесступенчатой: обычный кран или регулятор давления на подводе воздуха, без демонтажа и замены узлов. Рабочий диапазон серии K — 0,2-0,6 МПа (2-6 бар); в пределах этого коридора можно на ходу подбирать интенсивность вибрации под конкретную смесь, не покупая второй вибратор под другую задачу.

Таблица: пневмовибраторы WAALPC K — частота, сила, расход

Данные с карточки серии на 11.09.2026, три типоразмера с полными характеристиками при 6 бар — остальные пять (K08, K10, K13, K20, K30) той же серии стоят между ними по цене и мощности.

Модель	Частота, об/мин	Сила, Н	Расход, л/мин	Присоединение	Вес, кг	Цена
K16	19 500	1 110	285	G1/4	0,68	13 200 ₸
K25	14 100	2 100	420	G3/8	1,4	24 300 ₸
K36	10 100	4 100	678	G3/8	1,4	39 900 ₸

Видно общую закономерность: чем крупнее шар, тем ниже частота, но выше сила и расход воздуха — прямое следствие формулы F=mω²r, где рост массы m перевешивает падение ω. Полный ряд из 8 типоразмеров (K08-K36, 7 200–39 900 ₸) — на карточке серии.

Расчёт вибростола для тротуарной плитки на реальном артикуле

Стол для заливки тротуарной плитки, форма жёстко прижата к столу зажимами (значит, считаем по первой формуле). Исходные массы:

1. Масса вибрирующей части стола (рама из уголка, стальной настил, сам вибратор): Mt = 45 кг.
2. Масса формы (металлическая матрица под несколько плиток): M = 25 кг.
3. Масса свежего бетона в форме за один цикл заливки: B = 60 кг.
4. По инженерной формуле (закреплённая форма): Fc = K×(45+25+0,2×60) = K×82. При K=20: Fc = 1 640 Н. При K=40: Fc = 3 280 Н. Диапазон: 1 640-3 280 Н.
5. По упрощённому правилу (1,5-2× общей массы): суммарная масса 45+25+60=130 кг, F = 1,5×130×9,81 = 1 912 Н до 2×130×9,81 = 2 551 Н. Диапазон: 1 912-2 551 Н.
6. Пересечение обоих диапазонов — примерно 1 900-2 550 Н. Из таблицы выше в это окно попадает ровно одна модель: Vibrator K25 — 2 100 Н при 6 бар. K16 (1 110 Н) слабоват, K36 (4 100 Н) избыточен для стола такого размера.

Берём Vibrator K25 — 24 300 ₸, частота 14 100 об/мин, расход воздуха 420 л/мин при 6 бар, присоединение G3/8. Именно эти числа используются в расчёте расхода и компрессора ниже.

Расход воздуха и подбор компрессора

Вот здесь чаще всего и ошибаются с пневмовибратором. У пневмоцилиндра расход — импульсный, воздух идёт короткими порциями на каждый ход штока, между которыми пауза. У вибратора расход непрерывный: пока вибратор работает, он тянет воздух постоянным потоком все секунды без исключения. Калькулятор расхода воздуха на сайте посчитан именно под цикличный расход цилиндра (объём × частота циклов) — для вибратора его напрямую не применить, нужный расход уже дан в таблице выше как есть, без пересчёта на циклы.

K25 тянет 420 л/мин при 6 бар непрерывно. Если вибрировать стол круглые сутки без пауз, ровно столько и нужен компрессор — но так столы не работают: вибратор включают на форму, дают ей уплотниться и выключают, пока форму меняют или замешивают следующую порцию бетона.

Пример цикла: 30 с вибрации на одну заливку, 90 с пауза на распалубку и подготовку следующей формы. Доля времени под нагрузкой — 30/(30+90) = 25 %.

1. Средний расход по циклу: 420×0,25 = 105 л/мин.
2. Нужная отдача компрессора (запас 25 % на утечки и другие потребители — тот же принцип, что советует калькулятор расхода на сайте): 105×1,25 ≈ 131 л/мин непрерывной подачи. Это уже по силам обычному одно-двухсменному поршневому компрессору, а не только промышленному винтовому.
3. Ресивер под пиковый расход. В момент включения вибратор всё равно тянет полные 420 л/мин, а компрессор непрерывно даёт только 131 л/мин — разницу 30 секунд компенсирует запасённый в ресивере воздух. Формула объёма: V = T × C × Pa / (P1−P2), где T — длительность импульса (мин), C — дефицит подачи (л/мин), Pa — атмосферное давление (≈1 бар абс.), P1−P2 — допустимая просадка давления (бар). Подставляем: T=30 с=0,5 мин, C=420−131=289 л/мин, допустимая просадка 1 бар (с 6 до 5 бар — ещё в рабочем диапазоне вибратора): V = 0,5×289×1/1 ≈ 145 л. Берём ресивер от 150 л — точный подбор под свой цикл проверьте калькулятором объёма ресивера.

Если цикл на вашем столе интенсивнее (пауза короче 90 с или форм несколько подряд без остановки) — доля нагрузки растёт, а с ней и нужная непрерывная отдача компрессора. Пересчитать по тем же трём шагам под свои секунды несложно.

Для сравнения общий порядок эффективности: по оценкам энергоаудиторов сжатого воздуха, из всей электроэнергии, которую потребляет компрессор, до полезной работы на конце магистрали доходит обычно 10-15 %, остальное теряется на сжатие, охлаждение и потери в сети. Это не повод отказываться от пневматики — но при выборе между пневмо- и электровибратором для конкретной задачи стоит держать в голове, что воздух всегда обходится дороже той же механической работы электромотором.

Крепление вибратора к вибростолу: рама, косынка, виброопоры

Вибратор крепят жёстко к раме через косынку — стальную косынку 4-6 мм, приваренную к силовому элементу рамы (уголок или швеллер), а не к тонкому листу настила. Причина простая: тонкий лист (обычно 3-4 мм) сам прогибается под вибрацией, гасит часть энергии локальным изгибом вместо передачи её всей конструкции, а в точке крепления рано или поздно даёт усталостную трещину от циклической нагрузки — вибратор делает тысячи циклов в минуту, металл в этой зоне работает на пределе.

Раму варят из уголка от 40×40 мм или швеллера — она должна быть жёсткой сама по себе: если рама «играет» под нагрузкой, часть энергии вибратора уходит на изгиб рамы, а не на уплотнение бетона. Лист настила варят или прикручивают к раме, форму на нём фиксируют зажимами или бортиком, а не приклеивают и не ставят просто «на трение».

Стол в сборе — раму с настилом и формой — ставят не прямо на бетонный пол, а на пружины или резинометаллические виброопоры под каждой ногой рамы. Без них энергия вибрации частично уходит в пол здания вместо того, чтобы остаться в системе стол-форма-бетон, а вибрация ощутимо передаётся оператору и соседним конструкциям. Опоры дополнительно снижают шум и продлевают жизнь сварным швам рамы, которые иначе работают на удар о жёсткий пол при каждом цикле.

Пневмовибратор или электровибратор: честное сравнение

Оба варианта рабочие, и выбор зависит от условий цеха, а не от того, что «современнее». Пневматика не продаётся здесь как решение на все случаи.

Критерий	Пневматический шаровой вибратор	Электрический вибромотор
Искрение и электробезопасность	Обмоток и контактов нет — по конструкции безопасен в запылённой и влажной среде	Требует влаго- и пылезащищённого исполнения (IP), во взрывоопасной зоне — отдельного сертифицированного мотора
Регулировка частоты	Плавно, краном или регулятором давления, без доп. оборудования	Ступенчато — сменой числа полюсов мотора или отдельным частотным преобразователем
Сырость, цементная пыль	Механика простая, воде и пыли почти нечего повредить	Влага и цементная пыль — главная угроза для обмотки и подшипников без надёжного IP
Ремонт	По сути одна изнашиваемая пара — шар и дорожка	Обмотка, подшипники, при поломке чаще проще заменить мотор целиком
Нужна инфраструктура	Компрессор и подготовка воздуха — если их ещё нет, это отдельная статья расходов	Обычная розетка 220 В или подключение к щитку
Расход энергии на единицу работы	Ниже, из-за потерь в компрессоре (см. раздел про расход выше)	Выше — меньше промежуточных потерь энергии
Шум	75-95 дБА по паспорту серии K — заметно громко, нужна защита слуха	Обычно тише, конкретное значение зависит от модели мотора

Короткий вывод: если на площадке уже есть компрессор нужной производительности (например, для пескоструя или другого пневмоинструмента) — пневмовибратор экономит на электрике, проще переживает сырость и цементную пыль, и его удобно тонко регулировать под разные смеси. Если компрессора нет и заводить его только под один стол невыгодно — обычный электровибратор с розеткой 220 В будет и дешевле по железу, и без разговоров про расход воздуха и ресивер.

Спецификация комплекта

Комплект под расчёт выше: вибратор K25, магистраль с фильтром-регулятором большого расхода, кран и трубка на подводе. Каждый артикул ведёт на карточку. Цены реестра на 11.09.2026.

Артикул	Наименование	Кол-во	Цена, ₸	Сумма, ₸
Vibrator K25	Пневмовибратор шаровой WAALPC K25, G3/8	1	4 050	4 050
QFRH-20	Фильтр-регулятор большого расхода QFRH	1	390	390
BTC08	Кран шаровой ручной прямой, цанговый	1	177	177
PC10-02	Штуцер цанговый прямой Ø10 мм — R1/4″	1	90	90

Итого: 28 242 ₸ без компрессора и ресивера — это отдельное оборудование, не наш товар, но именно под него дан расчёт в разделе про расход воздуха. Финальный шланг от крана до вибратора (резьба G3/8) в спецификацию не включён намеренно: наша стандартная цанговая трубка ПУ/ПЭ в каталоге доходит максимум до Ø10 мм — но это наружный диаметр, внутренний просвет всего 6,5 мм. По сечению это даёт реальную пропускную способность в разы меньше табличной для условного прохода 10 мм (та рассчитана на внутренний, а не наружный диаметр): грубо (6,5/10)² ≈ 0,42 от паспортных 400 нл/мин магистрали DN10, то есть около 170 л/мин. Этого не хватает даже на K16 (285 л/мин), не говоря о K25 (420 л/мин).

На последнем участке до вибратора нужен рукав, подобранный под резьбу G3/8 порта, а не тонкая цанговая трубка из нашего обычного ряда — честно предупреждаем сразу, чтобы не купить лишнее и не получить просевшее давление на выходе.

Типичные ошибки при сборке вибростола на пневматике

• Вибратор крепят на тонкий лист, а не на раму. Лист гасит вибрацию собственным прогибом и трескается в точке крепления — см. раздел про крепление выше.
• Рама слишком лёгкая или «играет». Часть энергии вибратора уходит на изгиб рамы вместо уплотнения бетона — сварной уголок должен быть жёстким сам по себе.
• Вибратор берут «на глазок», без расчёта по массе. Слабый не уплотняет бетон (раковины, поры), избыточный разбалтывает крепления и форму и просто пережигает воздух.
• Подключают тонкую цанговую трубку к вибратору с большим расходом. Как в примере выше — трубка Ø10 мм не тянет непрерывный поток K25, давление на вибраторе проседает, и сила падает ниже расчётной.
• Компрессор подбирают по мощности мотора, а не по факту нагнетания. Цифра «кВт» на корпусе ничего не говорит о литрах в минуту — важна паспортная отдача при рабочем давлении, а не мощность электромотора.
• Не ставят фильтр-регулятор перед вибратором. Влага и пыль из магистрали попадают прямо в дорожку шара, ускоряя износ пары шар-дорожка.
• Стол стоит прямо на бетонном полу без виброопор. Энергия уходит в пол, сварные швы работают на удар, вибрация передаётся оператору.

Вопросы и ответы

Чем шариковый пневмовибратор лучше роликового для вибростола?

Оба работают на одном принципе — несбалансированный элемент, раскрученный воздухом. Шаровой при том же корпусе обычно даёт более высокую частоту, что как раз нужно для уплотнения бетона на компактном столе. Роликовые и турбинные модели чаще применяют на бункерах и силосах, где важнее низкая частота при большой силе. В нашем каталоге сейчас есть только шаровые модели серии K.

Как подобрать пневмовибратор под вибростол по массе?

Сложите массу вибрирующей части стола, формы и бетона в ней, подставьте в формулу Fc=K×(Mt+M+0,2B) для жёстко закреплённой формы (K=20-40), сравните результат с готовой центробежной силой из таблицы характеристик серии K и выберите ближайшую подходящую модель. Подробный пример — в разделе расчёта выше.

Какой компрессор нужен для пневматического вибратора?

Считать нужно не по паспортному непрерывному расходу вибратора, а по среднему расходу за рабочий цикл (вибрация + пауза), плюс запас около 25 % (в статье используется именно эта цифра, на практике достаточно 20-30 %). Пиковый расход в момент включения компенсирует ресивер, подобранный отдельно по формуле или калькулятором объёма.

Почему нельзя крепить вибратор прямо на лист стола?

Тонкий лист настила прогибается под вибрацией сам, гасит часть энергии локальным изгибом и со временем даёт усталостную трещину в точке крепления. Вибратор варят через стальную косынку к жёсткому элементу рамы — уголку или швеллеру.

Пневмовибратор или электровибратор — что лучше для вибростола?

Если компрессор на площадке уже есть — пневматика выигрывает по безопасности во влажной и пыльной среде и плавной регулировке частоты давлением. Если компрессора нет и заводить его ради одного стола невыгодно — обычный электровибратор с розеткой 220 В проще и дешевле по совокупным вложениям.

Почему обычная трубка от блока подготовки воздуха плохо тянет на вибратор?

У вибратора расход воздуха непрерывный, а не импульсный, как у цилиндра. Тонкая цанговая трубка (у нас в каталоге — максимум Ø10 мм, внутренний просвет 6,5 мм) не пропускает нужный непрерывный поток без потери давления — на последнем участке до вибратора нужен рукав под резьбу порта.

Можно ли регулировать частоту вибрации без замены вибратора?

Да, это одно из преимуществ пневматики перед электровибратором: частота шарового вибратора зависит от давления воздуха на входе, а не от редуктора или числа полюсов мотора. Обычным краном или регулятором давления в пределах рабочего диапазона серии (0,2-0,6 МПа) можно плавно менять интенсивность вибрации под разные смеси.

---

Вадим Ибрагимов, главный инженер corneta.kz. Занимаюсь подбором промышленной пневматики и расчётом пневмосистем. Формулы и числа в статье пересчитаны и приведены к единому виду; цены — из складского реестра на 11.09.2026.
