Аналог распределителей В64 и У71: подбор по ГОСТ

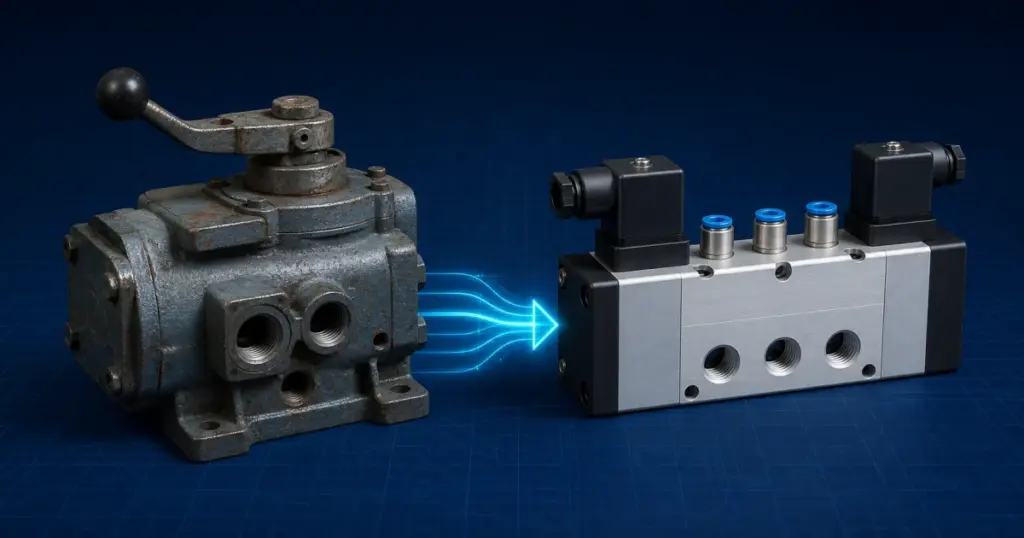

Аналог воздухораспределителя В64 и У71 — подбор по ГОСТ

Как подобрать совместимый аналог В64 и У71?

Прямого артикульного соответствия для советских пневмораспределителей В64 и У71 у современных производителей нет — это снятые с производства изделия своей конструкции. Но для них можно подобрать совместимый аналог — распределитель: подбор идёт по функции (5/2 или 4/2), условному проходу Ду, расходу Qn, типу присоединения и напряжению катушки.

Подобрать и купить пневмораспределители в каталоге →

Товары из статьи

WAALPC 4Vот 4 920 ₸
WAALPC 3Vот 3 300 ₸
WAALPC 4Mот 5 700 ₸
WAALPC MVSCот 7 860 ₸
WAALPC VFот 9 720 ₸

Важное различие: В64 — обычный четырёхлинейный двухпозиционный распределитель, для него подбирается совместимый современный 5/2 распределитель. У71 — сдвоенный распределитель безопасности для кузнечно-прессовых машин; «обычный» распределитель как совместимый аналог не подходит — нужна инженерная проработка и сертифицированное устройство безопасности. Ниже — как это делается честно.

Пришлите спецификацию (модель, Ду, напряжение, рабочую среду) — подберём совместимый по ГОСТ аналог и дадим ответ за 1 рабочий день. Каталог — в разделе пневмораспределители.

Что такое В64 и У71?

В64 — золотниковый электропневматический распределитель

Серия В64 — четырёхлинейный двухпозиционный пневмораспределитель с электропневматическим управлением. Потоки сжатого воздуха распределяет пара «плоский золотник + плита»: золотник с канавкой скользит по обработанной поверхности плиты и попарно соединяет её отверстия. Климатическое исполнение — УХЛ и О, категория 4 по ГОСТ 15150.

  • В64-13А / -14А / -15А-03 — двустороннее электропневматическое управление;
  • В64-23А / -24А / -25А-03 — одностороннее управление, пневматический возврат золотника;
  • В64-33А / -34А-03 — одностороннее управление, пружинный возврат.

Суффикс «-03» у В64 обозначает резьбовое присоединение с боковым расположением отверстий в плите; «-05» — нижнее стыковое присоединение. Профиль резьбы и комплектность монтажной плиты сверяют по паспорту конкретного изготовителя. При подборе современного 5/2 или 4/2 распределителя проверяют схему, возврат, расход и монтаж. Если рассматривается серия WAALPC VF, её присоединительные размеры также сверяют по конкретному исполнению.

У71 — сдвоенный распределитель безопасности пресса

Серия У71 (модели У71-22А, У71-24А, У71-26А) — трёхлинейный сдвоенный распределитель клапанного типа с пневматической блокировкой, односторонним электропневматическим управлением, пневмовозвратом и дублированным ручным управлением. Условный проход Ду16, Ду25, Ду40. Степень защиты IP20 по ГОСТ 14254-96. Рабочая среда — сжатый воздух не грубее 10 класса загрязнённости по ГОСТ 17433, с распылённым маслом.

У71 создан для управления кузнечно-прессовым оборудованием — муфтой-тормозом кривошипных прессов. Две клапанные секции работают с пневматической блокировкой. По заводскому листу У712 Московского завода «Пневмоаппарат», при снятии управляющего сигнала воздух с выхода отводится в атмосферу. Неисправность секции или одной из электрических цепей выявляет отдельный сигнализатор; действие цепи останова машины зависит от его правильного подключения. Наличие двух секций само по себе не подтверждает безопасность всего пресса. Поэтому подбор аналога У71 — это задача не «купить похожий распределитель», а восстановить функцию безопасности прессового контура.

Что подбираем при подборе аналога — как выглядит таблица?

Параметр В64 (что было) Современный аналог
Схема 4-линейный 2-позиционный 5/2 или 4/2 распределитель
Управление Электропневматическое, одно-/двустороннее Электропневматическое, катушка + пилот
Возврат Пружинный или пневматический Пружинный или пневматический возврат при одностороннем управлении; два управляющих сигнала — для бистабильного исполнения
Присоединение «-03» — плита с резьбовыми отверстиями; «-05» — нижнее стыковое Резьбовое или стыковое — по исполнению; проверяют профиль резьбы, расположение каналов и крепёж
Напряжение катушки 24 В пост., 110 / 220 В перем. Подбираем под ваше напряжение
Климат УХЛ, О, кат. 4 (ГОСТ 15150) Промышленное исполнение, сверяем по среде

В качестве современной базы для подбора аналога В64 применяем распределители серии WAALPC 4V (по конструкции близкие к SMC SY, AirTAC 4V, Festo MFH). Расчётные ориентиры для конкретных типоразмеров: входное избыточное давление 6 бар (0,6 МПа), выходное 5 бар, Δp = 1 бар, температура воздуха +20 °C; расход приведён к 0 °C и 1,01325 бар абсолютного давления:

листайте таблицу вбок →

Серия Присоединение Kv, м³/ч Расход Qn, нл/мин
WAALPC 4V210 G1/4 ≈ 0,87 ≈ 930
WAALPC 4V310-10 G3/8 ≈ 1,43 ≈ 1540
WAALPC 4V410 G1/2 ≈ 2,44 ≈ 2630

В листах WAALPC для 4V210-08, 4V310-10 и 4V410-15 приведены Cv = 1,00; 1,65 и 2,82. При Kv ≈ 0,865 × Cv получаем 0,865; 1,42725 и 2,4393 м³/ч. Для указанных выше условий приближённая модель расхода газа через Kv даёт Qn ≈ 1080 × Kv. Это расчётные ориентиры, а не паспортный расход при любых условиях. Для подбора нужны диаметр и ход исполнительного пневмоцилиндра, скорость, частота циклов, давление и сопротивление всей пневмолинии.

При рассмотрении серии WAALPC YSY используют её собственный лист: схему, расход и присоединения проверяют по полному исполнению.

Как выглядит пример на артикулах WAALPC?

Ниже — точные исполнения на катушку 24 В постоянного тока (резьбовое присоединение), цена и наличие — прямо из каталога WAALPC:

Артикул Присоединение Цена
4V210-08-DC24V G1/4 7 200 ₸
4V310-10-DC24V G3/8 10 000 ₸
4V410-15-DC24V G1/2 15 000 ₸
WAAL-200C-24V (подбор по полному исполнению) — 1 140 ₸

Как мы работаем по шагам?

  1. Спецификация. Пришлите модель (В64-34А-03, У71-24А и т. п.), Ду, напряжение катушки, рабочую среду и давление.
  2. Разбор функции. Определяем схему (5/2 / 4/2 / сдвоенный), возврат, расход по нагрузке.
  3. Подбор аналога. Даём совместимый по ГОСТ/ISO распределитель с расчётом расхода и присоединения; для нестандартной резьбы добавляем фитинги и переходники.
  4. Ответ за 1 рабочий день — модель, параметры, наличие или срок отгрузки.

Это инженерный консалтинг по подбору аналога импорта и снятой с производства пневматики — подробнее о подходе и на странице подбора аналога импортной пневматики.

Как выглядит пример подбора?

Задача: подобрать совместимый аналог В64-34А-03 — четырёхлинейный, одностороннее управление, пружинный возврат, резьбовое присоединение, катушка 24 В постоянного тока, на станке с пневмоцилиндром WAALPC DSBC Ø50 мм.

  • Схема В64 (4-линейный 2-позиционный) → современный 5/2 моностабильный (пружинный возврат).
  • Одного диаметра цилиндра Ø50 недостаточно для выбора распределителя. По каталогу изготовителя у В64-34А-03 Kv = 2,8 м³/ч; то же значение приведено в заводском листе «Пневмоаппарата». У WAALPC 4V210-08-DC24V Kv ≈ 0,865 м³/ч и в приведённом исполнении рабочие порты G1/4 (7 200 ₸). Запас по расходу здесь не подтверждён. Нужны требуемая скорость, ход, частота циклов, давление и потери в трубках и арматуре; затем проверяют присоединение и управление.
  • Катушка 24 В постоянного тока указана суффиксом -DC24V. Запасную катушку подбирают по полному исполнению клапана; совместимость проверяют по посадочным размерам, разъёму и паспорту. Пример позиции каталога — WAAL-200C-24V (1 140 ₸).

Итог этого примера — перечень параметров для проверки; совместимый аналог В64-34А-03 пока не подтверждён. Распределитель выбирают после расчёта расхода под привод и сверки монтажа, управления и возврата. Пришлите спецификацию — дадим ответ по подбору за 1 рабочий день.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-50-200, DSBC-50-400, DSBC-50-175, DSBC-50-100.

Какие вопросы чаще всего задают про аналог В64 и У71?

Какой совместимый аналог В64-34А-03?

Подтверждённого артикула в этом примере нет. Для В64-34А-03 требуется проверить одностороннее управление, пружинный возврат, расход, резьбу и монтаж. В каталоге изготовителя указан Kv = 2,8 м³/ч; у 4V210-08 Kv ≈ 0,865 м³/ч. Предлагать его только по диаметру цилиндра нельзя: сначала рассчитывают требуемый расход и проверяют всю пневмолинию.

Какое напряжение катушки подбираете?

Любое штатное для вашего оборудования: 24 В постоянного тока, 110 или 220 В переменного тока. Напряжение указывается в спецификации при заявке.

Какой расход у современного аналога?

При входном избыточном давлении 6 бар, выходном 5 бар и температуре +20 °C расчёт по паспортным Cv даёт: 4V210-08 — около 930 нл/мин, 4V310-10 — около 1540 нл/мин, 4V410-15 — около 2630 нл/мин. Нормальная база — 0 °C и 1,01325 бар абсолютного давления; Kv ≈ 0,865 × Cv. При других давлениях и температуре расход пересчитывают. Эти значения не подтверждают совместимость с конкретным В64 или У71.

Совместимо ли присоединение?

У В64 «-03» присоединительная плита имеет резьбовые отверстия, «-05» предназначен для нижнего стыкового монтажа. У У71 вход и выход имеют резьбовые отверстия в корпусе. Размер и профиль резьбы сверяют по паспорту конкретного изделия: одного дюймового обозначения для подтверждения совместимости недостаточно. Переходники и переходную плиту подбирают по проверенной схеме и монтажному чертежу.

Как быстро подберёте аналог?

Пришлите спецификацию (модель, Ду, напряжение, рабочую среду и давление) — подберём совместимый по ГОСТ аналог и дадим ответ за 1 рабочий день.

Автор: команда CORNETA.KZ. Инженерный подбор промышленной пневматики WAALPC в качестве аналога импортных и снятых с производства изделий по ГОСТ/ISO. Вопрос — +7 707 540-71-38 · info@corneta.kz.
