Моностабильный и бистабильный пневмораспределитель: отличия, выбор, схема

Чем отличаются моностабильный и бистабильный распределители?

Исполнение читается прямо из артикула — по третьей цифре: 4A210 и 4V210 — моностабильные (одно управление с торца плюс возвратная пружина), 4A220 и 4V220 — бистабильные (управление с обоих торцов, пружины нет). Выбор между ними вытекает не из удобства программы и не из прошлого проекта, а из одного вопроса: что должно случиться с механизмом, когда всё выключится — и ток, и воздух. Должен уйти в исходное и освободить зону — моностабильный; должен остаться там, где стоял, — бистабильный. И главное, чего в каталогах не пишут: груз при отказе удерживает не распределитель, а пневмозамки на портах цилиндра — в обоих исполнениях одинаково.

Правило одной строкой: моностабильный — «при отказе отпустить», бистабильный — «при отказе остаться», удержать под нагрузкой — только пневмозамок. Бистабильное исполнение при этом дороже моностабильного на 21 % в пневмоуправляемой серии 4A и на 54 % в электромагнитной 4V — второй пилот или вторая катушка стоят дороже пружины.

При подборе пневмораспределителя инженер всегда сталкивается с выбором: моностабильный или бистабильный. Это первое и самое важное решение — оно определяет логику работы всей пневмосистемы, требования к ПЛК, ток потребления и сценарий поведения при аварии.

Разберём отличие на уровне «как работает», а не «как пишется в каталоге», и дадим чёткие критерии выбора для типовых задач.

Как работает моностабильный пневмораспределитель?

Моностабильный распределитель имеет один соленоид (электромагнит) и пружину возврата. По умолчанию он находится в исходной позиции (определяется пружиной). При подаче электрического сигнала на катушку — переключается в рабочую позицию. Как только сигнал снят — пружина возвращает в исходную.

Ключевые свойства:

• ✓ Известное исходное положение — при потере питания цилиндры вернутся в безопасную позицию (определяется на этапе монтажа). Оговорка: это верно, пока в сети есть воздух — при его пропаже пружина вернёт только золотник, но не шток (разбор ниже).
• ✓ Постоянный ток потребления — катушка греется всё время удержания. Для 24V DC — обычно 1.5-3 Вт на катушку.
• ✓ Простая логика ПЛК — один выход, две команды: «включить»/«выключить».
• ✗ Нагрев катушки при длительном удержании — иногда требуется специальный выбор серии (для AC) или импульсное управление.

Как работает бистабильный пневмораспределитель?

Бистабильный распределитель имеет две катушки и нет возвратной пружины. После короткого импульса на одну катушку — переключается в одну позицию и «запоминает» её. После импульса на вторую катушку — переключается в другую позицию.

Ключевые свойства:

• ✓ Импульсное управление — катушка работает только в момент переключения (10-50 мс), потом ток отключается. Экономия энергии 50-90%.
• ✓ Минимальный нагрев — катушка не греется, ресурс выше.
• ✓ Помнит состояние при потере питания — позиция золотника сохраняется. Это нужно там, где механизм должен остаться зажатым или поднятым: подъёмные столы, фиксирующие цилиндры, схваты. Сам груз при этом удерживает не распределитель, а пневмозамки на портах цилиндра — см. раздел о пропаже воздуха.
• ✗ Два выхода ПЛК вместо одного — больше монтажа.
• ✗ Нет «исходного положения» — при первом запуске позиция случайная. Нужен либо ручной override, либо инициализация в начале цикла.

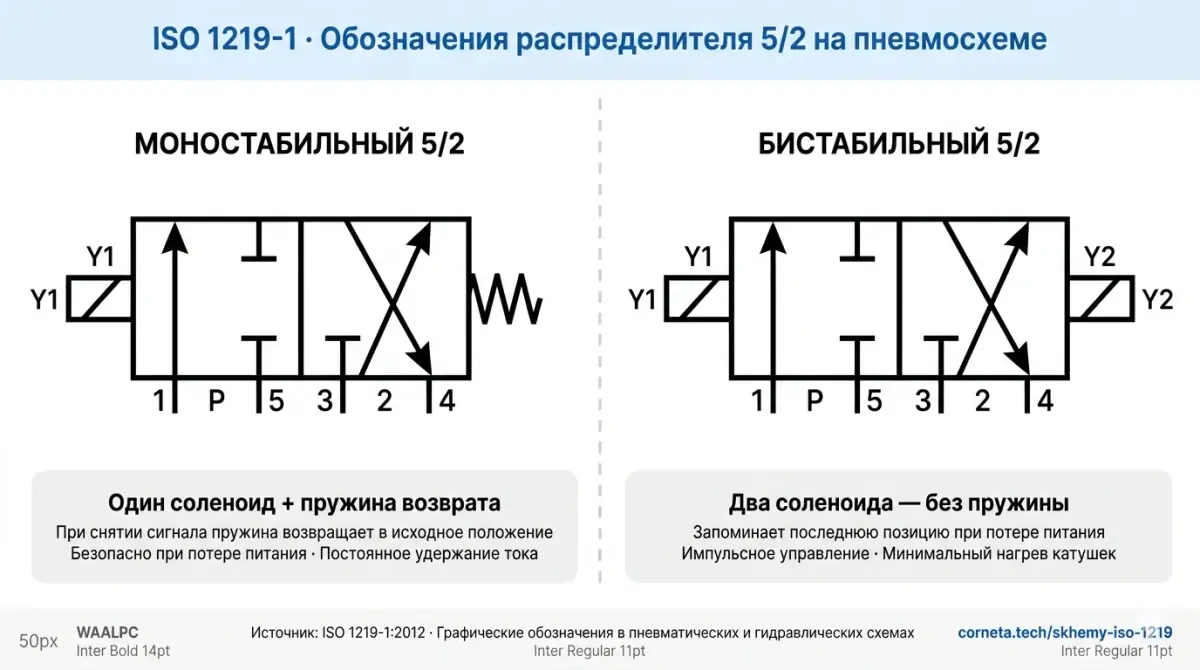

Как обозначается на пневмосхеме по ISO 1219?

Различить на схеме просто:

• Моностабильный: с одной стороны квадратов — соленоид (прямоугольник с диагональной чертой), с другой — пружина (зигзаг).
• Бистабильный: с обеих сторон квадратов — соленоиды. Пружины нет.

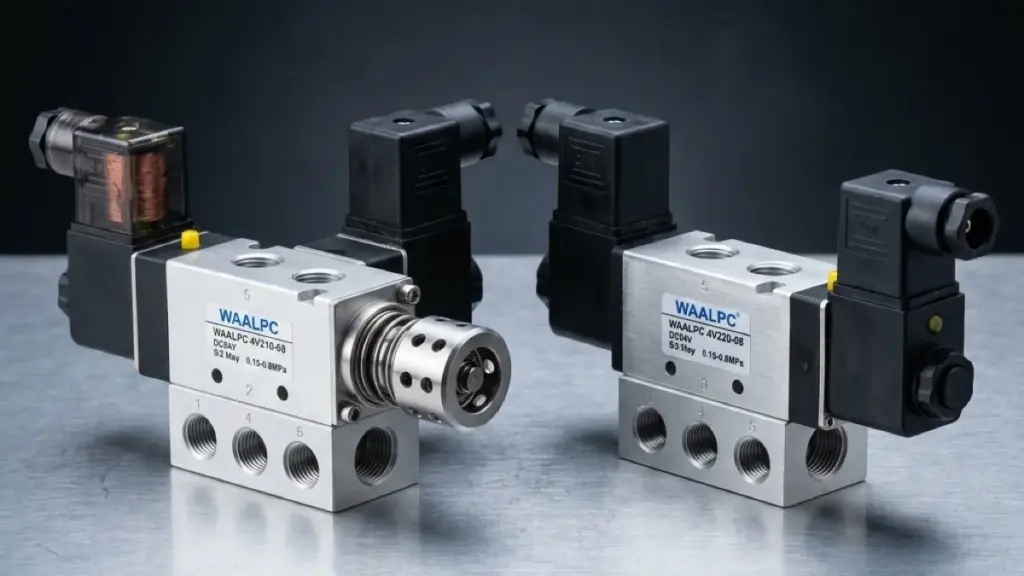

На реальных распределителях WAALPC 4V210-08 моностабильное исполнение маркируется как «моно» или «MN», бистабильное — «бисти», «DD» (Double Direct) или просто два индикатора по бокам.

Как отличить исполнение по артикулу

В сериях 4A и 4V исполнение читается прямо из кода — по третьей цифре артикула, той, что стоит перед нулём:

• 4A210 и 4V210 — моностабильные: одно управление с торца (у 4A — пневматическое, у 4V — катушка) плюс возвратная пружина с противоположного торца.
• 4A220 и 4V220 — бистабильные: управление с обоих торцов, пружины нет.

То же самое на схеме, если артикула под рукой нет: зигзаг пружины с одного торца — моностабильный; управление с обоих торцов и ни одной пружины — бистабильный. Правило действует внутри серий 4A и 4V; у распределителей других производителей кодировка своя, и её нужно смотреть по каталогу.

Какие артикулы и цены у наших распределителей?

Обе серии выпускаются в двух исполнениях, и в пределах серии они совместимы по посадочным размерам и присоединению — меняется только торцевая часть. Цены реестра.

Серия 4A — пневмоуправление

Управляющий сигнал приходит воздухом от кнопочного клапана или от другого распределителя. Ни одного провода в схеме: применяют там, где электрика нежелательна — окрасочные участки, мойки, взрывоопасные зоны, простые ручные станки.

Исполнение	G1/8	G1/4	G3/8	G1/2
Моностабильный пилот + пружина	4A210-06 4 440 ₸	4A210-08 4 440 ₸	4A210-10 4 440 ₸	4A210-15 4 440 ₸
Бистабильный два пилота	4A220-06 5 280 ₸	4A220-08 5 280 ₸	4A220-10 5 280 ₸	4A220-15 5 280 ₸

Полный ряд типоразмеров и присоединений — в разделе распределители серии 4A.

Серия 4V — электромагнитные

Управление от выхода ПЛК или реле. Цены приведены для исполнения DC24V.

Исполнение	G1/8	G1/4	G3/8
Моностабильный катушка + пружина	4V210-06 4 194 ₸	4V210-08 4 200 ₸	4V210-10 4 194 ₸
Бистабильный две катушки	4V220-06 6 432 ₸	4V220-08 6 480 ₸	4V220-10 6 432 ₸

Ряд напряжений катушки у серии 4V: DC12V, DC24V, DC36V, AC36V, AC110V, AC220V, AC380V. Для станка берут DC24V — безопасное напряжение на пульте, куда оператор кладёт руки, и то же напряжение, которым уже питаются выходы ПЛК и датчики положения. Переменные исполнения оставляют для случаев, когда щита низкого напряжения в машине нет вообще. Типоразмеры и исполнения по напряжению — в разделе распределители серии 4V.

Сколько стоит бистабильное исполнение

Разница считается в пределах одного присоединения. В пневмоуправляемой серии 4A: 3 972 ₸ против 3 282 ₸ — бистабильный дороже на 21 %. В электромагнитной 4V: 6 480 ₸ против 4 200 ₸ — дороже на 54 %.

Причина в том, что стоит на втором торце. У моностабильного там пружина — штампованная деталь копеечной себестоимости. У бистабильного там второй управляющий узел: у 4A — полноценный пилотный клапан с мембраной и каналом, у 4V — вторая катушка с сердечником, каркасом и разъёмом. Отсюда и разный масштаб надбавки: пилот дешевле катушки, поэтому в пневматике бистабильное исполнение обходится в полтора раза скромнее, чем в электрике.

На фоне остальной обвязки узла эта разница мала: пара пневмозамков на порты цилиндра стоит дороже, чем любой из четырёх распределителей в таблицах. Выбирать исполнение по цене смысла нет — выбирать надо по поведению при отказе.

Когда выбирать моностабильный?

• Задачи безопасности: цилиндр должен вернуться в безопасную позицию при потере питания (пресс, защитное ограждение, фиксация двери).
• Циклическая работа с частыми переключениями и коротким удержанием (упаковка, дозирование).
• Системы с одной командой ПЛК — экономия портов контроллера.
• Импульсные сигналы недоступны или ПЛК не может их формировать (старые системы релейной логики).

Когда выбирать бистабильный?

• Удержание тяжёлой нагрузки: бистабильный «защёлкивает» позицию золотника — команда на обратный ход при аварии не приходит сама собой (подъёмные столы, фиксирующие цилиндры). Удержание самого груза обеспечивают пневмозамки на портах цилиндра, распределитель их не заменяет.
• Длительное удержание: цилиндр стоит выдвинутым часами/днями (зажимы в станках с ЧПУ). Нет нагрева катушки.
• Конвейерные линии: импульсный сигнал от ПЛК — стандарт. Экономия энергии 50-90%.
• Системы с резервированием: бистабильный сохранит состояние при сбое питания, не требуется аккумулятор для UPS логики.

Как выглядит сравнительная таблица?

Параметр	Моностабильный	Бистабильный
Количество соленоидов	1 + пружина	2
Возврат в исходное положение	Автоматический (пружиной)	Не возвращается без сигнала
Тип управления	Постоянный сигнал	Короткие импульсы (10-50 мс)
Энергопотребление (типовое)	2-3 Вт постоянно	0.1-0.5 Вт средний
Нагрев катушки	Заметный	Минимальный
Состояние при потере питания	Возврат в безопасную позицию (пока есть воздух)	Сохранение последней позиции
Состояние при пропаже воздуха	Золотник вернётся, шток — нет	Золотник останется на месте
Удержание груза без пневмозамков	Нет	Нет
Выходы ПЛК	1	2
Цена (типовая для WAALPC 4V210)	от 5 040 ₸	от 7 680 ₸

Что происходит при пропаже воздуха?

Выбор исполнения почти всегда обсуждают через электрику: обрыв провода, короткое замыкание, снятое питание. Но в цехе чаще пропадает не ток, а воздух — встал компрессор, выбило автомат его двигателя, лопнул шланг, кто-то перекрыл кран на входе в участок. Это другой отказ, и ведут себя исполнения в нём иначе, чем при потере питания.

Моностабильный при пропаже воздуха

Пружина стоит внутри распределителя и работает механически, поэтому золотник вернётся в исходную позицию независимо от того, есть давление в сети или нет. Но возврат золотника — это ещё не возврат штока. Чтобы двинуть поршень, в камеру нужно подать воздух, а подавать нечего: магистраль пуста. Дальше всё решает остаточный объём за распределителем. Если он мал или уже стравлен, шток останется там, где его застало событие, и будет свободно ходить от внешней силы — в исходной позиции обе камеры сообщены с выхлопом. Возврат в безопасное положение, ради которого моностабильное исполнение и берут, в этом отказе не срабатывает.

Бистабильный при пропаже воздуха

Возвращать золотник нечем: пружины нет, а управляющий воздух и есть тот самый пропавший. Золотник остаётся в положении, в котором его застала пропажа. Одна камера цилиндра при этом связана с магистралью, где давления уже нет, вторая — с выхлопом. Обе разгружаются, просто разными путями и с разной скоростью. Память бистабильного распределителя сохраняет направление подачи, а не давление в цилиндре.

Груз удерживают пневмозамки, а не распределитель

Вывод общий для обоих исполнений: удерживать воздух в камерах цилиндра распределитель не умеет. Золотник не запирает линию наглухо, и с падением давления в магистрали камера стравливается через него в любой позиции.

Воздух в камерах удерживают пневмозамки — управляемые обратные клапаны с перекрёстными линиями управления. Каждый пропускает воздух в свою камеру свободно и запирает обратный ход до тех пор, пока на его линию управления не придёт давление из противоположной ветви: чтобы выпустить воздух из поршневой камеры, нужно подать давление в штоковую, и наоборот. Пропало питание сети — управляющие линии обесточены, оба клапана закрыты, воздух заперт в объёме между замком и поршнем.

Ставят замки прямо на порты цилиндра, а не в шкафу через два метра шланга: всё, что находится между замком и поршнем, при отказе стравится и даст просадку. Готовая схема с моностабильным распределителем и парой замков на портах разобрана в материале листогиб своими руками на пневматике.

Если механизм при отказе должен остаться на месте, замки нужны в обоих исполнениях. Бистабильный без замков удержит груз не лучше моностабильного — он лишь помнит, куда была направлена подача, которой больше нет.

Оговорка о безопасности. Замки удерживают груз, но не превращают пневматику в опору. Воздух сжимаем: запертая камера под нагрузкой ведёт себя как пружина, а через уплотнения груз медленно проседает. Под поднятый груз нельзя заходить даже с исправными замками. На время работы под ним ставят механический упор — штангу, клин, стойку, — рассчитанный на полный вес без участия воздуха.

Как выглядит пример расчёта удержания груза на подъёмном столе?

Разберём вопрос до числа на типовой задаче. Подъёмный стол поднимает поддон массой 150 кг, привод — пневмоцилиндр Ø100, давление в сети 6 бар (0,6 МПа). Стол должен оставаться на высоте, когда смена закончилась и участок обесточен и перекрыт.

Шаг 1. Вес груза

150 кг · 9,81 м/с² = 1 472 Н. Это сила, которую нужно держать постоянно, а не только в момент подъёма.

Шаг 2. Что даёт цилиндр

Площадь поршня Ø100: π/4 · 100² = 7 854 мм². Усилие при 0,6 МПа: 0,6 · 7 854 = 4 712 Н. Против 1 472 Н груза это трёхкратный запас — на подъём хватает с избытком, вопрос подбора диаметра закрыт. Дальше начинается то, ради чего расчёт и делается.

Шаг 3. Пропал воздух — без замков

Магистраль пуста. У распределителя 5/2 нет положения, в котором обе камеры заперты: одна линия всегда сообщена с выхлопом, а вторая после падения давления в сети опорожняется через тот же распределитель обратно в магистраль. Поршневая камера стравливается, 4 712 Н превращаются в ноль, и 1 472 Н груза едут вниз, выдавливая остатки воздуха. Исполнение распределителя на это не влияет: моностабильный вернёт золотник и откроет камеру на выхлоп, бистабильный оставит золотник на месте и откроет её в пустую магистраль. Стол падает в обоих случаях.

Шаг 4. Пропал воздух — с замками

Два пневмозамка на портах цилиндра закрываются, как только с их линий управления уходит давление. Воздух заперт в объёме между замком и поршнем. Чтобы удержать 1 472 Н на площади 7 854 мм², запертой камере нужно всего

P_равн = 1 472 / 7 854 = 0,187 МПа — это 1,87 бар вместо шести.

Запас по давлению больше чем трёхкратный: камера может потерять две трети своего воздуха и всё ещё держать стол. Именно поэтому пара замков закрывает задачу, ради которой иначе городят механику.

Шаг 5. Насколько жёстко это держит

Честный ответ — нежёстко, и это надо понимать до монтажа. Возьмём ход 300 мм: объём поршневой камеры в верхнем положении равен 7 854 · 300 = 2 356 200 мм³, то есть 2,36 л. Воздух сжимаем, и запертая камера под грузом ведёт себя как пружина. Оценим её мягкость по закону Бойля, считая от абсолютных давлений:

V₂ / V₁ = (0,6 + 0,1) / (0,187 + 0,1) = 2,44

Тот же объём воздуха, опустившись с рабочего давления до равновесия с грузом, занял бы места в 2,44 раза больше. Замок не даёт этому произойти: масса воздуха в камере заперта, расширяться некуда, шток стоит. Но число показывает цену любой утечки — каждый ушедший через уплотнение литр немедленно превращается в перемещение штока, потому что подпирать его больше нечем. На исправном цилиндре с целыми уплотнениями просадка идёт единицами миллиметров в час; на изношенном — заметно быстрее, и предсказать её по паспорту нельзя.

Вывод. Замки держат груз при пропаже воздуха, и без них подъёмный стол собирать нельзя. Но запертая пневматика — это не жёсткая фиксация, а мягкая опора с медленной просадкой. Под поднятым грузом работают только при заведённом механическом упоре — штанге, клине, стойке, — рассчитанном на полные 1 472 Н без участия воздуха.

Как выглядит спецификация узла удержания?

Комплект, который превращает любой из четырёх распределителей выше в узел, безопасно останавливающий груз. Цены реестра.

Артикул	Наименование	Кол-во	Цена
PCV06	Клапан обратный управляемый (пневмозамок), на порты цилиндра	2	6 720 ₸
BC06-01	Кран шаровой Ø6 × G1/8 — ручной сброс камер перед обслуживанием	2	2 460 ₸
HSV-08B-SS	Кран запорный с проушиной под навесной замок, ввод участка	1	2 880 ₸	2 880 ₸

Распределитель в этот итог не входит — он выбирается по задаче, а не по узлу удержания: от 3 282 ₸ за пневмоуправляемый 4A210-08 до 6 480 ₸ за электромагнитный бистабильный 4V220-08 в исполнении DC24V. Артикулы и цены по присоединениям — в таблицах выше. С распределителем полный узел выходит в 23 790 ₸ … 26 988 ₸.

Два слова о позициях, которые чаще всего вычёркивают из сметы. Пара PCV06 стоит 13 428 ₸ — это две трети узла и самая дорогая его часть, но именно она определяет, чем закончится обрыв шланга под грузом. Краны BC06-01 нужны потому, что после закрытия замков камеры остаются под давлением: разбирать узел, не стравив их, нельзя — шток дёрнется при первом же расстыкованном фитинге. HSV-08B-SS с проушиной отсекает участок от магистрали одним движением и принимает навесной замок; без проушины блокировка на время обслуживания остаётся устной договорённостью между сменами.

Обвязка — фитинги, трубка, глушители — в итог не включена: её состав зависит от компоновки. Замки ставятся непосредственно на порты цилиндра, поэтому между ними и цилиндром обычно достаточно двух прямых цанговых фитингов, а трубка идёт уже от замков к распределителю.

Как тип машины влияет на поведение при отказе?

Исполнение проще выбирать не от удобства программы, а от одного вопроса: что должно произойти с механизмом, когда всё выключится — и ток, и воздух.

Тип машины	Что должно случиться при отказе	Исполнение
Пресс, гибочный станок	Пуансон должен уйти вверх, освободить зону	Моностабильный
Захват, схват детали	Должен продолжать держать деталь	Бистабильный
Подъёмный стол с грузом	Должен остаться на высоте	Бистабильный + пневмозамки
Конвейерный толкатель	Вернуться в исходное, освободить трассу	Моностабильный
Зажим оснастки на станке	Держать заготовку до команды на разжим	Бистабильный

Строки со схватом, столом и зажимом объединяет одно: там, где механизм обязан держать, одного бистабильного исполнения мало — держит замок, распределитель только не мешает.

Какая ошибка стоит дорого?

Обе ошибки — зеркальные, и обе выглядят в проекте безобидно.

Пружинный возврат на захвате. Схват держит деталь, пока подано давление на зажим. Сорвало давление — пружина вернула золотник в исходное, губки разжались, деталь упала. Логика «при отказе всё вернулось в исходное» здесь и есть причина падения: исходное положение схвата — разжатое.

Бистабильный на прессе. Оператор отпустил кнопки, сигнал с выходов ПЛК снят — а золотник помнит положение, и пуансон продолжает идти вниз. Двурукое управление в такой схеме не защищает ни от чего: оно снимает команду, но команда распределителю больше не нужна.

Приёмы схемы — компоновка узла, порядок дросселирования, подбор диаметров — переносятся между машинами почти без правки. Выбор исполнения не переносится: он вытекает не из прошлого проекта, а из вопроса «что должно случиться, когда всё выключится».

При подготовке материала о листогибе я перенёс набор приёмов из проекта с захватом — и перенёс верно, узел собрался. А артикул распределителя перенёс механически, хотя задача стала противоположной: захвату надо держать при отказе, прессовому узлу — отпускать. Поймала проверка перед публикацией, до чертежа ошибка не дошла.

Какие пять типичных ошибок бывают?

1. Бистабильный на прессе. Берут его ради экономии тока и ресурса катушки, а получают машину, которая не отпускает. Оператор снял руки с кнопок, ПЛК снял оба выхода — золотник помнит положение, подача на пуансон не прекращается, ход вниз продолжается. Двурукое управление в такой схеме не защищает: оно снимает команду, а команда распределителю больше не нужна. На прессах, гибочных станках и любых машинах с риском защемления ставят моностабильный с пружинным возвратом — 4A210 или 4V210.
2. Пружинный возврат на захвате. Зеркальная ошибка, и в проекте она выглядит образцово: «при отказе всё вернулось в исходное». Беда в том, что исходное положение схвата — разжатое. Сорвало питание, пружина вернула золотник, губки разошлись, деталь упала с высоты переноса. Там, где механизм обязан продолжать держать, нужен бистабильный — 4A220 или 4V220. Проверять надо не «вернётся ли в исходное», а «безопасно ли исходное для этой конкретной машины».
3. Замки поставлены у распределителя, а не на цилиндре. Так удобнее вести трубки: вся арматура собрана в одном месте на стойке. При отказе замок честно закроется, но полиуретановая трубка между ним и цилиндром растянута давлением и начнёт отдавать воздух в камеру — точнее, камера отдаст его в трубку. Шток просядет ровно на объём этого участка. Полтора метра трубки Ø10 при площади поршня 7 854 мм² дают заметный ход вниз, а поймать причину потом трудно: замки исправны, схема верна, стол всё равно опускается. Замок обязан стоять на порту цилиндра.
4. Расчёт по толкающему усилию, когда груз висит на тянущем. Площадь штоковой камеры меньше поршневой на сечение штока, и усилие в ней меньше на те же проценты. Если стол или траверса удерживается штоковой камерой — а так собирают всё, что должно тянуть вверх, — считать надо по ней, а не по красивому числу из первой строки каталога. Для Ø100 со штоком Ø25 разница около 6 %, для Ø32 со штоком Ø12 — уже за 14 %. Запас, посчитанный не по той камере, съедается первым же падением давления в сети.
5. Надежда на пружину при пропаже воздуха. Самая частая и самая упорная: моностабильное исполнение выбрано именно ради безопасного возврата, а возврата не происходит. Пружина работает механически и золотник вернёт при любом давлении в сети — но двигать поршень она не умеет. Для этого в камеру нужно подать воздух, а магистраль пуста. Шток остаётся там, где его застало событие, и в исходной позиции распределителя обе камеры сообщены с выхлопом — то есть он ещё и свободно ходит от внешней силы. Пружина снимает электрический отказ, но не пневматический. Подъём или удержание при пропаже воздуха обеспечивают отдельно: пневмозамками, ресивером на линии, противовесом или механическим упором.
