| Распределитель 3/2 | Без сигнала на катушке |
|---|---|
| НЗ (нормально закрытый) | запирает подачу, выход 2 соединён с выхлопом 3 |
| НО (нормально открытый) | подаёт воздух на выход 2 |
Порты: 1 (P) — подача, 2 (A) — к цилиндру, 3 (R) — выхлоп: его не глушат пробкой, а ставят глушитель. Один 3/2 питает одну полость: двусторонним цилиндром управляют одним 5/2 или двумя 3/2.
Подобрать и купить пневмораспределители в каталоге →
Товары из статьи
Нужен распределитель 3/2? Серия 3V WAALPC в каталоге — от 3 600 ₸, поставка 3–5 недель.

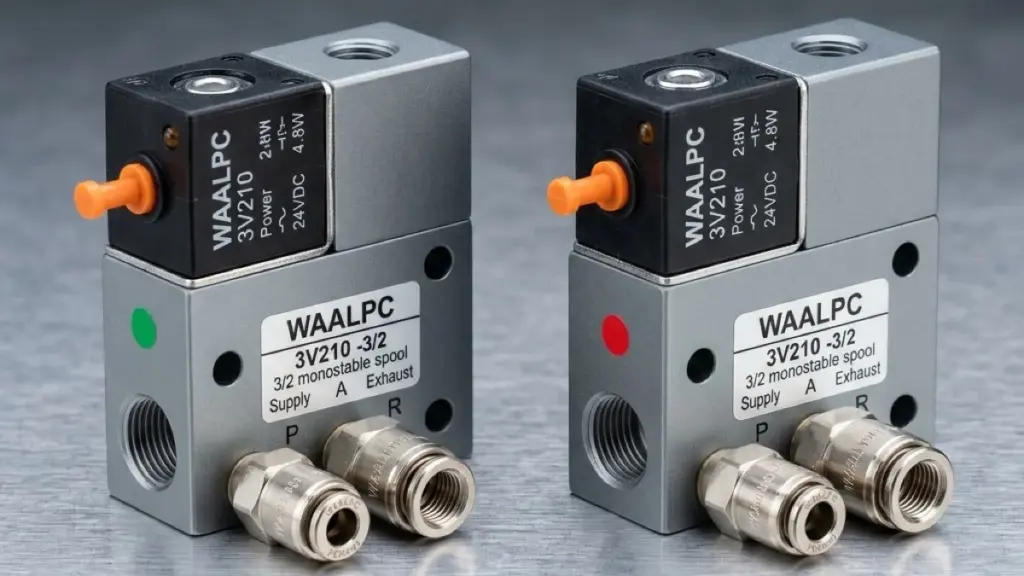

Распределитель 3/2 — пневмораспределитель с 3 портами (1, 2, 3) и 2 позициями золотника. Компактный тип распределителя (три порта вместо пяти). Применяется для управления одностороннего цилиндра с пружинным возвратом, для пилотного управления большими распределителями, а также как главный отсекающий в магистрали воздуха.
Пример подбора: четыре прижима на односторонних цилиндрах с пружинным возвратом — каждому нужен один рабочий порт, значит достаточно одного 3/2 на цилиндр, например 3V210-08 с катушкой DC24V (5 460 ₸). 5/2 здесь не нужен: у одностороннего цилиндра нет второй рабочей полости. Но по каталогу WAALPC 3/2 не дешевле 5/2: 4V210-08-DC24V — 7 200 ₸. Выигрыш 3/2 — в простой схеме и компактности, а не в цене клапана. По карточке серии 3V: корпуса 100–400, порты M5–G1/2, катушки DC24V и AC220V, рабочее давление 0,15–0,8 МПа, моностабильные и бистабильные исполнения, среда — сжатый воздух.
Купить распределитель 3/2: 3V210-08-DC24V — 5 460 ₸; 3V220-08-DC24V — 8 280 ₸; пневмоуправляемый 3A210-08 — 4 440 ₸; все 3/2 — в категории 3/2 распределителей.
Содержание статьи (8 разделов)
- 1. Что такое клапан 3/2 — как устроены 3 порта?
- 2. Чем отличается нормально открытый (НО) от нормально закрытого (НЗ)?
- 3. Когда брать 3/2 вместо 5/2?
- 4. Какие модели 3/2 есть у WAALPC?
- 5. Какие пять ошибок чаще всего допускают с клапаном 3/2?
- Какие материалы пригодятся ещё?
- Какие разделы и серии подходят к теме?
- Какие вопросы чаще всего задают про распределитель 3/2 НО и НЗ?
1. Что такое клапан 3/2 — как устроены 3 порта?
По стандарту ISO 11727 (идентификация портов пневмораспределителей) порты 3/2 нумеруются так:
Такие распределители часто входят в состав пневмоострова — разбираем экономику и выбор.
| Порт | Старое обозначение | Назначение |
|---|---|---|
| 1 | P | Подача давления (от компрессора/магистрали) |
| 2 | A | Рабочий выход — идёт к цилиндру / пилотному входу |
| 3 | R | Выпуск (в атмосферу) — обязательно открыт! |
2 позиции золотника работают так:
- Позиция «закрыто»: воздух 1→2 перекрыт, порт 2 соединён с 3 (выхлоп). Цилиндр пустой, шток в исходном положении (пружина вернула).
- Позиция «открыто»: 1→2 открыт (воздух идёт в цилиндр), порт 3 перекрыт. Цилиндр заполняется давлением, шток выдвигается.
Переключение между позициями — катушкой (электрическое), кнопкой (механическое), пилотным воздухом (пневматическое) или рычагом.
2. Чем отличается нормально открытый (НО) от нормально закрытого (НЗ)?
3/2 различаются по тому, что происходит в исходном (без сигнала) состоянии:
Без тока: 1→2 ПЕРЕКРЫТ, выход 2 соединён с выхлопом 3. Воздух в цилиндр не идёт, цилиндр сброшен, пружина держит шток в исходном положении.
С током: 1→2 ОТКРЫТ, выхлоп 3 закрыт. Воздух идёт в цилиндр. Шток выдвигается.
Самый распространённый вариант. У рассматриваемого моностабильного НЗ-исполнения при снятии питания подача закрывается, а выход соединяется с выхлопом. Это не означает отсутствия движения: возвратная пружина или внешняя нагрузка могут перемещать механизм; для вертикального груза сброс давления может привести к опусканию.
Без тока: 1→2 ОТКРЫТ, выхлоп 3 закрыт. Воздух идёт в цилиндр, шток выдвинут.
С током: 1→2 ПЕРЕКРЫТ, выход 2 соединён с выхлопом 3. Цилиндр сбрасывается, шток возвращается.
Для задач, где при пропадании питания давление должно сохраняться (зажим, удержание, подача воздуха). Это не аварийный сброс: при потере питания сброса нет. Если основную часть времени клапан закрыт током, катушка греется постоянно — учитывайте нагрев.
3. Когда брать 3/2 вместо 5/2?
3/2 компактнее 5/2 (три порта вместо пяти). По ценам каталога WAALPC преимущества нет: 3V210-08-DC24V — 5 460 ₸, 4V210-08-DC24V — 7 200 ₸. Выбирайте по логике схемы, а не по цене. Чёткое правило:
Берите 3/2 для:
- Одностороннего цилиндра с пружинным возвратом — стандартная связка
- Пилотного управления большим 5/2 или 5/3 (пневмо-управление)
- Главного отсекающего в магистрали (вкл/выкл всей линии)
- Простых задач «прижать — отпустить» с возвратом пружиной
- Когда нужен компактный клапан на один рабочий порт (одна полость, один сигнал)
НЕ берите 3/2 если:
- У вас двусторонний цилиндр — обычно нужен 5/2 (один 3/2 подаёт воздух только в одну полость)
- Нужен активный ход в обе стороны с регулировкой скорости (5/2 и пара дросселей)
- Возврат идёт под нагрузкой или на длинном ходе — пружина одностороннего цилиндра рассчитана на возврат штока, предельные диаметр и ход задаёт каталог цилиндра
4. Какие модели 3/2 есть у WAALPC?
В каталоге есть серии 3/2 — электропневматические (3V, MVSC в формате Mindman, SLG) и пневмоуправляемые (3A):
3/2 моностабильный (одна катушка), внутренний пилот, порт G1/4″, эффективное сечение 17 мм² (по листу завода). Исполнение НЗ или НО задаётся кодом заказа — указывайте при заказе.
1 катушка
3/2 пневмоуправляемый, G1/4″, НЗ; вариант НО — артикул 3A210-08-NO. Управление пилотным воздухом, электрических элементов в клапане нет.
Пневмоупр.
📦 Категория 3/2 распределителей →
5. Какие пять ошибок чаще всего допускают с клапаном 3/2?
❌ Ошибка №1: Поставили 3/2 на двусторонний цилиндр
Один 3/2 подаёт воздух и сбрасывает его только в одной полости цилиндра. У двустороннего цилиндра вторая полость останется без управления: активного хода в обратную сторону не будет. Решение: для двустороннего — берите 5/2 распределитель (или ставьте по 3/2 на каждую полость, если схема это оправдывает). Один 3/2 — для одностороннего цилиндра с пружинным возвратом.
❌ Ошибка №2: Заглушили порт 3 (выпускной)
Порт 3 — это выпуск в атмосферу. Через него воздух уходит из цилиндра когда распределитель выключается. Если заглушить (заворачивают пробку «чтобы не свистело»), то цилиндр не вернётся в исходное — воздуху некуда деваться. Если шум беспокоит, поставьте глушитель, не пробку.
❌ Ошибка №3: Перепутали НО и НЗ — линия аварийно открыта
Купили «3/2», смонтировали — оказалось НО (нормально открытый). Без подачи тока цилиндр сразу выдвинулся. На пуске линии оператор не ожидал — травма или поломка. Решение: при заказе ВСЕГДА указывайте «НО» или «НЗ». Если задача не требует удержания давления при потере питания — берите НЗ. У WAALPC цифра после 3V (10 или 20) означает число катушек — моно- или двухкатушечный (бистабильный), а не тип НО/НЗ. У электрической серии 3V210 исполнение НЗ/НО задаётся кодом заказа по листу завода и в артикуле каталога не отражено — уточняйте при заказе. У пневмоуправляемой серии 3A210 НО — отдельный артикул с суффиксом: 3A210-08 — НЗ, 3A210-08-NO — НО.
❌ Ошибка №4: Возврат под нагрузкой одной пружиной
3/2 работает с односторонним цилиндром, у которого встроенная возвратная пружина. Но пружина рассчитана только на возврат штока и не толкает груз: если на возврате есть нагрузка (вес, трение, противодавление) или ход длинный, шток возвращается медленно или зависает. Предельные диаметр и ход односторонних цилиндров задаёт каталог. Решение: для возврата под нагрузкой — двусторонний цилиндр + 5/2.
❌ Ошибка №5: Используют 3/2 для пилотного управления, но порт 3 не подключён к выхлопу пилот-системы
3/2 часто используют как «маленький пилот» для управления большим 5/2 (пневмокаскад). Когда маленький 3/2 переключается, воздух из «пилот-канала» большого распределителя должен уйти — через порт 3 малого 3/2. Если эта линия заглушена или не выходит в общий выхлоп, большой распределитель не вернётся в исходное. Решение: при каскадной схеме всегда выводите все порты 3 в общий глушитель/атмосферу.
Подбор 3/2 по импортному артикулу
Если на оборудовании стоит распределитель 3/2 европейской серии (например, MFH-3, MEH-3 или CPE10 3/2), подходящий вариант в серии WAALPC 3V подбирается по присоединению и эффективному сечению по листу завода: 3V110 — G1/8 (10,2 мм²), 3V210 — G1/4 (17,0 мм²), 3V310 — G3/8 (28,0 мм²), 3V410 — G1/2 (50,0 мм²); рабочее давление 0,15–0,8 МПа. Пришлите список артикулов — инженер вернёт таблицу с указанием подходящих 3V или 3A по каждой строке.
→ Подобрать распределитель 3/2 по артикулу
Подобрать по теме
Какие материалы пригодятся ещё?
- 📚 Все типы пневмораспределителей — обзор 2/2, 3/2, 5/2, 5/3
- 5/2 распределитель — для двусторонних цилиндров
- 5/3 центр-закрытый — для остановки в произвольной точке
- 2/2 vs соленоидный клапан 2W
- Чтение пневмосхем ISO 1219-1
Подобрать 3/2 под задачу
Пришлите параметры цилиндра (Ø, ход, тип возврата) — подберём 3/2 под вашу задачу.
📞 +7 707 540-71-38 ✉️ info@corneta.kz
⚙️ Калькулятор подбора
Какие разделы и серии подходят к теме?
Разделы каталога и страницы серий по теме статьи: Пневматические распределители, 3V210-08, AirTAC 3V.
Какие вопросы чаще всего задают про распределитель 3/2 НО и НЗ?
Что такое распределитель 3/2?
Это пневмораспределитель с 3 портами (1 — подача давления, 2 — рабочий выход к цилиндру, 3 — выхлоп в атмосферу) и 2 рабочими позициями. Компактный тип: управляет односторонним цилиндром с пружинным возвратом, пилотирует большие распределители 5/2 и работает как отсекающий в магистрали воздуха.
Нормально открытый (НО) или нормально закрытый (НЗ) 3/2 — что выбрать?
У НЗ без сигнала канал 1→2 перекрыт, выход 2 сброшен на выхлоп 3, воздух в цилиндр не идёт — это типичный вариант для управления цилиндром и отсечки. У НО без сигнала 1→2 открыт, шток выдвинут — его берут, когда при пропадании питания давление должно сохраняться (зажим, подача воздуха). У 3V210 (одна катушка) исполнение НЗ или НО задаётся кодом заказа и в артикуле не указано — уточняйте при заказе; у пневмоуправляемой 3A210 НО отличается суффиксом (3A210-08-NO). Индекс «20» (3V220) — двухкатушечный (бистабильный) вариант, а не «нормально открытый».
Когда брать распределитель 3/2 вместо 5/2?
3/2 берут для одностороннего цилиндра с пружинным возвратом, для пилотного управления большим 5/2 и для отсечки магистрали — он компактнее 5/2 (по ценам каталога WAALPC выигрыша нет). Для двустороннего цилиндра или активного хода в обе стороны нужен 5/2. Если возврат идёт под нагрузкой или ход длинный, силы пружины часто не хватает — тогда ставят двусторонний цилиндр плюс 5/2.
Какой 3/2 WAALPC подобрать по импортному артикулу?
Подходящий вариант в серии WAALPC 3V подбирается по присоединению и эффективному сечению: 3V110 — G1/8 (10,2 мм²), 3V210 — G1/4 (17,0 мм²), 3V310 — G3/8 (28,0 мм²), 3V410 — G1/2 (50,0 мм²). Пришлите список артикулов — инженер вернёт таблицу с указанием подходящих 3V или 3A по каждой строке.
Можно ли заглушить порт 3 у распределителя 3/2?
Нет. Порт 3 — это выпуск в атмосферу, через него воздух уходит из цилиндра при выключении распределителя. Если его заглушить, цилиндр не вернётся в исходное положение. Если беспокоит шум — ставьте глушитель, а не пробку.
Ещё в каталоге: Распределитель электромагнитный 3/2 MVSC (Mindman-формат), Распределитель электромагнитный 3/2 VF (SMC-формат), Распределители электромагнитные 3/2 SLG (Festo-формат).
