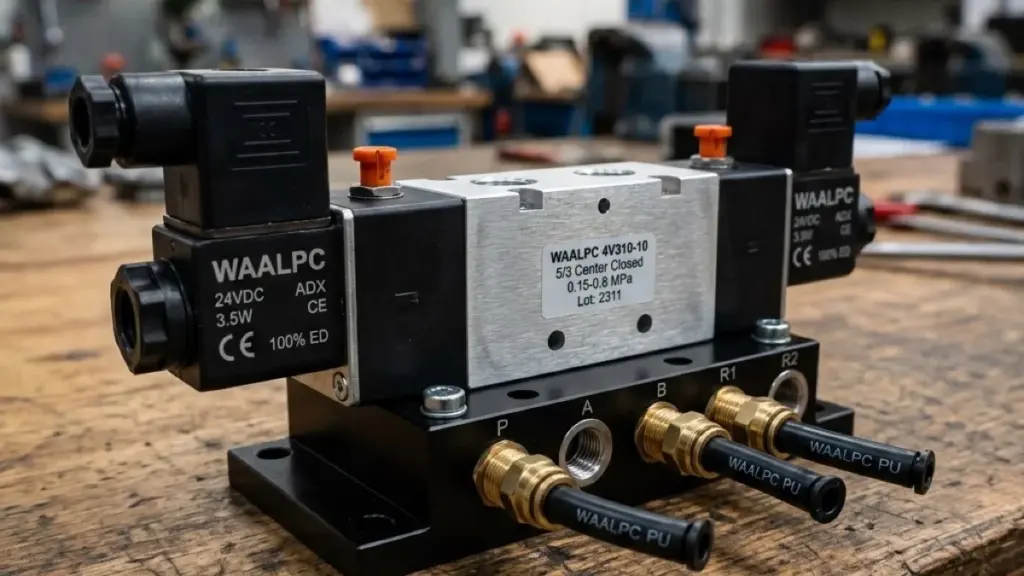

Коротко: Пневмораспределитель 5/3 с закрытым центром — это распределитель с 5 портами и 3 позициями золотника, у которого в средней позиции перекрыты все 5 портов. У рассматриваемого исполнения при снятии сигналов две центрирующие пружины возвращают золотник в центр, перекрывая каналы к обеим полостям. Это не гарантирует точную остановку, удержание нагрузки или отсутствие падения: влияют сжимаемость воздуха, утечки и схема механизма. Это самый распространённый тип 5/3.
Распределители 5/3 с закрытым центром в каталоге WAALPC — серии ниже; пару к импортному коду подбираем по полному артикулу (резьба, Kv, напряжение катушки):
| Серия WAALPC | Резьба | Центр |
|---|---|---|
| 4V230C | G1/4 | закрытый |
| 4V330C | G3/8 | закрытый |
| 4V430C | G1/2 | закрытый |
Пришлите артикул оригинала — инженер вернёт совместимый WAALPC за 1 рабочий день. Распределители 5/3 есть и в других присоединительных форматах — MVSC (Mindman), VF и YSY (форматы SMC); исполнение центра сверяйте по расшифровке кода в карточке серии.
Товары из статьи
Мақаладағы тауарлар
Распределитель 5/3 — это пневмораспределитель с 5 портами и 3 позициями золотника. От 5/2 отличается одной деталью — есть средняя «нулевая» позиция, в которую золотник возвращается двумя центрирующими пружинами. Применяется в схемах с промежуточным перекрытием рабочих каналов. Требуемые остановку и удержание нагрузки обеспечивают расчётом всей схемы; сам распределитель не является аварийным фиксатором.
- 📐 Что такое 5/3 и чем отличается от 5/2
- 🔀 3 типа центральной позиции: закрытая, открытая, давление в обе
- 📊 Когда брать 5/3 вместо 5/2
- 🛒 Модели 5/3 закрытый центр в каталоге
- ❌ 3 типичные ошибки при выборе
- 📐 5/3 дегеніміз не және 5/2-ден немен ерекшеленеді
- 📊 5/2 орнына 5/3 қашан алу керек
- 🛒 5/3 жабық орталықты модельдер каталогта
- ❌ Таңдаудағы 3 типтік қате
Пример задачи: пневмопресс прижимает деталь, затем отпускает. У 5/2 две позиции золотника; у рассматриваемого 5/3 C пружины при снятии сигналов переводят золотник в среднюю позицию с перекрытыми каналами. Одна замена 5/2 на 5/3 C не доказывает защиту от падения пресса: необходимы оценка нагрузки, утечек, остановочного движения и отдельные меры удержания по проекту. Распределитель: 11 100 ₸.
Купить распределитель 5/3: 4V230C-08-DC24V (центр закрытый) — 11 100 ₸; 4V230E-08-DC24V (центр на выхлоп) — 11 100 ₸; 4V330C-10-DC24V — 16 680 ₸; все — в каталоге распределителей.
Содержание статьи (7 разделов)
- 1. Что такое 5/3 и чем отличается от 5/2?
- 2. Какие есть три типа центральной позиции?
- 3. Когда брать 5/3 вместо 5/2?
- 4. Какие модели 5/3 с закрытым центром есть в каталоге WAALPC?
- 5. Какие три типичные ошибки бывают при выборе 5/3?
- Какие материалы пригодятся ещё?
- Какие вопросы чаще всего задают про распределитель 5/3?
1. Что такое 5/3 и чем отличается от 5/2?
1. 5/3 деген не және 5/2-ден немен ерекшеленеді?
Чтобы понять 5/3, проще всего сравнить с 5/2:
5/3-ді түсіну үшін оны 5/2-мен салыстырған оңай:
| Параметр | 5/2 | 5/3 |
|---|---|---|
| Портов | 5 | 5 (те же) |
| Позиций золотника | 2 | 3 (левая / центр / правая) |
| Катушек управления | 1 (моно) или 2 (бистаб) | Всегда 2 |
| Возврат | Пружиной (моно) или второй катушкой (бистаб) | 2 центрирующие пружины |
| Положение по умолчанию | Одна из крайних | Средняя (без тока) |
Ключевая идея: 5/3 — это 5/2 + третья «промежуточная» позиция. Без тока пружины удерживают золотник в центре. Подал ток на левую катушку — золотник сдвинулся влево, цилиндр пошёл «вперёд». Снял ток — снова центр. Подал ток на правую — золотник вправо, цилиндр «назад». Снял — опять центр.
2. Какие есть три типа центральной позиции?
2. Орталық күйдің қандай үш түрі бар?
Самая важная классификация 5/3 — что происходит с потоками воздуха в средней позиции. Это определяет, как ведёт себя цилиндр в нулевом положении.
Закрытый центр (буква C)
Жабық орталық (C әрпі)
В средней позиции все 5 портов перекрыты. На номинальной схеме каналы подачи и выпуска перекрыты; это не означает гарантии нулевых утечек. Что это даёт:
- Обе рабочие линии перекрыты; точная остановка и удержание штока зависят от нагрузки, сжимаемости воздуха и утечек
- При снятии сигналов пружины центрируют золотник; отсутствие движения или падения груза этим не гарантируется
- Промежуточное перекрытие каналов не заменяет рассчитанную защиту от опасного движения
Это самый ходовой тип 5/3. Серия WAALPC 4V230C (буква C — «закрытый»).
Бұл 5/3 түрінің ең жиі қолданылатыны. WAALPC 4V230C сериясы (C әрпі — «жабық»).
Открытый центр (буква E)
Ашық орталық (E әрпі)
В средней позиции порты A и B (рабочие) соединены с атмосферой, а порт P (давление) перекрыт. Что это даёт:
- Рабочие полости соединены с атмосферой; возможность переместить шток рукой зависит от нагрузки, трения и остальных элементов схемы
- Применяется для ручной коррекции позиции — оператор крутит маховик/двигает рычаг
- Также для сброса давления в системе перед обслуживанием
- Сондай-ақ қызмет көрсету алдында жүйедегі қысымды түсіру үшін
Серия WAALPC 4V230E (буква E — «выхлоп»). Реже применяется.
WAALPC 4V230E сериясы (E әрпі — «шығару»). Сирек қолданылады.
Давление в обе стороны (буква P)
Екі бағытқа да қысым (P әрпі)
В средней позиции порты A и B соединены с давлением P, а выхлопы (R1, R2) перекрыты. Что это даёт:
- В обе полости подаётся давление. У цилиндра с односторонним штоком при одинаковом давлении разность идеальных сил равна давлению × площадь штока; направление и наличие движения зависят от нагрузки и потерь.
- Применяется для «мягкого» удержания с малым усилием — например, удерживать дверь приоткрытой
- Редкое применение
- Сирек қолдану
Серия WAALPC 4V230P (буква P — давление в обе линии).
WAALPC 4V230P сериясы (P әрпі — екі желіге қысым).
3. Когда брать 5/3 вместо 5/2?
3. 5/2 орнына 5/3 қашан алынады?
5/3 дороже 5/2 (цены — в карточках серий). Чтобы переплата окупалась, должна быть конкретная причина:
5/3 5/2-ден қымбат (бағалар — сериялар карточкаларында). Артық төлем өтелуі үшін нақты себеп болуы керек:
- Требуется промежуточное перекрытие рабочих линий; точность остановки проверяют отдельно
- Для сбоя питания проектом предусмотрены меры против опасного движения; функцию распределителя проверяют в составе этой схемы
- Прессовые операции с удержанием: удерживающее устройство и допустимое перемещение выбирают отдельно от типа центра
- Фиксаторы и тормоза применяют по проекту механизма; 5/3 C сам по себе не заменяет их
- Цикл «вперёд-назад» с фиксированными крайними позициями — обычное толкание/упаковка
- Нужна максимальная скорость переключения — у 5/3 чуть медленнее из-за центрирования
- Бюджет ограничен — переплата за третью позицию не оправдана задачей
- Точность остановки ±0.1 мм — даже 5/3 не даст, нужен сервопневмопривод
4. Какие модели 5/3 с закрытым центром есть в каталоге WAALPC?
4. WAALPC каталогында 5/3 жабық центрлі қандай модельдер бар?
В нашем каталоге есть несколько модификаций серии 4V230/4V330 — закрытый (C), открытый (E) и под давлением (P, 4V230P — в карточке серии):
5/3 закрытый центр, G1/4″. Закрытие рабочих каналов в средней позиции; безопасное удержание нагрузки этим не подтверждается. 11 100 ₸
⭐ ХИТ 5/3
5/3 открытый центр, G1/4″. Для ручной коррекции позиции, сброса давления. 11 100 ₸
G1/4″
📦 Каталог распределителей → 📞 Уточнить наличие ✉️ info@corneta.kz
📦 Таратқыштар каталогы → 📞 Бар-жоғын нақтылау ✉️ info@corneta.kz
5. Какие три типичные ошибки бывают при выборе 5/3?
5. 5/3 таңдағанда қандай үш типтік қате болады?
❌ Ошибка №1: Купили 5/3 «чтобы остановить цилиндр в точке» — не работает идеально
5/3 закрытый центр останавливает шток, но не мгновенно. Воздух в обеих полостях продолжает «доедать» движение по инерции — шток проходит ещё некоторый путь — сколько, зависит от диаметра, скорости и нагрузки, проверяют на месте. Если нужна точная остановка ±1 мм — добавляйте тормозные клапаны на портах A и B или используйте сервопневмопривод. 5/3 — это «остановить плюс-минус», не «остановить ровно».
❌ Ошибка №2: Перепутали типы центра — взяли открытый вместо закрытого
В каталогах часто пишут просто «5/3» без уточнения типа центра. У серии VUVS буква в артикуле обозначает тип центра, у WAALPC — буква после 230: закрытый 4V230C, открытый 4V230E, давление в обе 4V230P. У открытого центра рабочие каналы соединены с атмосферой, и внешняя нагрузка может перемещать шток. У закрытого каналы перекрыты, однако точная остановка и удержание груза не гарантируются. Покупаете «5/3» в интернете без типа — рискуете получить не то что нужно. Всегда указывайте тип центра при заказе.
❌ Ошибка №3: Рассчитывали на удержание нагрузки одним закрытым центром
Закрытый центр перекрывает рабочие каналы, но сжимаемость воздуха и утечки могут вызвать перемещение штока. Универсального допустимого времени удержания для любой нагрузки нет. Если требуется удерживать груз, по проекту выбирают управляемые обратные клапаны, тормоз штока или другие меры с проверкой всей схемы; одно название такого узла не доказывает безопасность.
Аналог распределителя 5/3 с закрытым центром
Жабық центрлі 5/3 таратқышының аналогы
Для распределителей 5/3 с закрытым центром европейских серий (CPE, VUVG, MFH и др.) совместимый аналог подбираем по полному артикулу: резьба, Kv, напряжение катушки. В каталоге WAALPC закрытый центр — 4V230C (G1/4), 4V330C (G3/8) и 4V430C (G1/2), с той же логикой среднего положения (закрытие всех портов). Производство ISO 9001, прямой контракт без посредников — совместимый аналог обычно дешевле импортного бренда. По артикулу оригинала инженер возвращает совместимый WAALPC 5/3 за 1 рабочий день.
→ Подобрать 5/3 распределитель по артикулу
→ Артикул бойынша 5/3 таратқышты таңдау
Подобрать по теме
Тақырып бойынша таңдау
Какие материалы пригодятся ещё?
Тағы қандай материалдар пайдалы болады?
- 📚 Все типы пневмораспределителей — обзор 2/2, 3/2, 5/2, 5/3
- Распределитель 5/2 — принцип работы и схемы
- Распределитель 3/2 — НО и НЗ, принцип работы
- Распределитель 2/2 vs соленоидный клапан 2W
- Чтение пневмосхем ISO 1219-1
- Подбор клапана онлайн
- Конвертер единиц (Kv ↔ Cv, бар ↔ МПа)
Не нашли нужную модель 5/3?
Қажетті 5/3 моделін таппадыңыз ба?
Под конкретный цилиндр (Ø, ход, рабочее давление) подберём 5/3 с правильным типом центра. Артикул серии VUVS-…-T32 тоже подберём — ответ за 1 рабочий день.
📞 +7 707 540-71-38 ✉️ info@corneta.kz
🔍 совместимый аналог /европейский аналог
Какие вопросы чаще всего задают про распределитель 5/3?
5/3 таратқышы туралы жиі қандай сұрақтар қойылады?
Что такое пневмораспределитель 5/3 с закрытым центром?
Жабық орталықты 5/3 пневмотаратқышы деген не?
Это распределитель с 5 портами и тремя позициями золотника; в средней позиции номинально перекрыты все пять портов. В рассматриваемом пружинно-центрируемом исполнении без сигналов золотник возвращается в центр. Перекрытие каналов не гарантирует точной остановки, длительного удержания нагрузки или отсутствия падения: учитывают сжимаемость воздуха, утечки и всю схему механизма.
Чем закрытый центр отличается от открытого и «давление в обе»?
У закрытого (C) в центре перекрыты все порты, но это не гарантирует удержания груза. У открытого (E, «выхлоп») рабочие порты соединены с атмосферой — шток можно двигать рукой, если позволяют нагрузка, трение, дроссели и демпфер: усилие руки не гарантировано. У «давление в обе» (P) в обе полости подаётся давление; для цилиндра с односторонним штоком при одинаковом давлении разность идеальных сил равна давлению, умноженному на площадь штока, а движение зависит от внешней нагрузки и потерь. Нужный тип центра и меры против опасного движения выбирают по всей схеме; один закрытый центр не является аварийным фиксатором.
Чем заменить импортный распределитель 5/3 с закрытым центром?
В каталоге WAALPC закрытый центр — серии 4V230C (G1/4), 4V330C (G3/8) и 4V430C (G1/2); совместимый аналог конкретного импортного кода подбираем по полному артикулу (резьба, Kv, напряжение катушки). Пришлите артикул оригинала — инженер подберёт аналог за 1 рабочий день.
Когда брать 5/3 с закрытым центром, а не 5/2?
5/2 емес, жабық орталықты 5/3-ді қашан алу керек?
Когда в схеме требуется промежуточно перекрывать рабочие каналы. Точность остановки и удержание нагрузки проверяют отдельно; закрытый центр сам по себе не является аварийной фиксацией. Для обычного цикла «вперёд-назад» по крайним позициям часто используют 5/2, если его функция соответствует схеме.
Удерживает ли закрытый центр шток при длинной паузе?
Жабық орталық ұзақ үзіліс кезінде штокты ұстап тұра ма?
Надёжно — нет. Через внутренние утечки золотника и уплотнений воздух из запертых полостей постепенно стравливается, и шток медленно «уплывает»; как быстро — зависит от нагрузки, качества уплотнений и состояния распределителя. Для требуемого удержания по проекту рассматривают управляемые обратные клапаны (пневмозамок), механический тормоз штока или другие меры; их пригодность и безопасность проверяют в составе конкретной схемы.
