Расчёт Kv/Cv пневмораспределителя под скорость пневмоцилиндра: формула + калькулятор

На сборочном стенде поменяли пневмораспределитель 4V310 на «бюджетный» 4V210 — внешне похожие, оба 5/2 с резьбой G1/4 в каталоге, цена ниже. Цилиндр DSBC-80-200 после замены перестал выходить на заданную скорость 0,5 м/с. Причина не в цилиндре и не в магистрали — у распределителей разная пропускная способность Kv: у 4V210 эффективное сечение S = 17,0 мм² (Kv ≈ 0,87 м³/час по пересчёту из S), у 4V310 — S = 28,0 мм² (Kv ≈ 1,42 м³/час по пересчёту). Для цилиндра Ø80 (площадь 50,3 см²) со скоростью 0,5 м/с по самому распределителю нужен Kv ≈ 1,0 (расчёт ниже): 4V310 его даёт, а 4V210 уже нет, и в реальном тракте с дросселями и трубкой разница превращается в заметную потерю скорости. Для цилиндра поменьше, например DSBC-50, на той же скорости хватило бы и 4V210, поэтому дело не в «дешёвом» клапане вообще, а в том, подходит ли он под размер цилиндра. Параметр, который редко проверяют при замене и который определяет максимальную скорость цилиндра не меньше, чем диаметр поршня и давление. В статье — формула расчёта требуемого Kv через диаметр цилиндра, ход и целевое время отработки, таблица Kv по всей линейке распределителей WAALPC от 4V110 до 4V410, пример расчёта для типового цилиндра DSBC-50 и три типовые ошибки выбора, которые встречаются на каждой третьей наладке.

Подобрать и купить пневмораспределители в каталоге →

Содержание статьи (11 разделов)

1. Как по Kv рассчитать скорость цилиндра?
2. Что такое Kv и Cv — в чём единицы и разница?
3. Какой Kv у серий WAALPC?
4. Как соотносится Kv у Festo VUVS / CPE / MFH и SMC SY с WAALPC?
5. Как выглядит пример расчёта для DSBC-50 с ходом 200 мм?
6. Как работает калькулятор Kv — диаметр, ход, время?
7. Где узкое место — трубка, фитинги или дроссели?
8. Какие типичные ошибки бывают при выборе Kv?
9. Какие материалы пригодятся ещё?
10. Как подобрать товар в каталоге?
11. Какие вопросы чаще всего задают про Kv и скорость цилиндра?

Как по Kv рассчитать скорость цилиндра?

Расчёт пропускной способности распределителя под требуемую скорость цилиндра идёт в два шага. Сначала считается нормальный расход воздуха, который должен пройти через распределитель: Qn = A × v × 60000 × (p_абс / p_атм), где A — площадь поршня в м², v — требуемая скорость штока в м/с, p_абс — абсолютное рабочее давление (для 6 бар избыточных это 7.013 бар), p_атм = 1.013 бар. Результат — расход нормального воздуха в нл/мин. Затем из расхода получают требуемый Kv по связи расхода газа с пропускной способностью при стандартных условиях (вход 6 бар, перепад Δp = 1 бар): Kv = Qn / 1078. Чем выше Kv — тем больше воздуха пропускает распределитель за единицу времени, тем быстрее перемещается шток цилиндра.

Для практической оценки используется упрощённое правило: Kv ≈ A × v × 0.04 (Kv в м³/час по воде, площадь поршня A в см², скорость штока v в м/с при рабочем давлении 6 бар). Например, для цилиндра Ø50 (площадь 19.6 см²), который должен двигаться со скоростью 0.5 м/с, требуется Kv ≥ 19.6 × 0.5 × 0.04 ≈ 0.39 м³/час по самому распределителю. Это означает, что распределителю хватает Kv около 0.4 — серия 4V210 (Kv ≈ 0.87 по пересчёту из S) перекрывает требование с запасом, отдельный «большой» 4V410 для одного такого цилиндра не нужен. Если же выбрать распределитель, у которого Kv меньше требуемого, скорость упадёт пропорционально: при доступном Kv 0.2 вместо 0.4 фактическая скорость составит 0.5 × (0.2/0.4) ≈ 0.25 м/с, то есть вдвое медленнее расчётной. Важная оговорка: это требование к самому распределителю; реальную скорость дополнительно режут трубка, фитинги и дроссели — поэтому на тракт закладывают запас в 2–3 раза (см. раздел про узкое место). Подробнее про серии распределителей — в статье типы пневмораспределителей и их выбор.

Что такое Kv и Cv — в чём единицы и разница?

Kv (метрическая система, Европа) — пропускная способность клапана в кубических метрах в час воды при перепаде давления 1 бар. Cv (имперская система, США) — пропускная способность в галлонах в минуту воды при перепаде 1 psi. Переводной коэффициент: Cv = Kv × 1.156 (или Kv = Cv × 0.865). Для пневматических систем оба параметра пересчитываются из «жидкостной» характеристики в воздушную через коэффициент поправки на сжимаемость и плотность газа.

В каталогах российских поставщиков чаще встречается Kv (м³/час по воде), но иногда указывается Qn в нормальных литрах в минуту воздуха при стандартных условиях (вход 6 бар, перепад Δp = 1 бар, T = +20 °C). Связь между Kv по воде и Qn по воздуху: Qn (нл/мин) ≈ Kv × 1078 при стандартных условиях. То есть распределитель с Kv 1.0 м³/час пропускает примерно 1078 нормальных литров воздуха в минуту при входном давлении 6 бар и перепаде 1 бар. Эта формула приближённая (точная зависит от соотношения давлений на входе и выходе через коэффициент критического истечения), но для оценочных расчётов выбора распределителя её достаточно.

Третий встречающийся параметр — диаметр условного прохода DN (мм). Он связан с Kv эмпирически: для распределителей 5/2 типового исполнения Kv ≈ (DN)² × 0.015. Распределитель DN8 (4V210) → Kv ≈ 0.96 (по пересчёту из S — 0.87); DN10 (4V310) → Kv ≈ 1.5 (по пересчёту из S — 1.42). Формула работает для DN5-DN10; на DN15 (4V410) она уже завышает результат в 1,4 раза (даёт ≈3.4 вместо ≈2.4 по пересчёту из S) — на бо́льших проходных сечениях геометрия золотника перестаёт расти чисто квадратично. Это очень грубая оценка: первичное — эффективное сечение S из мануала WAALPC 2025, Kv по нему пересчитывается.

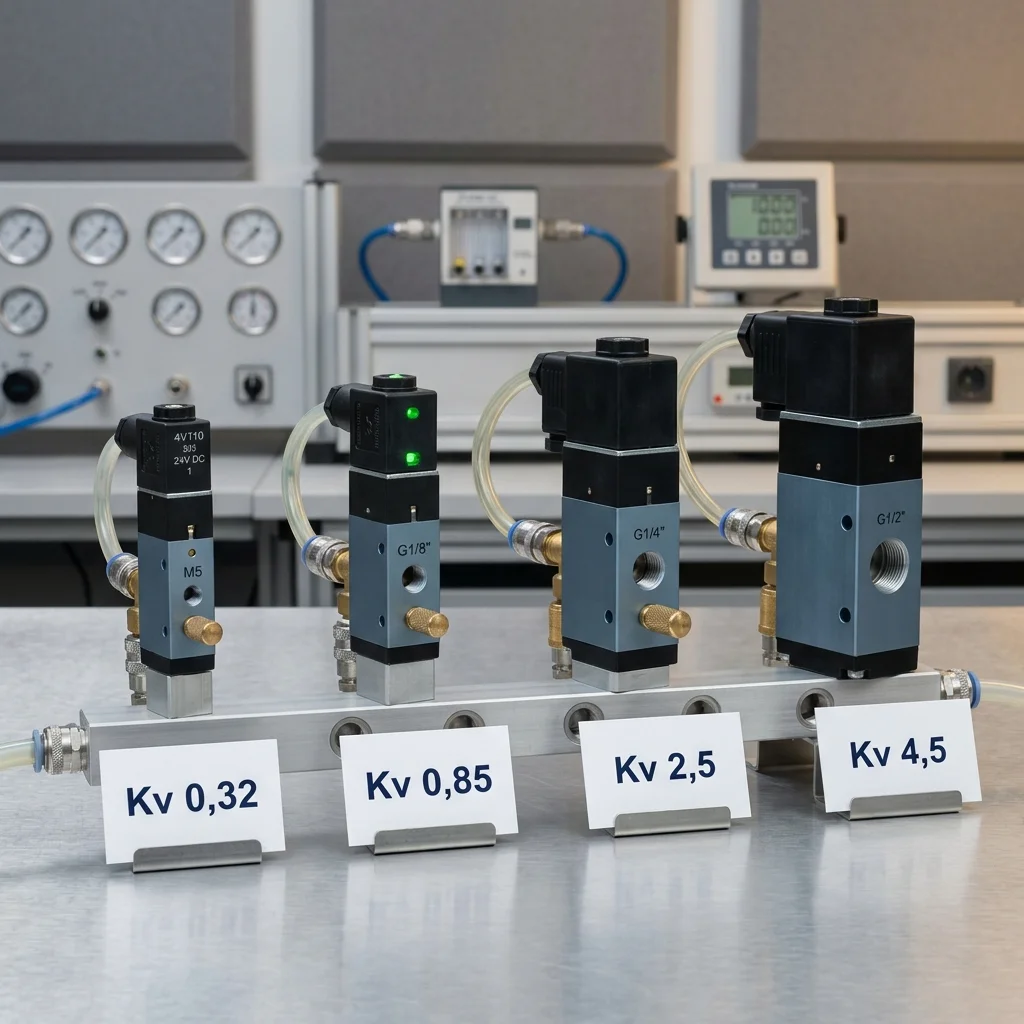

Какой Kv у серий WAALPC?

листайте таблицу вбок →

Первичная паспортная величина — эффективное сечение S = … мм² (мануал WAALPC 2025, стр. 20). Kv, Cv и Qn в таблице — не паспортные, а ≈, по пересчёту из S: Cv = S / 17, Kv = 0,865 · Cv, Qn ≈ Kv × 1078 (вход 6 бар, Δp = 1 бар). Тот же пересчитанный Cv указан на карточках серий на сайте. Значения соответствуют исполнению 5/2 с электрическим управлением 24 В DC; у 5/3 сечение меньше: 4V130 — 8,6, 4V230 — 13,6, 4V330 — 21,3, 4V430 — 40,0 мм².

листайте таблицу вбок →

Закономерность: с увеличением размера на одну ступень (4V110 → 4V210 → 4V310 → 4V410) эффективное сечение S, а с ним и пересчитанный Kv растут примерно в 1,6–1,7 раза. Это объясняется тем, что площадь проходного сечения растёт квадратично с DN, но добавляется ещё нелинейное снижение коэффициента местных сопротивлений при большем диаметре. Поэтому экономия в один типоразмер «вниз» оборачивается снижением пропускной способности на 40%, а в реальном тракте с дросселями и трубкой — заметным замедлением цикла.

Как соотносится Kv у Festo VUVS / CPE / MFH и SMC SY с WAALPC?

В обслуживании парков часто встречается обратная задача: распределитель импортного производства уже стоит, паспортный Kv известен, нужно подобрать совместимый по пропускной способности артикул из доступных серий. Сведённая ниже таблица сопоставляет распределители Festo (VUVS, CPE, MFH) и SMC (SY, VFR) с типоразмерами WAALPC 4V/3V по Kv (для WAALPC — ≈, по пересчёту из S) — WAALPC 4V/3V резьбовые, к плите ISO 5599-1 не относятся, подбор идёт только по Kv и резьбе присоединения.

листайте таблицу вбок →

Это сравнение только по пропускной способности и резьбе присоединения, а не совместимые аналоги. Подтверждённые по полному коду пары в нашей базе: Festo VUVS-L20-M52-MD-G18-F7-1C1 → 4V110-06-DC24V, VUVS-L25-M52-MD-G14-F8-1C1 → 4V210-08-DC24V, CPE18-M1H-5L-1/4 → 4V210-08-DC24V, SMC SY5120-5LZD-01 → YSY5120-5LZD-01, SY7120-5LZD-02 → YSY7120-5LZD-02. Совпадают схема 5/2 (или 3/2 для 3V) и размер порта (тип резьбы — по коду: у Festo G, у SMC без F — Rc, у YSY — G, у 4V/3V — G); крепёж и габариты у резьбовых 4V/3V свои, место установки сверяют по чертежу. У наших распределителей резьба портов G, у SMC SY — Rc: для подключения нужен переходник или фитинги под G.

Низкий Kv как диагностический сигнал. Если в работающей системе паспортный Kv стоящего распределителя ниже расчётного (например, под DSBC-50 с временем хода 1 с по самому распределителю достаточно Kv ≈ 0.15, но если в схеме стоит распределитель с Kv 0.08 — он уже становится узким местом) — это не повод сразу искать аналог. Сначала проверьте, не был ли распределитель изначально подобран под другую модель цилиндра или меньшее быстродействие. Переход с импортного распределителя на совместимый WAALPC оправдана, когда: паспортный Kv совпадает с расчётным в пределах ±15%, исходный артикул снят с поставки или срок ожидания > 8 недель, либо стоимость восстановления > 30% от стоимости нового узла. Подбор по Kv с проверкой совместимости плит и катушек 24 В DC выполняется за 1 рабочий день — страница услуги.

Как выглядит пример расчёта для DSBC-50 с ходом 200 мм?

листайте таблицу вбок →

Задача с реального стенда: пневмоцилиндр DSBC-50-200, нагрузка 30 кг, давление 6 бар, требуется время хода вперёд 1.0 секунда (скорость 0.2 м/с). Какой распределитель нужен?

Шаг 1. Площадь поршня. Для диаметра 50 мм: A = π × D² / 4 = 3.14 × 50² / 4 = 1963 мм² = 19.63 см² = 0.001963 м².

Шаг 2. Объём камеры за один ход. V = A × S = 0.001963 м² × 0.2 м = 0.000393 м³ = 0.393 литра.

Шаг 3. Объёмный расход воздуха при цикле. Скорость штока 0.2 м/с — это рабочий объёмный расход Q = A × v = 0.001963 × 0.2 = 0.000393 м³/с = 23.6 л/мин рабочего объёма. С учётом давления 6 бар (абсолютное 7.013) пересчёт в нормальный расход: Qn = Q × p_абс / p_атм = 23.6 × 7.013 / 1.013 = 163 нл/мин.

Шаг 4. Требуемый Kv. Из связи Qn = Kv × 1078 (при входе 6 бар и Δp = 1 бар) получаем Kv = Qn / 1078 = 163 / 1078 ≈ 0.15 м³/час. То есть самому распределителю, чтобы прокачать DSBC-50 со скоростью 0.2 м/с, достаточно Kv всего около 0.15 — это перекрывается даже младшей серией 4V110 (Kv ≈ 0.52 по пересчёту из S = 10,2 мм²), не говоря о 4V210.

Получается, что для DSBC-50 со скоростью 0.2 м/с требуемый Kv по распределителю — порядка 0.15, и его с многократным запасом покрывает компактный 4V210 (Kv ≈ 0.87, S = 17,0 мм²). Запас по распределителю здесь намеренно большой: реальную скорость дополнительно режут трубка, фитинги и особенно дроссели, поэтому на весь тракт закладывают кратность 2–3. Для DSBC-50 на средних скоростях практический выбор — 4V210; шаг к 4V310/4V410 нужен только при крупных цилиндрах Ø63–100 или высоких скоростях.

Шаг 5. Проверка через упрощённое правило. Kv ≈ A_цилиндра × v × 0.04 = 19.63 × 0.2 × 0.04 ≈ 0.16 — совпадает с пошаговым расчётом. Если хотим скорость 0.5 м/с, требуемый Kv по распределителю = 19.63 × 0.5 × 0.04 ≈ 0.39 — этого по-прежнему хватает у 4V210 (Kv ≈ 0.87, запас ≈ в 2,2 раза). Для скорости 1.0 м/с: Kv ≈ 19.63 × 1.0 × 0.04 ≈ 0.79 — здесь уже разумно взять 4V310 (Kv ≈ 1.42): у 4V210 (≈ 0.87) запас над расчётным 0.79 всего около 10%, а на тракт нужно 2–3 раза. Уточнить расчёт можно через калькулятор подбора Kv/Cv клапана и калькулятор скорости пневмоцилиндра.

Как работает калькулятор Kv — диаметр, ход, время?

Для быстрого подбора распределителя без расчётов вручную используйте онлайн-калькулятор. Вводится диаметр цилиндра в мм, ход в мм, требуемое время полного хода в секундах. Калькулятор выдаёт требуемый Kv с запасом на тракт и рекомендует подходящую серию распределителя WAALPC. Для типовых задач разводки в промышленной автоматизации получается следующая шпаргалка (запас на трубку, фитинги и дроссели уже учтён).

листайте таблицу вбок →

Таблица составлена для типового рабочего давления 6 бар и нагрузки до 60-70% от максимального усилия цилиндра. При большей нагрузке нужен запас по Kv 30-50% — то есть на одну ступень выше указанного в таблице. Для расчёта скорости при фактической нагрузке используйте отдельный калькулятор Kv пневмоконтура — бутылочное горло, который учитывает не только распределитель, но и местные сопротивления в трубопроводе.

Где узкое место — трубка, фитинги или дроссели?

Распределитель — не единственный элемент, ограничивающий скорость цилиндра. Между распределителем и цилиндром стоят пневмолиния (трубка определённого диаметра), цанговые или резьбовые фитинги, дроссели с обратным клапаном для регулировки скорости. Каждый из этих элементов имеет свой Kv. Суммарный Kv цепочки рассчитывается как корень из суммы обратных квадратов:

1 / Kv_общий² = 1 / Kv_распр² + 1 / Kv_трубки² + 1 / Kv_фитингов² + 1 / Kv_дросселя²

Эта формула показывает, что узким местом становится элемент с самым низким Kv. Например, если распределитель 4V410 (Kv ≈ 2.4 по пересчёту из S), трубка PU 8×6 на 5 м (Kv эквивалентный заметно выше, чем у распределителя), два цанговых фитинга PC 8 (Kv каждого тоже выше), но между ними стоит дроссель SL08-02 в прикрытом положении (например, Kv 0.3) — общий Kv цепочки не выше 0.3. То есть весь расчёт «выбрал правильный распределитель» обнуляется одним прижатым дросселем. Именно поэтому на распределитель закладывают запас в 2–3 раза против чисто расчётного значения: запас идёт не «впрок», а на компенсацию потерь в тракте.

Поэтому при диагностике медленного цилиндра — сначала проверяйте дроссели и трубки, потом распределитель. Подробнее про диагностику медленной системы — в статье пневмосистема работает медленно: диагностика.

Какие типичные ошибки бывают при выборе Kv?

• Путать Kv по воде с Qn по воздуху. В некоторых каталогах указывается Kv для жидкости (м³/ч по воде), в других — Qn для воздуха (нл/мин). Связь Qn ≈ Kv × 1078 при стандартных условиях. Если перепутать единицы — ошибка более чем в тысячу раз. Всегда смотрите на размерность параметра в паспорте.
• Сравнивать распределители только по резьбе. 4V210 и 3V210 оба имеют резьбу G1/4, но первый 5/2 со встроенными мостами, второй 3/2 с прямым проходом — у них разные Kv для одинаковой задачи. Сравнивайте по Kv, не по присоединительному размеру.
• Брать «с запасом» в десятки раз. Распределитель 4V410 на цилиндр Ø25 — это пушка по воробьям. Цилиндр не сможет использовать весь Kv (его ограничит фитинг и сам поршень), но переплата составит 2-3 раза. Запас по Kv 2-3 раза против чисто расчётного значения — оптимально, он компенсирует потери в трубке и дросселях; больше — уже лишнее.
• Не учитывать местные сопротивления. Если между распределителем и цилиндром стоит 8-метровая трубка PU 6×4 и два цанговых фитинга 6 мм — фактический Kv цепочки в 2-3 раза ниже, чем у распределителя. Считайте всю цепочку.
• Игнорировать дроссели. Дроссель с обратным клапаном в выхлопной линии цилиндра имеет переменный Kv: у почти закрытого винта он близок к нулю, у открытого — максимальный (по паспорту дросселя). При диагностике скорости первым делом проверяйте положение дросселей, а не сразу меняйте распределитель.
• Не сверять с фактическим давлением. Все паспортные Kv даны при Δp = 1 бар. Если в вашей системе фактический перепад 0.3 бар (длинная магистраль с потерями) — фактическая пропускная способность распределителя падает в √(1/0.3) ≈ 1.83 раза. Считайте под реальный Δp.

Чем отличаются Kv и Cv — разница Kv и Cv.

Подобрать по теме

Какие материалы пригодятся ещё?

• Типы пневмораспределителей и их выбор
• Расчёт Kv пневмоконтура — где бутылочное горло
• Пневмораспределитель 5/2 — схема подключения
• Пневмосистема работает медленно: 7-шаговая диагностика
• Калькулятор подбора Kv/Cv клапана
• Калькулятор скорости пневмоцилиндра
• Расчёт усилия пневмоцилиндра

Как подобрать товар в каталоге?

листайте таблицу вбок →

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-80-300, DSBC-100-25, DSBC-100-800, DSBC-50-400.

Какие вопросы чаще всего задают про Kv и скорость цилиндра?

В чём разница между Kv и Cv?

Kv — пропускная способность в м³/час воды при перепаде 1 бар (метрическая система, Европа). Cv — в галлонах в минуту воды при перепаде 1 psi (имперская система, США). Переводной коэффициент Cv = Kv × 1.156. В каталогах WAALPC и большинства российских поставщиков используется Kv; в каталогах американских и японских производителей — Cv. Оба параметра описывают одну и ту же физическую величину в разных единицах.

Можно ли использовать Kv по воде для расчёта воздуха?

Напрямую — нет. Нужен пересчёт через коэффициент поправки на сжимаемость газа: Qn (нл/мин воздуха) ≈ Kv (по воде) × 1078 при входе 6 бар и перепаде 1 бар. Для оценочных расчётов выбора распределителя эта формула достаточна. Для точных расчётов потоков воздуха при околокритическом истечении (когда давление падает более чем вдвое) применяются более сложные формулы из стандарта ISO 6358 — для типовой пневматики 6 бар они не нужны.

Что важнее — Kv распределителя или диаметр трубки?

Оба важны. Если распределитель имеет большой Kv (4V410, Kv ≈ 2.4 м³/час по пересчёту из S), но к нему подведена тонкая трубка PU 6×4 — узким местом станет трубка, и реальная скорость цилиндра упадёт в 2-3 раза. И наоборот: большая трубка PU 12×10 не поможет, если на ней стоит 4V110 (Kv ≈ 0.52). Считайте Kv всей цепочки от магистрали до цилиндра по формуле обратных квадратов.

Как проверить фактический Kv распределителя на месте?

Метод 1: подключить расходомер сжатого воздуха (Bronkhorst, IFM или российский аналог) в линию после распределителя и замерить расход при известном перепаде давления (по двум манометрам до и после распределителя). Метод 2: косвенно через измерение времени отработки цилиндра — если паспортное время 0.7 секунды, а фактическое 1.2 — реальный Kv в (1.2/0.7) ≈ 1.7 раза ниже паспортного, что говорит либо о загрязнении распределителя, либо о потере давления на длинной магистрали.

Нужно ли учитывать температуру при расчёте Kv?

Для типовой пневматики при +5…+40 °C поправка незначительная (1-3% от базового Kv) и в практических расчётах не учитывается. Для систем с горячим воздухом (+80…+120 °C) или морозом (-30…-10 °C) поправка через √(T_базовая / T_фактическая) в Кельвинах: при +100 °C плотность воздуха падает на 21%, и нормальный расход (в нл/мин) через тот же распределитель снижается примерно на 11%; при -20 °C наоборот, воздух плотнее, и нормальный расход растёт примерно на 8%. Сам Kv — конструктивная величина и от температуры не меняется.

Почему два распределителя с одинаковой резьбой имеют разный Kv?

Резьба соединения (G1/4, G3/8, G1/2) не определяет пропускную способность — это только размер фитинга. Внутреннее проходное сечение и геометрия золотника могут сильно отличаться у разных производителей и серий. Например, 4V210 и 3V210 оба имеют G1/4, но различаются схемой (5/2 против 3/2) и числом портов, что влияет на гидравлическое сопротивление. Всегда сверяйтесь с паспортным Kv, а не с резьбой.

Связанные расчёты: калькулятор усилия пневмоцилиндра, устойчивость штока по Эйлеру, обследование утечек.
