Пневмоавтоматика — раздел о компонентах и схемах управления в пневматических системах. Здесь собраны материалы о распределителях, клапанах, пневмоостровах, датчиках положения, логике управления и интеграции с ПЛК. Пневматика — один из наиболее экономичных приводов для автоматизации: простота, скорость, безопасность во взрывоопасных средах.
Что такое пневмоавтоматика
Пневмоавтоматизация — автоматизированное управление производственным процессом с использованием сжатого воздуха в качестве рабочего тела. Базовые элементы системы:
Источник давления — компрессор, ресивер, ФРЛ-блок

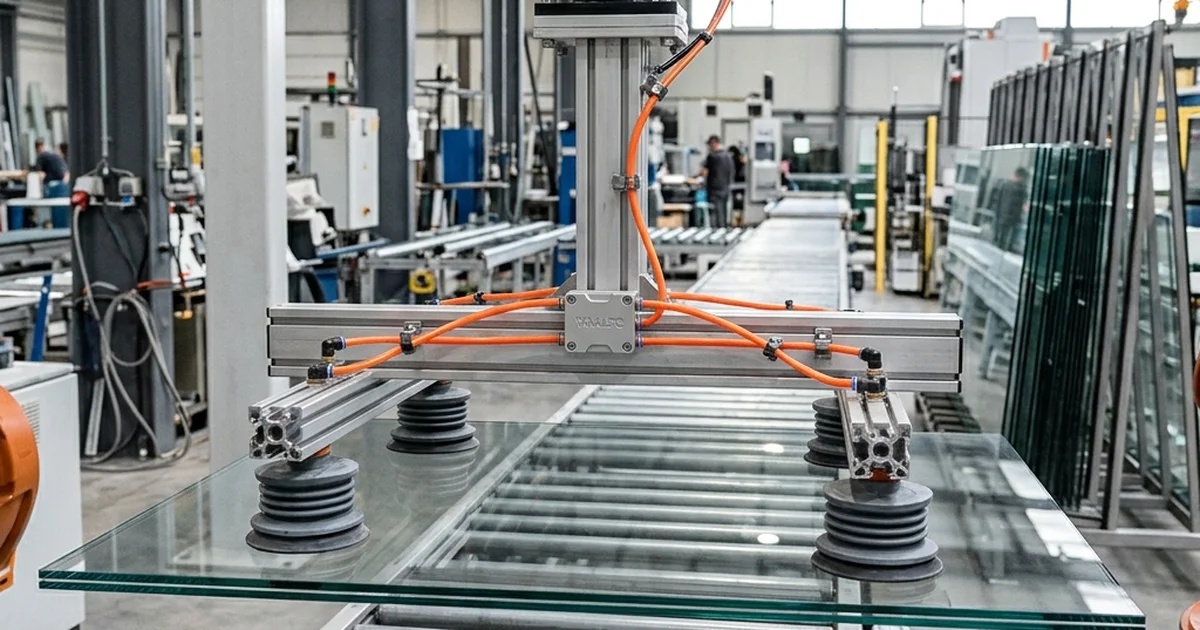

Исполнительные устройства — пневмоцилиндры, пневмодвигатели, вакуумные присоски
Управляющая арматура — распределители, клапаны, пневмоострова
Система управления — ПЛК, кнопки, концевые выключатели, пневмологика
Обратная связь — датчики положения, датчики давления

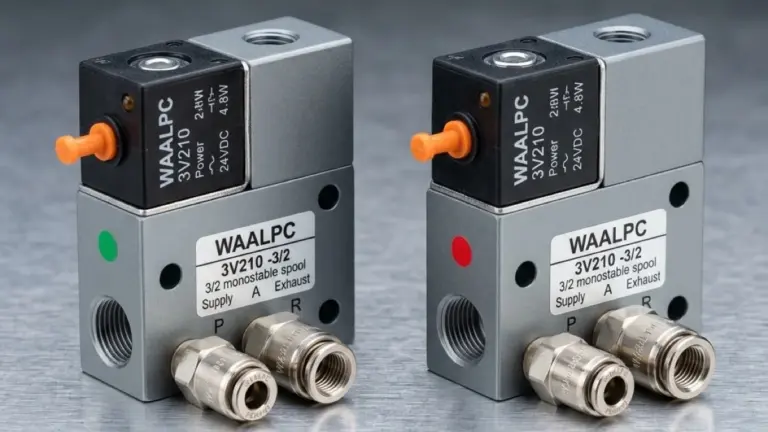

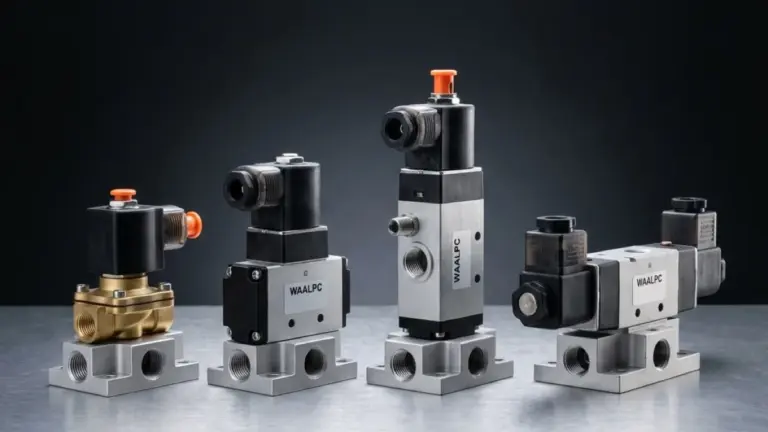

Пневматические распределителиРаспределители3/2 — базовое управление
Для управления цилиндрами одностороннего действия (с возвратной пружиной) и пневматическими клапанами. 3 порта, 2 позиции. Варианты NO (нормально открытый) и NC (нормально закрытый). Распределители 3/2.
Распределители 5/2 — стандарт для цилиндров двустороннего действия

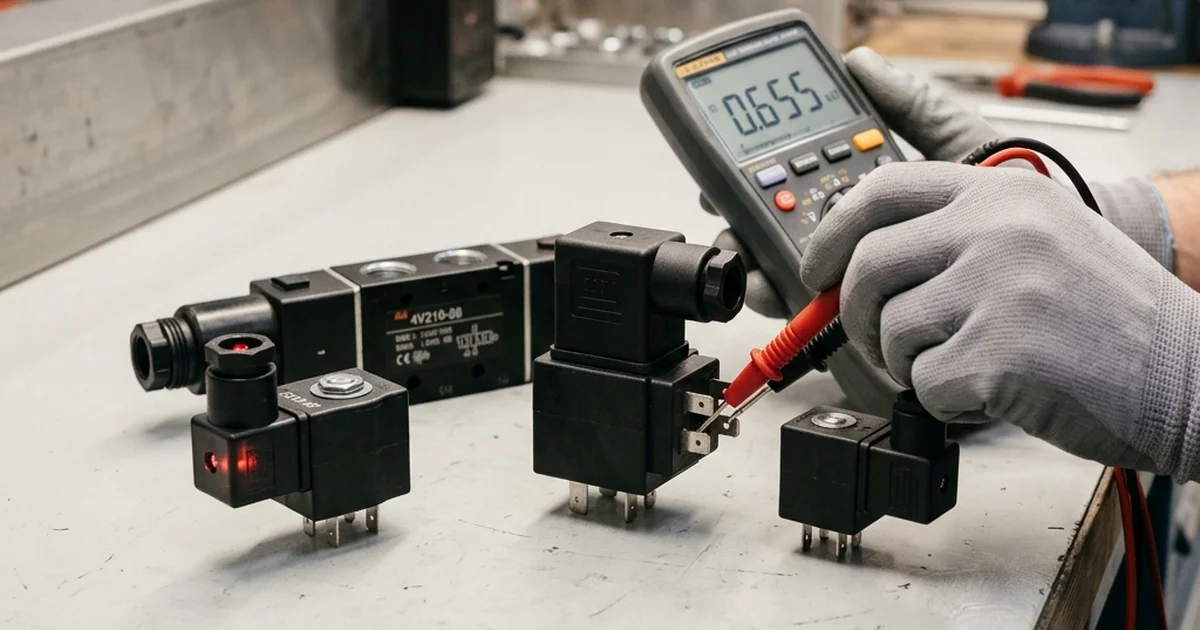

Основной тип: 5 портов, 2 позиции. При переключении воздух попеременно подаётся на обе полости цилиндра. Моностабильные (одна катушка + пружина) или бистабильные (две катушки, импульсное управление). Распределители 5/2 + схема подключения.Напряжения катушек24В DC — стандарт ПЛК (Siemens, Omron, Mitsubishi), 90% применений
12В DC — мобильная техника, батарейное питание
220В AC — прямое подключение к промсети без блока питания

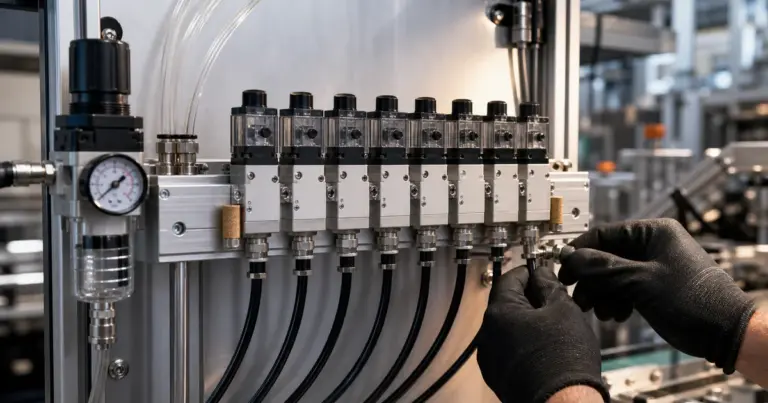

Пневмоострова — модульная автоматизация
Пневмоостров — сборка из 4–16 распределителей на единой базовой плите. Одно подключение воздуха и один электрический разъём вместо десятков. Экономит место, упрощает монтаж, поддерживает fieldbus-интерфейсы (PROFIBUS, PROFINET, CANopen, EtherCAT). Стандарт ISO 15407. Аналоги европейских брендов VTUG/VTSA, японских аналогов SY, итальянских аналогов Series H.Датчики положенияпневмоцилиндра
Для обратной связи с ПЛК используются бесконтактные датчики, монтируемые на корпусе цилиндра с магнитным поршнем:
Геркон (reed-switch) — простой, недорогой, PNP/NPN/2-wire. Ресурс 10⁸ срабатываний.
Датчик Холла — бесконтактный, без износа, ресурс неограничен. Для ответственных применений.
Магнитосопротивительный — продвинутая электронная обработка, устойчивость к помехам.
Подробнее: Датчики положения.
Логика управления пневматикой
Пневмологика (чисто пневматическое управление)
Распределители 3/2 могут работать как логические элементы «И», «ИЛИ», «НЕ». Применяется во взрывоопасных средах (например, химические цеха), где электричество запрещено или опасно.ЭлектропневматикаСамый распространённый вариант: ПЛК выдаёт сигнал на электромагнитную катушку распределителя, катушка переключает поток воздуха. Быстрое, гибкое, программируемое управление. Стандарт промышленной автоматизации.
Пропорциональное управление
Пропорциональный распределитель позволяет плавно регулировать скорость и усилие цилиндра аналоговым сигналом 4–20 мА или 0–10 В. Применяется для позиционирования, плавного пуска тяжёлых нагрузок, точных операций.
Быстродействие и скорость срабатывания
Время срабатывания распределителя (от сигнала до переключения потока) — 10–30 мс для стандартных клапанов, 2–5 мс для высокоскоростных. В быстрых циклах (> 30 ц/мин) это становится критичным. Также важны: диаметр магистрали, пропускная способность (Cv) клапана, инерция нагрузки.
Клапаны специального назначения
Клапан плавного пуска (плавный пуск)
Плавно нарастает давление при включении системы, избегая гидравлических ударов и резких стартов тяжёлых цилиндров. Подробнее: Клапан плавного пуска.
Обратный клапан
Пропускает воздух только в одну сторону. Применяется в схемах с ресиверами, для предотвращения обратного потока при отключении давления. Обратные клапаны.
Клапан быстрого выхлопа
Ускоряет возврат цилиндра, сбрасывая воздух из штоковой полости напрямую в атмосферу вместо длинной магистрали до распределителя. Увеличивает скорость в 2–5 раз.
Типовые схемы автоматизации
В нашей библиотеке — готовые схемы для популярных задач:
Пневмопресс с двумя цилиндрами (зажим + рабочий ход)
Поворотный стол с пневмоприводом
Упаковочный автомат с синхронизацией 4 цилиндров
Подъёмник-опускатель с концевыми выключателями
Пневматический зажим с защитой от срыва
Все схемы можно открыть и отредактировать в Конструкторе пневмосхем.
