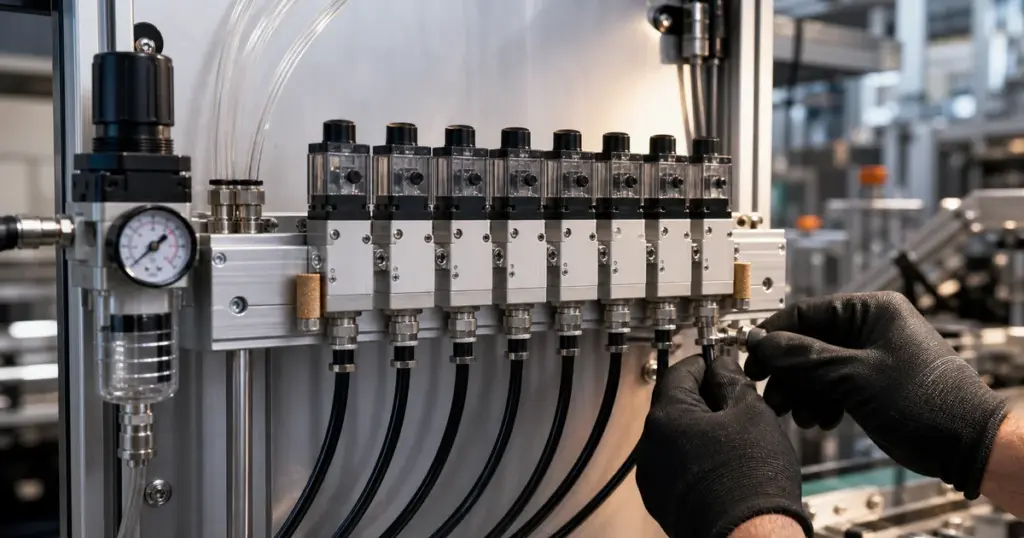

Как работает пневмоостров: сжатый воздух подают в один общий канал монтажной плиты, каждый распределитель берёт его оттуда и по сигналу катушки направляет в свои выходы A и B к цилиндру; отработанный воздух уходит в общий выхлопной канал с глушителем, а катушки получают сигналы по общему многоконтактному разъёму или полевой шине вместо отдельного кабеля на каждый клапан.
Товары из статьи
На упаковочном автомате с восемью пневмоцилиндрами при индивидуальном монтаже каждый распределитель получает свою трубку подачи от блока подготовки воздуха, свой кабель до контроллера и свои точки утечек. Пневмоостров собирает те же распределители на одну монтажную плиту: один подвод воздуха, одна кабельная трасса, в 3–4 раза меньше соединений. В этой статье — конструкция, выбор плиты, протоколы связи и расчёт экономии по числу деталей и часам монтажа на реальных артикулах WAALPC.
Короткое определение и базовые термины — в опубликованном FAQ «Пневмоостров: что это». Здесь разбираем следующий уровень: когда остров выгоден, как посчитать расход, какую плиту взять и на чём не споткнуться при проектировании.
Купить для сборки блока: 4V210-08-DC24V — 7 200 ₸; плита 200M-8F G1/4 на 8 позиций — 5 160 ₸; цанговый фитинг PC08-02 — 370 ₸; все распределители — в каталоге.
Подобрать по каталогу
Содержание статьи (10 разделов)
- С чего начинается подбор пневмоострова?
- 1. Зачем нужен пневмоостров?
- 2. Как устроен пневмоостров?
- 3. Шина или провода — какой протокол связи выбрать?
- 4. Как рассчитать экономию на реальных артикулах?
- 5. Какие пять ошибок проектирования бывают?
- 6. Как спроектировать пневмоостров с нуля?
- 7. Какие вопросы чаще всего задают про пневмоостров?
- Что в итоге?
- Какие материалы пригодятся ещё?
С чего начинается подбор пневмоострова?
Из Qостров следуют три решения: размер плиты (расход на позицию), диаметр трубки подвода (калькулятор диаметра трубки) и типоразмер блока ФРЛ. Ниже пройдём весь путь до конкретных артикулов и цен.
1. Зачем нужен пневмоостров?
Три проблемы индивидуального монтажа
- Соединения и утечки: у 8 отдельно стоящих распределителей — 8 фитингов подачи плюс соединения на тройниках магистрали, итого 16–20 пневматических точек, каждая из которых со временем может «засвистеть». Кабельные соединения воздух не теряют, но добавляют часы монтажа.
- Обслуживание: найти неисправный распределитель среди разбросанных по станку — время; на острове все позиции перед глазами.
- Комплектация: каждый отдельный распределитель — свои фитинги, свои глушители, свой кабель до контроллера.
Было: 8 трубок + 8 кабелей
Стало: 1 подвод + 1 трасса
👉 Готовые пневмоострова 200M на 2–20 позиций — срок в карточке →
2. Как устроен пневмоостров?
Пять основных компонентов
✓ Модульность: пневмоостров собирается как конструктор. Нужно 6 позиций — берёте плиту на 6. Завтра добавили цилиндр — заняли резервную позицию, сняв заглушку. Для компактных островов есть и узкие распределители серии 371 шириной 10 мм.
Типы монтажных плит
листайте таблицу вбок →
| Стандарт / тип | Ширина клапана | Qn, л/мин (макс. на позицию) | Применение |
|---|---|---|---|
| Резьбовой коллектор 200M (питание коллектора G1/4; порты клапанов 4V200 — G1/4) | 22 мм | ≈900–1200 | Бюджетные острова 2–20 позиций, каталог CORNETA.KZ |
| ISO 15407-1, типоразмер 18 мм | 18 мм | ≈500–700 | Компактные острова, малые цилиндры |
| ISO 15407-1, типоразмер 26 мм | 26 мм | ≈1000–1400 | Средние расходы |
| ISO 5599-1, размер 1 | крупный корпус | ≈1100–1400 | Большие расходы, тяжёлые приводы |
| ISO 5599-1, размер 2 | крупный корпус | ≈2300–3000 | Крупные цилиндры, быстрые циклы |
| Вендорские (Festo VTUG, SMC SY) | различная | по каталогу | Привязка к одному производителю |
Примечание. Ширины 18 и 26 мм относятся к стандарту ISO 15407-1; ISO 5599-1 описывает более крупные присоединительные размеры 1–4. Интерфейс NAMUR (VDI/VDE 3845) — это не тип плиты пневмоострова, а стандарт монтажа распределителя на пневмопривод трубопроводной арматуры (шаровые краны, заслонки), к островам он отношения не имеет.
⚠ Вендор-зависимость — главный стратегический выбор. Проприетарная плита (Festo VTUG, SMC SY) означает, что аналог клапана — только у этого производителя, по его цене и срокам. Плиты по ISO 15407-1 / ISO 5599-1 и резьбовые коллекторы под массовый формат 4V дают совместимость: распределитель любого поставщика с тем же присоединением встаёт на ту же позицию.
3. Шина или провода — какой протокол связи выбрать?
Без шины (классика): каждая катушка — 2 провода на клемму контроллера. 8 распределителей = 16+ проводов. Просто, дёшево, но много кабеля.
С промышленной шиной: 1 кабель Ethernet от контроллера до модуля на острове, модуль управляет всеми катушками по цифровому протоколу и отдаёт диагностику.
| Подключение | Типовые контроллеры | Скорость |
|---|---|---|
| Индивидуальные катушки | любой | дискретные сигналы |
| Многоконтактный разъём (D-Sub) | любой | дискретные сигналы |
| IO-Link | любой, через IO-Link-мастер | 230,4 кбит/с |
| Profinet | Siemens S7-1200/1500 | 100 Мбит/с |
| EtherCAT | Beckhoff, Omron | 100 Мбит/с, детерминированный |
Число узлов в сети ограничивает не протокол, а конкретный контроллер — уточняйте по его паспорту.
✓ Совет: для острова до 12 позиций на одном станке шинный модуль обычно не окупается — дешевле индивидуальные катушки или разъём D-Sub. Шина оправдана при трёх и более островах, распределённой архитектуре линии и потребности в диагностике. Если контроллер Siemens — Profinet, если Beckhoff/Omron — EtherCAT.
👉 Распределители 5/2 для пневмоостровов — подбор по расходу и напряжению →
4. Как рассчитать экономию на реальных артикулах?
Завод: 10 станков × 8 цилиндров = 80 распределителей 5/2. Берём массовую связку CORNETA.KZ: распределитель 4V210-08 (DC24V) — 7 200 ₸ и плита 200M-8F G1/4 на 8 позиций — 5 160 ₸. Обвязка: цанговый фитинг PC08-02 — 370 ₸, глушитель BSL-02 — 360 ₸; неиспользуемые резьбовые порты закрывают заглушкой с шестигранником.
| Статья | Индивидуальный монтаж (80 распределителей) | Пневмоострова (10 × 200M-8F) |
|---|---|---|
| Распределители 4V210-08 DC24V | 80 шт. | 80 шт. |
| Плиты 200M-8F G1/4 | — | 10 шт. |
| Фитинги подачи PC08-02 | 80 шт. | 10 шт. |
| Глушители BSL-02 | 160 шт. | 20 шт. |
| Трубка подачи 8 мм* | ≈160 м | ≈20 м |
| Монтаж* | 120 ч | 40 ч |
* Позиции со звёздочкой — оценка по типовому объёму работ; цены артикулов — в карточках каталога. Шинные модули в расчёт не включены: на 200M катушки подключаются индивидуально, это самый дешёвый вариант для 8 позиций. Экономия «один жгут вместо восьми кабелей» относится к островам с общим разъёмом или шиной; у плиты 200M общей шины нет, кабель к каждой катушке остаётся, а экономия получается на пневматической обвязке.
✓ Главная экономия — монтаж. Компонентов при этом нужно меньше, но основные деньги — трудозатраты: разводка трубок и кабелей при индивидуальном монтаже втрое дороже. Плюс невидимая в смете статья — утечки воздуха: каждая лишняя точка соединения со временем начинает стоить денег.
5. Какие пять ошибок проектирования бывают?
6. Как спроектировать пневмоостров с нуля?
Пошаговый алгоритм для инженера-автоматчика:
- Составьте список цилиндров: тип управления (5/2, 3/2, 5/3), количество, расход каждого — считается в калькуляторе расхода воздуха.
- Посчитайте пиковый расход острова по формуле из начала статьи: сумма расходов × коэффициент одновременности.
- Выберите типоразмер плиты по расходу на позицию: коллектор 200M / ISO 15407-1 (18 или 26 мм) до ~1400 л/мин, ISO 5599-1 — выше. Подобрать распределитель по расходу помогает подбор распределителя.
- Определите число позиций: количество клапанов + 2–3 резервные.
- Решите вопрос подключения: до 12 позиций — индивидуальные катушки или D-Sub; шина Profinet/EtherCAT — при распределённой архитектуре (раздел 3).
- Подберите ФРЛ: пропускная способность блока подготовки воздуха ≥ расход острова × 1,3 — например, серия AC закрывает большинство пневмоостровов по расходу.
- Назначьте место монтажа максимально близко к цилиндрам (ошибка № 3).
- Добавьте глушители на выхлопные порты плиты.
Контрольный список комплектации
- Монтажная плита (200M / ISO 15407-1 / ISO 5599-1) — по числу позиций + резерв
- Распределители 5/2 или 3/2 — по числу цилиндров
- Оконечные плиты / заглушки резервных позиций — по конструкции плиты
- Модуль промышленной шины — только если обоснован (раздел 3)
- Глушители BSL — 2 шт. на выхлопные порты плиты
- Цанговые фитинги — 1 на вход P + по 1 на каждый выход A/B
- Блок ФРЛ — 1 шт. перед островом, с запасом ×1,3
- Запасной распределитель того же типа — 1 шт.: при отказе замена занимает ~30 секунд (сбросить давление, вытянуть клапан из плиты, вставить новый) без демонтажа трубок
Переход с индивидуального монтажа
При модернизации существующего станка потребуется: заменить индивидуальную обвязку на одну плиту, проложить новые трубки от плиты до цилиндров и собрать электрическую разводку в жгут или разъём. Время работ и срок окупаемости зависят от станка и числа точек подключения; экономия — за счёт меньшего числа соединений и скорости обслуживания. Критично сохранить маркировку: если выход A цилиндра № 1 был на клапане № 1, он должен остаться на позиции № 1 острова — иначе добавится перепрошивка программы контроллера. Общие правила аккуратной пневмообвязки — в статье о культуре монтажа пневмооборудования.
Диагностика при отказе одной позиции
Если один цилиндр не работает — смотрите светодиод конкретной позиции острова. Светодиод горит, но клапан не переключается — механика: золотник или давление. Не горит — электрика: катушка, разводка, контроллер. Локализация занимает минуты, потому что все позиции собраны в одном месте.
7. Какие вопросы чаще всего задают про пневмоостров?
Чем пневмоостров отличается от пневматического коллектора?
Коллектор — это только раздача воздуха: один вход, несколько выходов, без управления (подробнее о коллекторах). Пневмоостров — коллектор плюс установленные на него распределители с электроуправлением: он и раздаёт воздух, и переключает потоки. Плиту 200M в каталогах называют и «коллектором», и «пневмоостровом» — остров получается после установки клапанов серии 4V200.
Можно ли комбинировать 5/2 и 3/2 на одном острове?
Да, если плита поддерживает обе конфигурации. Большинство плит ISO и коллекторы 200M — универсальные в пределах своей серии клапанов; сверяйте по каталогу производителя.
Сколько позиций оптимально?
6–12 — стандарт для малых и средних станков. Больше 16 — лучше разбить на 2 острова: выше отказоустойчивость и меньше просадка давления на дальних позициях.
Нужен ли ФРЛ перед каждым островом?
Да. Фильтр защищает золотники сразу всех клапанов острова, регулятор стабилизирует давление. Пропускную способность берите с запасом 30% к пиковому расходу острова.
Что будет, если шинный модуль выйдет из строя?
Зависит от настройки аварийного режима: у одних модулей клапаны при обрыве связи возвращаются в исходное состояние, у других — «замирают» в текущем. Этот параметр проверяют до пуска, а не после первого обрыва. У островов с индивидуальным подключением катушек такого узкого места нет.
Совместимы ли плиты ISO и вендорские клапаны?
Нет. Плита по ISO 15407-1 / ISO 5599-1 работает с клапанами того же присоединительного стандарта; Festo VTUG и SMC SY — со своими плитами. При переходе на аналоги выбирайте остров на стандартном или массовом присоединении.
Что в итоге?
- Пневмоостров сокращает монтаж обвязки в 3 раза (120 → 40 часов на 10 станков), пневматических точек утечек — в 3–4 раза
- На 10 станках с 8 цилиндрами пневмоострова сокращают число фитингов, глушителей, метров трубки и часов монтажа — см. таблицу расчёта
- Плиты ISO 15407-1 / ISO 5599-1 и массовый формат 4V — совместимость клапанов; вендорские плиты привязывают к одному поставщику
- Шина (Profinet/EtherCAT) окупается на распределённых линиях; до 12 позиций дешевле клеммы или D-Sub
- Резерв: всегда 2–3 свободные позиции на плите и 1 запасной клапан на складе цеха
