Представьте: утром наладчик включает компрессор, и давление в магистрали растёт рывком — цилиндры резко дёргаются, соединения принимают ударную нагрузку, один из шлангов может сорваться. Для этого случая и нужен клапан плавного пуска (его называют и клапаном мягкого пуска): он ограничивает скорость нарастания давления при старте — включении пневмосистемы.
Товары из статьи
Подготовка воздуха и клапаны: клапаны плавного пуска, регуляторы AR — от 3 000 ₸, блоки подготовки AC — от 8 340 ₸, фитинги PC — от 240 ₸. Расчёт расхода — ниже.
В этой статье: зачем нужен плавный пуск, какие бывают клапаны, правильный монтаж и подбор по расходу, нормы безопасности и разбор 5 типичных ошибок.
💨 Онлайн-калькулятор: Рассчитайте расход воздуха и подберите подходящий компрессор для вашей пневмосистемы — Калькулятор расхода воздуха.
Купить клапан плавного пуска: HAV2000-02 — 61 440 ₸; AV2000-02-5GZC — 94 680 ₸; сброс остаточного давления HVHS2000-01 — 13 080 ₸.
1. Зачем нужен клапан плавного пуска в пневмосистеме?
При включении подачи воздуха без плавного пуска одновременно происходят три вещи:
Механические риски
- Ударная нагрузка на линию: давление в трубках и соединениях растёт рывком, пик расхода приходится на первые доли секунды. Это нагружает фитинги и трубки; слабое место — соединение или шланг с дефектом.
- Рывок цилиндров: после остановки полости цилиндров могут быть сброшены, и при подаче полного давления поршни резко уходят в крайнее положение. Даже при наличии датчиков положения система не успевает отреагировать — оператор рядом может быть травмирован.
- Износ: повторяющиеся ударные нагрузки сокращают ресурс уплотнений и креплений (числовой выигрыш зависит от машины и не приводится).
Безопасность персонала
- Стандарт ISO 4414 (в России действует идентичный ему межгосударственный стандарт) требует, чтобы пневмосистема не создавала опасных движений при пуске и перезапуске. Как этого добиться, решает проектировщик по оценке риска; плавный пуск — распространённое решение, но не единственное.
- Требования к безопасности машин в ЕС (директива 2006/42/EC) касаются машины в целом; конкретный клапан они не предписывают.
⚠ Соотношение затрат: клапан плавного пуска стоит недорого по сравнению с ремонтом линии и с последствиями травмы (цены — в разделе 2). Оценивайте по своим потерям, а не по среднему.

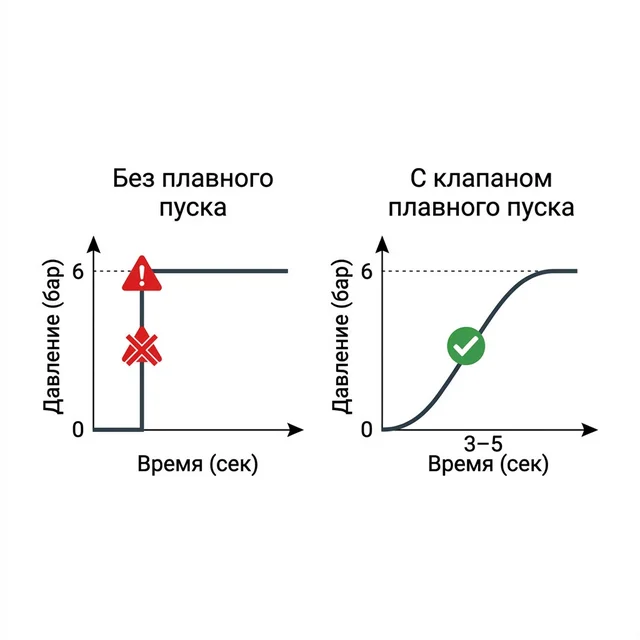

Как работает клапан
- По сигналу управления (электрический пилот или пневмосигнал) клапан открывается.
- Воздух сначала идёт через дроссельное отверстие — давление за клапаном нарастает медленно; скорость задаёт регулировочный винт.
- Когда давление за клапаном достигает примерно половины давления питания, основной клапан открывается полностью (так работает, например, серия SMC AV; у конкретной модели порог смотрите в паспорте).
- Дальше воздух идёт через полный проход, дроссель уже не ограничивает поток.
✓ Ключевая деталь: время нарастания зависит и от настройки винта, и от объёма линии за клапаном: чем больше объём, тем дольше он заполняется. Слишком медленно — задержка запуска цикла. Слишком быстро — теряется смысл плавного пуска.
2. Какие виды клапанов плавного пуска бывают?
Сравнительная таблица (по каталогу WAALPC)
листайте таблицу вбок →
| Изделие | Что делает | Сброс давления | Цена (пример) | Применение |
|---|---|---|---|---|
| Клапан плавного пуска HAV | Медленное нарастание давления при включении, затем полный проход. Типоразмеры 2000/3000/4000, присоединение 02/03/04, давление 0,3–1,0 МПа | Да — при закрытии сбрасывает остаточное давление выхода через 2(A)→3(R) | 61 440 ₸ | Стандартные линии, станки без вертикальных нагрузок |
| Клапан плавного пуска AV | Плавное нарастание давления при пуске. Типоразмеры 2000/3000/4000, давление до 1,0 МПа | См. паспорт серии | 94 680 ₸ | Стандартные линии; по принципу — как SMC AV |
| Клапан сброса остаточного давления HVHS | Стравливает остаточное давление из системы перед обслуживанием | Да — его основная функция | 13 080 ₸ | Ремонт и обслуживание узла; вместе с запирающей арматурой на входе |
HAV совмещает плавный набор давления при включении и быстрый сброс остаточного давления выхода при закрытии через 2(A)→3(R): соленоидное исполнение закрывается при обесточивании, исполнение A — при снятии пневмосигнала. HAV не запирается под замок и не заменяет изоляцию ввода для обслуживания. Независимый ручной сброс после регулятора, например через HVHS, и сброс запертых полостей проектируют отдельно; функцию аварийной остановки выбирают по оценке риска машины.
Конструкции
- С электрическим пилотом: открывается по сигналу от ПЛК или реле (у HAV — катушки AC110/AC220/DC12/DC24). Управление можно завести от цепи включения станции или реле безопасности, но функцией безопасности клапан от этого не становится (см. раздел про аварийную остановку).
- С пневмоуправлением: сигнал подаётся пилотным воздухом, электрики нет.
- Пропорциональные регуляторы давления с программируемой рампой — отдельный класс изделий (управление по аналоговому сигналу); в каталоге WAALPC их нет, к клапанам плавного пуска они не относятся.
⚠ Сброс давления и вертикальные нагрузки. Сброс давления останавливает подачу, но не удерживает груз: на вертикальной оси при сбросе груз опустится. Для вертикальных цилиндров нужны отдельные средства удержания — блокирующие клапаны или пневмозамок на цилиндре, механический стопор или балансир. См. ошибку №2 ниже.
👉 Блоки подготовки воздуха с регулятором давления →
3. Как правильно смонтировать клапан плавного пуска?
Схема подключения
| Позиция | Элемент | Назначение |
|---|---|---|
| 1 | Главный шаровой кран | Ручное отключение воздуха перед блоком подготовки |
| 2 | Блок ФРЛ | Фильтрация, регулировка давления, маслораспылитель |
| 3 | Клапан плавного пуска | Плавный пуск при включении подачи |
| 4 | Магистральная трубка | Подача к распределителям |

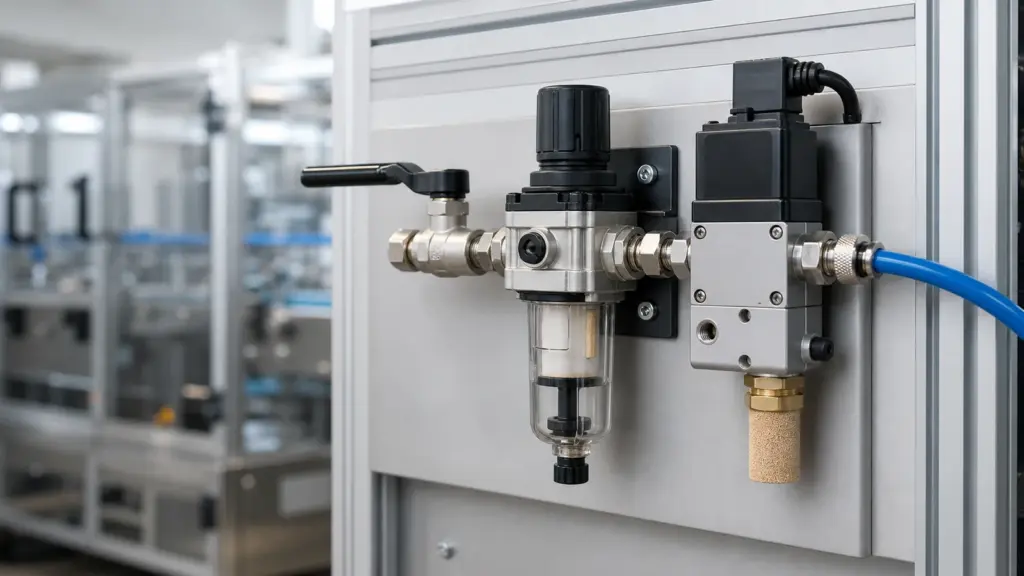

Компрессор → Ресивер → Кран → ФРЛ-блок → Клапан плавного пуска → Распределители → Цилиндры
✓ Важно: клапан плавного пуска монтируется после ФРЛ, на выходе блока подготовки воздуха (ближе к потребителю), а не до него. Перед ФРЛ ставят отсечной кран для ручного отключения. Клапаны этого типа переключаются по доле давления питания, поэтому их ставят там, где давление уже равно рабочему, — после регулятора. По практике производителей (Festo MS-SV, SMC, Norgren) клапан плавного пуска располагают в конце сборки ФРЛ, ближе к стороне потребителя.
- Клапан защищает всё, что стоит после него, только при пуске: в рабочем режиме он открыт и не влияет на цикл.
- Для защиты одного критичного цилиндра клапан можно поставить перед его распределителем.
Подбор по расходу
Клапан подбирают по расходу линии с запасом: слишком малое сечение даёт потерю давления и «горлышко». Ориентиры для серии HAV (эффективное сечение 1(P)–2(A) по листу завода; расход — оценка по формуле для докритического течения воздуха Q [нм³/ч] ≈ 514·Kv·√(Δp·p₂/(ρн·T)), где Δp и p₂ — в бар (p₂ абсолютное), ρн = 1,293 кг/м³, T = 293 К, с Cv ≈ S/17 и Kv ≈ 0,865·Cv при потере давления 0,3 бар и питании 6 бар):
листайте таблицу вбок →
| Типоразмер | Присоединение | Сечение P→A, мм² | Расход при потере 0,3 бар, нл/мин (оценка) |
|---|---|---|---|
| HAV2000 | G 1/4″ | 20 | ≈ 640 |
| HAV3000 | G 3/8″ | 37 | ≈ 1 180 |
| HAV4000 | G 1/2″ | 61 | ≈ 1 940 |
⚠ Ошибка: клапан малого типоразмера на линии с большим расходом — «горлышко бутылки»: система работает, но давление у потребителей не достигает номинала. Оценку расхода по Kv уточните по калькулятору Cv/Kv и паспорту клапана, а пропускную способность считайте так же, как для дросселя.
4. За счёт чего клапан окупается?
Клапан плавного пуска — недорогое изделие по сравнению с линией, которую он защищает: цены HAV и AV указаны в таблице выше. Окупаемость считают по формуле: цена клапана ÷ годовые потери, которых удалось избежать. К потерям относят:
- замену уплотнений цилиндров и клапанов, сорванных фитингов и трубок;
- простой линии на ремонт (стоимость часа простоя — своя у каждого предприятия);
- последствия травм и претензий — оценке не поддаются, но именно ради их снижения ставят плавный пуск.
Подставьте свои цифры: типовых значений, годных для всех линий, не существует.
Клапан плавного пуска монтируют между ФРЛ и блоком распределителей.
5. Какие пять ошибок допускают чаще всего?
листайте таблицу вбок →
| № | Ошибка | Последствие | Решение |
|---|---|---|---|
| 1 | Клапан плавного пуска установлен до ФРЛ | Порог переключения привязан к давлению сети, а не к рабочему после регулятора; нарушен рекомендуемый порядок сборки | Порядок: кран → ФРЛ → клапан плавного пуска |
| 2 | Вертикальная ось без средств удержания груза | При сбросе давления (аварийный стоп, сброс, обслуживание) груз опускается | Блокирующие клапаны или пневмозамок, механический стопор, балансир; сброс проектировать с учётом груза |
| 3 | Дроссель клапана открыт слишком широко | Пуск быстрый — нет эффекта | Настроить время нарастания (начать с 3–5 с и сокращать) |
| 4 | Малый типоразмер на большом расходе | Давление у потребителей не достигает номинала | Подобрать по таблице расхода и паспорту |
| 5 | Нет управления от системы безопасности (только ручной или постоянный сигнал) | При аварийной остановке подача не отсекается вовремя | Управление — по проекту машины. HAV при закрытии сбрасывает давление выхода, но не заменяет функцию безопасности и блокировку ввода; независимый ручной сброс при обслуживании, например через HVHS, предусматривают отдельно. |
6. Какие вопросы чаще всего задают про клапан плавного пуска?
Зачем нужен клапан плавного пуска в пневматике?
При подаче полного давления после остановки или аварийного стопа поршни цилиндров могут резко уйти в крайние положения — это опасно для персонала и оборудования. Клапан плавного пуска ограничивает скорость нарастания давления при включении: воздух сначала идёт через дроссель, а после набора примерно половины давления питания клапан открывается полностью.
Чем клапан плавного пуска отличается от регулятора давления?
Регулятор поддерживает заданное выходное давление всё время работы (например, 6 бар на выходе при 8 бар на входе). Клапан плавного пуска работает только при включении: ограничивает скорость нарастания давления, затем открывается на полный проход и давление не регулирует.
Как подключить клапан плавного пуска в пневмосистеме?
Клапан ставят после блока ФРЛ, перед основными распределителями (порядок: кран → ФРЛ → клапан → распределители). Управляющий вход (24 В DC, другое напряжение катушки по серии или пневмосигнал) подключают к цепи включения станции или к выходу реле безопасности.
Нужен ли клапан плавного пуска на каждой машине?
Стандарт ISO 4414 (ГОСТ ISO 4414-2016) не требует конкретного клапана, а требует, чтобы пуск и перезапуск не создавали опасных движений; решение принимают по оценке риска. Плавный пуск чаще всего применяют на автоматических линиях, роботизированных ячейках, прессах и зажимных устройствах; для ручного инструмента и неподвижных держателей он обычно не нужен.
Как настроить время нарастания давления?
Время задаёт регулировочный винт (дроссель) на самом клапане. Ориентир — 3–5 секунд: начните с большего времени и сокращайте до момента, когда рывок исчезает, но запуск цикла не затягивается. Время зависит от объёма линии за клапаном: чем больше объём, тем дольше заполнение при том же положении винта.
Можно ли обойтись дросселем вместо клапана плавного пуска?
Частично. Дроссель с обратным клапаном замедляет движение штока, но не меняет характер нарастания давления в линии. Если проблема в рывке при первом запуске системы, нужен именно клапан плавного пуска.
Влияет ли клапан на производительность линии и расход воздуха?
При пуске — задержка на время нарастания давления. В рабочем режиме воздух идёт через открытый клапан; потеря давления зависит от его сечения и расхода — подбирайте типоразмер по таблице выше и паспорту.
Нужен клапан на каждый станок или один на магистраль?
Один на общую магистраль — минимум: он дешевле, но давление нарастает одновременно на всех станках. Индивидуальный клапан на станке даёт независимый пуск и подходит для линий из нескольких станков и для станков с ответственными вертикальными цилиндрами.
Чем клапан плавного пуска отличается от софтстартера?
В пневматике «плавный пуск» — клапан, ограничивающий нарастание давления. В электрике «софтстартер» — устройство плавного пуска электродвигателя. Это разные области техники со схожим названием.
7. Какие нормативные требования предъявляются?
Стандарты не предписывают клапан плавного пуска как изделие, они требуют безопасного результата: пуск и перезапуск без опасных движений.
| Стандарт | О чём | Регион |
|---|---|---|
| ISO 4414 | Общие правила и требования безопасности для пневмосистем и их компонентов, в том числе безопасный пуск и перезапуск | международный |
| ГОСТ ISO 4414-2016 | Идентичен ISO 4414:2010 | РФ, ЕАЭС |
| Директива 2006/42/EC | Безопасность машин в целом (конкретный клапан не предписывает) | ЕС |
| OSHA 1910.147 | Lockout/Tagout (LOTO) — блокировка источников энергии при обслуживании | США |
Как выполнить требование на конкретной машине — определяет оценка риска. Для машин с CE-маркировкой её проводит изготовитель; клапан плавного пуска сам по себе не подменяет оценку риска и не является функцией безопасности, если это не заявлено изготовителем изделия.
✓ Совет: закладывайте плавный пуск в техническое задание на станок с самого начала — добавление на готовой машине обычно требует перекомпоновки пневмошкафа.
8. Чем плавный пуск отличается от LOTO?
LOTO (Lock-Out / Tag-Out) — процедура полного отключения источников энергии и сброса давления при ремонтных работах. Плавный пуск не подменяет LOTO:
- Плавный пуск: управляет скоростью нарастания давления при обычном пуске. Не блокирует систему механически.
- LOTO: механическая блокировка + табличка «Не включать, работают люди». Запорный клапан LOTO имеет замок на рукоятке — без ключа подать воздух невозможно. Это отдельное запорное устройство, а не вид клапана плавного пуска.
⚠ Правило: плавный пуск — для ежедневного безопасного пуска. LOTO — для ремонтных и сервисных работ. Не путайте!
👉 Правила безопасного монтажа →
Интеграция с аварийной остановкой
Аварийную остановку и сброс давления проектируют как отдельную функцию машины: категорию безопасности определяют по расчёту (EN ISO 13849-1), а исполнительные клапаны выбирают под эту функцию. Клапан плавного пуска обеспечивает мягкий повторный пуск после остановки, но функцию безопасности он выполняет только тогда, когда это прямо заявлено изготовителем конкретной модели. В листе завода на HAV такое заявление отсутствует.
Клапан на каждом станке или на магистрали?
Два подхода: 1) один клапан на магистральную подачу цеха — дешевле, но давление нарастает одновременно на всех станках; 2) индивидуальный клапан на каждом станке — дороже, но каждый станок запускается независимо. Для линий из нескольких станков чаще выбирают индивидуальные клапаны, для одиночных станков или лабораторных установок хватает одного общего.
Что в итоге?
- ✓ Клапан плавного пуска — распространённое решение для безопасного пуска пневмосистемы (ISO 4414 требует результата, а не конкретного изделия)
- ✓ Сброс давления и удержание груза — отдельные функции: HVHS для остаточного давления, блокирующие клапаны для вертикальных нагрузок
- ✓ Монтаж: после ФРЛ, перед распределителями, с пилотным управлением от ПЛК
- ✓ Подбор: по расходу линии с запасом по сечению
