| Манометр в пневмосистеме | Как выбрать |
|---|---|
| Что показывает | избыточное давление относительно атмосферы (бар или МПа) |
| Где ставят | после регулятора: на порт регулятора или в линию перед потребителем |
| Шкала | так, чтобы рабочее давление приходилось на середину шкалы (для пневматики обычно 0–10 бар) |
| Класс точности | по ГОСТ 2405-88; у наших манометров серии W — 2,5 |
Манометр в пневмосистеме — это глаза оператора. Без него настройка регулятора, контроль утечек и диагностика отказов превращаются в гадание. Разберём типы манометров, классы точности и как подобрать под задачу.
Подобрать и купить манометры в каталоге →
Товары из статьи
Что измеряет манометр?
Манометр показывает избыточное давление относительно атмосферного. Шкала начинается с 0 — это атмосферное (1.013 бар абсолютных). Максимум — рабочий диапазон манометра (обычно от 0 до 10 бар для пневматики).
Не путайте с:
- Барометр — измеряет атмосферное давление
- Вакуумметр — измеряет давление ниже атмосферного (0 до −1 бар)
- Мановакууметр — оба диапазона (−1 до +5 бар)

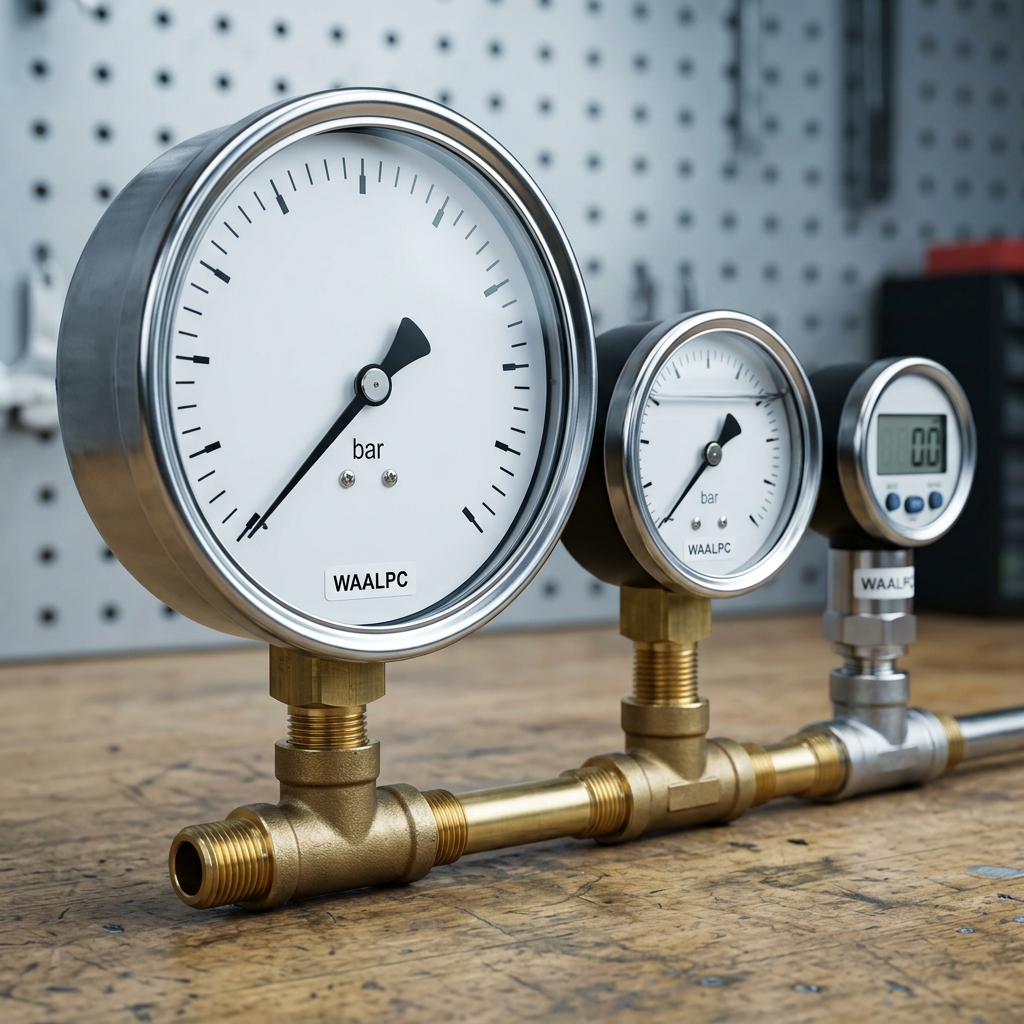

Какие типы манометров бывают для пневматики?
листайте таблицу вбок →
| Тип | Принцип | Точность | Применение |
|---|---|---|---|
| Трубчатый (Bourdon) | Деформация изогнутой трубки | ±1.5% … ±4% | большинство случаев в цехе |
| Мембранный | Прогиб гофрированной мембраны | ±2.5% | Низкие давления (до 1 бар) |
| Цифровой | Тензодатчик + дисплей | ±0.5% … ±0.1% | Лаборатория, КИП, поверка |
| Дифференциальный | Разность 2 давлений | ±1% … ±2.5% | Контроль перепада на фильтре |
| Контактный | Электроконтакты на стрелке | ±1.5% | Сигнализация мин/макс в ПЛК |
Какие классы точности бывают по ГОСТ 2405-88?
- Класс 0.4 (±0.4%) — образцовые, лабораторные.
- Класс 1.0 (±1%) — точные. Для метрологии, тонкая настройка.
- Класс 1.5 (±1.5%) — производственный стандарт.
- Класс 2.5 (±2.5%) — бытовые, общего назначения. Для регулятора в цехе достаточно.
- Класс 4.0 (±4%) — индикативные. Только для приближённого контроля.
Например, манометр класса 2.5 со шкалой 0-10 бар имеет погрешность ±0.25 бар. Достаточно для регулировки рабочего давления 6 бар.
Как выглядит пример на артикулах WAALPC?
Серия W у WAALPC — класс точности 2.5, три диаметра корпуса; в показанных ниже исполнениях W2001–W2003 корпус и стекло пластиковые, присоединение тыльное. Цена растёт с диаметром (крупный корпус читается с расстояния, но стоит дороже):
| Артикул | Диаметр корпуса | Цена |
|---|---|---|
| W2001-Y40 | 40 мм | 1 860 ₸ |
| W2002-Y50 | 50 мм | 2 400 ₸ |
| W2003-Y60 | 60 мм | 3 780 ₸ |
В серии W есть и другие исполнения — с нижним присоединением, корпусом из нержавеющей стали 304, с масляным демпфированием. Резьбу и актуальную цену конкретного исполнения и срок смотрите в карточке товара.
Как подобрать манометр?
- Диапазон. Рабочее давление должно быть в средней трети шкалы (40-65%). Для 6 бар — манометр 0-10 бар. Не покупайте 0-25 бар «с запасом» — будет неточно показывать.
- Диаметр корпуса. 40 мм (мини, для ФРЛ), 50/63 мм (стандарт), 100/160 мм (магистраль, читаемость с расстояния).
- Резьба подключения. G1/8″ (типовая для ФРЛ малых серий), G1/4″ (стандарт), G1/2″ (большие манометры). Осевое (сзади) или радиальное (снизу) подключение.
- Класс точности. 2.5 для общего цеха, 1.5 для регулятора давления, 1.0 для метрологии.
- Условия среды. Стандарт — сухой воздух, 0-80 °C. Глицериновое заполнение корпуса — для вибрирующих линий (защита стрелки).
Как подключить манометр в системе?
- На регулятор давления — встроенный манометр показывает выход регулятора (после редукции)
- На магистраль до регулятора — отдельный манометр на тройнике для контроля линейного давления
- На пневмоцилиндр — редко, только при отладке (показывает давление в полости)
- На дифференциальный фильтр — мановакууметр или 2 манометра до и после
WAALPC поставляет манометры в комплекте с регуляторами серий AR, BR, AW. Отдельно — срок в карточке по спецификации.
Какие вопросы чаще всего задают про манометр?
Почему манометр показывает разное давление при включении и выключении линии?
Это нормально. При работе компрессора + потребление — давление пульсирует на ±0.5 бар. В покое (нет потребителей) — стрелка стабилизируется. Большой перепад >2 бар — признак утечки или слабого компрессора.
Можно ли использовать гидравлический манометр в пневматике?
Технически — да, диапазоны и резьбы совместимы. Но гидравлические манометры обычно глицериновые (избыточная масса) и имеют класс 2.5-4 (для воды этого достаточно). Лучше пневматический сухой класса 1.5-2.5.
Как часто поверять манометр?
Периодичность поверки манометров на оборудовании под давлением определяйте по требованиям нормативных документов и эксплуатанта. Для рабочих регуляторов в цехе — раз в 2-3 года или при сбое стрелки на 5%+.
Что делать если стрелка манометра «зашкаливает» в начало шкалы?
Превышение диапазона повредило пружину Bourdon. Замените манометр — восстановление невозможно (механическая деформация).
Какое подключение лучше — радиальное или осевое?
Осевое (штуцер сзади) — для встройки в панель или щит. Радиальное (штуцер снизу) — для свободной установки на трубопроводе. Функционально одинаковы.
Совместимые аналоги по теме: аналоги SMC AFD, аналоги SMC AWD.
Ищете манометр другого производителя? Введите код в форму подбора на странице бренда — Festo, SMC или AirTAC. Если пара в нашей базе проверена, покажем совместимый аналог; если нет — скажем прямо.
