Пневматика или гидравлика? Оба способа передают энергию через жидкость или газ под давлением. Но физика разная — отсюда разные ниши применения. Разберём 10 параметров сравнения и поймём, когда что выбирать.
Коротко: в чём разница
Пневматика передаёт усилие сжатым воздухом при 0,4–0,8 МПа (4–8 бар, пик до 1,0 МПа), гидравлика — минеральным маслом при 7–35 МПа (70–350 бар, спецтехника до 70 МПа). Разница давления в 10–50 раз определяет всё остальное: при равном диаметре гидравлика даёт в десятки раз бóльшую силу и лучше держит позицию под нагрузкой, пневматика — быстрее, чище, проще и дешевле. Экономично пневматика работает до 2–3 тонн усилия, предел по диаметру — около 5 тонн (Ø320 мм при 6 бар); от 5 тонн и при точном позиционировании под нагрузкой — гидравлика. Быстрые лёгкие циклы, чистые производства и низкий бюджет — пневматика.
Главное отличие — рабочая среда
- Пневматика — сжатый воздух, давление 4–8 бар (типовое), пик до 10 бар. Воздух упругий, как пружина: при изменении нагрузки скорость меняется
- Гидравлика — практически несжимаемая жидкость (масло), давление 70–350 бар (типовое), пик до 700 бар. При изменении нагрузки скорость почти не меняется (масло «жёсткое»)
Из этого следует разница в характеристиках и применении.
Что такое пневматика
Пневматика — раздел техники, где движение и усилие передаются энергией сжатого воздуха. Компрессор нагнетает воздух в ресивер, блок подготовки очищает и осушает его, распределитель направляет поток в пневмоцилиндр или поворотный привод, а отработанный воздух выпускается в атмосферу. Рабочее давление — 0,4–0,8 МПа (4–8 бар). Типовое оборудование: компрессор, ресивер, фильтр-регулятор-маслораспылитель, распределители, пневмоцилиндры, захваты.
Что такое гидравлика
Гидравлика — передача усилия несжимаемой жидкостью, обычно минеральным маслом. Насос создаёт давление 7–35 МПа (70–350 бар), гидрораспределитель направляет масло в гидроцилиндр или гидромотор, после чего оно возвращается в бак. Из-за почти полной несжимаемости масла скорость и позиция меньше «проседают» под нагрузкой; высокая сила обеспечивается высоким давлением. Типовое оборудование: насосная станция, бак с маслом, фильтры высокого давления, гидрораспределители, гидроцилиндры.
Сравнительная таблица — 10 параметров
| Параметр | Пневматика | Гидравлика |
|---|---|---|
| Усилие | Экономично до 2–3 тонн; предел около 5 тонн (Ø320 мм при 6 бар) | До 500 тонн и выше |
| Скорость | До 3 м/с (быстро) | 0.1-0.5 м/с (медленно) |
| Точность позиционирования | десятые доли мм — миллиметры (зависит от нагрузки; выше — только с сервоклапаном и датчиком положения) | доли мм; сотые — только с сервогидравликой и датчиком положения (нагрузка влияет меньше) |
| Цена системы | Ниже (ориентир от 300 тыс ₸ — не расчёт) | Выше (ориентир от 1 200 тыс ₸ — не расчёт) |
| Обслуживание | Простое (фильтры, смазка) | Сложное (фильтры, масло, охлаждение) |
| Безопасность | Выше по пожарной опасности (воздух не горит); но сжатый воздух хранит энергию — нужны предохранительные клапаны и защита от хлыста шланга | Ниже: масло пожароопасно, струя под давлением опасна (впрыск под кожу) |
| Шум | 70–90 дБ (выхлоп без глушителя; с глушителем ниже) | шум даёт насосная станция (ориентир 65–85 дБ) |
| Рабочая температура | около −20 … +70 °C у стандартных цилиндров (у SI и MAL WAALPC — от −5 °C); ниже — спецуплотнения и осушенный воздух | −20 … +80 °C (зависит от масла: при холоде вязкость растёт) |
| Экологичность | Выше (выхлоп в атмосферу; следите за масляным туманом маслораспылителя) | Низкая (утечка масла) |
| КПД энергии | 8-15% (низкий) | 30-50% (выше) |

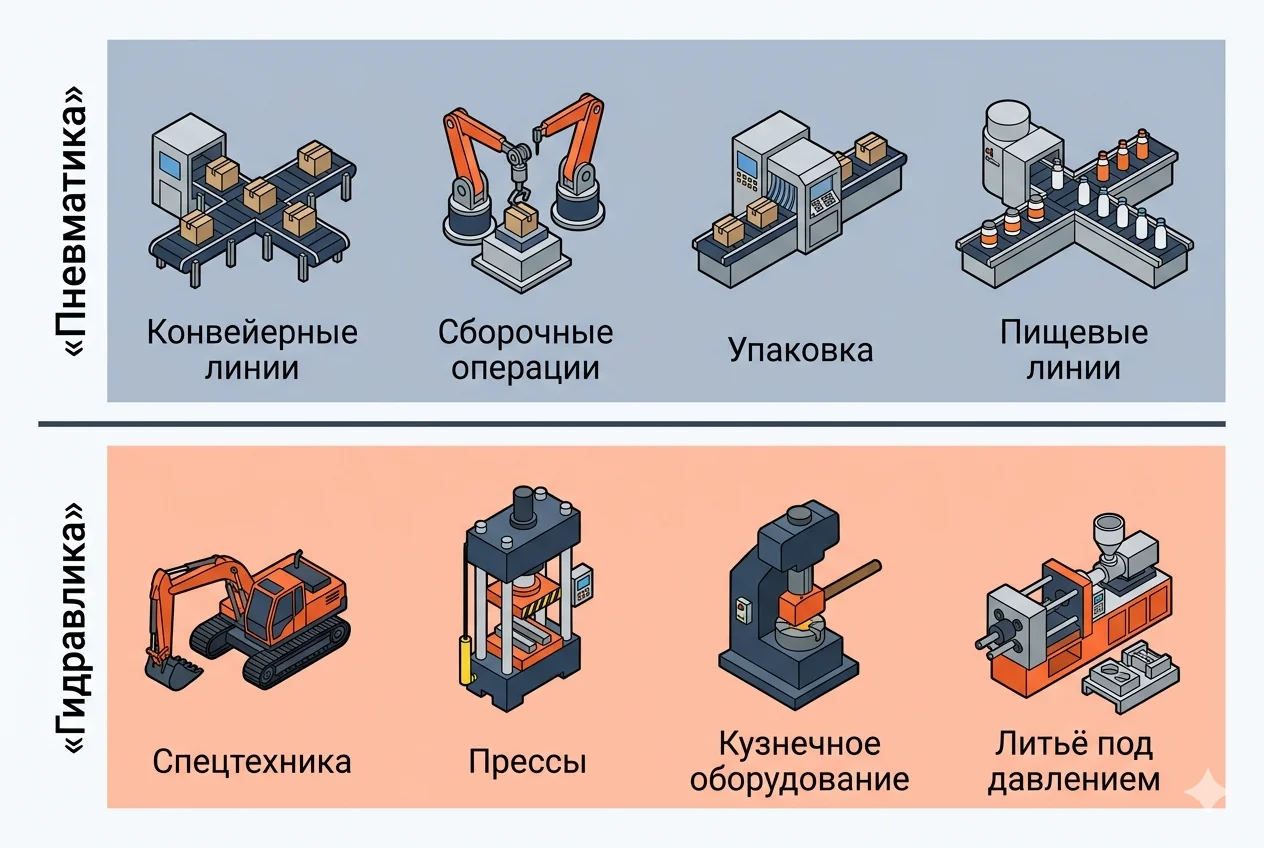

Где что применяют
Пневматика — чистота и скорость
- Сборочные линии — зажимы, толкатели, поворотные модули
- Упаковка и фасовка — быстрые короткие ходы
- Пищевое и фармацевтическое производство — чистый воздух
- Обдув, очистка, отбраковка на конвейере
- Взрывоопасные зоны — у цилиндра нет электрических частей (электрическое управление и статика требуют исполнения для взрывоопасных зон)
Гидравлика — большие усилия
- Прессы и штампы — гибка и резка металла
- Экскаваторы и мобильная спецтехника
- Подъёмники, домкраты, удержание тяжёлых грузов
- Литьё под давлением — большое усилие смыкания
- Станки с точным позиционированием под нагрузкой
Когда однозначно пневматика
- Лёгкие операции (до 2–3 тонн) — упаковка, сборка, дозация, маркировка. Гидравлика будет избыточна по цене
- Быстрые ходы — пневматика даёт скорость до 2–3 м/с, у гидравлики типично 0,1–0,5 м/с
- Чистые помещения — пищевая, медицинская, фармацевтическая отрасли. Выпуск воздуха не загрязняет
- Взрывоопасные зоны — у пневмоцилиндра нет электродвигателя и искры; электрические катушки распределителей и статическое электричество требуют исполнения для взрывоопасных зон
- Простая автоматика без серво — открыть/закрыть, выдвинуть/задвинуть. Не требует прецизионного позиционирования
- Низкий бюджет — пневмосистема обычно заметно дешевле гидравлической того же назначения (при малых усилиях)
Когда однозначно гидравлика
- Большие усилия (от 5 тонн) — штамповка, гибка металла, прессы, экскаваторы. Пневмоцилиндр на такое усилие получается диаметром больше 300 мм с огромным расходом воздуха
- Точное позиционирование с тяжёлой нагрузкой — прессы со счётчиком хода, станки с гидроприводом (с датчиком положения и сервоклапаном)
- Удержание нагрузки — гидроцилиндр с гидрозамком (управляемым обратным клапаном) держит позицию без работы насоса; без замка нагрузка «ползёт» из-за внутренних утечек распределителя
- Высокая мощность при малых размерах — компактный экскаватор, мобильная техника
- Синхронизация двух и более приводов — обеспечивается делителем потока, последовательным включением или сервоуправлением; просто два цилиндра одного диаметра на одной линии синхронно не идут (разная нагрузка и утечки)
Пороги давления и рабочая среда
| Система | Среда | Типовое давление | Пик |
|---|---|---|---|
| Пневматика | сжатый воздух | 0,4–0,8 МПа (4–8 бар) | до 1,0 МПа (10 бар) |
| Гидравлика | минеральное масло | 7–35 МПа (70–350 бар) | до 70 МПа (700 бар) |
Усилие цилиндра прямо пропорционально давлению: F = p · πD²/4. Поэтому при равном диаметре гидравлика с давлением в 10–50 раз выше даёт во столько же раз большую силу (расчётную, без учёта трения). Несжимаемость масла добавляет жёсткости — позиция не «проседает» под нагрузкой, тогда как упругий воздух работает как пружина.
Гибридные системы
В некоторых задачах используют комбинацию — пневмогидроусилитель. Воздух от компрессора давит на большой поршень усилителя (мультипликатора), соединённый с плунжером малого диаметра; плунжер создаёт в масле давление, во столько раз большее, во сколько площадь поршня больше площади плунжера. Это масло идёт в гидроцилиндр.
- Коэффициент усиления — отношение площадей поршня и плунжера; типично 30:1 — 50:1 (воздух 6 бар → масло 180–300 бар), у специальных насосов выше
- Преимущество: пневматическая инфраструктура (компрессор уже есть) + гидравлическая мощность
- Применение: настольные прессы, опрессовка фитингов, литейная оснастка
Наглядный расчёт усилия — воздух против масла
Усилие на штоке зависит только от давления и площади поршня:
F = p · π·D² / 4
где p — давление (Па), D — диаметр поршня (м). Сравним два цилиндра одного диаметра Ø32 мм:
| Параметр | Пневмоцилиндр Ø32 | Гидроцилиндр Ø32 |
|---|---|---|
| Давление | 6 бар (0,6 МПа) | 160 бар (16 МПа) |
| Площадь поршня | 8,04 см² (πD²/4) | 8,04 см² (πD²/4) |
| Усилие F | ≈ 483 Н (≈ 49 кгс) | ≈ 12 900 Н (≈ 1 300 кгс) |
| Разница | гидравлика в ~27 раз сильнее при равном диаметре (160 / 6 ≈ 27) | |
Один и тот же диаметр — но масло при 160 бар даёт примерно в 27 раз большее усилие, чем воздух при 6 бар; ровно во столько же раз выше давление. Отсюда правило: нужна сила — поднимают давление (гидравлика) или диаметр (пневматика).
Подобрать пневмоцилиндр Ø32 и других типоразмеров — серия DSBC WAALPC (аналог Festo DSBC, ISO 15552) или весь каталог пневмоцилиндров. Готовый расчёт под вашу нагрузку — калькулятор усилия.
Расчёт совокупной стоимости владения (TCO) за 5 лет
Пневмоцилиндр Ø100 мм даёт около 450 кгс при 6 бар (расчётные 471 кгс минус потери). Гидравлический вариант — Ø32 мм при 100 бар: около 800 кгс (расчётные 820 кгс). Таблица ниже — условная модель, а не расчёт по конкретной установке: число циклов, тариф на электроэнергию и состав системы не заданы, суммы даны для сравнения порядка величин.
| Статья | Пневматика | Гидравлика |
|---|---|---|
| Стартовые вложения | 120 тыс | 450 тыс |
| Электричество за 5 лет (8 ч/день × 250 дней) | 400 тыс | 200 тыс |
| Обслуживание | 30 тыс | 100 тыс |
| Итого за 5 лет | 550 тыс | 750 тыс |
Пневматика дешевле для лёгких задач даже с учётом более высокого расхода электричества. Преимущество гидравлики проявляется при усилиях больше 2–3 тонн или при необходимости точного позиционирования под нагрузкой.
Оборудование WAALPC — в каталоге.
Часто задаваемые вопросы
Почему пневматика менее точная?
Воздух упругий — при изменении нагрузки он сжимается, поршень замедляется. Гидравлическое масло практически несжимаемое — скорость зависит от нагрузки заметно меньше.
Может ли пневматика заменить гидравлику в штамповочном прессе?
Для лёгких штамповок (1–2 тонны) — да: прямым пневмоцилиндром или через пневмогидроусилитель. Для тяжёлых (10 тонн и выше) обычно ставят гидравлику: пневмоцилиндр такого усилия получается слишком большим и прожорливым.
Что безопаснее — масло или сжатый воздух?
Обе среды опасны. При разрыве воздушного шланга он хлещет, воздух под давлением тоже может ранить, а в ресивере запасена энергия сжатого газа. Масло под давлением 200 бар при разрыве выбрасывается струёй (впрыск под кожу — тяжёлая травма), плюс пожароопасно. При низких давлениях пневматика безопаснее, но предохранительные клапаны и защита нужны и ей.
Пневматика или гидравлика дороже в эксплуатации?
Пневматика дороже по электричеству (типичные оценки КПД всей системы: около 10–15% против 30–50% у гидравлики), но дешевле в обслуживании (нет смены масла, фильтров высокого давления). На общей картине пневматика выгоднее до усилий 2–3 тонн, выше — гидравлика.
Можно ли использовать пневматику в холоде до −30 °C?
Можно, если воздух осушен (точка росы ниже температуры окружающей среды, для −30 °C — порядка −40 °C), а в цилиндрах и распределителях стоят морозостойкие уплотнения и смазка; стандартные серии рассчитаны на более узкий диапазон (у наших цилиндров SI и MAL — от −5 °C). Гидравлика в холоде тоже страдает — масло густеет, скорость падает.
