Как читать пневматические схемы: от источника воздуха и блока подготовки через распределители к цилиндрам; у распределителя считают квадраты (позиции) и смотрят символы управления по бокам, порты читают по номерам ISO 11727.
Краткий ответ: буквенные обозначения P, A, B, R, S — распространённая маркировка портов распределителя; она встречается и в современных каталогах: P — подвод сжатого воздуха, A и B — рабочие выходы на цилиндр, R и S — выхлоп в атмосферу. В типовом подключении ISO 11727: 1 — питание, 2 и 4 — рабочие порты, 3 и 5 — выхлопы, 12 и 14 — управление. Соответствие букв A/B и R/S цифрам сверяют по маркировке изготовителя. Условные символы элементов задаёт ISO 1219-1, а правила построения схем — ISO 1219-2. В России условные обозначения регламентируют ГОСТ 2.780-96 (элементы гидравлических и пневматических сетей), ГОСТ 2.781-96 (распределительная и регулирующая аппаратура) и ГОСТ 2.782-96 (насосы и двигатели); прежнее название стандарта символов — DIN ISO 1219, сегодня это EN ISO 1219-1. Сами элементы на отечественных схемах подписывают буквенным кодом по ГОСТ 2.704-2011: Р — распределитель, Ц — цилиндр, КО — клапан обратный, ДР — дроссель, Ф — фильтр, МН — манометр (полная таблица кодов).
Товары из статьи
| Номер | Назначение |
|---|---|
| 1 (P) | подвод сжатого воздуха |
| 2, 4 (B, A) | рабочие выходы на цилиндр |
| 3, 5 (S, R) | выхлоп в атмосферу |
| 12, 14 | каналы управления (пилоты) |
Пример: распределитель 5/2 — два квадрата (две позиции), пять портов; 5/3 с центральной позицией C — закрытый центр, E — открытый (выхлоп), P — давление в обе линии (например, серия WAALPC 4V330/4V430). Двухпозиционный 5/2 с электроуправлением — серия 4V.
Умение читать пневматическую схему — базовый навык для инженера, механика и снабженца. Стандарт ISO 1219-1 описывает единый графический язык: графические символы и линии; номера портов распределителей задаёт отдельный ISO 11727. Если вы понимаете «алфавит» — вы прочтёте любую схему за 5 минут вместо 5 часов.
Типичная ситуация на пуске: линию собирают «по фотографии», без схемы. Порты 5/2 распределителя подключают наоборот, и цилиндр едет «не туда»: шток выдвигается вместо втягивания — «всё подключено правильно, а работает наоборот». По схеме такая ошибка находится за минуты: смотрят, к какому порту (2 или 4) по схеме идёт камера выдвижения, и сверяют обе рабочие линии с требуемой логикой. Переподключение выполняют после отключения питания, сброса давления и безопасной фиксации нагрузки. Эта статья — чтобы такого не было при вашем запуске.

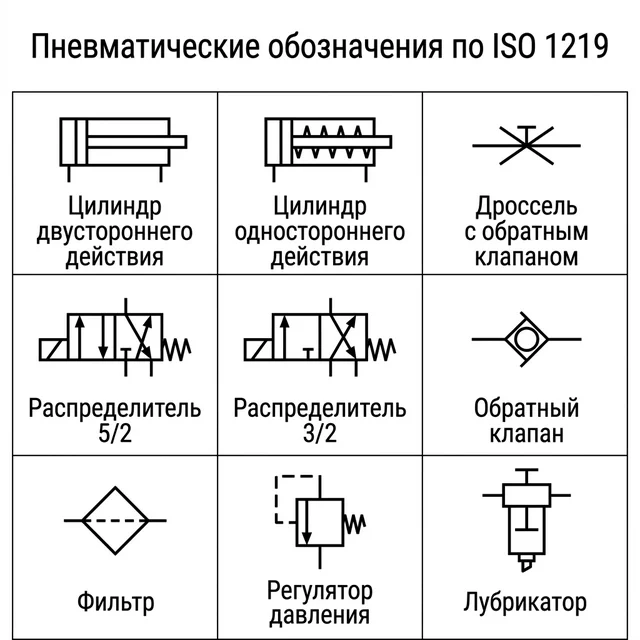

- 📊 Таблица основных обозначений ISO 1219 — цилиндры, распределители, ФРЛ, дроссели, манометры
- 🔌 Обозначения портов P, A, B, R, S — как сопоставить буквы и цифры по паспорту
- 🔤 Буквенные обозначения по ГОСТ 2.704 — Н, К, Р, Ц, ДР, Ф, МН и правило нумерации
- 📐 Маркировка пневмоцилиндра, распределителя, дросселя
- 📚 Примеры схем 5/2, 3/2, 5/3 с разбором каждого элемента
Факты сверены с ISO 1219-1, ISO 1219-2 и ISO 11727.
Для кого эта статья: инженерам-проектировщикам, механикам-наладчикам (для поиска неисправностей по схеме) и снабженцам (для правильного заказа запчастей по обозначениям).
1. Что такое линии и соединения на пневмосхеме?

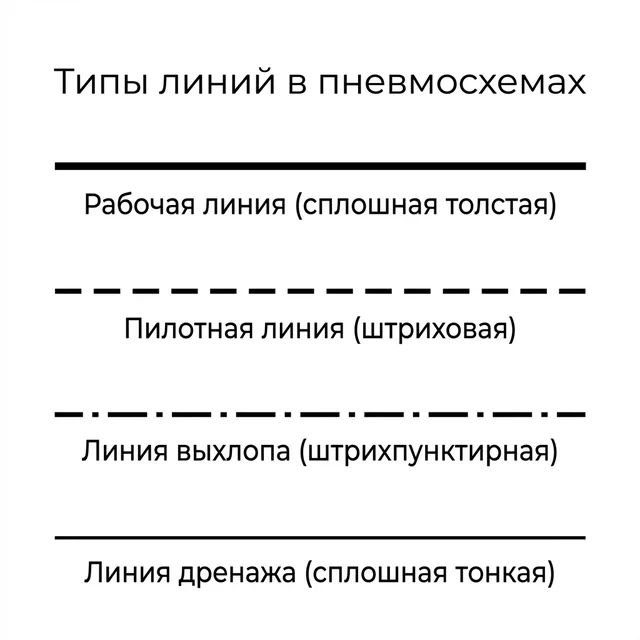

Линии на пневмосхеме различают по штриху: сплошная толстая — рабочая магистраль, штриховая — линия управления или дренаж, штрих-пунктирная рамка — граница блока; пересечение без точки не означает соединения.
Прежде чем разбирать сложные символы, нужно научиться читать «дороги» для воздуха:
Перед чтением схем полезно освежить базовые понятия: пневматика для начинающих.
| Тип линии | Как выглядит | Что обозначает |
|---|---|---|
| Сплошная толстая | ━━━━━━ | Рабочая магистраль — основной поток сжатого воздуха |
| Штриховая (длинный штрих) | — — — — — | Линия управления (пилотная). Давление и требования к сигналу определяются клапаном |
| Штриховая (короткий штрих) | — — — — — | Дренаж — отвод утечек. Выхлоп в атмосферу линией не рисуют: его показывает треугольник на конце линии или глушитель |
| Штрих-пунктирная рамка | —·—·—· | Граница блока: все компоненты внутри — единый узел (плита, остров) |
⚠ Пересечение линий ≠ соединение! Если линии пересекаются на схеме без точки (•) в месте пересечения — они НЕ соединены. Соединённые линии всегда отмечены точкой. Это частая ошибка при «ручной» прорисовке схем.
Почему схему не читают сверху вниз — в чём главный секрет?
Это первое, что отличает опытного пневматика от стажёра. Стажёр начинает с верхнего левого угла и пытается прочесть каждый символ. Через 10 минут он теряется и зовёт старшего.
Опытный — смотрит на три вещи в строгом порядке:
- Источник давления. Где компрессор/ресивер? Обычно внизу схемы; обозначен кружком с пустым (контурным) треугольником, вершина которого направлена наружу. Если источника нет на схеме — значит магистральный воздух, ищите ввод по толстой линии.
- Конечные исполнители — цилиндры. Где они? Сколько их? Это «потребители» схемы. От них раскручивается всё остальное.
- Что между источником и цилиндрами. Распределитель, дроссели, обратные клапаны — это «руль» и «педали газа».
Когда вы понимаете, кто кому подаёт воздух, символы складываются в логику. Без этого — просто набор геометрических фигур.
2. Пневмораспределители: «мозг» системы на схеме — как их читать?
Распределитель — клапан, который направляет потоки воздуха. На схеме он изображается как набор квадратов (позиции), внутри которых стрелки показывают путь воздуха.
Как расшифровать «5/2» или «3/2»
Первая цифра — количество портов (линий подключения). Вторая — количество рабочих позиций (состояний). Разбор самого частого случая: распределитель 3/2, НО и НЗ, порты 1-2-3.
листайте таблицу вбок →
| Тип | Квадратов | Описание | Типичное применение |
|---|---|---|---|
| 2/2 | 2 | Два порта, два положения. Кран: открыто/закрыто | Перекрытие потока, пневмосигнализация |
| 3/2 | 2 | Три порта. Подаёт давление или сбрасывает в атмосферу | Цилиндры одностороннего действия |
| 5/2 | 2 | Пять портов. Подаёт давление попеременно в две камеры | Цилиндры двустороннего действия — САМЫЙ РАСПРОСТРАНЁННЫЙ |
| 5/3 | 3 | Пять портов, три положения. Центральная функция C/E/P определяется исполнением | Управление обеими полостями; удержание и безопасность проверяют отдельно |
Стрелки и заглушки внутри квадрата
Стрелка внутри квадрата — путь воздуха от одного порта к другому в данной позиции. Т-образная перечёркнутая линия (⊤) — порт закрыт.
✓ Важно: У моностабильного распределителя исходная позиция определяется символом возвратной пружины или другим возвратным элементом; она не обязательно справа. У пружинно центрируемого 5/3 исходный квадрат центральный. У бистабильного 5/2 без команды сохраняется последнее переключение, поэтому по одному обесточиванию исходное положение не определяют.
Шпаргалка по символам распределителей
5/2 распределитель
5 портов, 2 позиции. «Машина-переключатель» для двустороннего цилиндра. Каталог →
Цилиндр DA двусторонний
П — поршневая полость; Ш — штоковая полость. Это пояснения полостей, а не номера портов по ISO 11727. Подача воздуха поочерёдно в обе полости обеспечивает двустороннее действие. Каталог →
3. Как нумеруются порты по ISO 11727?
| Цифра ISO | Пример буквенной маркировки | Назначение |
|---|---|---|
| 1 | P | Порт питания — сюда подаётся сжатый воздух от ФРЛ |
| 2 | B | Первый рабочий выход — к камере цилиндра (в типовой разводке — штоковая полость, втягивание) |
| 4 | A | Второй рабочий выход — к камере цилиндра (в типовой разводке — поршневая полость, выдвижение) |
| 3 | S | Первый выхлоп — сброс воздуха в атмосферу |
| 5 | R | Второй выхлоп — ко второму глушителю |
| 12 | — | Пилот: сигнал переключения порта 1→2 |
| 14 | — | Пилот: сигнал переключения порта 1→4 |
⚠ Путаница 3↔5: порт 3 (S) отвечает за выхлоп камеры, связанной с портом 2 (B). Порт 5 (R) — за выхлоп камеры порта 4 (A). Если установить дроссель на неправильный выхлоп — скорость регулируется в противоположном направлении!
3а. Какие буквенные обозначения у элементов схемы по ГОСТ 2.704?
Кроме графических символов ISO 1219, на отечественных схемах (и в спецификации к ним) элементы подписывают буквенно-цифровым позиционным обозначением: буква — сокращение вида элемента, цифра — порядковый номер на схеме. Правило нумерации по ГОСТ 2.704-2011, п. 4.10: номера присваивают по расположению элементов на схеме сверху вниз, слева направо (кроме особых случаев по направлению потока).
| Буква | Элемент |
|---|---|
| А | Устройство (общее обозначение) |
| АК | Пневмоаккумулятор (гидроаккумулятор) |
| Б | Гидробак |
| ВД | Влагоотделитель |
| ВН | Вентиль |
| Г | Пневмоглушитель |
| Д | Поворотный пневмодвигатель (гидродвигатель) |
| ДР | Пневмодроссель (гидродроссель) |
| ЗМ | Пневмозамок (гидрозамок) |
| К | Пневмоклапан (гидроклапан) |
| КВ | Клапан выдержки времени |
| КД | Клапан давления |
| КМ | Компрессор |
| КО | Клапан обратный |
| КП | Клапан предохранительный |
| КР | Клапан редукционный |
| М | Пневмомотор (гидромотор) |
| МН | Манометр |
| МР | Маслораспылитель |
| Н | Насос |
| ПГ | Пневмогидропреобразователь |
| Р | Распределитель |
| РД | Реле давления |
| РП | Регулятор потока |
| РС | Ресивер |
| С | Сепаратор |
| Т | Термометр |
| УВ | Устройство выпуска воздуха |
| Ф | Фильтр |
| Ц | Пневмоцилиндр (гидроцилиндр) |
Блок подготовки воздуха на схеме по ГОСТ подписывают поэлементно: фильтр — Ф, редукционный клапан (регулятор давления) — КР, маслораспылитель (лубрикатор) — МР; глушитель на выхлопе распределителя — Г.
Пример позиции: Р1 — первый по порядку распределитель на схеме, ДР2 — второй дроссель. Источник: ГОСТ 2.704-2011 «Правила выполнения гидравлических и пневматических схем», приложение А (буквенные коды) и п. 4.7, 4.10 (принцип и порядок нумерации).
4. Как показано управление распределителем на схеме?
Управление распределителем показано символами по бокам квадратов: электромагнит — прямоугольник с диагональю, пружина — зигзаг, пневмопилот — треугольник; соленоид с одной стороны и пружина с другой — моностабильный распределитель.
С обеих сторон квадратов распределителя — символы привода (того, что его переключает):
Типы управления
- ✓ Соленоид (электромагнит): прямоугольник с диагональной линией — самый частый тип. Чаще всего управляется сигналом 24 В DC от ПЛК.
- ✓ Пружина (зигзаг): возвращает клапан в исходное положение. Моностабильный — одна сторона соленоид, другая пружина.
- ✓ Два соленоида: у двухпозиционного 5/2 без возвратной пружины обычно означают бистабильное управление. У 5/3 две катушки могут работать с пружинным центрированием; поведение без команды сверяют по полному символу.
- ✓ Пневматический пилот: треугольник — переключение давлением воздуха (без электричества).
- ✓ Ручной: кнопка, рычаг, ролик — для механического управления.
- Конструктор пневмосхем онлайн
✓ Как отличить на схеме: если с одной стороны — соленоид, с другой — пружина (зигзаг) → моностабильный. Две катушки сами по себе не доказывают бистабильность: учитывайте число позиций и возвратные/центрирующие пружины.
5. Как обозначаются цилиндры на пневмосхеме?
Пневмоцилиндр на схеме — прямоугольник с поршнем и штоком: у одностороннего действия один подвод воздуха, у двустороннего — два, к обеим камерам.
Пневмоцилиндр на схеме — прямоугольник с поршнем внутри и штоком, выходящим наружу:
- ✓ Одностороннего действия: один рабочий подвод; у исполнения с пружинным возвратом дополнительно показан зигзаг пружины.
- ✓ Двустороннего действия: два подвода воздуха (к обеим камерам), без пружины.
- ✓ Магнитный поршень: наличие магнита для бесконтактных датчиков подтверждают кодом исполнения и паспортом; произвольная черта на поршне не доказывает магнит.
- ✓ С демпфированием: вид и регулируемость демпфирования читают по полному символу и легенде схемы, затем сверяют с паспортом цилиндра.
- Конструктор пневмосхем онлайн
6. Как обозначается блок подготовки воздуха (ФРЛ) на схеме?
Блок ФРЛ обозначается тремя символами в штрих-пунктирной рамке:
- ✓ Фильтр: ромб с пунктирной линией поперёк потока; слив конденсата показывают отдельным значком внизу.
- ✓ Регулятор давления: квадрат со стрелкой и пружиной (настройка).
- ✓ Лубрикатор: ромб с каплей масла.
- Конструктор пневмосхем онлайн
На схеме ФРЛ располагается между источником давления (компрессор) и первым распределителем. Типовая последовательность: источник → вводной клапан → фильтр → регулятор → потребитель. Лубрикатор включают только при требовании изготовителя оборудования; для WAALPC 4V дополнительная смазка не требуется. Готовый узел «фильтр + регулятор» для такой связки — серия WAALPC AFR2000.
Какие 5 типичных ошибок встречаются у заказчиков?
Эти ошибки я вижу регулярно. Половина — от того, что схему «прочитали по диагонали». Другая половина — потому что схему не открывали вообще, а собирали «как было раньше».
❌ Ошибка №1: «P — это где написано «P»»
В типовом подключении распределителя порт 1 — питание по ISO 11727. Буквенная маркировка P, A, B, R, S применяется и сейчас; соответствие букв цифрам проверяют по паспорту. Для специальных схем, включая питание от двух давлений, соединения определяют по полному символу клапана.
❌ Ошибка №2: «Стрелки внутри квадрата — это направление подключения»
Стрелки в коробке распределителя показывают как соединяются каналы при переключении, а не куда подключать шланг. Шланги подключаете к точкам выхода линий ВНЕ коробки (1, 2, 3, 4, 5). Это самая частая путаница у новичков — они пытаются «следовать стрелкам».
❌ Ошибка №3: «У 3/2 НЗ нет выходного канала — это для манометра»
Порт «3» у 3/2 — это выпускной (атмосферный). Через него воздух уходит когда клапан выключен и цилиндр возвращается. Если заглушить порт 3 — цилиндр не вернётся, потому что воздуху некуда деваться. Такая ошибка встречается на монтаже регулярно: «а зачем эта дырка нужна, мы её заткнули».
❌ Ошибка №4: «Дроссель с обратным клапаном можно ставить в любую сторону»
У регулятора скорости с обратным клапаном один путь содержит регулируемое сопротивление, а обратный поток проходит через обходной обратный клапан. Направление дросселирования проверяют по полному коду, символу и паспорту. Перевёрнутая установка меняет режим регулирования; результат зависит от нагрузки и подключения. Дроссели в каталоге →
❌ Ошибка №5: «Условные обозначения не важны, монтажник разберётся»
Не разберётся. Типичная ситуация: на схеме проекта с десятками цилиндров обозначения дроссельных клапанов перепутали с обратными (символы похожи), монтажник собрал «по картинке» — цилиндры пошли в полную скорость без регулировки, а переделка стоит дней работы. Поэтому символ ISO 1219 — это не формальность, а защита от дорогой переделки.
7. Что означают квадрат и треугольник на схеме?
Квадрат — одна позиция распределителя: у 5/2 нарисованы два квадрата, у 5/3 — три; стрелки и Т-образные линии внутри показывают, куда идёт воздух в этой позиции. Треугольник — направление потока и вид среды, как ниже.
Треугольники — самый частый «мелкий» символ на схеме:
- ✓ Пустой (контурный) треугольник ▷ — признак пневматики: воздух, а не масло. У источника давления (кружок) вершина направлена наружу от круга, на конце линии выхлопа вершина тоже смотрит наружу — в атмосферу.
- ✓ Закрашенный треугольник ▶ — признак гидравлики; в пневмосхеме его не бывает.
- Конструктор пневмосхем онлайн
Правило: треугольник показывает направление потока и вид среды — пустой = пневматика, закрашенный = гидравлика. Что это — подача или выхлоп, определяют по месту: у кружка-источника это подача, на свободном конце линии — выхлоп в атмосферу.
8. С каких шести шагов начать чтение пневмосхемы?
Шаг 1: Найдите источник давления
Найдите источник или ввод сжатого воздуха. Компрессор может обозначаться кружком с пустым треугольником наружу; на схеме установки вместо компрессора может быть только ввод из магистрали.
Шаг 2: Найдите элементы подготовки воздуха
После ввода найдите установленные элементы подготовки воздуха: фильтр и регулятор; лубрикатор присутствует только в схемах, где требуется подача масла. Читайте полный символ каждого элемента.
Шаг 3: Найдите распределители
Найдите распределитель по полному символу: ряд соседних квадратов с путями потока внутри. Посчитайте квадраты именно этого символа — их количество равно числу позиций.
Шаг 4: Определите тип управления
Посмотрите на торцы распределителя: диагональная линия в прямоугольнике = соленоид, зигзаг = пружина, треугольник = пневмосигнал.
Шаг 5: Найдите исполнительные элементы
Прямоугольник с поршнем и штоком обозначает цилиндр. Один рабочий подвод и показанная пружина — типовое одностороннее исполнение с пружинным возвратом; два рабочих подвода — типовое двустороннее. Проверяйте полный символ и паспорт.
Шаг 6: Проследите путь воздуха
Начните от ввода воздуха, проследите установленные элементы подготовки, распределитель и рабочие линии до цилиндра. Различайте рабочие и пневматические управляющие линии; электрические связи датчиков читайте по отдельной электрической схеме.
✓ Совет: на сложной схеме с 10+ цилиндрами — пронумеруйте контуры (группы «распределитель + цилиндр + дроссели»). Каждый контур анализируется отдельно.
9. Какие вопросы чаще всего задают о чтении пневмосхем?
Где найти стандарт ISO 1219-1 полностью?
Официальный текст — на сайте iso.org (платный). Российский аналог — ГОСТ 2.781-96 «Обозначения условные графические. Аппараты гидравлические и пневматические». Близок к ISO 1219 по системе обозначений, но не тождественен ему — сверяйтесь с текстом стандарта.
Чем отличается 5/2 от 4/2?
В типовой пневматической схеме 4/2 имеет один общий выхлоп, а 5/2 — два раздельных выхлопных присоединения. Оба могут управлять двусторонним цилиндром. Раздельный выхлоп даёт отдельные точки подключения, но схемы регулирования и противодавление необходимо проверять.
Можно ли управлять цилиндром двустороннего действия через 3/2?
Технически — да, но только по особой схеме: одна камера постоянно под давлением (через регулятор), вторую переключает 3/2 (дифференциальное включение), либо ставят два 3/2 — по одному на камеру. Это ОПАСНО при вертикальной нагрузке: при потере питания груз может упасть под собственным весом. Для обычного двустороннего действия — 5/2 или 5/3.
Как отличить моностабильный клапан от бистабильного на схеме?
С одной стороны квадратов — соленоид, с другой — пружина (зигзаг) → моностабильный. Две катушки сами по себе не доказывают бистабильность: учитывайте число позиций и возвратные/центрирующие пружины.
Обратные клапаны и логические элементы
Обратный клапан на схеме — запорный элемент и седло; пружину и пилотное управление показывают, если они предусмотрены. Пропускает воздух только в одном направлении. Пилотируемый обратный клапан — тот же символ + пунктирная линия пилотного сигнала. Пилотируемый обратный клапан перекрывает обратный поток до подачи управляющего давления. Удержание нагрузки, утечки и отдельный сброс запертой полости проверяют для всей схемы.
Логические элементы (клапан ИЛИ и клапан И) встречаются реже, но важны в схемах безопасности. Клапан ИЛИ: два входа, один выход — пропускает воздух от того входа, где давление выше. Клапан И: выход открывается только при давлении на обоих входах одновременно.
Дроссели и регуляторы скорости на схеме
Дроссель обозначает сопротивление потоку; диагональная стрелка указывает регулировку. При дросселировании на выхлопе ограничивают воздух, выходящий из соответствующей полости цилиндра. Регулятор с обратным клапаном часто устанавливают у цилиндра или в рабочих линиях 2 и 4; возможна регулировка на выхлопах 3 и 5. Для JSC и SL направление, обратный клапан, диаметр трубки и резьбу проверяют по конкретному исполнению.
✓ Правило чтения: если дроссель стоит на линии 3 → он регулирует скорость выдвижения (замедляет выхлоп из штоковой полости, к которой в типовой разводке идёт порт 2). Если на линии 5 → скорость втягивания. Это верно при типовой разводке (порт 4 — на поршневую полость, порт 2 — на штоковую); если у вас наоборот, правило меняется на противоположное. Перепутаете — цилиндр будет двигаться «задом наперёд» в плане регулировки.

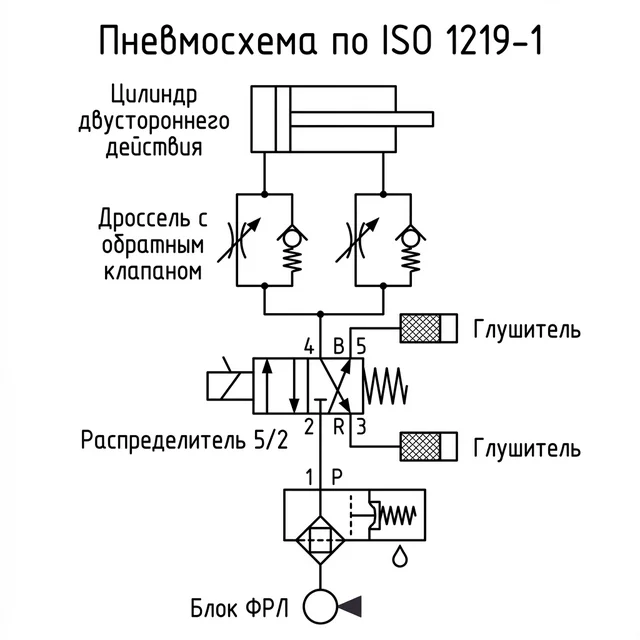

Практический пример: чтение схемы станка

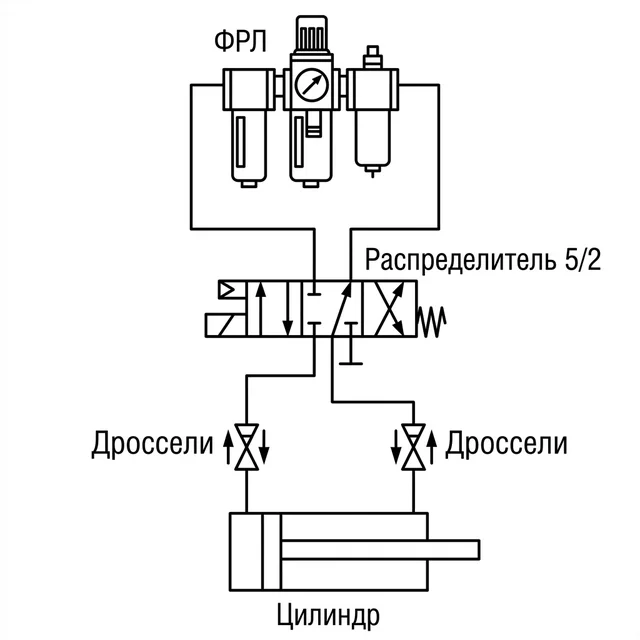

Возьмём типовую схему «цилиндр + распределитель 5/2 + ФРЛ + два дросселя»:
- Снизу: компрессор → вентиль (2/2) → ФРЛ (рамка с фильтром и регулятором; лубрикатор добавляют, только если его требует изготовитель оборудования).
- Трубка от ФРЛ (например, фильтр-регулятор AFR2000-02) → порт 1(P) распределителя 5/2 (два квадрата, соленоид + пружина); в такой роли подойдёт, например, 4V210-08-DC24V: моностабильный, катушка 24 В DC, рабочие порты 1/4″, выхлопные 1/8″.
- Порт 2(B) → дроссель с обратным клапаном (например, из серии AS2202F-06A) → штоковая камера цилиндра (втягивание).
- Порт 4(A) → такой же дроссель с обратным клапаном → поршневая камера цилиндра (выдвижение); в роли цилиндра на схеме может быть, например, DSBC-50-100-PPV-A (поршень Ø50 мм, ход 100 мм).
- Порт 3(S) → глушитель. Порт 5(R) → глушитель (например, пластиковый PSL-01 с резьбой R1/8 — под выхлоп 1/8″ у 4V210-08).
- При наличии датчиков их питание и сигналы к ПЛК читают по электрической схеме; это не пневматические пилотные линии.
Эта схема читается за 30 секунд, если вы знаете «алфавит». Без знания — 30 минут перебора проводов и трубок на реальном станке.
👉 Попробуйте собрать свою первую схему: Конструктор пневмосхем онлайн — бесплатный инструмент с библиотекой символов ISO 1219-1.
Какая шпаргалка по символам пневматики нужна?
- ✓ Линии: сплошная = мощность, штриховая = управление, рамка = блок.
- ✓ Распределители: квадраты = позиции, стрелки = пути воздуха, T-тупик = закрыт.
- ✓ Нумерация ISO 11727: 1 — подача, 2/4 — рабочие, 3/5 — выпуск, 12/14 — управление; буквы сверяют с маркировкой изготовителя.
- ✓ Цилиндры: зигзаг обозначает пружину; два рабочих подвода обычно означают двустороннее действие. Магнит и демпфирование подтверждают паспортом.
- ✓ Треугольники: пустой = пневматика (закрашенный — гидравлика), вершина показывает направление потока.
- ✓ Алгоритм: источник → подготовка воздуха → распределители → цилиндры → выхлопы; расположение элементов на листе может отличаться.
- Конструктор пневмосхем онлайн
Освоив этот «алфавит», вы прочитаете любую схему — от одноцилиндрового механизма до пневмоострова с десятками клапанов. Символы ISO 1219-1 одинаковы для компонентов любых производителей.
👉 Каталог пневматики: распределители, цилиндры, ФРЛ, фитинги →
Соберите свою схему онлайн
Если читать ISO 1219 уже умеете — нарисуйте собственную схему в нашем конструкторе с перетаскиванием элементов. Библиотека символов, соединения и спецификация на печать; готовую схему проверяет инженер.
Подобрать по теме
Какие материалы пригодятся ещё?
- Распределитель 5/2: схема подключения и принцип работы
- Блок подготовки воздуха ФРЛ: устройство и типичные ошибки
- Расчёт усилия пневмоцилиндра: формулы и таблицы
- G, R, PT или NPT? Стандарты резьб
- Дросселирование пневмоцилиндра
- Датчики положения пневмоцилиндра
- Конструктор пневмосхем онлайн
Как выглядит таблица условных обозначений пневматических схем (ISO 1219)?
Ниже — шпаргалка: все ключевые символы пневмосхемы и их расшифровка по стандарту ISO 1219-1. Используйте для быстрой идентификации элементов на любой схеме.
Основные символы рисунком (упрощённо, по ISO 1219-1):
пять подводов, две позиции; слева электромагнит, справа возвратная пружина
три подвода, две позиции; в исходном положении давление на входе 1 перекрыто
воздух подают в обе полости поочерёдно, шток выходит и возвращается под давлением
один подвод воздуха, возврат штока — пружиной в штоковой полости
сужение потока; наклонная стрелка означает регулировку
ромб с пунктирной линией поперёк потока
| Элемент схемы | Условное обозначение | Пояснение |
|---|---|---|
| Магистральная линия | Сплошная линия —— | Трубопровод под давлением |
| Пилотная линия | Штриховая — — — — | Управляющий сигнал |
| Распределитель 5/2 | Два прямоугольника + порты | 5 портов, 2 позиции |
| Соленоид (катушка) | Прямоугольник с диагональной линией | Электромагнитное управление |
| Пружина возврата | Зигзагообразная линия | Механический возврат в исх. позицию |
| Пневмоцилиндр ДА | Прямоугольник с поршнем + 2 порта | Двустороннее действие |
| Пневмоцилиндр СА с пружинным возвратом | Прямоугольник + поршень + пружина | Одностороннее + пружина возврата |
| Обратный клапан | Запорный элемент и седло; полный символ — по стандарту | Поток только в одну сторону |
| Дроссель | Сужение потока с диагональной стрелкой (регулируемое) | Регулировка расхода |
| Фильтр | Ромб с пунктирной линией поперёк потока | Очистка воздуха |
Какие товары подходят?
Это примеры разных компонентов. Подбирайте полное исполнение по функции, присоединениям и паспорту; ссылка на карточку и цена не подтверждают наличие или совместимость.
Какие вопросы чаще всего задают?
Что означают цифры 5/2 в распределителе?
Первая цифра — количество портов (5: подача P, два рабочих A и B, два выхлопных R и S). Вторая — количество позиций (2: распределитель имеет два состояния — «по схеме» и «реверс»).
Какие обозначения P, A, B, R, S в пневмосхеме?
P (Pressure) — порт подачи давления; A, B — рабочие порты (к цилиндру); R, S — выхлопные порты (атмосфера). Цифры обычного 5/2: 1 — подача, 2 и 4 — рабочие порты, 3 и 5 — выпуск. Соответствие A/B/R/S цифрам сверяют с изготовителем; буквенная привязка не универсальна.
Чем отличается ISO 1219-1 от ISO 1219-2?
ISO 1219-1 — графические символы (то что рисуется на схемах). ISO 1219-2 — правила построения принципиальных схем (компоновка, оформление чертежа). Маркировку портов задаёт отдельный стандарт ISO 11727.
Где скачать шпаргалку с обозначениями?
PDF-шпаргалка с ключевыми символами ISO 1219-1 и маркировкой портов доступна по ссылке внизу статьи — скачивается сразу, без адреса почты. Содержит распределители, цилиндры, обратные клапаны, дроссели, БПВ, источники давления.
Какой пневмораспределитель выбрать для двустороннего цилиндра?
Для обычного двустороннего цилиндра применяют 5/2, а 5/3 выбирают при необходимости определённой центральной функции. Бистабильный 5/2 сохраняет положение золотника после снятия электрической команды, но не фиксирует шток: при сохранённой подаче цилиндр может продолжить движение. Моностабильный клапан возвращается в исходную позицию по своему возвратному механизму при достаточных условиях управления; движение и удержание груза проверяют по всей схеме.
Как читать схемы при подборе совместимого аналога?
Символы ISO 1219 одинаковые в каталогах европейских серий и в каталогах совместимых аналогов WAALPC. Если на руках принципиальная схема оригинала — по ней можно сопоставить артикулы для подбора аналога: распределители 5/2 или 5/3, клапаны 2W, регуляторы, FRL-блоки, цилиндры одностороннего и двустороннего действия.
Когда нужно подобрать аналог пневматики по схеме или спецификации — пришлите чертежи (PDF, DWG), Excel-список или фото шильдиков. Инженер вернёт таблицу с артикулами WAALPC по 3 категориям за 1 рабочий день.
Какие разделы каталога связаны с темой?
Нормативные документы
- ISO 1219-1 (2012) — графические обозначения гидро- и пневмоаппаратуры
- ISO 11727 (1999) — обозначение портов и органов управления распределителей
- ISO 1219-2 (2012) — правила выполнения принципиальных схем
- ГОСТ 2.780-96 — кондиционеры рабочей среды, гидравлические и пневматические ёмкости
- ГОСТ 2.781-96 — аппараты, устройства управления, контрольно-измерительные приборы
- ГОСТ 2.782-96 — гидравлические и пневматические машины
- ГОСТ 2.704-2011 — правила выполнения гидравлических и пневматических схем
Ещё по теме: артикулы, аналоги и статьи (27)
- Электропневматический позиционер
- Датчики положения пневмоцилиндра
- Дроссель в пневматике
- Моностабильный и бистабильный пневмораспределитель: отличия, выбор, схема
- ISO 5599: sub-base пневмораспределители — размеры, серии, подбор
- Распределитель 5/3 закрытый центр — принцип, типы, подбор
- Распределители 3V220-06-AC220V
- Распределитель 4M210-08-AC220V
- Распределитель 4M320-08-DC24V
- Распределитель 4V330E-10-DC24V
- Распределитель 4V330P-10-DC24V
- Пневмораспределитель 4V110-06-AC110V
- Пневмораспределитель 4V110-06-AC220V
- Пневмораспределитель 4V110-06-DC12V
- Пневмораспределитель 4V210-06
- Пневмораспределитель 4V210-15
- Пневмораспределитель 4V220-06
- Пневмораспределитель 4V220-08
- Пневмораспределитель 4V410-M5
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V110-M5-AC110V
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V320-10-AC110V
- Пневмораспределитель 3V210-08
- Пневмораспределитель 3V210-10
- Пневмораспределитель 3V110-06
- Распределители электромагнитные 3/2 3V210-08-DC12V
- Распределитель электромагнитный 5/2 4M210-08-DC24V
- Распределитель электромагнитный 5/3 4V330C-10-DC24V
Пришлите список позиций — вернём варианты с ценами
Позициялар тізімін жіберіңіз — бағасымен нұсқаларды қайтарамыз
Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: +7 707 540-71-38.
Кестедегі артикулдер тізімін және санын қойыңыз — WAALPC біздің позицияларымызды таңдап, шот жібереміз. Қоңырау шалуға да болады: +7 707 540-71-38.
Главный инженер CORNETA.KZ ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 4V210-08: 56 исполнений, цена от 4 920 ₸. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
WhatsApp на всех номерах. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
