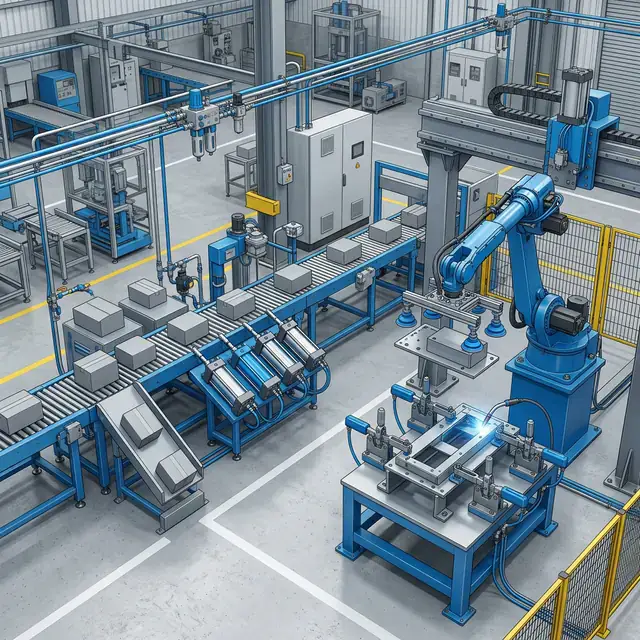

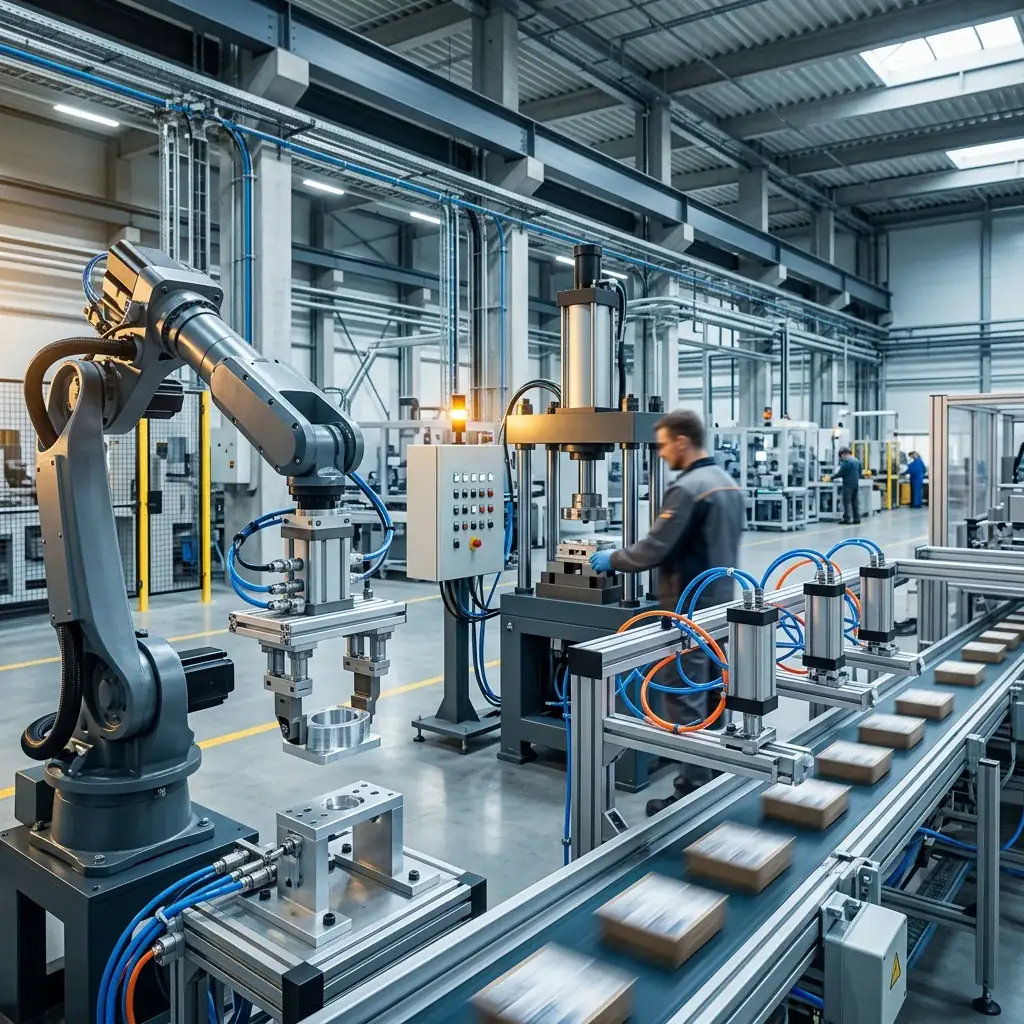

Пневмоавтоматика управляет конвейерами, зажимами, захватами и клапанами на множестве промышленных предприятий. Но когда инженер впервые проектирует линию, он сталкивается с вопросом: «Какие компоненты выбрать именно под мою задачу?»
Товары из статьи
В этой статье — 40 типовых примеров из упаковки, сварки, пищевого производства, деревообработки, логистики и фармацевтики. Для примеров указаны компоненты и, где применимо, тип управления и ориентировочный такт: фактический такт зависит от массы, хода и схемы. Используйте её как справочник при проектировании.
⚠ Важно: все примеры предполагают рабочее давление 5–6 бар и наличие блока подготовки воздуха ФРЛ на входе в систему.
Содержание статьи (14 разделов)
- 1. Чем отличаются моностабильная и бистабильная логика?
- 2. Какие 6 примеров есть в упаковке и фасовке?
- 3. Какие 6 примеров есть в металлообработке и сварке?
- 4. Какие 5 примеров есть в пищевом производстве?
- 5. Какие 4 примера есть в деревообработке?
- 6. Какие 4 примера есть в робототехнике и захвате?
- 7. Какие 3 примера есть в складской логистике?
- 8. Какие 3 примера есть в фармацевтике, медицине и косметике?
- 9. Какие 4 примера есть в автомобильной промышленности?
- 10. Какие ещё 5 примеров есть в текстиле, стекле, электронике?
- 11. Как выглядит сводная таблица «задача → тип распределителя»?
- 12. Как выбрать пневмосхему под свою задачу?
- 13. Какие вопросы чаще всего задают про выбор распределителя?
- Что в заключение?
1. Чем отличаются моностабильная и бистабильная логика?
Выбор типа пневмораспределителя 5/2 определяется тем, что должно произойти с цилиндром при пропадании сигнала.
| Параметр | Моностабильный (пружинный возврат) | Бистабильный (два импульса) |
|---|---|---|
| Золотник после снятия электрического сигнала | Возврат пружиной в условиях исполнения | Сохраняет последнее положение; положение штока проверяют отдельно |
| Снятие электрического сигнала | Возврат золотника пружиной в условиях исполнения | Память положения золотника; удержание привода проверяют по схеме |
| Типичное применение | Подача, толкание, отсечка | Зажим, фиксация, блокировка |
| Расход воздуха и катушки | Воздух на цикл тот же (его тратит цилиндр); катушка запитана всё время включения | Воздух на цикл тот же; катушка запитана только на импульс |
✓ Совет: бистабильный распределитель сохраняет положение золотника после снятия электрического сигнала. Сохранение зажима проверяют по фактической схеме с учётом подачи воздуха, нагрузки и утечек; одна память золотника или установка пневмозамка не подтверждает безопасное удержание. Логику управления выбирают по требованиям процесса.
2. Какие 6 примеров есть в упаковке и фасовке?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|

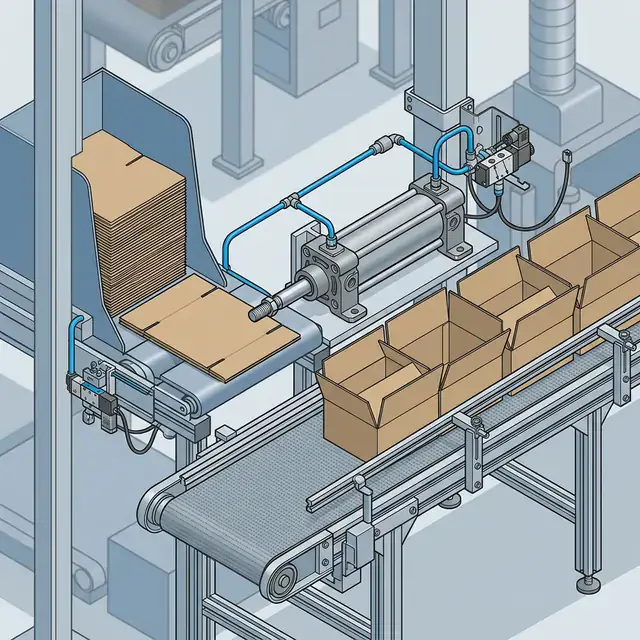

| 1 | Подача картонной заготовки на конвейер | Цилиндр двустороннего действия с 5/2 моностабильным: подал → после пружинного возврата золотника вернулся пневматически при подаче воздуха и достаточном усилии → ждёт следующую заготовку | Цилиндр ISO 15552 ∅32, распределитель 5/2, дроссель с обратным клапаном | 0,5–2 сек |
| 2 | Запечатывание пакета термосваркой | Цилиндр прижимает нагретую планку, моностабильный: прижал → выдержка → отвёл | Цилиндр ∅40, таймер пневматический, распределитель 5/2 с соленоидом 24VDC | 1–3 сек |
| 3 | Отсечка потока продукции на конвейере | Стопор: цилиндр выдвигается поперёк ленты, моностабильный | Компактный цилиндр ISO 21287 ∅25, датчик положения для подтверждения | 0,3–0,5 сек |
| 4 | Укладка готового изделия в тару | 2-осевой портал: горизонтальный + вертикальный цилиндры, вакуумная присоска для захвата | 2× цилиндр, эжектор + присоска, 2× распределитель 5/2 | 2–4 сек |
| 5 | Нанесение этикетки (аппликатор) | Цилиндр прижимает этикетку к продукту, моностабильный, ход 30–50 мм | Цилиндр ∅20, 5/2 моностабильный, регулятор давления | 0,5–1 сек |
| 6 | Подача гофрокороба на паллетайзер | Толкатель с длинноходовым цилиндром, ход до 500 мм | Цилиндр ∅63, ход 500, 5/2 с электромагнитом, дроссели на обе линии | 2–5 сек |
3. Какие 6 примеров есть в металлообработке и сварке?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|
| 7 | Зажим детали в сварочном кондукторе | 5/2 бистабильный: переключение зажима и разжима управляющими импульсами. Положение золотника сохраняется после снятия сигнала; сохранение усилия зажима проверяют по схеме, подаче воздуха, нагрузке и утечкам | Силовой цилиндр ∅80, 5/2 бистабильный, расчёт усилия под массу детали | 1–2 сек (зажим) |
| 8 | Подъём заготовки на штамповочный пресс | Цилиндр-подъёмник с клапаном плавного пуска для плавного набора давления при пуске; опускание заготовки при потере воздуха этот клапан не исключает — нужны пневмозамки или механический упор | Цилиндр ∅100, плавного пуска, 5/2, предохранительный клапан | 3–5 сек |
| 9 | Отрезка прутка на автомате | Быстрый рез: моностабильный 5/2, ход 20 мм примерно за 0,2 сек | Цилиндр ∅50 с ножом, клапан быстрого выхлопа, датчик | 0,2–0,5 сек |
| 10 | Позиционирование детали для лазерной резки | 2 цилиндра на взаимно перпендикулярных осях выставляют заготовку по координатам; точность ограничена сжимаемостью воздуха и зависит от контура обратной связи | 2× цилиндр с позиционером, линейный датчик обратной связи на каждой оси, датчики положения на концах хода | 1–3 сек |
| 11 | Выдув стружки из зоны обработки | Импульсная продувка через распределитель 3/2 по команде ЧПУ | 3/2 клапан с соленоидом, сопло-раструб, глушитель | 0,5–1 сек |
| 12 | Привод поворотного стола на 90° | Пневматический поворотный привод (rack&pinion) с демпферами на концах хода | Поворотный привод, 5/2, дроссели, демпферы | 1–2 сек |
4. Какие 5 примеров есть в пищевом производстве?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|
| 13 | Разделительный клапан на линии подачи жидкого продукта | Седельный клапан продукта из нержавеющей стали с пневмоприводом; 5/2 стоит вне зоны продукта и управляет приводом. Уплотнения — EPDM или FKM по продукту и составу мойки CIP: FKM хуже переносит горячую щёлочь и пар | Клапан продукта AISI 316 с пневмоприводом, распределитель 5/2, присоединения с молочной резьбой DIN 11851 | — |
| 14 | Дозирование сыпучего продукта (мука, сахар) | Сегментный затвор с пневмоприводом, управление по весовому сигналу | Поворотный привод, 5/2, весовой контроллер | 2–5 сек |
| 15 | Формовка тестовых заготовок | Цилиндр опускает матрицу-пресс, моностабильный | Цилиндр ∅80 из нерж., дроссели, 5/2 24VDC | 1–2 сек |

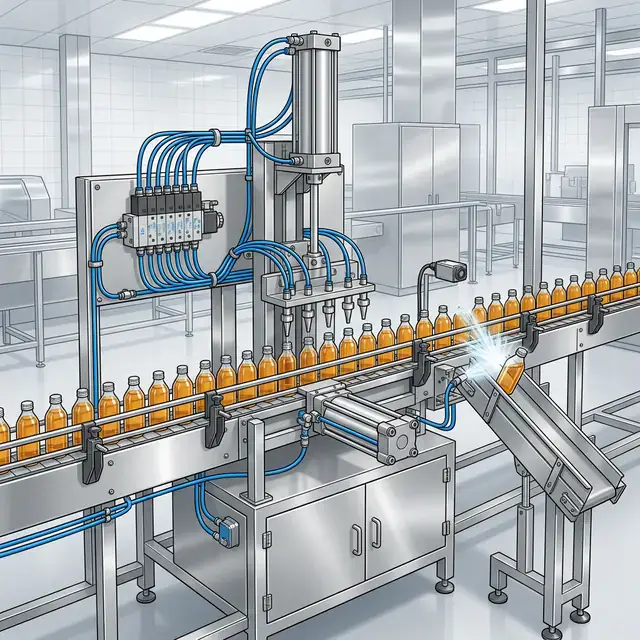

| 16 | Отбраковка на конвейере (reject-система) | Воздушный выстрел через сопло сдувает бракованное изделие, 3/2 моностабильный | 3/2 быстродействующий, сопло, фильтр AF на 5 мкм (исполнение W), маслоотделитель, блок подготовки без лубрикатора: воздух попадает на изделие | 50–100 мс |
| 17 | Мойка оборудования: пневматическая заслонка на сливе | Цилиндр ISO 15552 открывает/закрывает заслонку, уплотнения EPDM | Цилиндр из нерж. стали, 5/2, концевые датчики | 3–5 сек |
⚠ Внимание: в зоне контакта с продуктом и агрессивной мойки пищевых и фармацевтических производств берут цилиндры и фитинги из нержавеющей стали AISI 304/316 и уплотнения, стойкие к моющим средствам (FKM, EPDM — EPDM только без масла в воздухе); требования к исполнению задаёт оценка риска и нормы пищевой безопасности.
5. Какие 4 примера есть в деревообработке?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|
| 18 | Прижим заготовки на форматно-раскроечном станке | Вертикальный цилиндр прижимает лист; 5/2 бистабильный управляет прижимом, а сохранение усилия и безопасное удержание проверяют по всей схеме | Цилиндр ∅50, 5/2 бистабильный, датчик | 0,5–1 сек |
| 19 | Толкатель готовой доски на штабелёр | Длинноходовый цилиндр (ход 800 мм), моностабильный | Цилиндр ∅63, 5/2, дроссели, направляющие | 3–6 сек |
| 20 | Пневматический упор для автоматической системы раскроя | Компактный цилиндр выдвигает упор на программируемую позицию | Цилиндр ISO 21287, позиционер, ПЛК | 1–2 сек |
| 21 | Отсос древесной пыли через пневмозаслонку | Заслонка на вытяжном патрубке открывается только при работе станка | Цилиндр ∅40 одностороннего действия, 3/2 моностабильный, реле от станка | 0,5 сек |
6. Какие 4 примера есть в робототехнике и захвате?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|

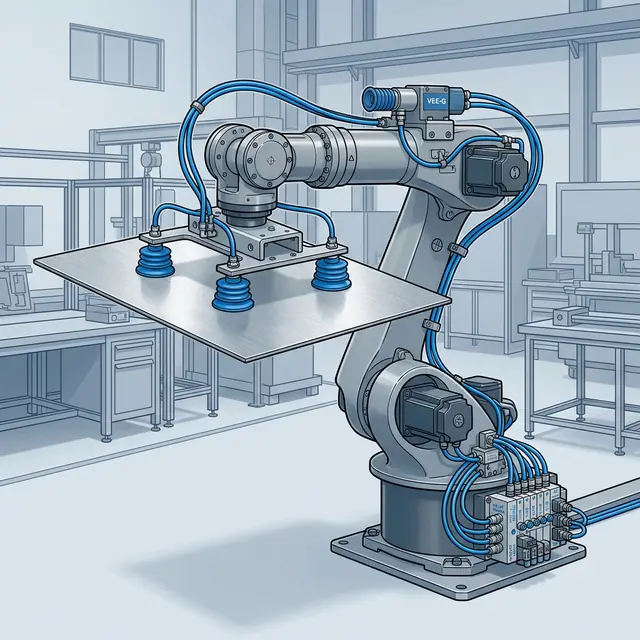

| 22 | Захват детали промышленным роботом (вакуум) | 5/2 + вакуумный эжектор через 3/2 — работают синхронно по программе ПЛК | Эжектор, присоска (NBR/силикон), 5/2 + 3/2, пневмоостров | 0,5–2 сек |
| 23 | Пневматический схват (параллельные губки) | Пневмозахват с параллельным перемещением губок, 5/2 моностабильный | Пневмосхват, 5/2, датчики «схвачено / пусто» | 0,3–0,8 сек |
| 24 | Поворот детали на 180° (кантователь) | Поворотный привод с двумя фиксированными позициями | Привод rack&pinion, 5/2 бистабильный, демпферы | 0,5–1,5 сек |
| 25 | Смена захватного органа (quick-change) | Пневматический замок на фланце робота: разблокировал → сменил → заблокировал | Пневмозамок, 5/2 бистабильный, датчики блокировки | 2–3 сек |
7. Какие 3 примера есть в складской логистике?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|

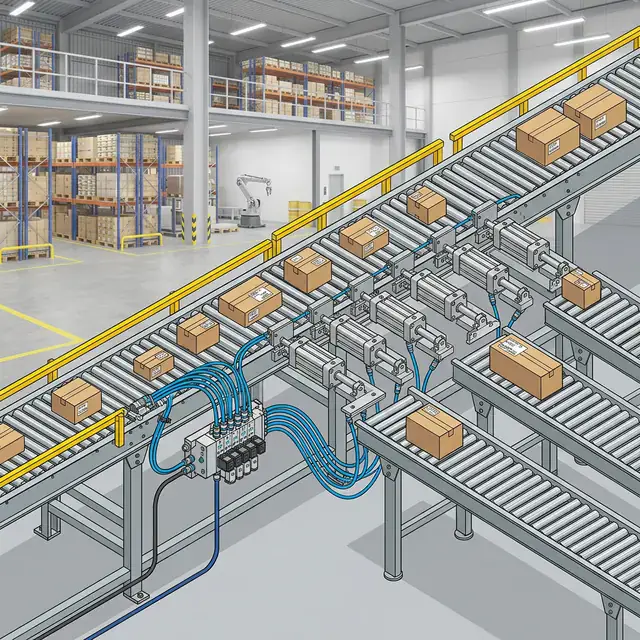

| 26 | Сортировка посылок по направлениям (Sorter) | Линейка цилиндров-толкателей по бокам конвейера, каждый с 5/2 моностабильным | Компактные цилиндры ∅25, пневмоостров на 8–16 станций | 0,3–0,5 сек |
| 27 | Подъём груза на второй ярус стеллажа | Пневматический подъёмник (цилиндр ∅200, ход 1200 мм). При потере воздуха груз опускается: на верхней позиции нужен механический упор или ловитель, людям под грузом находиться нельзя | Силовой цилиндр, механический упор, плавного пуска, расчёт усилия, дроссели | 5–10 сек |
| 28 | Фиксация паллеты на роликовом конвейере | Пневмостоп выдвигается снизу, блокирует ролик, моностабильный | Стопорный цилиндр ∅32, 5/2, фотодатчик | 0,3 сек |
8. Какие 3 примера есть в фармацевтике, медицине и косметике?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|
| 29 | Дозирование жидкости в ампулу | Микроцилиндр приводит дозирующий поршень; точность дозы задаёт объём дозатора, а не цилиндр | Цилиндр ∅16 из AISI 316, пропорциональный регулятор | 0,5–1 сек |
| 30 | Закручивание крышки на флакон | Пневматический шпиндель с настраиваемым крутящим моментом | Поворотный модуль, 5/2, регулятор давления, датчик момента | 1–2 сек |
| 31 | Прижим таблетки для нанесения маркировки | Микроцилиндр фиксирует таблетку, лазер наносит код, моностабильный | Миницилиндр ∅10 одностороннего действия, 3/2, вакуумная фиксация через эжектор | 0,3–0,5 сек |
9. Какие 4 примера есть в автомобильной промышленности?
листайте таблицу вбок →
| № | Задача | Решение | Ключевые компоненты | Такт |
|---|---|---|---|---|
| 32 | Установка ветрового стекла с вакуумным захватом | Портальный робот с вакуумной рамой (8 присосок), управление через пневмоостров | 8× присоска, 2× эжектор, пневмоостров, ПЛК | 10–15 сек |
| 33 | Затяжка болтов подвески (пневматический гайковёрт) | Ударный пневмоинструмент с подачей через ФРЛ с лубрикатором | Гайковёрт 1/2″, ФРЛ с масляным туманом, шланг ∅10 | 3–5 сек/болт |
| 34 | Контроль герметичности картера двигателя | Пневматическое уплотнение прижимается к детали, подаётся давление, измеряется утечка | Цилиндры зажима, регулятор, датчик перепада давления | 15–30 сек |
| 35 | Клеевое нанесение герметика на кузов | Пневматический пистолет-аппликатор с пропорциональным управлением расходом | Пневмопривод дозатора, пропорциональный клапан, робот | непрерывно |
10. Какие ещё 5 примеров есть в текстиле, стекле, электронике?
листайте таблицу вбок →
| № | Отрасль | Задача | Решение и компоненты |
|---|---|---|---|
| 36 | Текстиль | Обрезка нити на ткацком станке | Миницилиндр ∅12 одностороннего действия с ножом, 3/2 от ПЛК, такт 100 мс |
| 37 | Текстиль | Натяжение рулона ткани | Танцующий ролик на цилиндре, пропорциональный регулятор давления |
| 38 | Стекло | Перемещение стеклянного листа вакуумом | Большие присоски (∅120), эжекторы высокой производительности, вакуумная техника |
| 39 | Электроника | Установка чипа на плату (pick&place) | Миницилиндр ∅8 одностороннего действия, микроприсоска, прецизионный 3/2, такт 200 мс |
| 40 | Электроника | Тестирование PCB (bed-of-nails) | Большой цилиндр опускает плату на контактную матрицу, 5/2 бистабильный |
11. Как выглядит сводная таблица «задача → тип распределителя»?
Быстрая шпаргалка для проектировщика:
| Тип задачи | Рекомендуемый распределитель | Почему |
|---|---|---|
| Подача / толкание / отсечка | 5/2 моностабильный | Пружина возвращает золотник; пневматический возврат цилиндра зависит от подачи воздуха и нагрузки |
| Зажим / фиксация / блокировка | 5/2 бистабильный как вариант управления | Память золотника без постоянного сигнала; удержание нагрузки проверяют отдельно |
| Вакуумный захват (ON/OFF) | 3/2 моностабильный | Простое включение/отключение эжектора. При потере сигнала или воздуха вакуум пропадает и деталь отпускается: если падение недопустимо, удержание проверяют отдельно |
| Продувка / обдув | 3/2 моностабильный | Импульс воздуха по команде |
| Точное позиционирование | Позиционер или пропорциональный распределитель с датчиком положения | Обратная связь держит заданную точку; 5/3 с закрытым центром только останавливает шток в промежуточной точке, и эта остановка неточна из-за сжимаемости воздуха |
| Сброс остаточного давления и плавный пуск | Клапан плавного пуска со сбросом на вводе | Сброс остаточного давления и плавный пуск; функцией безопасности клапан не является, если это не заявлено изготовителем |
| Многостанционное управление (от 6–8 цилиндров) | Пневмоостров | Экономия проводки и монтажа |
12. Как выбрать пневмосхему под свою задачу?
- Определите тип движения: линейное (цилиндр), вращательное (поворотный привод) или захват (схват/вакуум).
- Рассчитайте усилие: нагрузка с запасом 1,5–2: при вертикальном подъёме это вес (m×g), при горизонтальном перемещении — трение и разгон, при зажиме — требуемое усилие прижима. Онлайн-калькулятор.
- Выберите логику: моно- или бистабильная (см. таблицу выше).
- Подберите ход цилиндра: длина перемещения + 10 мм запас.
- Учтите среду: пищевое производство → нержавейка + EPDM или FKM по продукту и мойке; агрессивная химия → PTFE; обычный цех → стандарт.
- Добавьте подготовку воздуха: блок подготовки на входе — обязательно; лубрикатор — только для потребителей, которым нужна смазка, а где масло недопустимо (пищевое производство, фармацевтика) — без него.
- Установите дроссели: дросселирование на выхлопе для плавности хода.
- Предусмотрите датчики: датчики положения для обратной связи в ПЛК.
✓ Совет: при числе цилиндров более 6 рассмотрите установку пневмоострова — проводка и монтаж заметно сокращаются.
Как устроено сопло Вентури — принцип работы сопла Вентури.
13. Какие вопросы чаще всего задают про выбор распределителя?
Какой пневмоцилиндр выбрать для упаковочной линии?
Для стандартных упаковочных операций (подача, нанесение этикетки, отсечка) оптимален компактный цилиндр ISO 21287 диаметром 20–32 мм с моностабильным распределителем 5/2. Такт — от 0,3 до 2 секунд.
Почему на сварочном кондукторе используют бистабильный распределитель?
Бистабильный 5/2 сохраняет положение золотника после снятия электрического сигнала. Сохранение зажима при отключении электричества зависит от подачи воздуха, нагрузки, утечек и фактической схемы. Удержание детали и безопасное состояние проверяют для всего узла; память золотника сама по себе их не гарантирует.
Можно ли использовать стандартные пневмокомпоненты в пищевой промышленности?
Вне зоны продукта — можно. В зоне контакта с продуктом и мойки CIP берут исполнения из нержавеющей стали AISI 304/316 и уплотнения, стойкие к моющим средствам (FKM; EPDM — только при воздухе без масла); стандартные алюминиевые и латунные детали агрессивную мойку не переносят. Требования задают оценка риска и нормы пищевой безопасности.
Сколько пневмоцилиндров можно подключить к одному пневмоострову?
Плита пневмоострова 200M из нашего каталога выпускается на 2–20 станций; у других изготовителей число станций зависит от серии. Каждая станция управляет одним цилиндром или группой. Выбирайте с запасом 20–30% на будущее расширение.
Как уменьшить шум пневматики в цехе?
Установите пневматические глушители на выхлопные порты распределителей. Глушитель из спечённой бронзы или пористого пластика заметно снижает шум выхлопа; величину снижения и влияние на скорость смотрите в паспорте глушителя.
Какой тип управления распределителем выбрать: электромагнитный или пневматический?
Электромагнитный (соленоидный) 24VDC — самый распространённый вариант в промышленной автоматизации. Во взрывоопасных зонах применяют либо пневматическое управление, либо катушки во взрывозащищённом исполнении; выбор определяют класс зоны и документы на изделие.
Что в заключение?
Пневмоавтоматика — универсальный инструмент, который работает везде: от высокоскоростной упаковки на 50 циклов в минуту до дозирования в фармацевтике. Ключ к надёжной работе — правильный выбор компонентов под конкретную задачу.
Используйте примеры из этой статьи как отправную точку: определите отрасль, тип движения и логику управления. Затем рассчитайте усилие, подберите трубки и фитинги, предусмотрите подготовку воздуха.
Подробнее: BOM упаковочной линии flow-pack: 10 позиций WAALPC.
Смотрите также: Пневматика для пищёвки, медицины и роботов — особенности применения.
