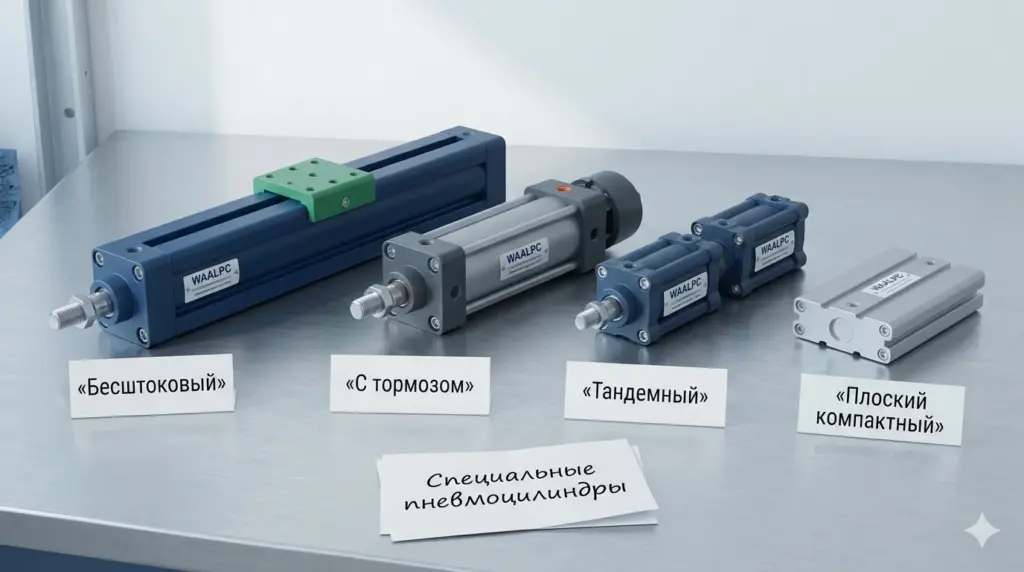

Специальные пневмоцилиндры — бесштоковые, тандемные, плоские

Помимо стандартных пневмоцилиндров DSBC, DSNU, MAL, SC — есть специальные модификации под нестандартные задачи. Бесштоковые, тандемные, плоские, с тормозом. Разберём 7 типов и где их применять.

Подобрать и купить пневмоцилиндры в каталоге →

Как устроен пневмоцилиндр в разрезе?

Чтобы понять, чем отличаются специальные исполнения, удобно сначала разрезать обычный штоковый цилиндр двустороннего действия. По оси от задней крышки к передней в нём стоят:

• гильза — алюминиевый профиль или труба, по зеркалу которой ходит поршень; с торцов её закрывают задняя и передняя крышки с портами подвода воздуха;
• поршень с манжетами — делит гильзу на две камеры; в поршень вставлено магнитное кольцо, по которому датчик на корпусе ловит положение;
• шток — передаёт усилие наружу; в передней крышке его ведёт направляющая втулка, герметизирует уплотнение штока, а снаружи стоит грязесъёмник;
• демпфер в конце хода — упругие кольца или пневматическое торможение: втулка на поршне входит в уплотнение в крышке, запертый воздух уходит через регулировочный винт, и поршень подходит к крышке без удара.

Специальные цилиндры меняют один узел из этой схемы: у бесштокового нет штока — усилие снимают с каретки, у тандемного два поршня на одном штоке, у цилиндра с проходным штоком шток выходит через обе крышки, у цилиндра с тормозом на штоке стоит фрикционная муфта. Какие детали изнашиваются и как их меняют — в статье ремонт пневмоцилиндра.

Где применяют бесштоковые пневмоцилиндры и какие серии есть в каталоге?

Бесштоковый цилиндр применяют там, где нужен длинный ход при малой длине установки: у него нет выступающего штока, каретка движется вдоль корпуса. Пример из статьи ниже — упаковочная линия, где бесштоковый цилиндр Ø32 мм с ходом 1500 мм перемещает захват вдоль конвейера. Ограничение — нагрузка на каретку: у бесштоковых цилиндров она задаётся допустимыми силой и моментами, а не только усилием цилиндра.

В каталоге WAALPC бесштоковые цилиндры представлены сериями DGC (формат Festo DGC, механическая связь каретки; диаметры Ø25, 32, 40 мм, ход 100–1000 мм) — 31 позиций, цена от 176 880 ₸; OSP (формат Parker OSP-P; диаметры Ø16–63 мм, ход 100–1000 мм) — 61 позиций, цена от 89 460 ₸; RMS (диаметры Ø10–40 мм, ход 100–2000 мм) — 95 позиций, цена от 23 280 ₸. Разбор кодов и подтверждённые пары: Festo DGC и Parker OSP-P; совместимый аналог по полному артикулу — на страницах Parker OSP и SMC MGPL. Есть и бесштоковый цилиндр с магнитной муфтой — серия CY.

Какие 7 типов специальных пневмоцилиндров бывают?

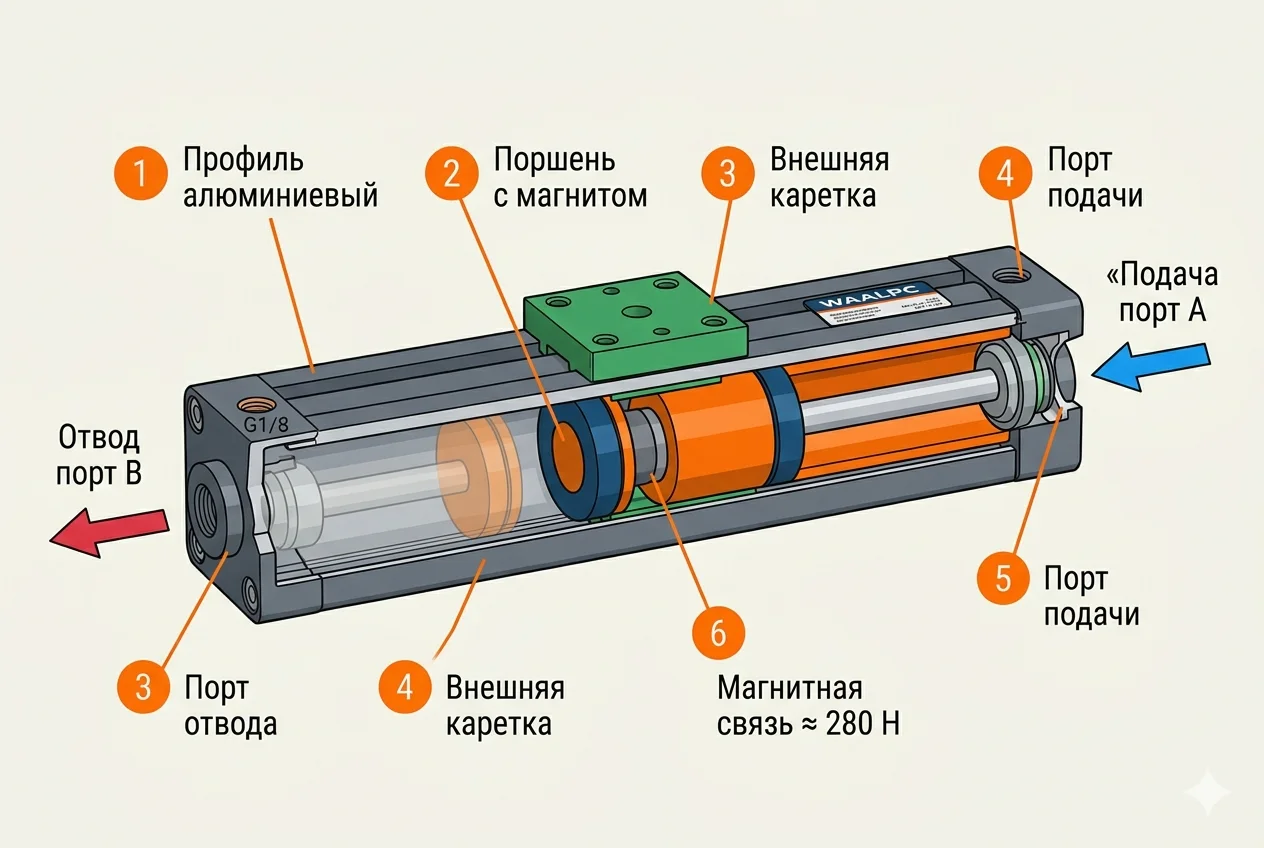

1. Бесштоковый

Поршень движется внутри цилиндра, снаружи передаёт усилие через магнитную связь или механический ползун. Корпус занимает всю длину хода (без «висящего» штока).

• Ход: 50-3 000 мм (компактнее обычного по габариту)
• Применение: конвейеры, длинные перемещения, экономия пространства
• Плюсы: компактность по длине, нет торчащего штока — нечего защищать от удара
• Минусы: меньше усилие (магнит ограничен), точность ниже

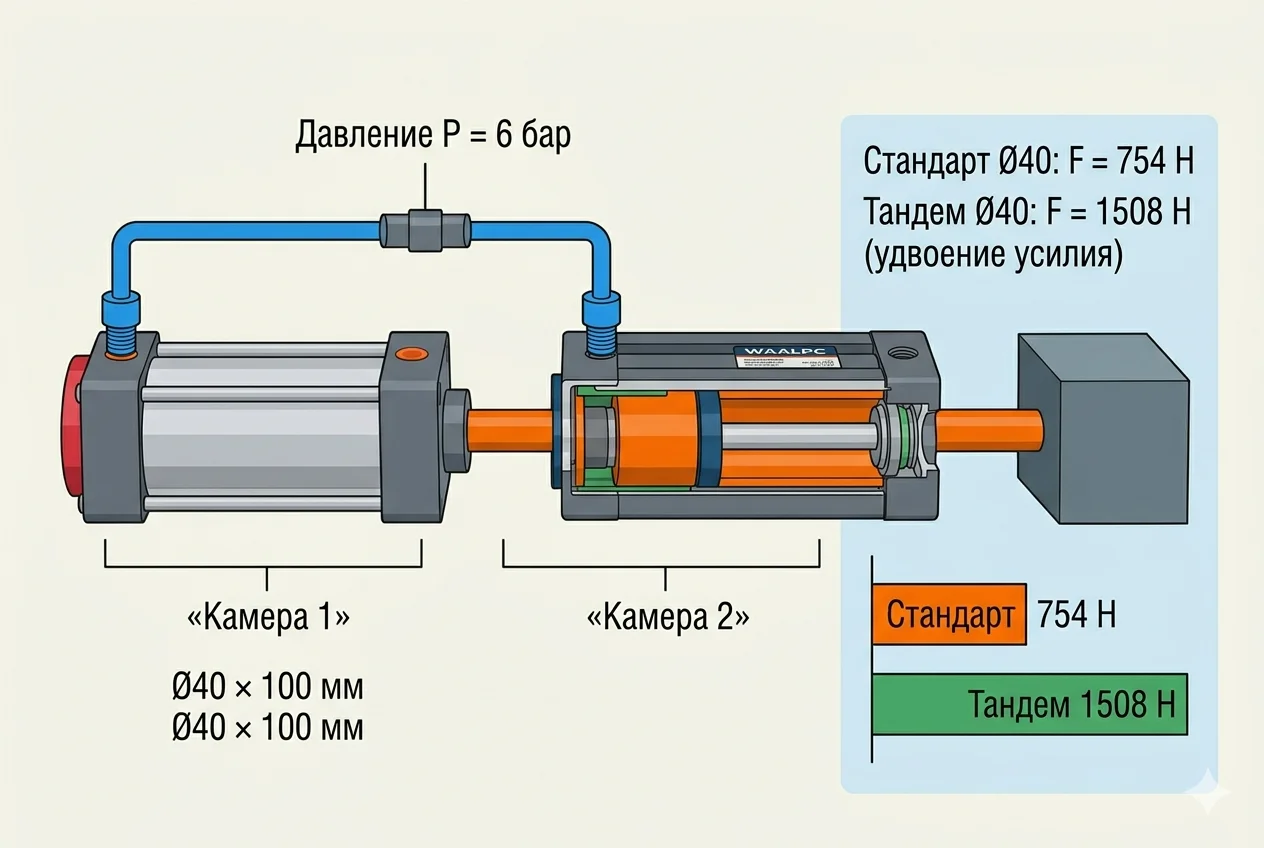

2. Тандемный (двойной)

Два поршня в одном корпусе на общем штоке. Усилие удваивается без увеличения диаметра.

• Усилие: 2× от диаметра при том же диаметре корпуса
• Применение: малое пространство + высокое усилие (запрессовка, штамповка)
• Минусы: расход воздуха в 2 раза выше

3. С проходным штоком

Шток проходит сквозь обе крышки. Усилие одинаковое в обе стороны (без потерь на сечение штока).

• Применение: точная синхронизация двух механизмов, тестовое оборудование
• Плюсы: F_толкание = F_тяга
• Минусы: шток с обеих сторон занимает место

4. С тормозом (со стопором)

Встроенная фрикционная муфта на штоке. При снятии давления тормоз фиксирует шток в текущем положении.

• Применение: безопасное позиционирование вертикальной нагрузки
• Плюсы: не падает при аварии в линии
• Минусы: дороже стандартного

5. Плоский (компактный)

Корпус заметно короче стандартного при том же диаметре и ходе: крышки и поршень сделаны тоньше. В каталоге — компактный цилиндр ADN по ISO 21287, от 8 580 ₸.

• Ход: 5-100 мм (короткоходовые)
• Применение: автоматизация в стеснённых условиях (захваты, прижимы)

6. Направляющий (с встроенными направляющими)

Шток дополнительно стабилизируется встроенными стержнями. Воспринимает радиальную нагрузку. В каталоге — компактный цилиндр с направляющими MGPM, от 17 820 ₸.

• Применение: поднятие/перемещение с боковой нагрузкой (захват без шарниров)

7. Короткоходовый

Ход 5-30 мм. Сверхкомпактный.

• Применение: маркировка, штамповка мелких деталей, точное позиционирование на малых расстояниях

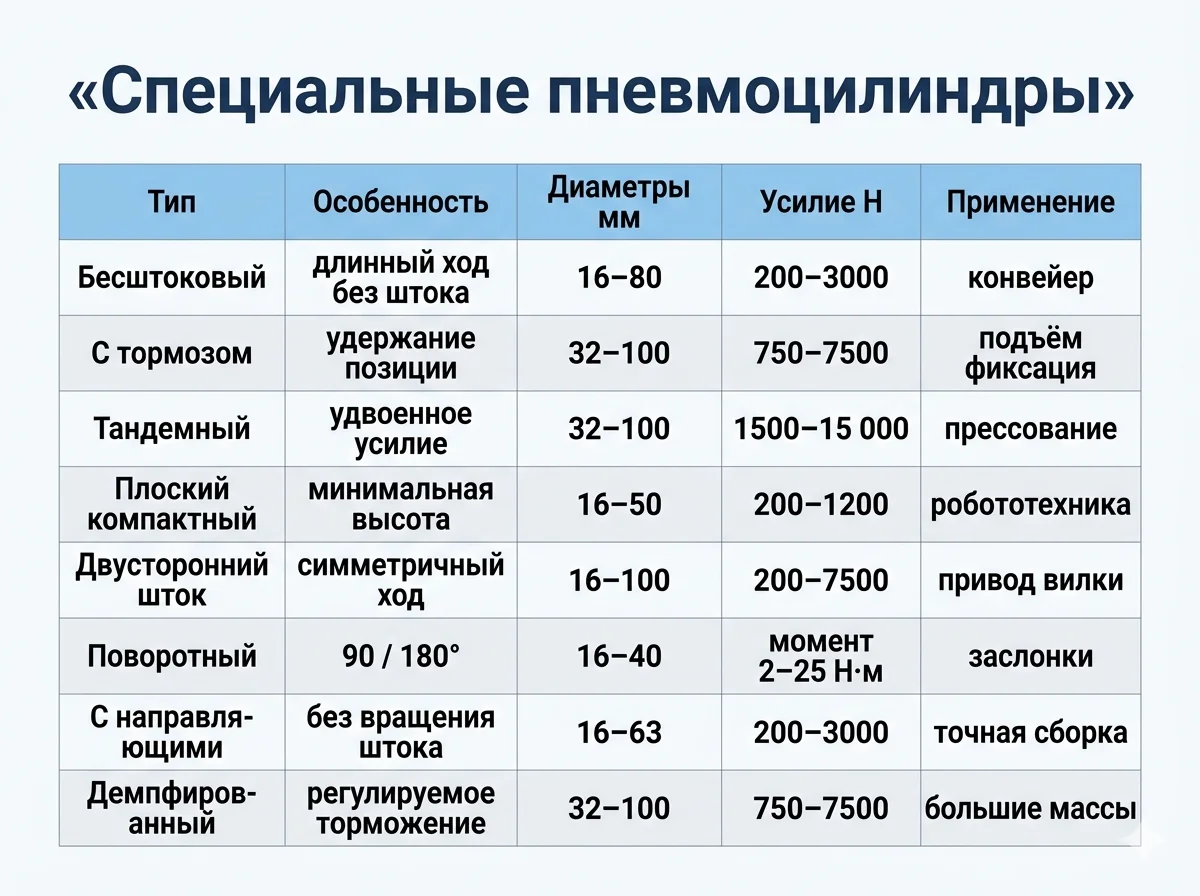

Как сравнить специальные пневмоцилиндры по таблице?

листайте таблицу вбок →

Когда нужен стандартный цилиндр, а когда специальный?

• Стандартный DSBC/DSNU — большинство задач. Ход 25-1000 мм, прямое движение, осевая нагрузка
• Бесштоковый — если ход больше 1 м и нет места для висящего штока
• Тандемный — если усилие в 2× больше, но диаметр увеличить нельзя
• С тормозом — если поднимаете груз вертикально и риск падения при аварии
• Плоский — если высота установки критична (например, прижим над конвейером)
• Направляющий — если есть боковая нагрузка (захват из бокового положения)

Какие вопросы чаще всего задают про специальные пневмоцилиндры?

Можно ли использовать стандартный цилиндр для перемещения 2 метра?

Технически да, но шток 2 м выходит за корпус → нужна защита от посторонних предметов, бокового удара. Лучше бесштоковый — корпус 2 м, перемещение внутри.

Тандемный цилиндр или больший диаметр?

Если место позволяет — больший диаметр дешевле и проще. Тандемный — когда максимальный диаметр ограничен (например, конструкция станка).

Какой ход у плоского цилиндра?

5-100 мм типичный диапазон. Для больших ходов нет смысла в плоской компоновке — теряются преимущества компактности.

Сколько стоит специальный пневмоцилиндр?

Дороже стандартного DSBC того же диаметра. Специсполнения — нестандартный заказ (не входят в серийный каталог), срок уточняется при подборе.

Где применяют специальные пневмоцилиндры в разных отраслях?

Бесштоковый — упаковочная линия

Линия упаковки бутылок: бесштоковый цилиндр Ø32 мм с ходом 1500 мм перемещает захват вдоль конвейера. За один цикл захватывает 4 бутылки на входе линии и переносит к месту укладки в коробку. Корпус цилиндра — 1.6 м (компактнее, чем у штокового, где штока ещё 1.5 м торчало бы наружу).

Тандемный — пресс для запрессовки втулок

Запрессовка втулок в редуктор требует 8000 Н. Стандартный цилиндр Ø100 мм при 8 бар даёт около 6 280 Н (7 854 мм² × 0,8 МПа) — мало. Тандемный Ø100 мм даёт около 12 200 Н (вторая ступень — за вычетом площади штока Ø25) в том же монтажном пространстве. Без увеличения станины станка.

С тормозом — подъёмник в гараже

Цилиндр с тормозом штока удерживает груз в покое при пропаже воздуха — например, вертикальную каретку на время останова. Средством безопасности для людей он не является: подъёмник автомобиля, под которым работает человек, требует механических ловителей и упоров по ГОСТ EN 1493, а не пневматики с тормозом.

Плоский — прижим деталей на конвейере

Конвейер шириной 600 мм, над ним нужно прижать деталь сверху для приклейки этикетки. Высота над лентой — всего 80 мм. Плоский цилиндр с ходом 30 мм входит в эту высоту, стандартный нет.

Направляющий — захват плиточной заготовки

Захват керамической плитки 600×600 мм. Сила прижима 200 Н в центре плитки. Боковая нагрузка от перемещения — 50 Н. Стандартный цилиндр на такую поперечную нагрузку не рассчитан: изнашиваются втулка и уплотнение штока, появляется утечка. Направляющий с боковыми стержнями — выдерживает.

Как подобрать по нагрузке и пространству?

Задача	Подходящий тип	Почему
Ход 2-3 м, экономия пространства	Бесштоковый	Корпус = ход, нет «висящего» штока
Большое усилие, малый диаметр	Тандемный	2× усилие в том же диаметре
Симметрия в обе стороны	С проходным штоком	F_толкание = F_тяга
Вертикальный груз	С тормозом	Не падает при аварии
Стеснённое место	Плоский / короткоходовый	Компактная компоновка
Боковая нагрузка	Направляющий	Боковая стабилизация штока

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: OSP-40-400, MAL-40-125, MAL-40-75, MAL-32-100.

Как подобрать совместимый аналог Festo по типу спецпневмоцилиндра?

Совместимый аналог подбирают по полному коду оригинала: каждая пара подтверждается отдельно. Подтверждённые разборы: бесштоковый Festo DGC и компактный Festo ADVU (фирменный формат Festo, не ISO 21287). Для тандемных DSBG и плоских DMPO/DMPA подтверждённых пар нет: проверьте свой код на странице подбора аналога. Типовой подбор по списку до 50 позиций — 1 рабочий день, по большему списку — до 3 рабочих дней (форма на странице подбора аналога импортной пневматики).

Подробнее: 5 типов крепления ISO 15552: MF, MS, MT, MP, MK.

Подробнее: Когда нужен тандемный или направляющий цилиндр для длинного хода.

Ещё в каталоге: Пневмоцилиндр бесштоковый CY — серия с магнитной муфтой, Рычажный зажимной пневмоцилиндр JGL.
