Подбор аналогов Festo: справочник по сериям

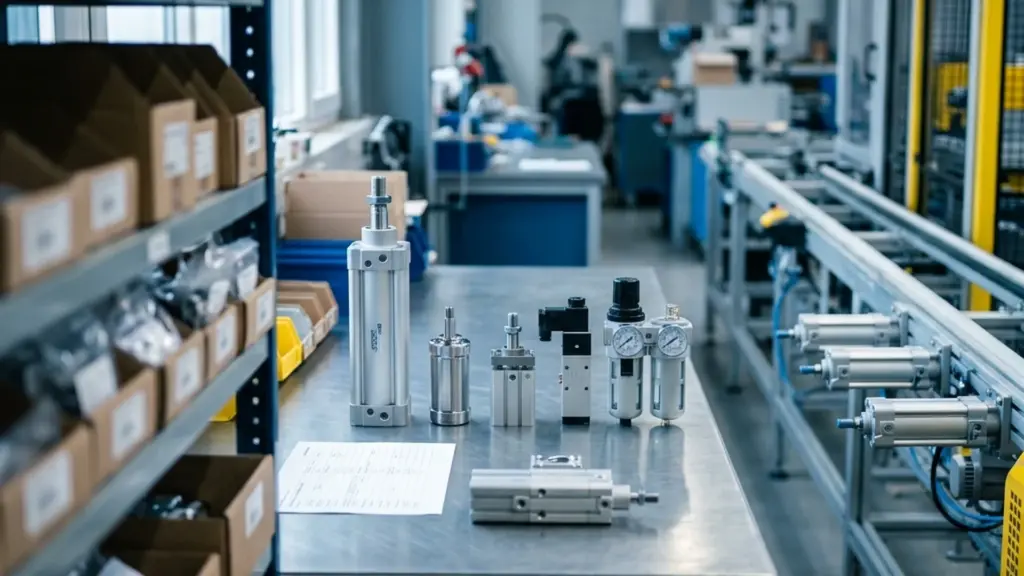

Это справочник по DSBC, DSNU, ADN, DFM, DGC, VUVS, CPE и MS. Для поиска полного кода используйте подбор аналогов; общий обзор расположен в разделе замены Festo. Номенклатуру SMC и AirTAC сверяют по документации соответствующего производителя.

Что проверить до замены?

1. Полный код и исполнение. Зафиксируйте производителя, диаметр, ход и все суффиксы. Отдельно проверьте зажим штока, направляющие, специальные уплотнения и другие функции.

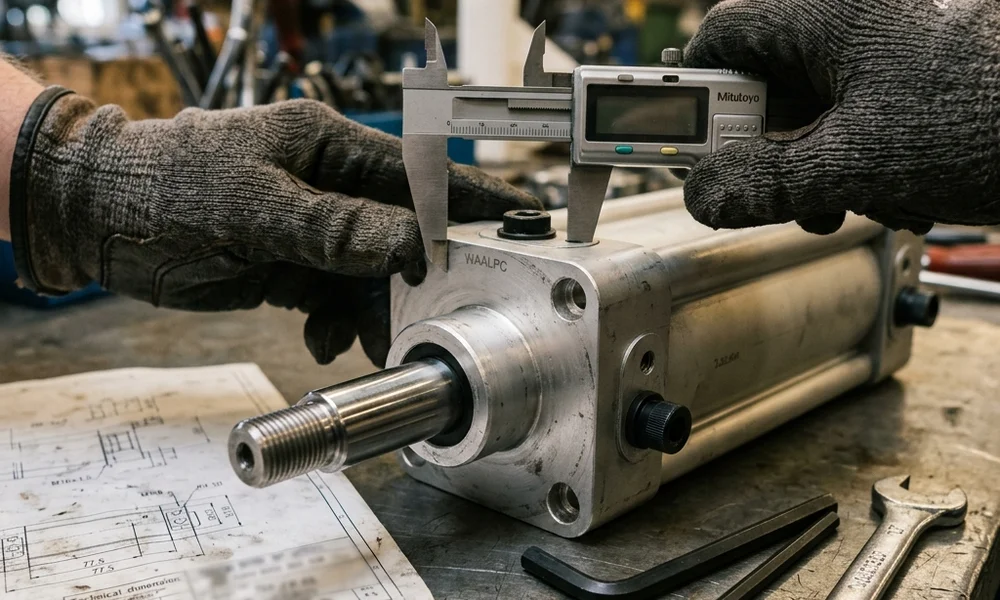

2. Монтаж. Сравните чертежи: отверстия, тип крепления, расстояния, монтажную длину, вынос и резьбу штока, габариты и расположение портов. Фото помогает определить исполнение, но точные размеры берут из чертежа или измеряют.
3. Рабочие условия. Сверьте давление, температуру, подготовку воздуха, нагрузку, скорость и допустимое демпфирование. У клапана проверьте управление, расход при заданном перепаде, напряжение и разъём катушки.
4. Датчики и поставка. Проверьте паз и крепление датчика, выход PNP/NPN или контактный, питание и разъём. После выбора полного артикула проверьте его цену, наличие, срок и состав поставки.

Для профильных цилиндров DSBC предел рабочего давления — до 0,8 МПа (8 бар) по каталогу завода, для компактных ACQ — 0,15–1,0 МПа по таблице завода; у остальных серий — по листу серии; минимальное давление и условия исполнения уточняют по паспорту. Значение 10 бар в обозначении серии стандарта не устанавливает предел каждого изделия. Допустимое давление оригинала Festo проверяют по его собственному паспорту.

Все поставляемые нами цилиндры WAALPC имеют магнитный поршень, в том числе в артикулах без A или S. Буквы в нашем коде могут повторять обозначение исходного бренда. Магнит поршня для датчиков и магнитная связь поршня с кареткой у бесштокового цилиндра — разные признаки. Для переноса датчика нужны подходящие паз, крепление и электрические характеристики.

Что нужно знать про DSBC — профильный цилиндр ISO 15552?

Для оригинала Festo DSBC рассматривают одноимённый WAALPC DSBC Ø32–125 мм. Festo DSBC также включает Ø125; диаметры Ø160–320 нельзя переносить в ряд DSBC. DSBC и DNC — профильные серии, DSBG — шпильчатая; конструкцию определяет серия производителя. ISO 15552 задаёт присоединительные размеры, а не форму корпуса или паз датчика.

Сверяют конкретное крепление, длину и резьбу штока, ход и демпфирование. У Festo доступны исполнения P, PPV и PPS; замена между ними требует проверки энергии остановки по массе, скорости и паспортной диаграмме. В оригинальном коде DSBC суффикс T обозначает сквозной шток; доступность и обозначение исполнения WAALPC проверяют отдельно.

Примеры наших исполнений в каталоге: DSBC-50-100-PPV-A — 37 680 ₸, DSBC-80-500-PPV-A — 108 060 ₸. Это примеры номенклатуры WAALPC, а пригодность для замены определяют по полному коду оригинала и условиям выше. Наличие и срок смотрите в карточке выбранного исполнения.

Шпильчатый SC не следует считать цилиндром ISO 15552 только по внешнему сходству. Подробный выбор цилиндров собран в разделе замены пневмоцилиндров Festo.

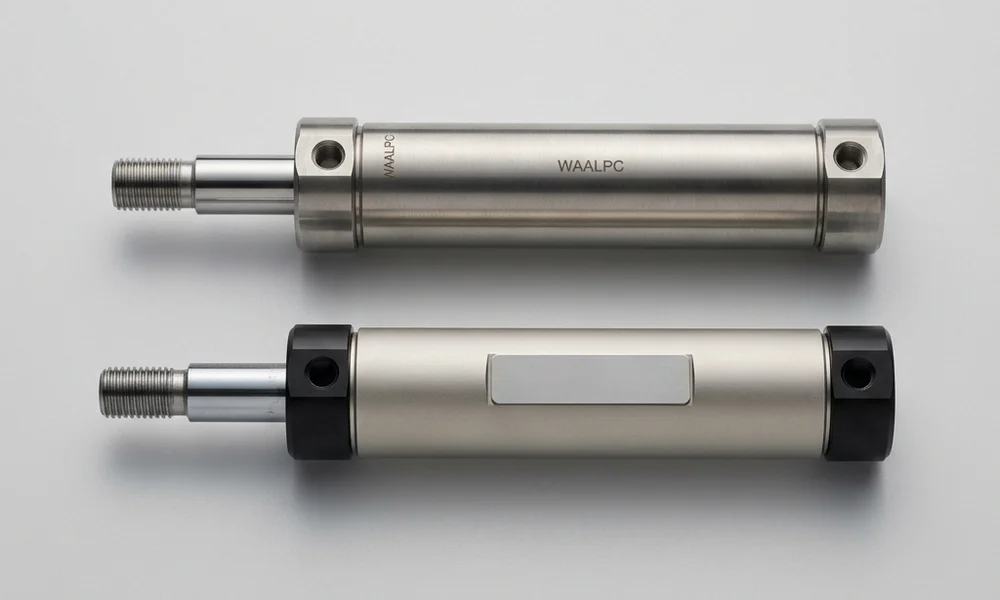

Какие границы ISO 6432 у DSNU и когда выбирать MAL?

В нашем текущем каталоге WAALPC DSNU представлен диаметрами Ø10–63 мм; Ø8 не представлен. ISO 6432 охватывает Ø8–25, поэтому для WAALPC DSNU он применим к Ø10–25. Исполнения Ø32–63 подбирают по чертежам вне этого стандарта.

WAALPC MAL имеет ряд Ø16–50 мм: ISO 6432 применим к Ø16–25, а Ø32–50 находятся вне его диапазона. MAL не становится полной заменой DSNU из-за одинакового диаметра: сравнивают материал, крышки, крепление, шток, порты и демпфирование. Ход и доступные опции определяют по диаметру и полному артикулу, а не по общему обозначению ISO.

Какой у ADN компактный формат и резьба штока?

Для Festo ADN рассматривают WAALPC ADN Ø12–125 мм с ходом 5–400 мм (по диаметру). ISO 21287:2004 задаёт присоединительные размеры в диапазоне Ø20–100; Ø12, Ø16 и Ø125 проверяют по документации серии. Совпадение ISO не подтверждает перенос датчика или равенство всех габаритов.

У оригинала Festo ADN в соответствующем поле кода I — внутренняя резьба штока, A — наружная; конечная A в другом поле обозначает исполнение для датчиков. Базовый WAALPC ADN имеет внутреннюю резьбу штока. Код Festo с наружной резьбой нельзя автоматически записывать в пару к этому исполнению: проверяют тип, размер и длину резьбы по чертежам обоих цилиндров.

ADN-KP с зажимом штока и ADNGF с направляющими имеют дополнительные функции и требуют отдельной сверки. ACQ и SDA относятся к фирменному компактному формату CQ; их не называют ISO 21287 и не обещают установку на место ADN без проверки крепления.

Что такое DFM — цилиндр с двумя направляющими?

Festo DFM имеет один поршневой шток и два направляющих стержня, соединённых общей плитой. GF — направляющие скольжения, KF — шариковые. Для подбора рассматривают соответствующие DFM-GF или DFM-KF. Двухпоршневой TN отличается по конструкции и не является автоматической заменой DFM.

Сравнивают отверстия в корпусе и плите, межосевые расстояния, ход, монтажную длину и доступное пространство. Допустимые боковые силы и моменты проверяют по паспортным диаграммам конкретного диаметра, хода и направляющей. Универсального допустимого усилия для всех DFM нет.

Как устроена механическая связь поршня и каретки у DGC?

Festo DGC — бесштоковый цилиндр с механической связью поршня и каретки. Для функционального подбора рассматривают механически связанные цилиндры MY1. CY1B имеет магнитную связь и не является прямой заменой DGC. Одного диаметра поршня и хода для выбора недостаточно.

Проверяют торцевые крепления, каретку, направляющую, допустимые силы и моменты, демпферы, датчики и габариты на всём ходе. Пример нашей номенклатуры — MY1B-25-500-B-A, цена 178 980 ₸. Этот артикул показывает доступный конструктив; пригодность для конкретного DGC подтверждают после сверки чертежей и нагрузки.

Что проверить у VUVS: функция, расход и индивидуальное подключение?

Festo VUVS — распределители для индивидуального подключения. Название серии не означает монтажный интерфейс ISO 5599-1. Стандарт интерфейса плиты нельзя подменять совпадением схемы клапана или нумерации портов.

WAALPC 4V рассматривают как функционального кандидата после проверки полного кода VUVS. Сверяют схему и центр трёхпозиционного исполнения, способ управления и возврата, минимальное и максимальное давление, газовый расход при заданном перепаде, резьбы, напряжение, разъём и крепление. Если используется коллектор или плита, их совместимость проверяют отдельно.

Как сверить компактный распределитель CPE по полному коду?

Для CPE исходные данные те же: полное исполнение, схема, управление, давление, расход, размеры, электрическое и пневматическое подключение. Возможность применить 4V оценивают для конкретной пары после сверки; общей таблицы «любой CPE → любой 4V» здесь нет.

Сравнивают длину, ширину, высоту, крепёж, вылет разъёма и место для трубок. Совместимость с оригинальной плитой CPE и необходимость переделки определяют по чертежам. Материалы по этим изделиям собраны в разделах пневмораспределителей и клапанов Festo.

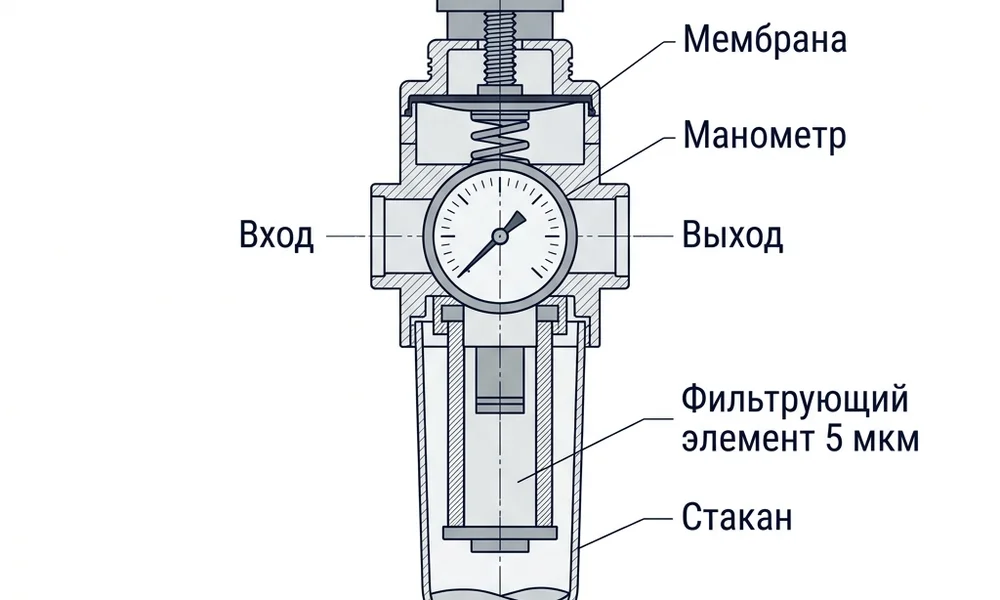

Что сверять у MS: сначала функция модуля, затем исполнение?

MS объединяет модули подготовки воздуха разных функций. Подбирают фильтр к фильтру, регулятор к регулятору, фильтр-регулятор к фильтру-регулятору и маслораспылитель к маслораспылителю. У WAALPC AW — фильтр-регулятор, AF — фильтр, AR — регулятор, AL — маслораспылитель. AR и AL не задают степень фильтрации воздуха.

Для полного кода MS4-LFR-1/4-D6-CRM-AS подтверждён вариант AW3000-02, цена 8 640 ₸. При применении сверяют функцию, резьбы, расход, рабочее и входное давление, диапазон настройки, степень фильтрации, слив, материалы, манометр и крепление. Подтверждение этой пары не распространяется на остальные модули MS.

Класс чистоты по ISO 8573-1 не означает одинаковый корпус или монтаж. Тонкая очистка требует соответствующего фильтра; нельзя приписывать фильтрацию 0,01 мкм всем AW/AR/AL. Подробности — в расшифровке MS4/MS6 и подборе блоков подготовки воздуха.

Как оформить запрос и результат сверки?

Передайте список с полными артикулами оригиналов, шильдики, чертежи и условия работы. Для каждой строки фиксируют предложенное исполнение, проверенные размеры и функции, отличия и необходимые изменения установки. Если данных для подтверждения недостаточно, их уточняют до заказа. Порядок описан на странице подбора замены импортной пневматики.

Цены в этой статье выводятся для выбранных артикулов из каталога. Наличие, срок и комплектацию проверяют по конкретному SKU при заказе; серия не означает единого срока для всех её исполнений. Для трубок и фитингов отдельно сверяют размеры и тип резьбы — см. подбор фитингов Festo.

Какие вопросы задают о подборе аналогов Festo?

Гарантирует ли одинаковый ISO замену без переделки крепления?

Совпадение стандарта помогает сравнить присоединительные размеры в его диапазоне, но решение принимают по чертежам конкретных исполнений. Проверяют крепление, монтажную длину, резьбу и длину штока, порты, габариты, датчики и рабочие условия. Паз датчика ISO 15552 не задаёт.

Какие серии рассматривают вместо Festo DSBC, DSNU и ADN?

Для DSBC рассматривают WAALPC DSBC Ø32–125 мм. Для DSNU — WAALPC DSNU Ø10–63 и MAL Ø16–50; ISO 6432 применим к DSNU Ø10–25 и MAL Ø16–25. Для ADN рассматривают WAALPC ADN Ø12–125 с ходом 5–400 мм (по диаметру); диапазон ISO 21287:2004 — Ø20–100. У ADN отдельно сверяют внутреннюю или наружную резьбу штока.

Чем отличаются кандидаты для DFM и DGC?

У DFM один поршневой шток и два направляющих стержня с общей плитой; рассматривают DFM-GF или DFM-KF с проверкой размеров и допустимых сил и моментов. DGC имеет механическую связь поршня с кареткой; для него рассматривают механически связанные цилиндры MY1 по чертежам. Магнитный CY1B не является прямой заменой DGC.

Можно ли поставить 4V на место VUVS или CPE?

4V рассматривают как функционального кандидата для конкретного распределителя. Сверяют схему, управление, газовый расход при заданном перепаде, давление, порты, катушку и крепление. VUVS с индивидуальным подключением не означает монтажный интерфейс ISO 5599-1; совместимость с плитой или коллектором проверяют отдельно.

Как подбирают замену модулю Festo MS?

Сначала определяют функцию и полный код модуля: фильтр, регулятор, фильтр-регулятор или маслораспылитель. Для MS4-LFR-1/4-D6-CRM-AS рассматривают AW3000-02 по подтверждённому соответствию, затем проверяют расход, давление, материалы, слив, манометр и крепление для своей установки. AR и AL не являются фильтрами.

Есть ли магнит у цилиндров WAALPC и какое давление допустимо?

Все поставляемые нами цилиндры WAALPC имеют магнитный поршень, в том числе в кодах без A или S. Для профильных DSBC принят предел до 0,8 МПа по каталогу завода, для компактных ACQ — 0,15–1,0 МПа по таблице завода; минимальное давление и условия конкретного исполнения проверяют по паспорту. Предел оригинала Festo определяют отдельно. Магнитный поршень не гарантирует совместимость паза или электрического выхода датчика.

Что прислать для подбора и где смотреть цену и срок?

Нужны полный артикул оригинала, фото шильдика, чертёж или основные монтажные размеры и условия работы. Цену, наличие и срок проверяют для выбранного полного артикула WAALPC в его карточке; если данных недостаточно, уточняют исполнение и условия поставки. Обозначение серии само по себе не определяет доступность всех вариантов.
