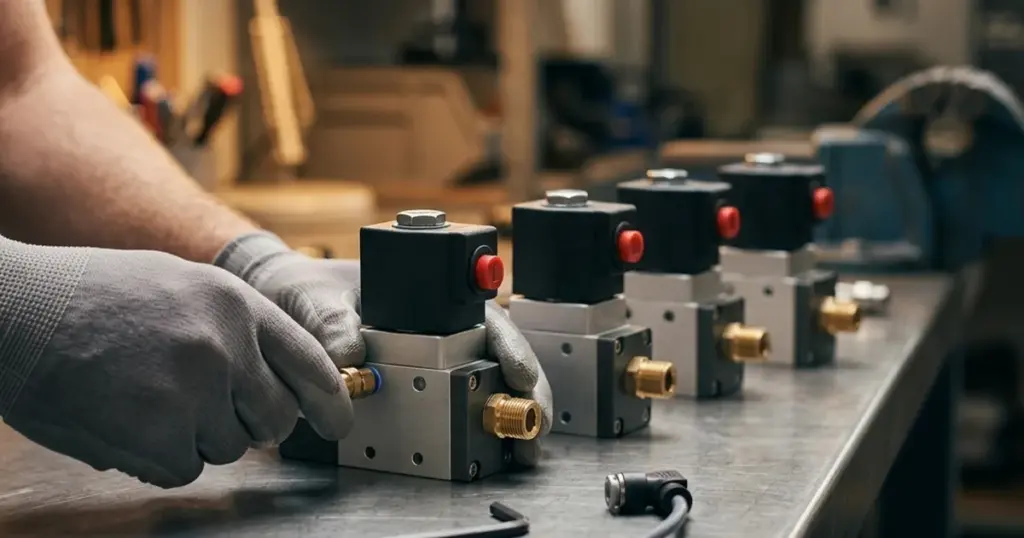

Распределитель SMC SY имеет совместимый аналог — серию WAALPC YSY — она спроектирована под присоединительные размеры и функции SY3000, SY5000 и SY7000, поэтому подбор идёт по номеру оригинала: SY5120 → YSY5120, SY3220 → YSY3220, SY7120 → YSY7120. Совпадают типоразмер корпуса, логика (5/2 или 5/3), размер портов (M5, 1/8, 1/4; у SMC без буквы F резьба Rc, у YSY — G) и обозначение катушки (-5LZD-/-4LZD-).
Вступление полностью
Бюджетная альтернатива — семейство 4V, но у него другой, AirTAC-совместимый формат присоединения и свой коллектор, поэтому под монтаж SMC SY оно не встаёт без переходника. Ниже — расшифровка артикула YSY, таблица соответствия SMC SY → YSY и пример перехода с SY5120-5LZD-01 на YSY5120-5LZD-01 (12 420 ₸).
SMC SY5120-5DZ-C6F → совместимый аналог WAALPC 4V110-06-DC24V — 6 180 ₸; совместимый аналог по функции и напряжению (5/2, одна катушка, пружинный возврат, 24 В DC): у SMC встроенная цанга ø6, у нашего резьба G1/8 — нужен штуцер; DIN-разъём сверяйте по карточке, монтаж — формат AirTAC 4V, не SY.
Товары из статьи
Содержание статьи (10 разделов)
- Какой совместимый аналог у SMC SY — серия YSY?
- Как читать артикул YSY?
- Как выглядит таблица соответствия SMC SY → WAALPC YSY?
- Как выглядит пример аналога — SY5120-5LZD-01 → YSY5120-5LZD-01?
- Чем 4V отличается — бюджетная альтернатива с другим присоединением?
- Какие коллекторы и пневмоострова подходят?
- На что смотреть при подборе YSY?
- Где каталог, цены и быстрый подбор?
- Какие вопросы чаще всего задают про аналог SMC SY3000/SY5000?
- Какие материалы пригодятся ещё?
Какой совместимый аналог у SMC SY — серия YSY?
SMC SY — компактная линейка электропневматических распределителей 5/2 и 5/3 с резьбовым присоединением или на пневмоострове SS5Y. У WAALPC под эту линейку выделена отдельная серия YSY: она повторяет присоединительные размеры, типоразмеры корпуса и логику работы SY, поэтому это соответствие по присоединению, а не приблизительное совпадение. Номер оригинала переносится в YSY цифра в цифру с добавлением префикса Y — подбирать распределитель можно прямо по этикетке SMC.
Подбор YSY по номеру SMC SY
- SY → YSY
- меняются префикс серии и код катушки (5LOU → 5LZD): присоединение, типоразмер и функция сохраняются
- 5
- типоразмер корпуса: 3 = SY3000, 5 = SY5000, 7 = SY7000
- 1
- логика: 1 = 5/2 моностабильный, 2 = 5/2 бистабильный, 3/4/5 = 5/3 (центр закрытый / выхлоп / давление)
- -5LZD-01
- катушка (по листу SMC: 5 — 24 В DC, L — L-разъём, Z — индикатор и защита, D — ручное управление с фиксацией) и присоединение — обозначаются как у SMC SY
Как читать артикул YSY?
Артикул YSY строится по тем же позициям, что и обозначение SMC SY, поэтому расшифровка помогает не ошибиться в конфигурации при подборе по списку. Разберём на примере YSY5120-5LZD-01:
Типоразмер корпуса
Первая цифра: 3 = SY3000, 5 = SY5000, 7 = SY7000. Задаёт габарит и присоединение портов.
Логика (функция)
Вторая цифра: 1 = 5/2 моностабильный, 2 = 5/2 бистабильный, 3/4/5 = 5/3 с центром закрытым / выхлоп / давление.
Катушка и электрика
По листу SMC: 5 — 24 В DC, L — L-разъём SMC (не DIN 43650), Z — индикатор и защита от выброса, D — ручное управление с фиксацией.
Присоединение портов
M5 — типоразмер 3; -01 = G1/8 — типоразмер 5; -02 = G1/4 — типоразмер 7. Совпадает с SMC SY по типоразмеру.
Обозначение 20 в середине (YSY5120) — базовый код исполнения корпуса, оно постоянно внутри типоразмера. Присоединение жёстко связано с типоразмером: YSY3xxx идёт с резьбой M5, YSY5xxx — с G1/8 (индекс -01), YSY7xxx — с G1/4 (индекс -02). Это ровно тот же принцип, что у SMC SY, поэтому этикетка оригинала читается напрямую.
Как выглядит таблица соответствия SMC SY → WAALPC YSY?
Серия YSY закрывает линейку SY по двум осям — типоразмер корпуса (3/5/7) и логика (5/2 моно, 5/2 бистабильный, три центра 5/3). Всего 54 SKU: 36 исполнений 5/2 и 18 исполнений 5/3. Подбор ведётся по номеру оригинала.
листайте таблицу вбок →
| SMC SY | WAALPC YSY | Функция / логика | Типоразмер · присоединение | Цена |
|---|---|---|---|---|
| SY3120 | YSY3120 | 5/2 моностабильный | 3 (SY3000) · M5 | 12 420 ₸ |
| SY3220 | YSY3220 | 5/2 бистабильный | 3 (SY3000) · M5 | 15 240 ₸ |
| SY3320 / 3420 / 3520 | YSY3320 / 3420 / 3520 | 5/3: закрытый / выхлоп / давление | 3 (SY3000) · M5 | от 19 260 ₸ |
| SY5120 | YSY5120 | 5/2 моностабильный | 5 (SY5000) · G1/8 (-01) | 12 420 ₸ |
| SY5220 | YSY5220 | 5/2 бистабильный | 5 (SY5000) · G1/8 (-01) | 15 240 ₸ |
| SY7120 | YSY7120 | 5/2 моностабильный | 7 (SY7000) · G1/4 (-02) | 12 780 ₸ |
| SY7220 | YSY7220 | 5/2 бистабильный | 7 (SY7000) · G1/4 (-02) | 15 540 ₸ |
| SS5Y3 / SS5Y5 (остров) | Коллектор YSY | Пневмоостров | уточняется по цоколю | по конфигурации |
Центр 5/3 переносится буква в букву: закрытый центр SMC (все линии перекрыты) — это YSY_320, центр-выхлоп (обе рабочие линии в атмосферу) — YSY_420, центр-давление (давление подано в обе линии) — YSY_520. Набор центров у SY и YSY одинаков, поэтому исполнение оригинала сохраняется.
Как выглядит пример аналога — SY5120-5LZD-01 → YSY5120-5LZD-01?
Возьмём типовую позицию: на машине стоял распределитель SMC SY5120-5LZD-01 — 5/2 моностабильный, типоразмер SY5000, порты Rc1/8, катушка 24 В DC с L-разъёмом и индикатором. Ему соответствует YSY5120-5LZD-01: та же логика 5/2, тот же типоразмер корпуса, тот же размер порта 1/8 (у SMC — Rc, у YSY — G) и то же обозначение катушки. Размер порта совпадает, но тип резьбы другой: фитинги Rc в G-порт без переходника не ставят — подберите фитинги G.
Экономика прозрачна: YSY5120-5LZD-01 — 12 420 ₸, оригинал SMC того же типоразмера обычно дороже, а срок поставки импортной позиции уточняйте у поставщика. На узле из многих одинаковых распределителей разница в цене и сроке заметна. Если исполнение было бистабильным (SY5220), берётся YSY5220 по той же цене; если 5/3 с закрытым центром (SY5320) — YSY5320 из линейки 5/3 (от 19 260 ₸).
Чем 4V отличается — бюджетная альтернатива с другим присоединением?
Семейство 4V у WAALPC тоже — совместимый аналог распределителей 5/2 и 5/3, и стоит заметно дешевле YSY. Но это не соответствие по присоединению к SMC SY: 4V собран в AirTAC-совместимом формате — у него другой типоразмер портов, другой цоколь и свой коллектор. Поставить 4V вместо SY «по резьбе» можно, но геометрия монтажа и пневмоострова не совпадёт, и под парк SMC SY потребуется переходник или новый коллектор. Поэтому 4V честно позиционируется как бюджетная альтернатива, а роль совместимого по присоединению аналога SY играет именно YSY.
YSY — по присоединению SMC SY
Типоразмер, логика, порты и катушка совпадают с SY3000/SY5000/SY7000. Встаёт на место штатного клапана и на собственный коллектор YSY.
4V — бюджет, другой формат
AirTAC-совместимое присоединение и свой коллектор, есть исполнения 5/2 и 5/3. Дешевле, но под монтаж SMC SY нужен переходник или новый коллектор.
Когда что выбирать
Сохраняете присоединение и коллектор SMC — берёте YSY. Проектируете узел с нуля и важна цена — рассматриваете 4V на своей плите.
Какие коллекторы и пневмоострова подходят?
Главное, что уточняют перед подбором аналога, — как SY стоял на машине: одиночным клапаном с резьбовыми линиями или секцией на фирменном пневмоострове SMC SS5Y3/SS5Y5. От этого зависит объём работ.
Одиночный клапан SY
Для SY с резьбовыми портами M5/G1/8/G1/4 совместимый аналог — YSY того же типоразмера: присоединение совпадает, клапан встаёт на место после сверки катушки и логики.
Секция на острове SS5Y
Островная сборка SMC SS5Y имеет свой цоколь. YSY собирается на собственном коллекторе — при подборе аналога готового острова уточняем шаг и цоколь секции.
Новый пневмоостров
Для нового узла YSY собирается на своём коллекторе с общим подводом и электроразъёмом — например, на базе пневмоострова 200M WAALPC. Логика 5/2 и 5/3 из проекта SMC переносится без изменений.
Оговорка про стандарты: ни SMC SY, ни WAALPC YSY не относятся к ISO 5599 — это интерфейс монтажной плиты крупных распределителей, а у SY/YSY присоединение резьбовое (одиночный клапан) либо на компактном цоколе пневмоострова. Поэтому соответствие SY ↔ YSY строится на типоразмере корпуса и присоединении портов, а не на посадочной плите ISO. Если оригинал стоял именно на плитах ISO 5599-1, смотреть надо серию под этот стандарт — об этом отдельный разбор в материале про аналог распределителей Festo CPE/VUVG и ISO 5599. Полная картина по всем сериям SMC — в матрице аналогов SMC на WAALPC.
На что смотреть при подборе YSY?
Пять параметров, которые сверяют по этикетке SMC
-
1
Типоразмер корпуса
SY3000 → YSY3xxx (порты M5), SY5000 → YSY5xxx (G1/8, -01), SY7000 → YSY7xxx (G1/4, -02). Берётся из первой цифры номера оригинала.
-
2
Логика: 5/2 или 5/3
5/2 моностабильный — YSY_1, бистабильный — YSY_2; 5/3 с центром закрытым/выхлоп/давление — YSY_3/4/5. Переносится буква в букву с SMC SY.
-
3
Присоединение портов
M5 (типоразмер 3), G1/8 (-01, типоразмер 5), G1/4 (-02, типоразмер 7). У YSY размер порта связан с типоразмером и совпадает с SY; тип резьбы — у SMC без F Rc, у YSY G.
-
4
Катушка и электрика
Обозначение -5LZD-/-4LZD-: L-разъём SMC, индикатор и защита, ручное управление с фиксацией. Сверяют напряжение (чаще 24 В DC, реже 220 В AC) и наличие ручного дублёра для наладки.
-
5
Способ монтажа
Одиночный клапан с резьбой встаёт напрямую; секция острова SS5Y требует уточнения цоколя. Это определяют по тому, как SY стоял на машине.
Отдельно проверяют защиту катушки при управлении от ПЛК: индуктивный выброс ЭДС самоиндукции при отключении 24 В DC гасят обратным диодом или варистором — у исполнения -5LZD- защита уже встроена. Подробный разбор — в материале про защиту катушки 24 В DC от ЭДС самоиндукции. Требуемый расход под конкретный цилиндр удобно прикинуть до заказа через калькулятор подбора распределителя.
Где каталог, цены и быстрый подбор?
YSY — 5/2
36 SKU. YSY3120/5120/7120 (моно), YSY3220/5220/7220 (бистабильный). YSY5120-5LZD-01 — 12 420 ₸.
YSY — 5/3
18 SKU. Центры закрытый (YSY_320), выхлоп (YSY_420), давление (YSY_520). YSY3320-5LZD-M5 — 19 260 ₸.
4V — бюджет
AirTAC-формат, свой коллектор. Когда важна цена, а присоединение SMC SY сохранять не нужно.
Все распределители с наличием и ценами — в каталоге пневмораспределителей WAALPC; под аналог SMC SY отдельно собрана страница серии YSY с расшифровкой артикула, а исполнения разложены по категориям распределителей 5/2 и 5/3. Подобрать типоразмер и расход под конкретный цилиндр помогает калькулятор подбора распределителя и калькулятор расхода воздуха. Быстрый подбор YSY по одному артикулу SMC SY — через страницу подбора аналогов и поиск аналога.
Какие вопросы чаще всего задают про аналог SMC SY3000/SY5000?
Есть ли у WAALPC совместимый аналог SMC SY
Да. Серия YSY спроектирована под присоединительные размеры и функции SMC SY: YSY3xxx соответствует SY3000, YSY5xxx — SY5000, YSY7xxx — SY7000. Совпадают типоразмер корпуса, логика (5/2 или 5/3), размер портов (M5, 1/8, 1/4; у SMC без буквы F резьба Rc, у YSY — G) и обозначение катушки -5LZD-/-4LZD-. Подбор идёт по номеру оригинала: SY5120 → YSY5120. Всего в сериях 62 исполнения — 43 в логике 5/2 и 19 в 5/3, от 12 420 ₸.
Чем YSY отличается от 4V
YSY повторяет присоединение и типоразмеры SMC SY, поэтому по присоединению совместим со штатным клапаном и собственным коллектором YSY; монтаж сверяйте по чертежу. Семейство 4V — бюджетная альтернатива в AirTAC-совместимом формате: у него другое присоединение и другой коллектор, поэтому под монтаж SMC SY нужен переходник или новый коллектор. Цена 4V ниже (от 4 920 ₸ против от 12 420 ₸ у YSY), но совместимым по присоединению аналогом SY выступает именно YSY, а 4V выбирают, когда присоединение SMC сохранять не требуется.
Совместим ли YSY с коллектором SMC SY (SS5Y)
Для одиночного клапана SY с резьбовыми портами совместимый аналог — YSY того же типоразмера: присоединение совпадает. Если клапаны стояли на фирменном пневмоострове SMC SS5Y3/SS5Y5, учитывайте: YSY собирается на собственном коллекторе. При подборе аналога готового острова уточняйте цоколь и шаг секции — переносим узел целиком на коллектор YSY либо подбираем секцию под ваш пневмоостров. Одиночные клапаны таких ограничений не имеют.
Как подобрать YSY по артикулу SMC
Номер SMC переносится в YSY цифра в цифру с добавлением префикса Y: SY3120 → YSY3120, SY5220 → YSY5220, SY7120 → YSY7120. Первая цифра — типоразмер (3/5/7), вторая — логика (1 = 5/2 моностабильный, 2 = 5/2 бистабильный, 3/4/5 = 5/3 центры). Обозначение катушки и присоединения (-5LZD-01) у YSY совпадает с SMC, поэтому SY5120-5LZD-01 переходит в YSY5120-5LZD-01. Если сомневаетесь в конфигурации — присылайте этикетку, сверим по типоразмеру и монтажу.
Какие бывают 5/3 центры у YSY
Три центра, как у SMC SY в исполнении 5/3. Закрытый (YSY_320) перекрывает все линии и фиксирует шток в произвольной точке. Центр-выхлоп (YSY_420) сбрасывает обе рабочие линии в атмосферу — шток свободен. Центр-давление (YSY_520) подаёт давление в обе линии и прижимает поршень с двух сторон. Центр выбирается по номеру оригинала SMC и переносится буква в букву. Исполнения 5/3 — от 19 260 ₸ (например, YSY3320-5LZD-M5 — 19 260 ₸).
Сколько стоит YSY и какие типоразмеры есть
Исполнения 5/2 — по типоразмеру и порту (M5, 1/8 и 1/4), исполнения 5/3 — по типоразмеру (3, 5 и 7); цены — в таблице выше и в карточках. Типоразмеры YSY3xxx (порты M5), YSY5xxx (G1/8) и YSY7xxx (G1/4) закрывают линейку SMC SY3000/SY5000/SY7000. Цену задаёт порт, а не габарит корпуса: типоразмеры 3, 5 и 7 в логике 5/2 стоят одинаково, разница только между портами M5 / 1/8 и 1/4. Обозначение катушки -5LZD- или -4LZD- на цену не влияет.
Относятся ли YSY и SMC SY к стандарту ISO 5599
Нет. ISO 5599-1 описывает интерфейс монтажной плиты крупных распределителей с плоским посадочным полем. У SMC SY и WAALPC YSY присоединение резьбовое (одиночный клапан) либо на компактном цоколе пневмоострова, к ISO 5599 они не относятся. Поэтому соответствие SY ↔ YSY строится на типоразмере корпуса и присоединении портов, а не на посадочной плите ISO. Если оригинал стоял именно на плитах ISO 5599-1, подбирают серию под этот стандарт, а не SY.
