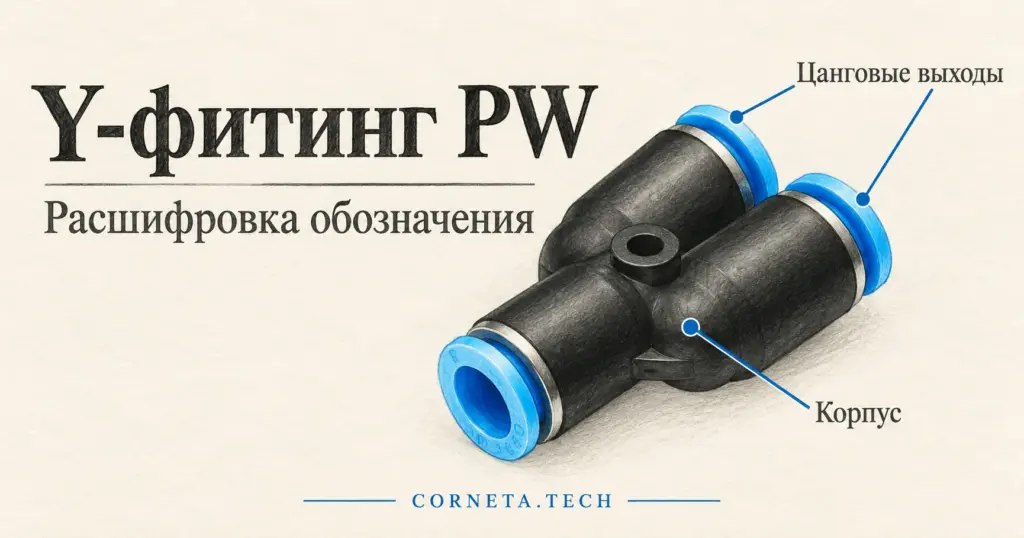

Фитинг PW AirTAC: расшифровка кода и совместимый аналог PYW

Краткий ответ: PW — цанговый Y-образный переходной тройник «трубка–трубка»: три цанговых порта сходятся под углом в одном корпусе, два числа в коде — это два разных диаметра трубки, встречающиеся на его выводах. Присоединение без резьбы и без инструмента: трубка вставляется до упора и держится цанговым кольцом. Код читается слева направо: PW10-8 — серия PW, диаметры 10 мм и 8 мм. У AirTAC та же серия называется PYW (Different Diameter Union «Y», в мануале WAAL — «Y型三通变径», Y-образный тройник с переходом диаметра): PYW10-8 — совместимый аналог PW10-8 по официальному каталогу.

Что за фитинг PW и как читается его код?

PW — тройник, а не угловой переходник на два вывода: у него три цанговых порта под трубку разного диаметра, сходящиеся Y-образно. Оба числа в коде — диаметры трубки в миллиметрах, встречающиеся на выводах фитинга: PW06-4 — типоразмер с диаметрами 6 и 4 мм; PW16-12 — с диаметрами 16 и 12 мм. Точную схему, какой вывод парный, а какой общий, смотрите на чертеже конкретного исполнения на карточке товара — для подбора важнее сами диаметры и их сочетание, а не то, как они распределены по трём портам. Все три порта — цанговые: трубка вставляется до упора и держится кольцом, без резьбы и герметика.

Трубку под выводы подбирают по наружному диаметру: в каталоге — полиуретановая трубка PU, например PU0425 (Ø4 мм) и PU0640 (Ø6 мм).

У AirTAC этот же тип называется PYW. В официальной номенклатуре (WAAL Selection Manual, группа фитингов «трубка-трубка») он подписан «PYW Diff. Diam. Union Y» — тройник Y-образной формы с разными диаметрами выводов; в общем перечне серий фитингов AirTAC PYW стоит рядом с PEG, PEW, PZG, PKG — тоже переходными тройниками и крестовинами той же группы, но другой геометрии. Путать PW с ними нельзя: у PZG/PKG другой набор пар диаметров и другая форма корпуса.

Какие пары AirTAC PYW → PW подтверждены по полному коду?

Называем только пары, подтверждённые по официальному каталогу AirTAC (группа PY, серия PYW) и проверенные повторно. Совместимый аналог — фитинг WAALPC той же формы и тех же диаметров, не оригинальное изделие AirTAC.

Тот же тип «Y-переходник с разными диаметрами» есть в номенклатуре и других брендов под своими кодами — например, SMC (серия KQ2U, «Different dia. union Y») под своим кодом. Это отдельные бренды, пары диаметров сверяйте по их каталогам: указывайте здесь и на карточке только «совместимый аналог», не «замена» и не «оригинал».

Какой ряд PW есть у нас?

В каталоге WAALPC серия PW выпускается с общим выводом Ø6, 8, 10, 12, 14 и 16 мм и двумя ветвями меньшего диаметра (вплоть до Ø4 мм): в коде PW10-8 первое число — общий порт, второе — ветви — всего 9 типоразмеров (пары с кодами AirTAC подтверждены для пяти из них), все на трубку из PU/PA. Полный ряд, живые цены и наличие — на карточке Тройник Y-образный переходной цанговый PW; для справки — стоимость по крайним точкам ряда: PW06-4 от 300 ₸, PW16-12 — 960 ₸.

Если трубку нужно вывести из резьбового порта аппарата, берут цанговый фитинг с наружной резьбой PC, от 240 ₸.

Как оценить пропускную способность PW (расчёт на артикуле)?

В Y-тройнике с разными диаметрами узкое место — вывод меньшего диаметра: через него проходит воздух, идущий от (или к) двум другим портам сразу. Инженерная оценка расхода через порт по его номинальному диаметру d при справочной скорости истечения 12 м/с (короткий участок магистрали, 6 бар):

Q_порта = 4 · d² , нл/мин, где d — диаметр вывода в мм.

Пример на артикуле PW10-8 (диаметры выводов 10 и 8 мм): узкое место — меньший вывод, d = 8 мм. Q = 4 × 8² = 256 нл/мин. Это оценка по диаметру самого узкого порта, не по всей линии: если суммарный расход через два оставшихся вывода превышает эту величину, тройник ограничит поток раньше, чем трубка за ним. Для расчёта контура целиком (трубка + фитинг + клапан) — калькулятор в статье расчёт Kv/Cv пневмоконтура.

Какие материал и рабочее давление у PW?

Корпус — никелированная латунь, цанга — POM, уплотнение — NBR. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа; рабочая температура −20…+60 °C, верхнюю границу задаёт полимерная цанга. Значения ориентировочные для серии; точные значения для конкретного типоразмера сверяйте с карточкой товара.

Рабочее давление на линии с таким тройником контролируют манометром: в каталоге — серия W (присоединение G1/4), от 1 860 ₸.

Какие ошибки чаще всего делают при подборе PW?

• Путают тройник с угловым переходником. PW — три порта (Y-форма), а не два; если нужен просто поворот трубки на 90° без разветвления, это другая серия.
• Путают, какое число к какому выводу относится. Оба числа в коде — реальные диаметры трубки на выводах фитинга; какой именно вывод какой из них несёт, уточняйте по чертежу конкретного исполнения на карточке.
• Берут PW, когда нужен равнопроходной тройник. PW — тройник именно с разными диаметрами; для одинаковых выводов нужна другая серия (равнопроходная).
• Считают пропускную способность по трубке, а не по узкому месту. Суммарный поток идёт через общий вывод, а каждую ветвь ограничивает её меньший порт — считайте по нему расход своего привода.

Если ветви тройника питают два привода и скорости нужно развести, каждую настраивают своим дросселем: AS с обратным клапаном под трубку Ø4–12 мм, от 1 080 ₸.

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: PEW-10-8.

Какие вопросы чаще всего задают про PW?

Что означают числа в коде PW10-8?

10 и 8 — два диаметра трубки в миллиметрах, встречающиеся на трёх выводах фитинга. Какой именно вывод несёт какой диаметр — смотрите на чертеже исполнения на карточке товара.

Какой оригинальный код у AirTAC для PW10-8?

PYW10-8 — подтверждённая пара по официальному каталогу AirTAC (серия PYW, группа PY, «Different Diameter Union Y»).

Сколько портов у фитинга PW?

Три: общий порт и две ветви (по схеме каталога AirTAC общий порт — первое число кода, ветви — второе; точное распределение сверяйте по чертежу исполнения). Это тройник, а не угловой переходник на два порта.

Можно ли поставить PW вместо равнопроходного тройника?

Нет, если нужны одинаковые выводы у всех трёх портов — PW рассчитан именно на переход диаметра, для равнопроходного нужна другая серия.

Есть ли у PW резьба?

Нет, все три порта цанговые, под трубку PU/PA, без резьбы.

Сколько стоит фитинг PW?

Цена зависит от пары диаметров: PW08-6 — 330 ₸, PW12-10 — 540 ₸.
