Фитинг PH — расшифровка кода и аналог AirTAC PH

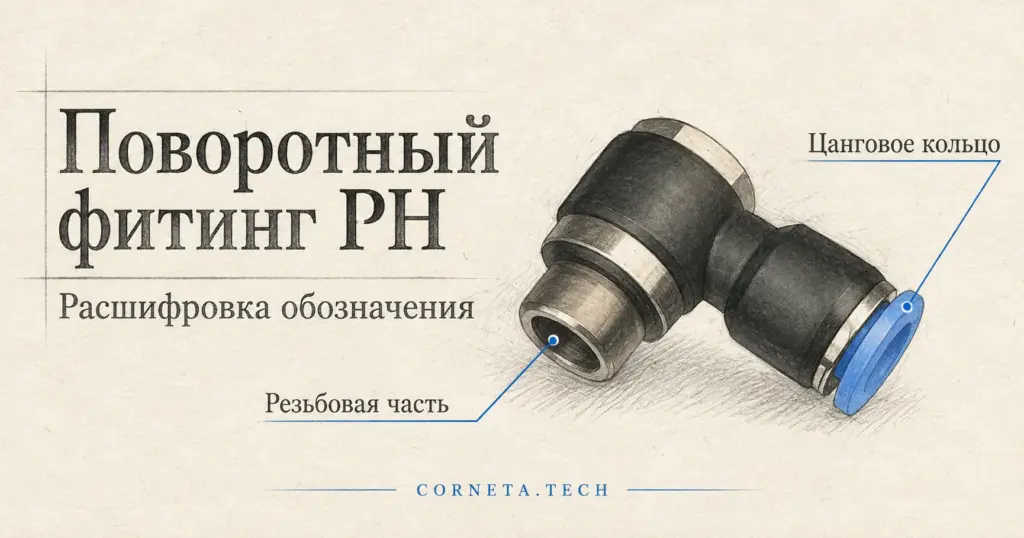

Краткий ответ: PH — угловой цанговый фитинг с наружным шестигранником: соединяет трубку с резьбовым портом на 90°, корпус после затяжки не поворачивается (это отличает PH от поворотных PHF и PHW). Код читается слева направо: PH08-02 — серия PH, 08 — наружный диаметр трубки 8 мм, 02 — резьба R1/4″. Коды резьбы: M5 — M5×0,8, 01 — R1/8″, 02 — R1/4″, 03 — R3/8″, 04 — R1/2″. Часть посетителей ищут PH как «SMC PH» — у SMC внешне похожий фитинг называется KQ2VS, но это другая деталь: внутренний шестигранник и поворотный корпус против наружного шестигранника и неподвижного корпуса у PH, поэтому в паре не годится. Подтверждённый совместимый аналог — AirTAC PH: 15 из 21 нашего типоразмера сверены по официальному каталогу.

Как читается код фитинга PH?

Код состоит из серии и двух чисел через дефис. Первое число — наружный диаметр трубки в миллиметрах (04, 06, 08, 10, 12), второе — размер резьбы: M5, 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Резьба — коническая R (BSPT), не цилиндрическая G: PH08-02 означает трубку Ø8 мм и наружную резьбу R1/4″, уплотняющуюся конусом самого профиля, без плоской прокладки. Если порт оборудования с цилиндрической резьбой G, понадобится другой фитинг — например, прямой цанговый PC-G с G-резьбой, цена от 480 ₸. У AirTAC та же позиция называется практически так же — PH8-02, только без ведущего нуля у диаметра.

Почему SMC KQ2VS — не аналог PH?

По фото фитинги похожи: угольник, шестигранник под ключ, цанга под трубку. Но у SMC KQ2VS шестигранник внутренний, и корпус поворачивается вокруг оси резьбы уже после монтажа (SMC описывает серию как «Hexagon Socket Head Universal Male Elbow»). Наш PH — с наружным шестигранником и неподвижным после сборки корпусом, той же группы, что и каталог завода WAALPC описывает как «弯通» (угольник) без поворотного узла. Разница конструктивная, а не косметическая: поворотную позицию у нас закрывают отдельные серии PHF и PHW. Подтверждённого совместимого аналога SMC для формы PH (наружный шестигранник, неповоротный) в нашей базе сейчас нет — не печатаем пару без проверки. Если вам нужен именно формат KQ2VS — поворотный угольник с внутренним шестигранником, — у нас он есть отдельной серией KQ2VS, цена от 1 200 ₸.

Какие пары AirTAC PH → PH подтверждены по полному коду?

Называем только пары, проверенные по официальному каталогу AirTAC (серия PH, nickel-plated brass, стандартный ряд диаметров и резьб). Совместимый аналог — фитинг WAALPC той же формы, диаметра трубки и резьбы, не оригинальное изделие AirTAC.

В таблице — типоразмеры на трубки Ø4, 6 и 8 мм; ещё пять пар для Ø10 и Ø12 (PH10-02…04, PH12-03, PH12-04) есть в подборе по коду. Для шести позиций нашего ряда — PH04-02, PH06-04, PH10-01, PH12-01, PH12-02 и PH12-M5 — подтверждённой пары в нашей базе нет. Позиции у нас есть, но аналог для них здесь не называем. Ваш код не нашли в таблице? Введите его в форму подбора на странице аналогов — если пара проверена, покажем совместимый аналог, если нет — скажем прямо.

Какой ряд PH есть у нас?

В каталоге WAALPC серия PH выпускается на трубки Ø4, 6, 8, 10 и 12 мм с резьбами M5 и 01–04 (не все сочетания; в этой статье разбираем Ø4/6/8, где подтверждён спрос). Артикул пишется с двузначным диаметром: PH08-02, а не PH8-02. Полный ряд и актуальные цены — в карточке Фитинг угловой цанговый с наружным шестигранником PH; для справки — стоимость по крайним точкам разобранного ряда: PH04-M5 от 390 ₸, PH08-04 — 1 860 ₸. Трубку Ø4, 6 и 8 мм под эти фитинги берут полиуретановую: у нас есть трубка PU (4×2,5, 6×4 и 8×5 мм), цена от 90 ₸.

Как оценить пропускную способность порта PH?

Резьбовой порт — самое узкое место линии, если резьба уже внутреннего диаметра трубки. Инженерная оценка расхода через порт по номинальному диаметру резьбы DN при скорости истечения около 12 м/с (справочная скорость для короткого участка магистрали):

Q_порта = 4 · DN² , нл/мин, где DN — номинальный диаметр резьбы в мм: R1/8 → 6, R1/4 → 8, R3/8 → 10, R1/2 → 15.

Пример на артикуле PH08-04 (резьба R1/2, DN = 15 мм): Q = 4 × 15² = 900 нл/мин. Это оценка по резьбе, не по всей линии: угол 90° добавляет местное сопротивление, а если за фитингом стоит длинная тонкая трубка, реальный расход ограничит её внутренний диаметр — сверяйте оба сужения. Для точного расчёта Kv/Cv контура с трубкой, фитингом и клапаном — калькулятор в статье расчёт Kv/Cv пневмоконтура; обзор остальных инженерных калькуляторов сайта — здесь.

Какие материал, давление и наличие у PH?

PH — комбинированный фитинг: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), проверочное до 1,5 МПа; трубка — PU или PA (полиамид). Наличие и срок по каждому типоразмеру — в его карточке.

Какие ошибки чаще всего делают при подборе PH?

• Ищут SMC KQ2VS как готовую замену PH. Внешне похожи, но у KQ2VS шестигранник внутренний и корпус поворотный — это другая конструкция, годной пары в базе нет.
• Путают PH с PHF/PHW. PH — с наружным шестигранником, неповоротный; поворотные — PHF (от 720 ₸) и PHW, разбор — в статье про поворотные фитинги.
• Путают резьбу R и G. PH — резьба R (коническая BSPT); цилиндрическую G ей на замену не подставляют — профиль уплотнения разный, таблица различий — в статье резьба BSP G и R.
• Берут диаметр трубки по резьбе. Первое число в коде PH08-02 — диаметр трубки (8 мм), второе — резьба (R1/4″).
• Ищут аналог для всей серии сразу. Пара подтверждена по полному коду и диаметру, а не «серия PH = серия PH AirTAC целиком»: для шести сочетаний нашего ряда прямой пары нет (см. таблицу выше).

Какие материалы пригодятся ещё?

• Фитинг PH в каталоге — полный ряд и цены
• Каталог цанговых фитингов WAALPC
• Подбор совместимого аналога по коду
• Поворотные фитинги PHF и PHW: код и аналог
• Цанговый фитинг: устройство, посадка трубки, таблица размеров
• Резьба BSP G и R: сравнение и таблица размеров

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Пневматические фитинги и штуцеры, AirTAC PH, AirTAC PHW.

Какие вопросы чаще всего задают про PH?

Подходит ли SMC KQ2VS как аналог PH?

Нет. У KQ2VS внутренний шестигранник и поворотный корпус, у PH — наружный шестигранник и неподвижный корпус после сборки. Конструкции разные, подтверждённой пары в нашей базе нет.

Чем PH отличается от PHF и PHW?

PH не поворачивается после монтажа и имеет наружный шестигранник. PHF и PHW — поворотные угольники, их подбор разобран в отдельной статье.

Что значит 08-02 в коде PH08-02?

08 — наружный диаметр трубки 8 мм, 02 — резьба R1/4″.

Какой оригинальный код у AirTAC для PH08-02?

PH8-02 — подтверждённая пара по официальному каталогу AirTAC.

Есть ли у PH резьба G или NPT?

В нашем ряду — нет, только коническая резьба R (BSPT) размеров M5 и 1/8″–1/2″.

Сколько стоит фитинг PH?

Цена зависит от диаметра трубки и резьбы: PH06-02 — 900 ₸, PH08-03 — 1 380 ₸.
