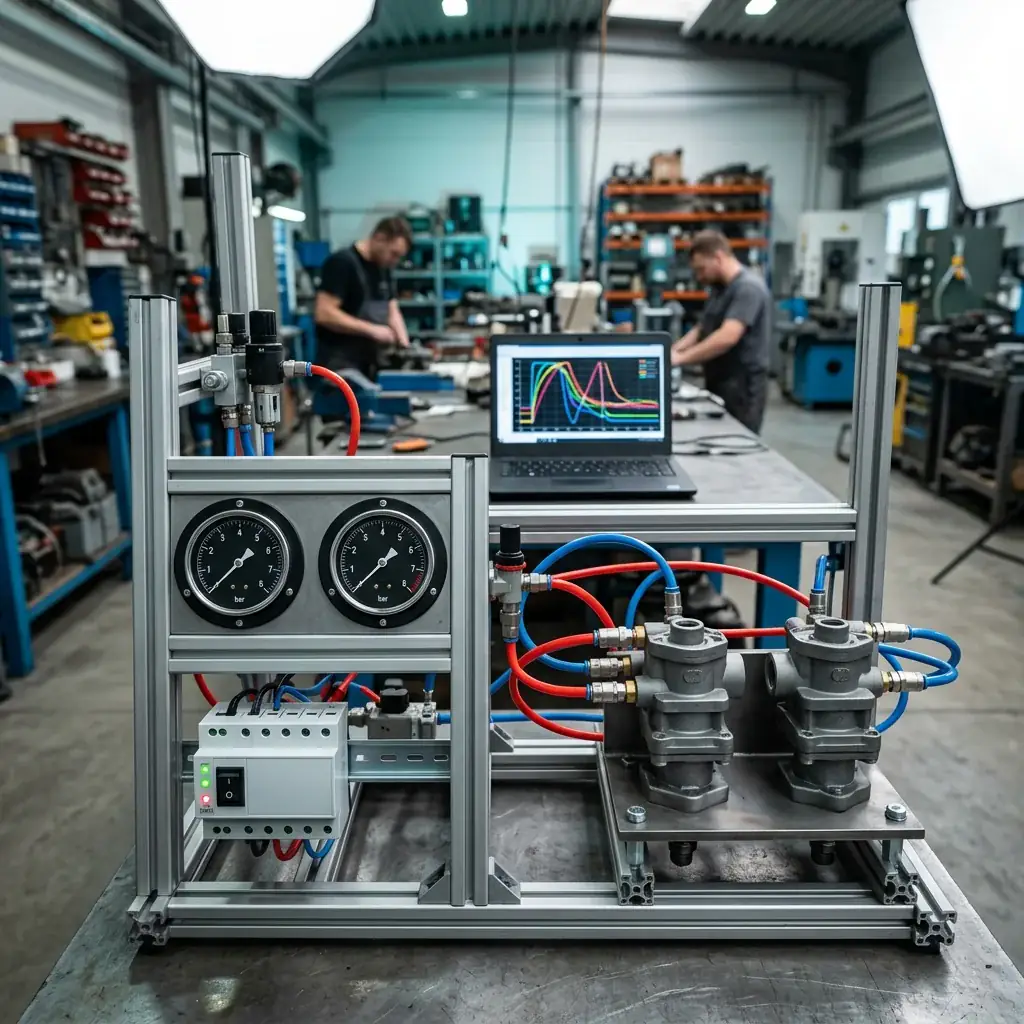

Тормозные клапаны WABCO, Knorr-Bremse и Haldex — сердце пневматической тормозной системы грузовика. После ремонта или дефектовки каждый клапан необходимо проверить: убедиться в правильном срабатывании, отсутствии утечек и точности давления настройки. Без испытательного стенда эту проверку провести невозможно — установить непроверенный клапан на транспортное средство категорически недопустимо.
Товары из статьи
Промышленные испытательные стенды — например, Jaltest PTB — решают задачу полностью: до 20 бар, CAN-интерфейс, диагностическое ПО. Но они рассчитаны на крупные сервисные дилерские центры. Для большинства сервисов, занимающихся ремонтом тормозных клапанов, достаточно стенда до 0,8 МПа (8 бар), собранного из промышленных китайских компонентов. Такой стенд покрывает стандартные тормозные клапаны, ускорительные клапаны, EBS-клапаны WABCO/Knorr и клапаны управления прицепом.
В этой статье — типовая схема такого стенда, полная спецификация (BOM) с компонентами WAALPC, XCPC и E.MC, сравнение с готовыми решениями и особенности сборки стенда для двухконтурных тормозных клапанов.
Содержание статьи (9 разделов)
- Зачем нужен испытательный стенд тормозных клапанов?
- Какие требования к пневматике стенда?
- Как выглядит типовая схема пневматического стенда?
- Какие компоненты входят в спецификацию стенда до 0,8 МПа?
- Как выбрать давление испытания?
- Готовое решение или самосборный стенд — что выбрать?
- Как испытывать двухконтурные клапаны — HP до 22 бар и LP до 8,5 бар?
- Какие разделы и серии подходят к теме?
- Какие вопросы чаще всего задают про стенд тормозных клапанов?
Зачем нужен испытательный стенд тормозных клапанов?
Испытательный стенд для тормозных клапанов решает три принципиально разные задачи, и все три критически важны для безопасности:
- Функциональная проверка — проверяется срабатывание клапана: момент открытия и закрытия, ход штока, плавность нарастания давления на выходе. Клапан с залипающим золотником или деформированной диафрагмой будет работать нестабильно на транспортном средстве.
- Проверка на утечки — стенд удерживает статическое давление в закрытом положении клапана, и технический специалист контролирует, нет ли падения давления на манометре или пузырьков при обмыливании. Допустимая утечка нормируется производителем — значение берут из его документации на клапан.
- Настройка давления срабатывания — многие клапаны имеют регулировочный винт, которым задаётся точка срабатывания. Без стенда с контрольным манометром выставить давление с точностью ±0,02 МПа невозможно.
Потребители испытательных стендов — это прежде всего сервисные центры по ремонту тормозных систем грузовиков и прицепов, предприятия грузовых перевозок с собственной ремонтной базой (парк от 30–50 единиц техники), а также заводы-изготовители прицепов, которым необходимо проводить выходной контроль тормозных узлов перед отгрузкой.
Важно: стандартные испытательные стенды до 0,8 МПа совместимы с тормозными клапанами всех трёх ключевых производителей — WABCO, Knorr-Bremse и Haldex. Контур у современных европейских грузовиков заряжается до давления отсечки регулятора 8,5–12,5 бар, но функциональную проверку клапана проводят при его номинальном давлении настройки, которое укладывается в параметры стандартного стенда. Различаются только типы присоединения — резьба G, метрическая или фланец, под которые изготавливаются сменные монтажные адаптеры.
Какие требования к пневматике стенда?
Перед выбором компонентов необходимо определить ключевые параметры пневматической части стенда. Они жёстко регламентированы — отклонения могут привести как к некорректным результатам испытания, так и к повреждению испытываемого клапана.
| Параметр | Значение | Комментарий |
|---|---|---|
| Рабочее давление | 0,6–0,8 МПа (до 1,0 МПа для верхней границы) | Большинство систем: 6,2–7,5 бар. Для систем 8–8,5 бар нужен стенд до 1,0 МПа: распределитель 4V320 работает только до 0,8 МПа, вместо него ставят LT23JD (до 2,4 МПа) |
| Среда | Осушенный воздух | ISO 8573-1 класс 2–3 |
| Масло | ЗАПРЕЩЕНО | Масло разрушает уплотнения клапанов |
| Стабильность давления | ±0,02 МПа | Точный регулятор обязателен |
| Расход | 50–500 Нл/мин | Зависит от типа клапана |
Почему 0,8 МПа достаточно для большинства задач? Сервисные центры проводят функциональные испытания — проверку срабатывания и герметичности клапана при его номинальном рабочем давлении. Это не опрессовка на прочность (которую делает производитель на заводе), а именно функциональная проверка. Большинство стандартных тормозных клапанов европейских грузовиков (WABCO, Knorr-Bremse, Haldex) рассчитаны на рабочее давление системы 6,2–7,5 бар — и стенд до 0,8 МПа покрывает этот диапазон полностью. Для клапанов с рабочим давлением 8–8,5 бар (верхняя граница некоторых систем) рекомендуется стенд до 1,0 МПа — это следует учитывать при выборе компонентов через конфигуратор. Пружинные тормоза и HP-контуры специальных систем (WABCO/Scania) требуют давления от 1,0 МПа и выше.
Как выглядит типовая схема пневматического стенда?

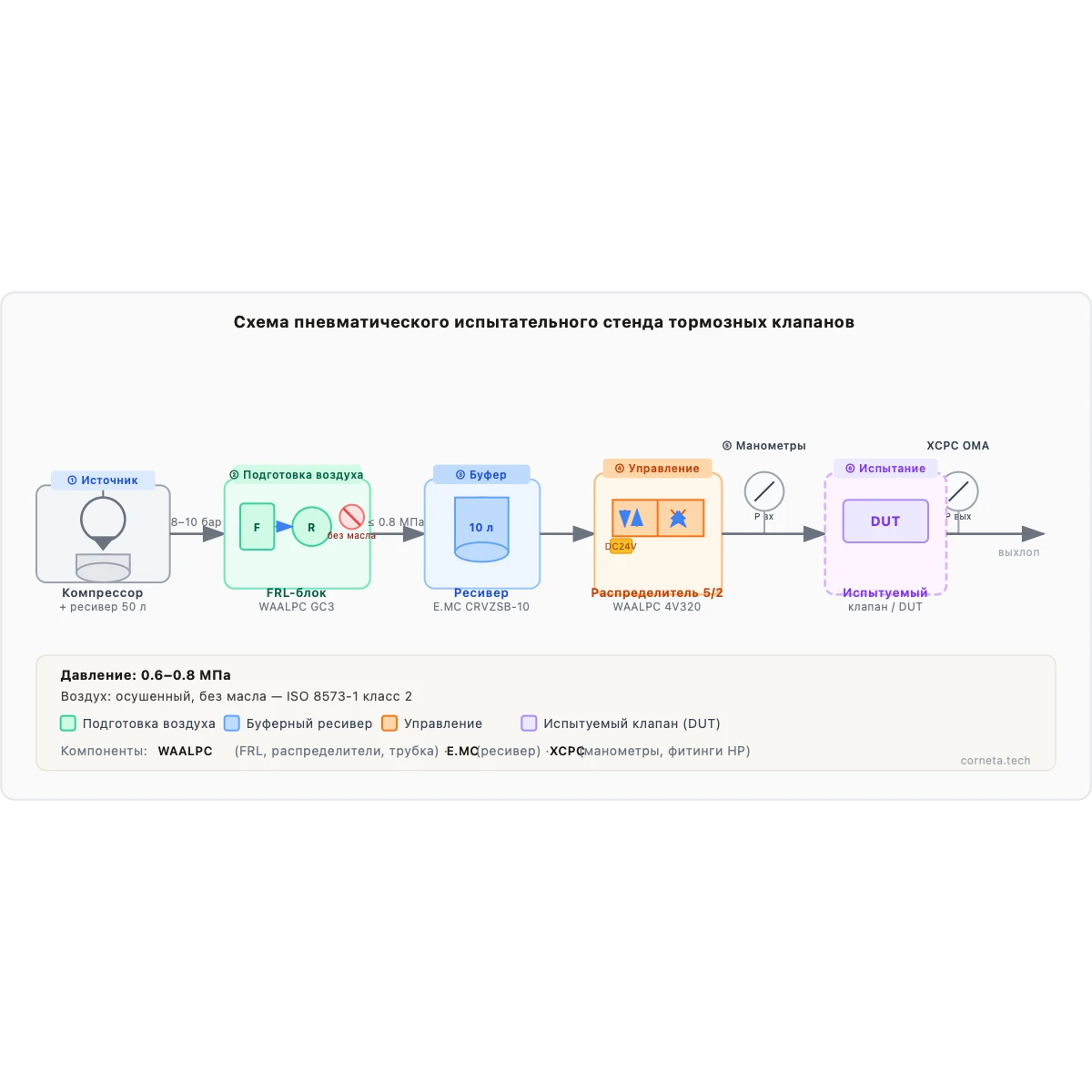

Типовая схема пневматического испытательного стенда с буферным ресивером, FRL-блоком и управляющим распределителем 5/2

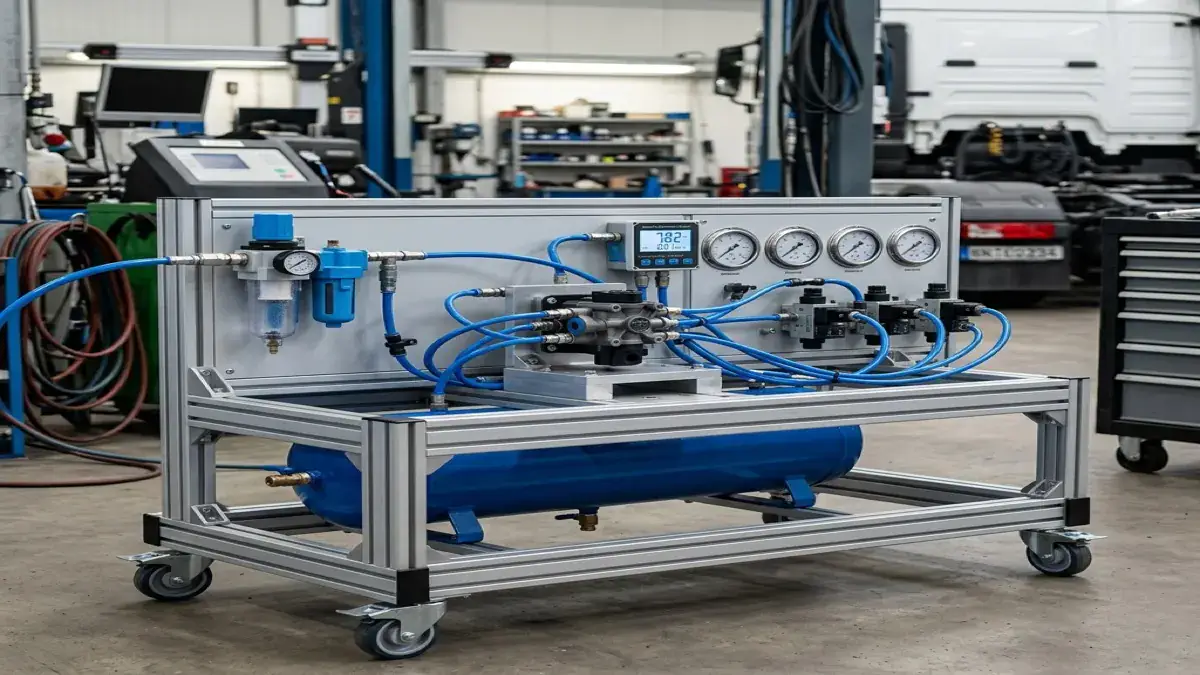

Стенд состоит из шести последовательно соединённых функциональных узлов. Порядок монтажа принципиален — каждый узел выполняет свою задачу, и перестановка нарушает логику работы.
- Источник давления — компрессор 8–10 бар, ресивер ≥ 50 л. Компрессор должен обеспечивать рабочее давление не менее 8–10 бар — с запасом относительно максимального испытательного давления стенда. Ресивер объёмом от 50 литров обязателен: он демпфирует пульсации компрессора и обеспечивает стабильный расход воздуха в момент срабатывания клапана. Без ресивера давление в магистрали просядет при каждом цикле испытания.
- Фильтр-регулятор без лубрикатора — фильтрация 40 мкм. Узел подготовки воздуха — только фильтр с регулятором давления, без лубрикатора (маслёнки). Осушение воздуха он не выполняет — при необходимости ставят отдельный осушитель. Это принципиально: масло, попавшее в тормозной клапан, вызывает набухание и старение резиновых уплотнений (в частности EPDM), и клапан перестаёт держать давление. Фильтр с тонкостью фильтрации 40 мкм задерживает частицы, которые могут повредить рабочие поверхности клапана. Регулятор обеспечивает точную установку испытательного давления с точностью ±0,02 МПа.
- Буферный ресивер — E.MC CRVZSB-10 (10 л, нержавеющая сталь). Буферный ресивер на 10 литров, установленный после фильтра-регулятора, сглаживает пульсации давления непосредственно перед испытываемым клапаном. В момент резкого открытия клапана в испытательном контуре происходит быстрое истечение воздуха — без буферного ресивера давление упадёт ниже заданного, и результат испытания окажется некорректным. Нержавеющая сталь корпуса исключает отсутствие коррозии и загрязнения воздуха ржавчиной.
- Управляющий распределитель 5/2 — WAALPC 4V320, DC24V или ручной. Электромагнитный или ручной распределитель 5/2 управляет подачей сжатого воздуха к испытываемому клапану. В автоматизированном варианте стенда используется электромагнитное управление DC24V для циклических испытаний с заданным числом циклов. В ручном варианте — ручной переключатель. Размер G 3/8 обеспечивает достаточный проходной сечение для расходов до 500 Нл/мин.
- Манометры (2 шт.) — на входе и выходе испытываемого клапана, класс 1.6. Два контрольных манометра — ключевые измерительные элементы стенда. Входной манометр фиксирует давление питания, подаваемое на испытываемый клапан. Выходной манометр показывает давление на выходе клапана в момент его срабатывания. Класс точности 1.6 означает погрешность не более 1,6% от верхнего предела шкалы — для шкалы 0–1,0 МПа это ±0,016 МПа, что достаточно для большинства испытаний.
- Испытываемый клапан (DUT) — монтируется на сменный стенд-адаптер. Device Under Test (DUT) — испытываемый клапан — крепится на сменный монтажный адаптер, который изготавливается под конкретный тип присоединения. Сменные адаптеры под резьбу G, DIN и фланец позволяют испытывать клапаны разных производителей на одном стенде без переделки трубопроводов.
Какие компоненты входят в спецификацию стенда до 0,8 МПа?

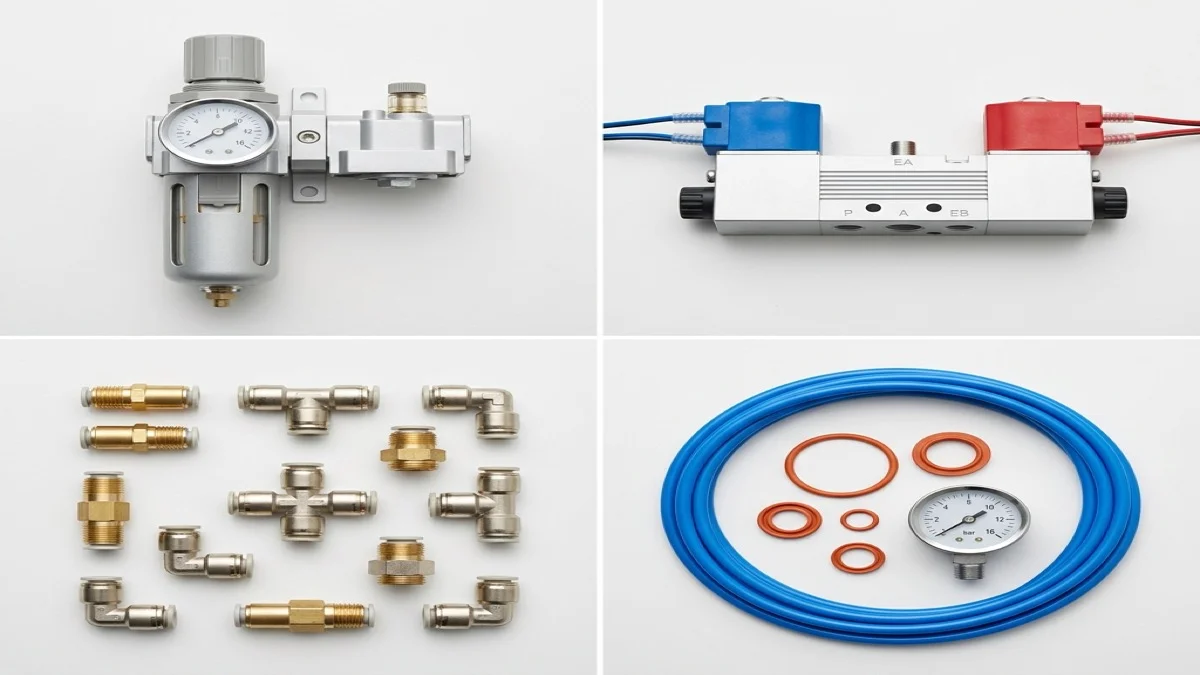

Компоненты для самосборного испытательного стенда — китайские аналоги уровня европейских брендов
Все компоненты из таблицы ниже — китайские аналоги уровня европейских брендов, проверенные в промышленной эксплуатации. Бренды WAALPC, XCPC и E.MC поставляются с сертификатами ISO 9001. Цены компонентов — в карточках каталога.
листайте таблицу вбок →
| # | Позиция | Серия | Бренд | Кол-во | Примечание |
|---|---|---|---|---|---|
| 1 | Фильтр-регулятор (без лубрикатора) | GFR300-10 | WAALPC | 1 | G 3/8, диапазон регулирования 0,05–1,0 МПа, фильтрация 40 мкм |
| 2 | Буферный ресивер 10 л | CRVZSB-10 | E.MC | 1 | Нерж. сталь, до 1,6 МПа |
| 3 | Управляющий распределитель 5/2 | 4V320-10 | WAALPC | 2 | G3/8, DC24V |
| 4 | Манометр 0–1,0 МПа | OMA G1/4 | XCPC | 3 | Класс 1.6 |
| 5 | Фитинг быстросъём 12 мм | PL12-04 | WAALPC | 12 | Трубка 12 мм × G 1/4 |
| 6 | Трубка PU 12×8 мм | PU 12 | WAALPC | 5 м | До 1,2 МПа |
| 7 | Панель монтажная | DIN-рейка 35 мм | — | 1 | Стандарт EN 60715 |
| 8 | Вентиль ручного сброса | SMV-3W | WAALPC | 1 | G 1/4, ручной 3/2 |
| 9 | Предохранительный клапан | — | — | 1 | Настройка 0,9 МПа |
Несколько комментариев к BOM. Позиция 1 — фильтр-регулятор — заказывается в исполнении без лубрикатора: только фильтр-регулятор (FR), без маслёнки (L). Позиция 3 — два распределителя — необходимы для стенда с двухконтурной схемой испытания (подача и управляющий сигнал). Для одноконтурного стенда достаточно одного. Позиция 9 — предохранительный клапан настраивается на 0,9 МПа и защищает схему от превышения давления при ошибке оператора.
Как выбрать давление испытания?
Давление испытания определяется типом испытываемого клапана и нормативными документами производителя. Существует три принципиально разных режима испытания, каждый из которых требует разной конфигурации стенда:
- 0,6 МПа — обкатка и регулировка после ремонта. Используется на первом этапе проверки только что отремонтированного клапана. При пониженном давлении выявляются грубые дефекты сборки, не правильно установленные уплотнения, перекос золотника. Только после нормальной работы при 0,6 МПа давление поднимается до рабочего.
- 0,8 МПа — стандартное функциональное испытание. Рабочий режим для большинства тормозных клапанов грузовиков. При этом давлении проверяется точность срабатывания, герметичность в закрытом положении и стабильность выходного давления. Стенд из нашего BOM рассчитан именно на этот режим.
- 1,0+ МПа — испытание пружинных тормозов и HP-контуров. Давление для пружинных тормозных камер и высокодавленных контуров берут из документации на конкретный клапан; для контуров до 2,2 МПа стандартный комплект не подходит. Для этих испытаний стандартный BOM не подходит — требуются компоненты с повышенным давлением.
В таблице ниже — соответствие типов клапанов и режимов испытания. Для автоматического подбора BOM под конкретный тип клапана используйте конфигуратор испытательного стенда.
| Тип клапана | Давление испытания | Компоненты стенда |
|---|---|---|
| Тормозной клапан (стандарт) | 0,8 МПа | Стандартный BOM |
| Ускорительный клапан | 0,8 МПа | Стандартный BOM |
| EBS-клапан WABCO / Knorr | 0,8 МПа | Стандартный BOM |
| Клапан управления прицепом | 0,8 МПа | Стандартный BOM |
| Пружинный тормоз | 1,0–1,2 МПа | XCPC XOC + WAALPC SLG |
| Двухконтурный WABCO (HP+LP) | 2,2 МПа | WAALPC QFRH + WAALPC LT23JD |
Готовое решение или самосборный стенд — что выбрать?

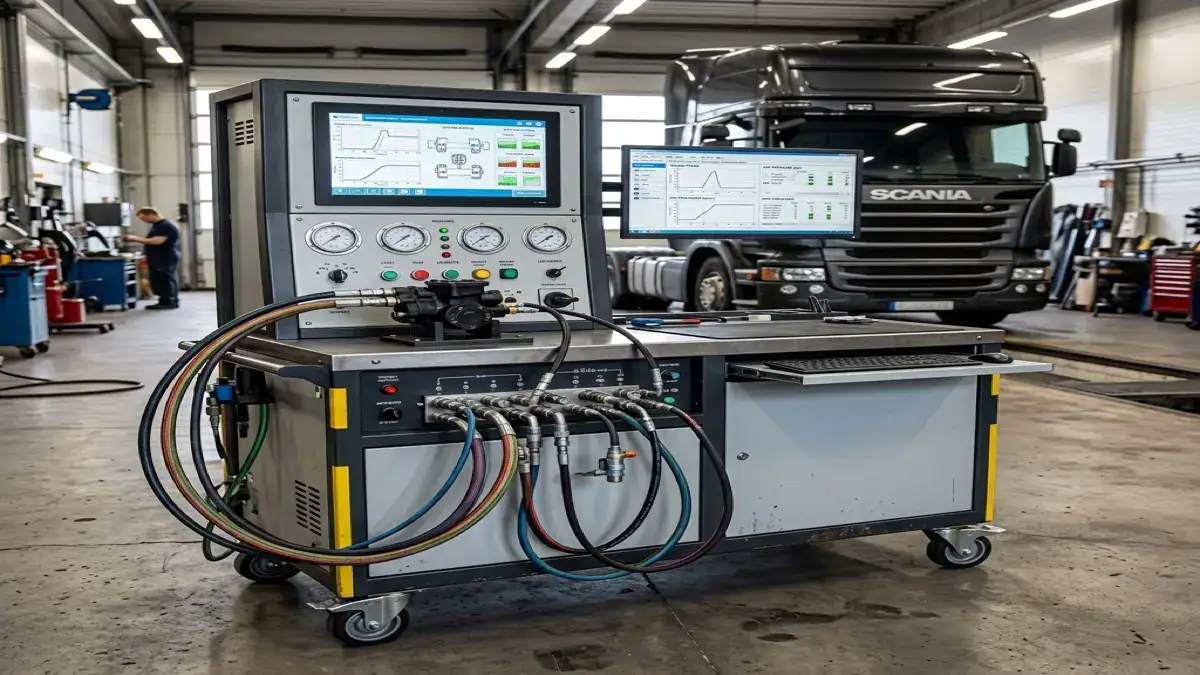

Jaltest PTB — единственный серийный стенд с HP-краном 20 бар и встроенным диагностическим ПО
При выборе между готовым коммерческим стендом и самосборным решением принципиально понять, какие задачи стоят перед сервисом. Это не вопрос бюджета — это вопрос функциональности.
| Параметр | Jaltest PTB | Самосборный (наш BOM) |
|---|---|---|
| Макс. давление | 20 бар | 8–22 бар (зависит от сборки) |
| Гибкость | Стандартные адаптеры | Под любой клапан |
| Диагностика | ПО + CAN-интерфейс | Визуально / манометры |
| Время сборки | Готов | 1–2 дня |
| Применение | Все марки | Под конкретный тип |
Вывод: Jaltest PTB необходим для официальных дилерских сервисов, которым нужна полная диагностика всех марок грузовиков, включая считывание кодов неисправностей EBS через CAN-интерфейс. Самосборный стенд из промышленных компонентов WAALPC/XCPC/E.MC — оптимальное решение для специализированного сервиса по тормозным клапанам конкретного типа, предприятия с собственным ТО и заводов-изготовителей прицепов. Он полностью покрывает функциональные испытания и настройку, не требует лицензии на ПО и обслуживается силами собственных слесарей-пневматиков.
Как испытывать двухконтурные клапаны — HP до 22 бар и LP до 8,5 бар?
Для двухконтурных тормозных клапанов с раздельными контурами высокого (HP, до 22 бар) и низкого давления (LP, до 8,5 бар) компоненты базового BOM не подходят: распределитель 4V320 рассчитан на рабочее давление 0,15–0,8 МПа (испытательное 1,2 МПа), а фильтр-регулятор GFR300-10 — на диапазон регулирования до 1,0 МПа. Для HP-контура нужны пятилинейный распределитель WAALPC LT23JD (рабочее давление 0,15–2,4 МПа) и фильтр-регулятор WAALPC QFRH (диапазон регулирования 0,15–3,5 МПа); LP-контур собирается по стандартному BOM.
Для автоматического подбора BOM под ваш тип клапана — включая нестандартные конфигурации HP+LP — используйте конфигуратор пневматического испытательного стенда. Укажите тип клапана, максимальное давление и количество контуров — конфигуратор сформирует полный список компонентов с артикулами.
Подобрать по теме
Какие разделы и серии подходят к теме?
Разделы каталога и страницы серий по теме статьи: Клапаны пневматические, Клапаны электромагнитные соленоидные.
Какие вопросы чаще всего задают про стенд тормозных клапанов?
Какое давление нужно для испытательного стенда тормозных клапанов?
Рабочее давление тормозной пневмосистемы грузовика — как правило около 0,7–0,9 МПа (7–9 бар); предохранительный клапан системы открывается примерно при 1,0 МПа (10 бар). Точное давление стенда задают по паспорту конкретного клапана — по его номинальному давлению срабатывания.
Можно ли подавать на испытательный стенд воздух с маслом?
Нежелательно. Масло вызывает набухание и старение резиновых уплотнений на основе EPDM, и клапан начинает подтравливать. Воздух подают осушенным и без масла — класс по маслу по ISO 8573-1 не хуже 2; блок подготовки воздуха собирают без маслораспылителя (лубрикатора).
Чем готовое диагностическое оборудование отличается от стенда из пневмокомпонентов?
Готовое диагностическое оборудование (например, Jaltest) работает с электронными тормозными системами EBS через диагностическое ПО и CAN-интерфейс — это его сильная сторона. Стенд, собранный из промышленных пневмокомпонентов, решает функциональную проверку конкретного типа клапана без электронной диагностики: он проще, когда электроника не нужна.
Какие компоненты нужны для стенда испытания тормозных клапанов?
Минимальный комплект: блок подготовки воздуха без маслораспылителя (фильтр + регулятор, серия WAALPC AF/AR), буферный ресивер, управляющий распределитель 5/2 (WAALPC 4V), два контрольных манометра, быстросъёмные фитинги и трубка PU. Точный перечень зависит от типа клапана — пришлите тип клапана и присоединения, подберём спецификацию за 1 рабочий день.
Можно ли испытывать клапаны WABCO, Knorr-Bremse и Haldex на одном стенде?
Да. Функциональную проверку стандартных тормозных клапанов этих производителей ведут при номинальном рабочем давлении (обычно около 0,7–0,9 МПа, 7–9 бар), а под разные присоединения (G, DIN, фланец) ставят сменные монтажные адаптеры.
