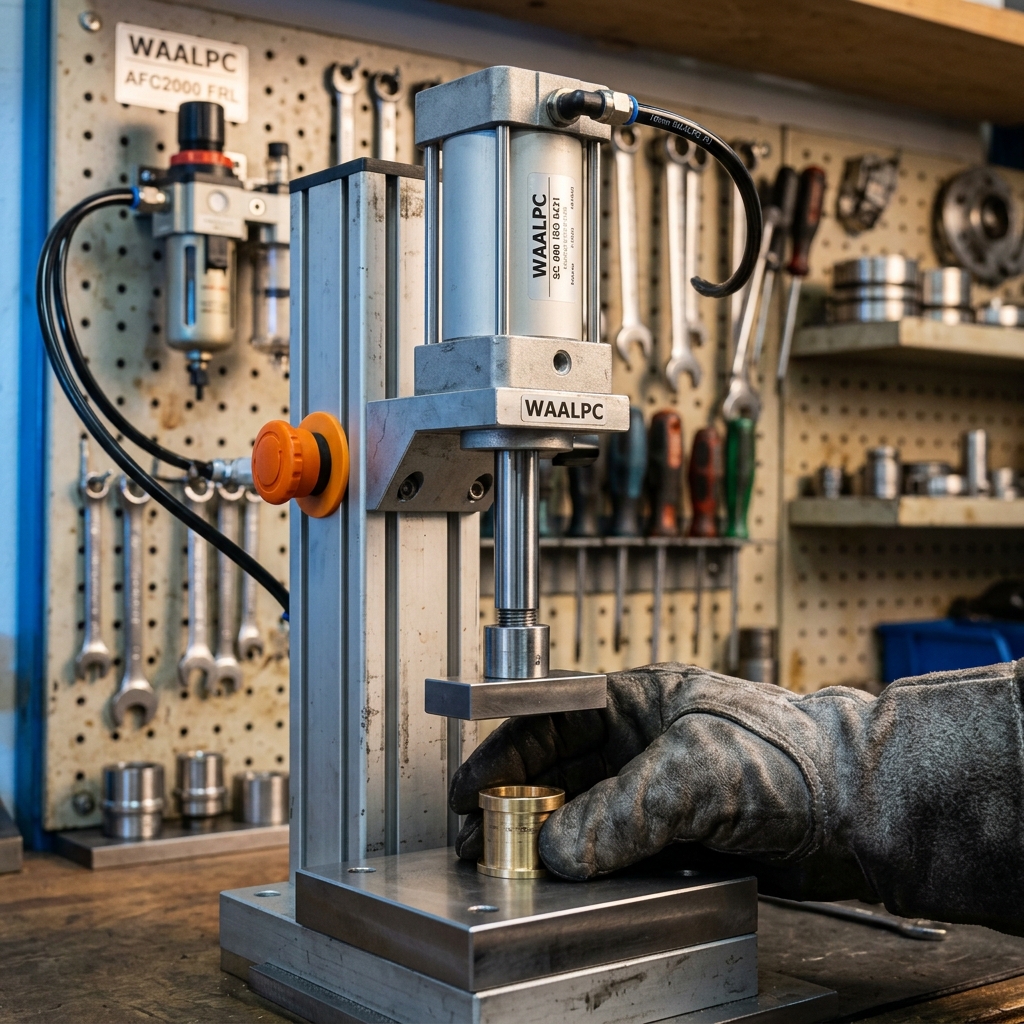

Пневматический пресс настольный — типы, усилие, выбор

листайте таблицу вбок →

Рабочее усилие настольного пресса — не более 50 % теоретической тяги; предел 0,8 МПа в нашей сборке задаёт распределитель 4V.

Настольный пневматический пресс: как рассчитать усилие по формуле?

Усилие настольного пневмопресса считают по формуле F = P·π·D²/4, где D — внутренний диаметр цилиндра, а рабочим берут не более 50 % от этого теоретического значения (принцип подбора пневмоцилиндра из примера в листе Festo на цилиндры DSBC, стр. 19: перекрытие подачи с обеих сторон и полная тяга безопасности не гарантируют, поэтому на неё не проектируют рабочий режим). Настольный пресс — это компактный узел для лёгких операций: запрессовка втулок и подшипников, клёпка, тиснение, маркировка, гибка тонкого металла, сборка мелких деталей. Усилия здесь — от сотен ньютон до нескольких килоньютон, диаметр цилиндра обычно Ø32–80 мм, ход 50–200 мм.

Формула для подбора диаметра: D ≥ √(8·F / (π·P)), где F — нужное усилие в точке работы (Н), P — давление воздуха на цилиндре (Па). Коэффициент 8 — это 4 из площади поршня и 2 из запаса «не более 50 % теоретической тяги».

Оглавление

• Коэффициенты и допущения
• Главная таблица: диаметр × давление → усилие
• Что делать, если усилия не хватает
• Пример расчёта на SC-32-100
• Расход воздуха
• Отказ воздуха и люди в зоне пресса
• Типичные ошибки
• Вопросы и ответы

Какие коэффициенты и допущения учитывать?

• Теоретическая тяга цилиндра: F_ц = P·π·D²/4 (при выдвижении, без учёта штока). Например, при 6 бар (0,6 МПа) Ø32 даёт 483 Н, Ø50 — 1178 Н, Ø100 — 4712 Н.
• Рабочее усилие — не более 50 % теоретической тяги. Источник — пример подбора в листе Festo на цилиндры DSBC (2017/12, стр. 19, «Sizing example»): для расчёта берут не больше половины теоретического значения, а перекрытие обеих полостей распределителем безопасности не даёт. В этой статье принцип применён как допущение для настольного пресса, а не как общее требование Festo. Полная тяга не исчезает — на неё считают раму, стол и упор, и именно она действует на руки при отказе.
• Давление воздуха: в расчётах 0,5 МПа (5 бар) на цилиндре — типовая уставка фильтра-регулятора при сети 0,6 МПа. Максимальное рабочее давление серии SC — 0,9 МПа (карточка сайта, таблица завода); в нашей сборке предел 0,8 МПа задаёт распределитель 4V.
• Ход: выбирают из ряда цилиндра под высоту заготовки, инструмента и запас на извлечение детали; ход не входит в формулу усилия.
• Скорость: для лёгких сборочных операций типично держат невысокую скорость дросселированием на выпуске — точная цифра зависит от массы плиты и хода и здесь не заявляется без листа конкретного исполнения.

Как диаметр цилиндра и давление дают усилие (при запасе 50%)?

В ячейке — рабочее усилие (50 % теоретической тяги) при указанном давлении воздуха на цилиндре. Ряд диаметров — серия SC (шпильчатая, WAALPC, Ø32–250 мм; здесь показаны малые типоразмеры для настольного пресса).

Другие страницы нашего каталога по сериям, упомянутым в статье: SC-40-600, SC-50-175, SC-63-50, SC-100-200.

листайте таблицу вбок →

Для справки — теоретическая (100 %) тяга при тех же давлениях в два раза больше рабочей из таблицы: например, Ø32 при 0,6 МПа теоретически даёт 483 Н, а не 241 Н. Именно теоретическую тягу, а не рабочую, используют при расчёте рамы, стола и упора пресса — при отказе регулятора или потере контроля цилиндр может развить полное усилие. Если пресс нужен с нагревом, давление считают так же — сила прижатия для вулканизации сырой резины.

Что делать, если усилия не хватает?

1. Взять цилиндр большего диаметра. Усилие растёт с квадратом диаметра: Ø50 вместо Ø32 при том же давлении даёт почти в 2,5 раза больше тяги (589 Н против 241 Н при 6 бар).
2. Поднять давление воздуха. В пределах нашей сборки — до 0,8 МПа (распределитель 4V; сам цилиндр SC допускает 0,9 МПа). Нужна сеть с таким давлением; раму, стол и упор при этом считают на полную (100 %) тягу при новом давлении.
3. Рычаг или бустер. Для усилий, которые пневмоцилиндр в разумном диаметре не даёт (десятки килоньютон и выше), применяют механическое усиление рычагом или гидропневматический усилитель давления — это уже не настольный пресс на прямом цилиндре, а отдельная конструкция.
4. Проверить, действительно ли нужно полное усилие. Для клёпки, тиснения и маркировки часто достаточно кратковременного пика силы малого цилиндра с выдержкой, а не постоянной большой тяги.

Как выглядит пример расчёта на SC-32-100?

Исходные данные. Задача — запрессовать втулку в отверстие детали на столе; по паспорту детали требуется усилие около 200 Н. Воздух на цилиндре — 0,5 МПа (5 бар, уставка фильтра-регулятора).

Шаг 1. Минимальный диаметр. D ≥ √(8·F / (π·P)) = √(8 · 200 / (π · 500000)) = 0,0319 м ≈ 32 мм. Берут ближайший из ряда — Ø32.

Шаг 2. Проверка. Теоретическая тяга Ø32 при 0,5 МПа: F_ц = 500000 · π · 0,032² / 4 = 402 Н; 50 % — 201 Н, запас к нужным 200 Н — 1,005 (впритык). Практически берут следующий шаг вверх по давлению (0,6 МПа даёт 50 % = 241 Н, запас 1,2) либо переходят на Ø40.

Шаг 3. Ход. Для втулки и инструмента типично хватает 100 мм — этого достаточно на подвод, рабочий ход и отвод. Цилиндр: SC-32-100, цена 12 780 ₸.

Пересчёт в Python (проверочный, без библиотек):

import math
P, F = 0.5e6, 200                      # Па на цилиндре, Н нужное усилие
D_min = math.sqrt(8 * F / (math.pi * P))
Ft = P * math.pi / 4 * 0.032 ** 2       # теоретическая тяга Ø32, Н
print(round(D_min * 1000, 1), round(Ft), round(0.5 * Ft / F, 3))
# 31.9 402 1.005

листайте таблицу вбок →

Распределитель, дроссели, кран и глушители подбирают по расходу и присоединению под ваш пресс; на схеме ниже они показаны по типу устройства, а не как конкретные изделия.

Пневмосхема настольного пресса

Схема по ISO 1219-1 (значки дросселей — по листу Festo GRLA 2023/05, стр. 2–3): сеть → запираемый кран КР1 с манометром МН1 → фильтр-регулятор ФР1 (уставка 0,5 МПа) → распределитель 5/2 ЭМ1 с пружинным возвратом → цилиндр SC-32-100. На обоих выпусках — дроссели с обратным клапаном ДР1/ДР2 (регулировка скорости на выпуске), манометр МН2 врезан между ДР1 и портом А цилиндра — со стороны запертого объёма, а не со стороны распределителя, поэтому видит давление в полости А, даже если игла ДР1 закрыта. Выхлоп через дроссели уходит на глушители распределителя (ГЛ1 и симметрично на канале 0).

Эскиз узла пресса

Что показывает эскиз: цилиндр закреплён в верхней плите рамы, шток идёт вниз на 100 мм и толкает пуансон в стол, где закреплена деталь. Красная зона — пространство у стола, куда могут попасть руки; вход в неё разрешён, только когда обе кнопки двуручного пуска отпущены (кнопки стоят по бокам стола, вне зоны рук, и требуют нажатия одновременно).

Какой расход воздуха у пресса?

Объём цилиндра за один ход. V = π·D²/4·S = π·0,032²/4 · 0,1 = 80,4 см³ = 0,0804 л. Приведено к атмосферному давлению 0,1013 МПа: N = V·(P + 0,1013) / 0,1013 = 0,0804 · 0,6013 / 0,1013 ≈ 0,48 л свободного воздуха на один ход при 0,5 МПа. Обратный ход в штоковую полость даёт меньший объём (за вычетом объёма штока); без данных по диаметру штока эту сторону оценивают сверху тем же числом — тогда полный цикл (вперёд-назад) ≈ 0,95 л свободного воздуха.

При частоте, например, 6 циклов в минуту (лёгкая сборочная операция с ручной подачей деталей) это даёт около 6 л/мин свободного воздуха — для одного настольного пресса такой расход обычно покрывает уже установленный компрессор без отдельного ресивера; для нескольких прессов или более быстрого такта объём и подачу проверьте калькулятором расхода воздуха и материалом про компрессор для пневматики. Диаметр цилиндра и ход под вашу задачу удобно подобрать калькулятором усилия пневмоцилиндра.

Что будет при отказе воздуха, если в зоне пресса люди?

Что здесь держит, а что нет. Активного удержания пуансона в схеме нет. Распределитель ЭМ1 без тока (пружинный возврат) возвращает пуансон в исходное положение; кран КР1 после закрытия стравливает воздух за собой и запирается замком, но это изолирует только источник, а не давление, уже запертое в полости цилиндра. Перекрытие обеих полостей распределителем безопасности не даёт — это прямо следует из примера подбора в листе Festo DSBC (стр. 19): перекрытие подачи с обеих сторон само по себе не считается средством безопасности, нужны дополнительные меры (стопор штока, механическая опора, двуручное управление). Для малых цилиндров вроде SC-32 отдельного механического стопора штока (вроде зажимного узла DSBC-C у Festo) в нашем каталоге нет: если пуансон должен фиксироваться механически в верхнем положении, это отдельный узел, который проектируют и проверяют отдельно.

Какие типичные ошибки бывают?

• Брать 100 % теоретической тяги за рабочее усилие. Полная тяга без запаса не оставляет резерва на трение, износ и колебания давления сети; на рабочий режим берут не более 50 % теоретической тяги (см. раздел «Коэффициенты»).
• Путать усилие в кгс и в ньютонах без указания, что это теоретическая тяга. Теоретическая тяга без пометки «без запаса» легко принимается за безопасный рабочий показатель.
• Считать, что нулевой манометр на входе означает обесточенный пуансон. Запертая полость цилиндра держит давление независимо от манометра на входе в контур.
• Не проверять давление серии. Сборка рассчитана на 0,8 МПа (предел распределителя 4V; цилиндр SC допускает 0,9 МПа по карточке сайта) — превышение сокращает ресурс и меняет силовой расчёт рамы.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SC-80-350, SC-80-300, SC-80-450.

Какие вопросы чаще всего задают про настольный пневмопресс?

Какое давление выдерживает пневматический пресс?

Предел задаёт самый слабый элемент на пути воздуха, а не рама пресса. В нашей сборке это распределитель 4V — 0,15–0,8 МПа (цилиндр SC допускает до 0,9 МПа по карточке). Подавать выше 0,8 МПа нельзя, даже если сеть позволяет: давление на прессе держат фильтром-регулятором, обычно 0,5–0,6 МПа. Для покупного пресса предел смотрят в его паспорте; если нужно больше усилия, берут цилиндр большего диаметра, а не поднимают давление.

Можно ли регулировать усилие пресса?

Да, через регулятор давления — например, AR2000-02 с резьбой G1/4, цена 5 400 ₸. Снижение давления с 6 до 3 бар снижает и теоретическую, и рабочую тягу вдвое, поскольку усилие прямо пропорционально давлению.

Какой диаметр цилиндра нужен для запрессовки втулки?

Считают по формуле D ≥ √(8·F / (π·P)) с известным нужным усилием F и рабочим давлением P; в примере на 200 Н при 0,5 МПа получается около Ø32–40 мм, см. раздел «Пример расчёта».

Держит ли пресс деталь под давлением, если отключить воздух?

Нет. Активного механического удержания в типовой схеме нет: без давления и без отдельного стопора штока пуансон не зафиксирован и может осесть или довернуться остаточным давлением запертой полости. См. раздел «Отказ воздуха и люди».

Нужно ли двуручное управление на маленьком настольном прессе?

Да. Даже Ø32 при отказе регулятора развивает силу, достаточную для травмы кисти; обе кнопки пуска ставят вне зоны стола и требуют одновременного нажатия — это не зависит от размера цилиндра.

Для более тяжёлых задач — запрессовка крупных подшипников, гибка металла, пробивка отверстий — рассмотрите большие диаметры серии SC (до Ø250) или профильные цилиндры DSBC по ISO 15552, а расчёт хода штока на устойчивость при длинном вылете — по формуле Эйлера.
