Пневматический домкрат: расчёт грузоподъёмности и предел

Пневматический домкрат поднимает груз одним из двух способов: цилиндром большого диаметра, работающим по формуле F = p × A, либо резиновым баллоном (пневмоподушкой), у которой площадь растёт по мере накачки. У обычного цехового воздуха 6–8 бар (0,6–0,8 МПа) цилиндр диаметром 320 мм — наш максимум в каталоге — теоретически поднимает 4,9–6,5 т, а с учётом потерь (допущение ≈10 %) около 4,4–5,9 т. Больше на одном воздухе честно не поднять: нужна гидравлика или пневмогидроусилитель. Ниже — расчёт по диаметрам, готовый пример на артикуле WAALPC и то, без чего пневматический подъёмник нельзя эксплуатировать под грузом.

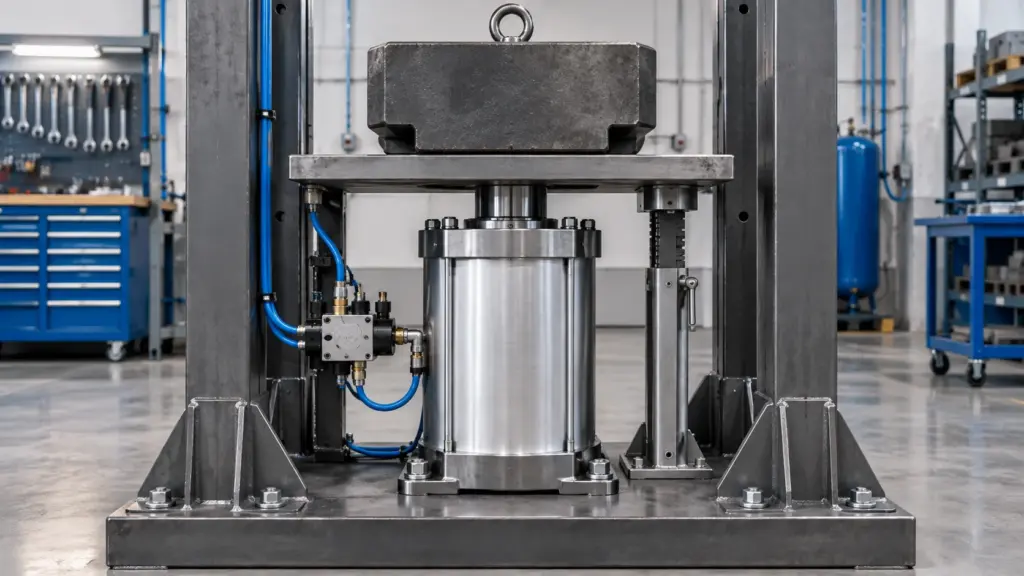

Формула пневматического домкрата: почему при 6–8 бар нужен большой диаметр

Пневматический домкрат — не отдельный товар, а решение из двух компонентов: цилиндра и источника воздуха. Сила на штоке считается по одной формуле:

F = p × A

Это теоретическая сила без потерь. Допущение статьи: потери на трение уплотнений ≈10 %, реальное усилие ≈ 0,9 × p × A.

• F — усилие, Н
• p — рабочее давление, Па (1 МПа = 10 бар = 1 000 000 Па)
• A — площадь поршня, м² (A = π×D²/4)

Разница с гидравликой — в самом давлении. Гидравлический домкрат работает при 20–63 МПа, поэтому поднимает тонны цилиндром диаметром 30–50 мм. Цеховой сжатый воздух — это 0,6–0,8 МПа, в 30–100 раз меньше. Чтобы получить ту же силу, площадь поршня приходится набирать диаметром, а не давлением: при 0,6 МПа цилиндр Ø32 мм теоретически поднимает 49 кг — несерьёзно для домкрата, а Ø320 мм — уже 4,9 т (с потерями около 4,4 т). Отсюда и требование к пневматическому подъёмнику: если груз в тоннах, диаметр должен быть в сотнях миллиметров — компактного пневмодомкрата размером с гидравлический бутылочный не бывает физически.

Таблица пневматического домкрата: диаметр → усилие → масса груза

Расчёт по ISO 15552 (ряд цилиндров Ø32–320) для двух рабочих давлений — 0,6 МПа (принято в примерах) и 0,8 МПа (верхняя граница рабочего давления распределителей серии 4A по карточке: 0,15–0,8 МПа). Усилие и масса теоретические, без потерь; с допущением ≈10 % на трение умножайте на 0,9. Масса округлена в меньшую сторону — паспортная цифра не должна быть больше физической.

С поправкой ≈10 % цилиндр Ø320 поднимает около 4,4 т при 6 бар и 5,9 т при 8 бар. Диаметры 32–80 мм в таблицу попали не как «модели домкрата», а как ответ на вопрос «почему не взять цилиндр поменьше»: до 100 мм пневматика годится для прижимов и фиксаторов, но не для подъёма груза тяжелее нескольких сотен килограммов. Рабочий диапазон пневматического домкрата на тонны начинается с Ø125–160 мм.

Пневмобаллон или цилиндр: чем отличается пневматический домкрат-подушка

У нас в каталоге пневмобаллонов (подушек) нет — это отдельное семейство изделий (резинокорд, а не металл и уплотнения), и WAALPC его не производит. Но раз вопрос стоит «баллон или цилиндр», разница физическая, а не ассортиментная:

• Цилиндр. Площадь поршня постоянна на всём ходу — какой была при 1 мм выдвижения, такой останется и при 200 мм. Усилие по формуле F = p × A стабильно на протяжении всего подъёма. Ход задаёт ряд серии (для DSBG по карточке: стандартные 25–1000 мм, нестандартные до 2000 мм).
• Пневмобаллон. В сдутом состоянии — плоский диск с большой площадью контакта, отсюда и наибольшее усилие в начале подъёма. По мере накачки баллон раздувается, становится более сферическим, контактная площадь с грузом уменьшается — усилие на том же давлении падает по ходу подъёма. Взамен даёт больший ход и работает под кузовом без места на цилиндр.

Итог для подбора: пневматический подъёмник на цилиндре держит заявленное усилие на всём ходу и подходит для стационарного стенда, где важна повторяемость. Баллон удобен там, где нужен большой ход при ограниченной высоте старта (спасательные работы, вывешивание кузова), но проектировать по нему нагрузку нужно по минимальному усилию — на максимальной высоте подъёма, а не по паспортному давлению.

Расчёт грузоподъёмности пневматического домкрата на артикуле DSBG-320-200-P

Цилиндр DSBG-320-200-P — Ø320 мм, ход 200 мм, профильная труба со встроенными стяжными шпильками (ISO 15552), цена по реестру — 1 339 500 ₸.

• Площадь поршня: A = π × (0,32/2)² = 0,080425 м² (804,25 см²)
• При 0,6 МПа: F = 600 000 × 0,080425 = 48 255 Н = 48,3 кН → эквивалентная масса 48 255 / 9,81 = 4 919 кг → 4,9 т (теория)
• При 0,8 МПа: F = 800 000 × 0,080425 = 64 340 Н = 64,3 кН → эквивалентная масса 64 340 / 9,81 = 6 559 кг → 6,5 т (теория)
• С потерями ≈10 % (допущение): 0,9 × 48 255 ≈ 43,4 кН ≈ 4,4 т при 0,6 МПа; 0,9 × 64 340 ≈ 57,9 кН ≈ 5,9 т при 0,8 МПа

Это теоретический результат; потери на трение приняты ≈10 % (допущение, точное значение — по паспорту цилиндра). Рабочую нагрузку берут заметно ниже расчётной: динамика подъёма, просадка давления и износ манжет съедают запас, а коэффициент запаса задают правилами вашей безопасности. Под груз около 4 т при 0,6 МПа запаса у Ø320 почти нет — повышайте давление в пределах рабочего диапазона (0,8 МПа) или делите груз между двумя цилиндрами.

Ход 200 мм — рабочая высота подъёма. Цилиндр нагружен на сжатие штока: при полностью выдвинутом штоке под нагрузкой возможна потеря продольной устойчивости (формула Эйлера) — разбор с числами и запасом устойчивости для профильных цилиндров есть в отдельной статье: продольная устойчивость штока пневмоцилиндра.

Безопасность: почему сжатый воздух не должен держать груз сам по себе

Ключевое отличие пневматического домкрата от гидравлического — сжимаемость рабочей среды. Масло в гидроцилиндре практически несжимаемо: даже при разрыве магистрали давление в замкнутом объёме падает медленно. Воздух сжимаем — при обрыве шланга или отказе распределителя цилиндр стравливает объём почти мгновенно, и груз, который держался только столбом воздуха, падает без предупреждения.

Отсюда правило, которое нельзя обходить: под грузом, поднятым пневматическим домкратом, работать нельзя, если груз держит только давление воздуха. Нужны два независимых рубежа:

• Пневмозамок (пилотный обратный клапан) — устанавливается вплотную к порту цилиндра, держащему нагрузку (обычно поршневая полость при вертикальном подъёме штоком вверх). Стравить его может только специальная пилотная линия от противоположной полости — то есть сама команда «опустить». Обрыв шланга между замком и распределителем цилиндр не уронит: замок стоит после места разрыва и держит давление в самом цилиндре. В каталоге — серия PCV (клапан обратный пилотный, «пневмозамок»), четыре типоразмера от PCV-06 (порт G1/8) до PCV-15.
• Механический упор — подставка, козелок, штифт в отверстие штока: то, что держит груз без всякого давления. Пневмозамок защищает от обрыва шланга, но не защищает от внутренней негерметичности самого цилиндра (пробитая манжета, трещина в трубе) — для этого и нужен второй, чисто механический рубеж. Работать под грузом можно только когда подставлен упор, а не когда «горит зелёная лампочка давления».

Что будет при пропаже воздуха и напряжения. Пропал воздух: замок закрывается и держит камеру, пока нет утечки, — груз будет опускаться по мере утечки, без механического упора это не удержание. Пропал управляющий сигнал: распределитель 4A (пневмоуправляемый, электрики нет) вернётся в пружинное положение; проверьте по своей схеме, что оно перекрывает подачу и оставляет замок закрытым, а не «опускает» груз. Воздух вернулся: цилиндр может рвануть — ставьте клапан плавного пуска после блока подготовки, кнопки управления выносите из зоны хода.

Давление, ограждение, люди. Не превышайте паспортное давление цилиндра (1,0 МПа); у пневмозамка PCV по карточке рабочий диапазон 0,5–1,0 МПа — не опускайте давление в линии ниже 0,5 МПа. Ресивер снабжают предохранительным клапаном и манометром. Зону хода ограждают; опускание — двуручным управлением или контролем присутствия (ISO 13851), под грузом только на механических упорах. Людей пневматический подъёмник не поднимает. Если стенд поднимает груз над рабочим местом, уточните, подпадает ли он под требования к подъёмным сооружениям.

Второе практическое правило — контролируемая скорость опускания. На линию выхлопа при опускании ставят дроссель (регулятор расхода на выпуске, «meter-out»): без него открытие распределителя даёт свободное падение груза до полной просадки штока, с дросселем скорость опускания задаётся вручную и предсказуема.

Компрессор и ресивер под цикл подъёма

Пневматический домкрат потребляет воздух неравномерно: почти всё — за несколько секунд самого подъёма, и почти ноль — пока груз стоит поднятым. Компрессор подбирают по среднему расходу, ресивер — чтобы закрыть пиковый.

Пример для DSBG-320-200-P (ход 200 мм, 0,6 МПа):

• Объём линии за один ход: 0,080425 м² × 0,2 м = 16,1 л сжатого воздуха при рабочем давлении
• В пересчёте на свободный (нормальный) воздух: 16,1 л × (0,7 / 0,1) ≈ 111 нл на одно полное выдвижение
• При медленном контролируемом подъёме за 8 секунд пиковый расход — 111 нл / 8 с × 60 ≈ 830 нл/мин — в десятки раз больше, чем нужно «в среднем»
• Обратный ход заполняет штоковую полость: (0,080425 − 0,003117) × 0,2 × 7 ≈ 108 нл (шток Ø63 по ряду ISO 15552 — допущение; берём верхнюю оценку — камера под полным давлением). На полный цикл 111 + 108 ≈ 219 нл
• При 10 циклах в час средний расход — 219 × 10 / 60 ≈ 37 нл/мин — обычный цеховой компрессор справится без проблем

Разрыв между пиком (830) и средним (≈37) — ровно то, для чего нужен ресивер: он копит воздух в паузах между подъёмами и отдаёт его залпом на сам подъём, не заставляя компрессор работать на пиковую мощность постоянно. Точный объём под свой цикл — через калькулятор расчёта объёма ресивера, расход — через калькулятор расхода воздуха; оба учитывают частоту циклов, а не только разовый ход.

Отдельно — регуляторный момент: учёт в Ростехнадзоре для сосудов под давлением требует, если произведение P(МПа) × V(м³) > 1,0. Для типичного ресивера пневматического домкрата (100–300 л при 0,6–0,8 МПа) это 0,06–0,24 — регистрация не требуется. Порог сдвигается только на очень больших ресиверах (от ~1,25 м³ при 0,8 МПа), для домкрата это не типовой случай. Критерий приведён для воздуха (среда 2-й группы) — проверьте по действующей редакции ФНП (приказ Ростехнадзора № 536, п. 223). Отсутствие учёта не отменяет остальных требований: освидетельствование, предохранительный клапан, манометр.

Готового компрессора под конкретный расход в каталоге WAALPC нет — компрессоры делают другие производители, у нас только пневмоарматура под них (быстросъёмы, фитинги, блоки подготовки). Разбор, как считать производительность и на что смотреть при выборе, — в статье компрессор для пневматики; общий подбор ресивера — в статье ресивер сжатого воздуха. В каталоге есть ресиверы VBAT (5/10/20/38 л, до 1,0 МПа), но это ёмкости к воздушным усилителям давления SMC-формата, а не ресивер под цикл домкрата: 38 л при просадке давления на 2 бар дают около 76 нл — меньше 111 нл одного подъёма. Отдельный ресивер подбирают по калькулятору под ваш цикл.

Спецификация комплекта пневматического домкрата на Ø320

Контур для подъёма теоретически до 4,9 т (с потерями около 4,4 т) при 0,6 МПа — цены по реестру, без учёта фитингов, трубки, рамы, механического упора, а также крана ввода, клапана плавного пуска и шарового крана сброса из схемы (подбираются отдельно):

Порт цилиндра Ø320 в карточке DSBG не указан — сверьте с G1/2 замка и распределителя, при несовпадении нужны переходники. Расход пика (≈830 нл/мин) сверьте с паспортом распределителя и замка: в карточках пропускная способность не указана.

Сколько это стоит против гидравлики — считаем честно

Основная часть стоимости комплекта выше — сам цилиндр Ø320. Гидравлический бутылочный домкрат на те же 5 т заметно дешевле, и разница физическая, а не наценочная: гидравлика работает при 20–63 МПа и берёт силу давлением, пневматика при 0,6 МПа вынуждена брать её площадью поршня, а площадь — это металл и деньги.

Поэтому пневматический подъём оправдан не там, где надо просто поднять груз, а там, где важно другое: повторяющийся цикл (подъём-опускание сотни раз за смену без насосной станции), отсутствие масла в рабочей зоне — пищевое производство, чистые помещения, окрасочные камеры, и работа во взрывоопасной среде, где электрику и гидростанцию ставить нельзя. Для разового подъёма машины в гараже пневматика проигрывает гидравлике по всем статьям, и честнее сказать это прямо, чем продать дорогой цилиндр.

Для меньшей нагрузки схема та же, дешевле только цилиндр: например, тот же контур на DSBG-200-80-P (367 266 ₸, до 1,9 т при 0,6 МПа) обходится заметно дешевле — цилиндр остаётся основной частью комплекта.

Когда пневматики для домкрата не хватает

Честный потолок нашего каталога — цилиндр Ø320: теоретически 4,9 т при 0,6 МПа и 6,5 т при 0,8 МПа (с потерями около 4,4 и 5,9 т). Дальше пневматика цилиндром не масштабируется — увеличивать диаметр свыше 320 мм при этом давлении можно, но такие типоразмеры уже не серийные, а нестандартный заказ с ценой и сроком совсем другого порядка. Для груза тяжелее два варианта:

• Гидравлический домкрат или гидроцилиндр. Давление 20–63 МПа даёт ту же силу цилиндром в разы меньшего диаметра — компактнее, но требует масляной станции, а не цеховой пневмосети.
• Пневмогидравлический усилитель давления. Использует сжатый воздух как привод, но повышает давление в отдельном масляном контуре в десятки раз (принцип разности площадей поршня усилителя; коэффициент — по паспорту усилителя). Позволяет остаться на пневматике для управления и получить гидравлическое усилие на выходе — компромисс между простотой пневматики и силой гидравлики. Пневмогидроусилителей в каталоге WAALPC нет (ресиверы VBAT — воздушные ёмкости к усилителям давления SMC-формата, а не усилители).

Типичные ошибки при выборе пневматического домкрата

1. Диаметр под давление «в идеале», а не под давление на входе стенда. Компрессор без ресивера часто просаживает линию до 0,4–0,5 МПа под нагрузкой. Цилиндр, рассчитанный впритык на 0,6 МПа, на просевшей линии не поднимет заявленный груз.

2. Без пневмозамка, «потому что стенд стационарный». Обрыв шланга не спрашивает, стационарный стенд или нет. Замок — не опция для передвижных конструкций, а обязательный элемент любого пневматического подъёмника, держащего груз дольше секунды.

3. Ресивер выбран «на глаз». Слишком маленький — давление проседает на каждом подъёме и цилиндр не добирает усилие; слишком большой — лишние деньги и место. Считать по циклу, не по интуиции.

4. Боковая нагрузка на шток. Груз редко идёт строго по оси штока. Боковая сила быстро изнашивает направляющую втулку и уплотнения цилиндра любого типа — боковую нагрузку берут внешние направляющие (стойки, рельсы), а не шток.

5. Работа под грузом на паузе цикла, без механического упора. Даже с пневмозамком: пока под грузом нет механической опоры, груз держит только техника, а не гарантия.

Вопросы и ответы

Можно ли поднять автомобиль пневматическим домкратом?

Физически да — цилиндр Ø200 при 0,6 МПа теоретически поднимает 1,9 т (около 1,7 т с потерями), чего достаточно для легкового автомобиля. Но переносного пневматического домкрата размером с гидравлический бутылочный не существует: нужны диаметр, ход и источник воздуха промышленного стенда, а не то, что помещается в багажник. Работать под поднятым автомобилем можно только на механических опорах.

Сколько выдержит пневмоцилиндр Ø200 при 6 бар?

Теоретически 1,9 т при 0,6 МПа (6 бар) и 2,5 т при 0,8 МПа (8 бар) — по формуле F = p × A, площадь поршня 314,16 см²; с потерями ≈10 % — около 1,7 и 2,3 т.

Чем пневмобаллон отличается от цилиндра для подъёма груза?

У баллона площадь и усилие меняются по ходу: максимум — в начале подъёма, минимум — на верхней точке хода, когда баллон принимает более округлую форму. У цилиндра усилие постоянно на всём ходу. Баллон даёт больший ход при низком старте, цилиндр — стабильность и повторяемость.

Обязательно ли ставить пневмозамок на пневматический домкрат?

Да, если под грузом предполагается находиться человек или груз стоит поднятым дольше нескольких секунд. Без замка обрыв шланга или отказ распределителя роняет груз почти мгновенно — воздух сжимаем и не держит нагрузку сам по себе. Замок не отменяет необходимости в механическом упоре: от утечки внутри цилиндра он не защищает.

Какой ресивер нужен под цикл подъёма?

Зависит от объёма хода и частоты подъёмов: чем реже поднимаете и чем короче цикл, тем больше нужен ресивер относительно среднего расхода компрессора — он копит воздух в паузе и отдаёт залпом. Точный объём — через калькулятор расчёта ресивера.

Что делать, если груз тяжелее 6 тонн?

Предел серийного цилиндра Ø320 — теоретически 6,5 т при 0,8 МПа (с потерями около 5,9 т). Дальше — гидравлика (давление 20–63 МПа вместо 0,6–0,8 МПа) или пневмогидравлический усилитель давления, если хочется сохранить пневматическое управление. Цилиндром большего диаметра на том же воздухе задача не решается серийными типоразмерами.

Что делать с боковой нагрузкой на шток?

Груз должен идти строго по оси штока: боковая сила быстро изнашивает направляющую втулку и уплотнения цилиндра любого типа. Боковую нагрузку берут внешние направляющие (стойки, рельсы), а не шток.
