Пневматика для линии flow-pack 60 уп./мин: BOM, схема, бюджет (инженерный кейс)

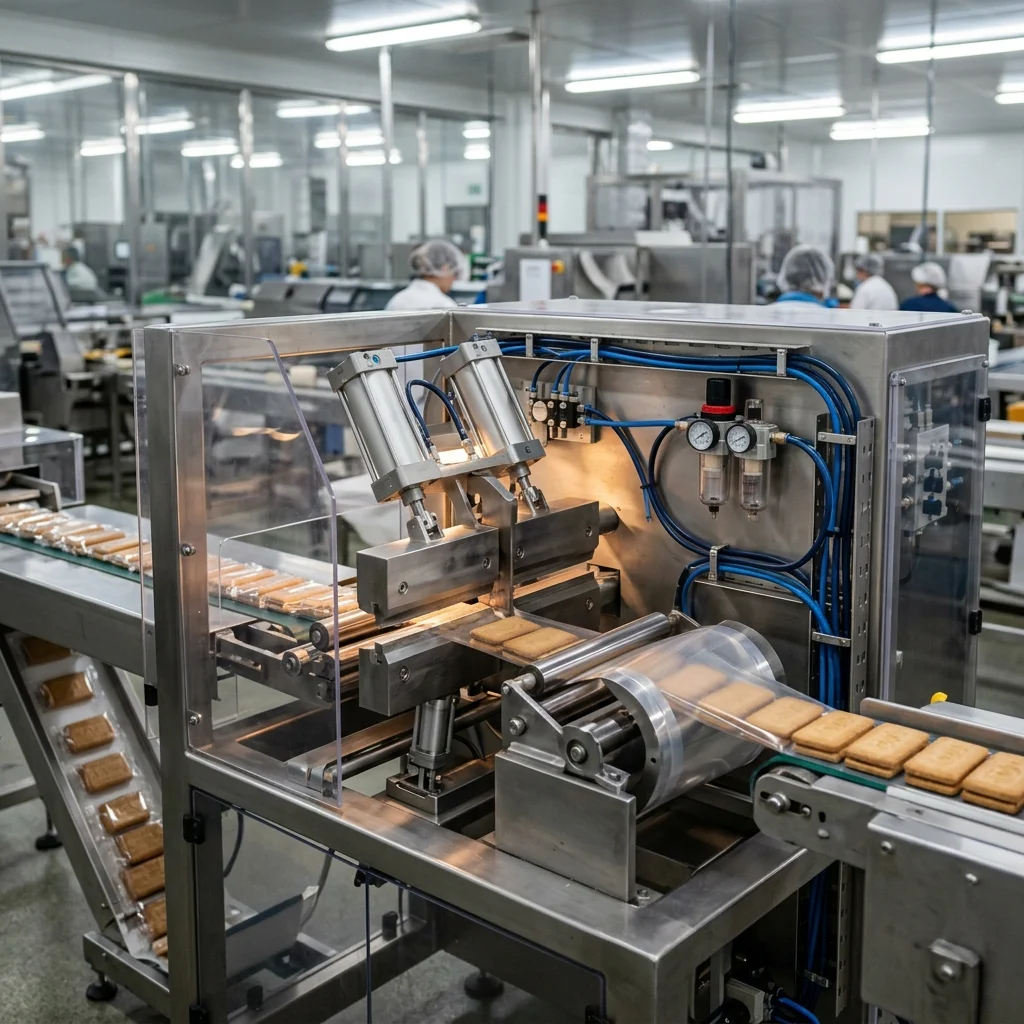

Конструктор линии fp45-60 проектирует пневмосистему горизонтального упаковщика flow-pack производительностью 60 упаковок в минуту — стандарт для шоколадных батончиков, снеков, замороженных полуфабрикатов. Цикл одной упаковки укладывается в 1.0 секунду: за это время нужно сформировать рукав из плёнки, протянуть его, выполнить продольную сварку, толкнуть продукт в подушку, сделать поперечную сварку, отрезать ножом, отвести готовую упаковку и при необходимости отбраковать дефект.

Какие ключевые компоненты и бюджет нужны?

Для линии flow-pack 60 уп/мин в минимальной комплектации нужно: 10 пневмоцилиндров (DSBC, MGPM и DSNU серий для разных позиций), 1 пневмоостров на 12–14 каналов 5/2 (10 рабочих и запас) с электрическим управлением 24 В DC, фильтр-регулятор без лубрикатора AFR2000-02 (фильтр 25 мкм) — для пищевой линии масло в воздух не подмешивают, набор цанговых фитингов PC и PL под трубку 8×5 и магистраль 14×10, 50 м полиуретановой трубки PU 8×5 для разводки и 15 м PU 14×10 для главной магистрали. Дополнительные позиции — глушители общих выхлопов острова PSLB, дроссели с обратным клапаном SL08-02A и SL08-03A для регулировки скорости цилиндров продольной и поперечной сварки, магнитные датчики положения поршня CS1 (исполнение — по пазу или креплению серии) с сигналами в АСУ ТП.

Цены позиций комплекта — в карточках и в таблице ниже (там, где у позиции есть наш артикул). Срок поставки от corneta.kz указан в карточке. Если заранее собрать узел на единой панели с предмонтажом пневмоострова, прокладкой трубок и подписями — сокращается время наладки на месте монтажа. Подробное разделение по позициям и обоснование выбора каждого артикула — в следующих разделах.

Как выглядит спецификация 10 пневмоцилиндров по позициям?

Каждая позиция flow-pack требует своего типоразмера цилиндра. Размер подбирается исходя из требуемого усилия и хода, тип — исходя из условий монтажа и среды. Для зон контакта с пищевыми продуктами материалы штока и уплотнений и смазку задаёт технолог: уплотнения FKM сами по себе не означают допуск к контакту с пищей. Наши цилиндры в стандарте — с уплотнениями NBR, до +80 °C, поэтому в зоне термосварки цилиндр отделяют от горячей колодки теплоизоляцией; исполнение DSBC с FKM в наших листах не подтверждено. Все цилиндры рассчитаны на работу при 6 бар номинального давления.

листайте таблицу вбок →

Цилиндры серии DSBC (Ø32-125 мм по ISO 15552, бывший ISO 6431) используются для позиций 1, 3-5; для позиций с диаметром менее Ø32 (6, 8-10) — мини-цилиндры DSNU по ISO 6432. Серии MGPM — компактные цилиндры с интегрированными направляющими (guided): тело укорочено, а шток разгружен от боковых нагрузок встроенными направляющими валами. Стандарт компактных цилиндров — ISO 21287 (у SMC ему соответствует серия C55); MGPM к нему не относится — это фирменный формат SMC. Подробнее про выбор типа цилиндра — в статье как выбрать пневмоцилиндр для задачи. Если требуется расчёт усилия под конкретный груз — используйте калькулятор усилия пневмоцилиндра.

Другие страницы нашего каталога по сериям, упомянутым в статье: MGPM-25-20, MGPM-25-25, MGPM-25-40, MGPM-40-25.

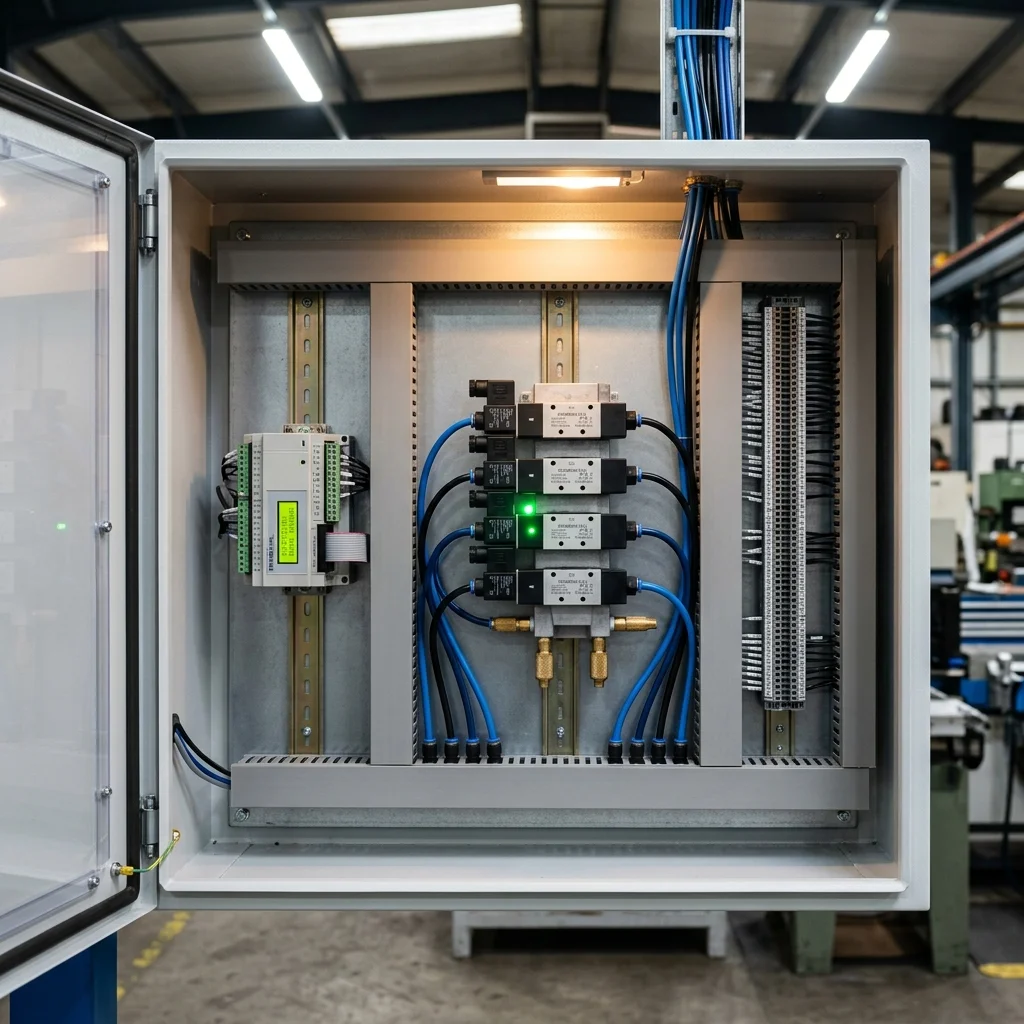

Пневмоостров или отдельные распределители — что выбрать?

Для управления десятью цилиндрами есть два варианта: (a) поставить 10 отдельных распределителей 5/2 серии 4V210 на монтажной панели с отдельной разводкой каждого, либо (b) одна моноблочная плита пневмоострова на 10 каналов с общим питанием воздуха и общим электрическим разъёмом (Sub-D 25-pin или Multipol). Для flow-pack однозначно выбираем пневмоостров. Оговорка: плита WAALPC 200M — коллектор без общего разъёма и шины, поэтому остров с общим разъёмом Sub-D подбирают отдельно (в таблице бюджета у него нет артикула). Аргументы.

Габариты. Только корпуса 10 распределителей 4V210 шириной 22 мм занимают 220 мм в ряд, а к ним добавляются зазоры и индивидуальная разводка. Размеры острова зависят от модели и берутся из её листа; компактность важна для упаковочных линий с боковым доступом для обслуживания. Электрика. 10 распределителей = 10 разъёмов 24 В DC по 2 провода = 20 проводов на полевой щит, итого 20 точек подключения. Пневмоостров с разъёмом Sub-D на 25 контактов = один кабель плоской ленты на щит. Пневматика. Отдельные распределители — 10 присоединений к магистрали, 10 шансов на утечку. Пневмоостров — одно общее присоединение, минимум резьбовых соединений. Стоимость. Отдельные распределители 4V210 требуют монтажной панели и отдельной разводки воздуха; пневмоостров на 10 каналов такой набор заменяет одним узлом, а разница в цене окупается экономией времени на монтаже.

Когда отдельные распределители всё-таки лучше — если катушки разнесены пространственно (один цилиндр на входе линии, второй на выходе через 5 м), и тянуть единый кабель Sub-D неудобно. Или если требуются разные типы катушек (часть 24 В DC, часть 220 В AC, часть с ручным дублёром). На flow-pack 60 уп/мин все катушки одного типа 24 В DC и сосредоточены в одном шкафу — пневмоостров подходит идеально.

Как выглядит P&ID схема разводки?

Схема построена по принципу: компрессор → ресивер → ФРЛ → главная магистраль 14×10 → пневмоостров распределителей → пневмолинии 8×5 к цилиндрам. Главная магистраль идёт по длинной стороне линии fp45-60 (длина около 4 м), от неё отводы по 1.5-2 м к каждой группе цилиндров. Дроссели с обратным клапаном SL08-02A (Ø50, порт G1/4) и SL08-03A (Ø63, порт G3/8) устанавливаются на портах цилиндров продольной и поперечной сварки и дросселируют выхлоп — там нужна регулируемая медленная подача для качественной сварки шва. На остальных цилиндрах дроссели не ставятся, чтобы не терять скорость отработки.

листайте таблицу вбок →

Как рассчитать суммарный расход воздуха Qn?

Чтобы выбрать ФРЛ и проверить, потянет ли заводская магистраль, рассчитываем суммарный расход воздуха в нормальных литрах в минуту. Формула для одного двухстороннего цилиндра при цикле «вперёд + назад»: Qn = 2 × π × D² / 4 × S × n × (P_раб + 1,013) / 1,013, где D — диаметр поршня в дм, S — ход в дм, n — циклов в минуту, P_раб — рабочее давление в бар (здесь 6), множитель 2 — ход вперёд и назад; результат в нл/мин (без вычета площади штока, с небольшим запасом). Считаем по каждой позиции отдельно (за основу — все 10 цилиндров работают синхронно 60 циклов в минуту, по факту часть позиций срабатывает реже).

листайте таблицу вбок →

Это средний расход за минуту при работе всех позиций по 60 циклов; реально часть позиций срабатывает реже, и средний расход ниже. Пик — отдельный расчёт по мгновенному расходу при одновременном срабатывании нескольких цилиндров. Если заводская сеть 7 бар может выделить линии 1000-1500 нл/мин, запас по среднему расходу составит примерно 2,3–3,5 раза. Если же на одну сеть включена ещё одна-две линии — нужно проверить, что компрессор справится. Подробно про методику расчёта расхода — в статье расчёт расхода воздуха пневмосистемы.

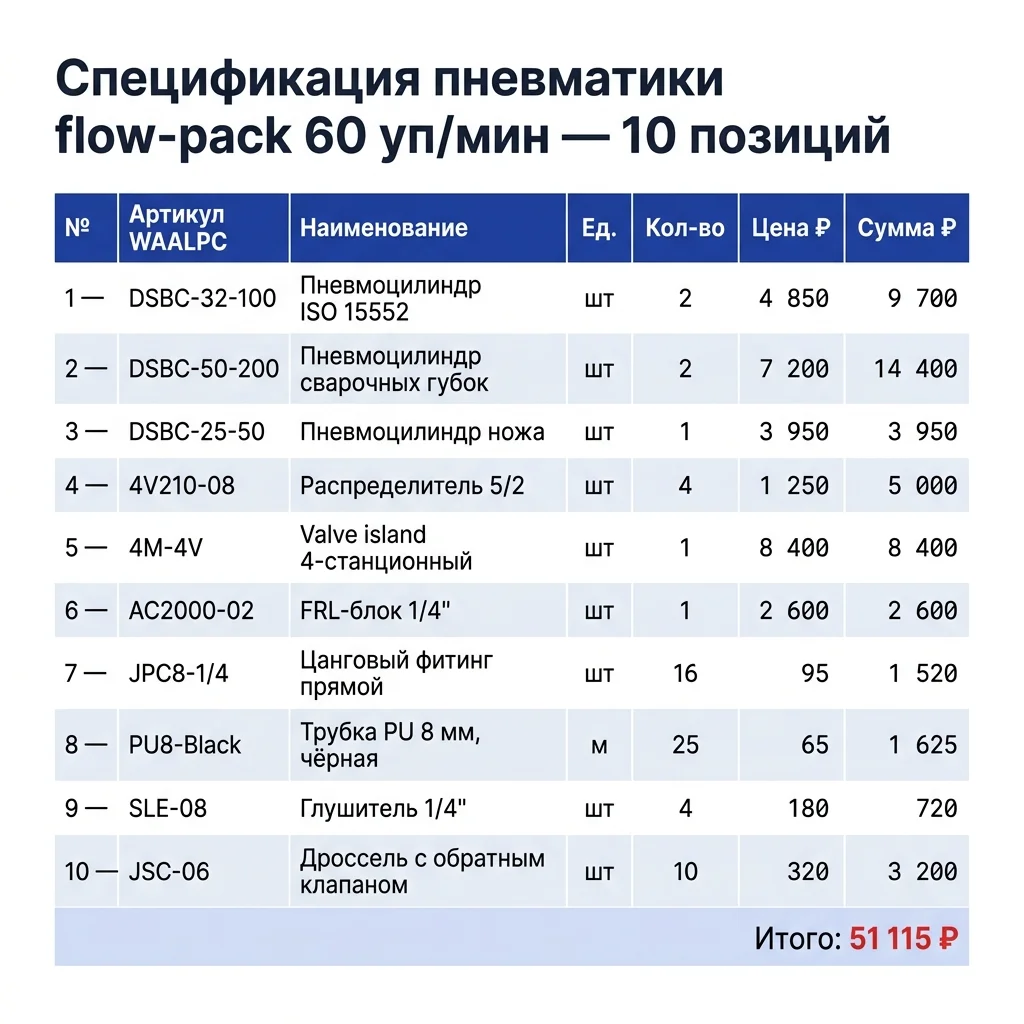

Какой бюджет в тенге нужен?

Цены указаны кодами каталога там, где у позиции есть наш артикул; для остальных позиций цена не приводится. Резьба фитинга — по порту цилиндра: DSBC Ø32, DSNU Ø20 и Ø25, MGPM Ø25 и Ø32 — G1/8 (PC08-01, PL08-01), DSBC Ø50 — G1/4 (PC08-02, PL08-02), DSBC Ø63 — G3/8 (PC08-03, PL08-03). Амортизация в спецификации уже есть: PPV в коде DSBC и DSNU — регулируемое пневматическое демпфирование. Опции сверху: сварочные позиции с увеличенным усилием (Ø80), датчики положения с цифровым выходом IO-Link, пневмоостров с FieldBus (Profinet, EtherCAT), коллектор пневматический предмонтажный. Расскажем подробно про коллектор пневматический в отдельной статье. Также для проектирования полного пресса смотрите пневматический пресс настольный.

Что входит в готовый комплект от corneta.kz?

Если конструктор не хочет тратить 4-6 часов на составление спецификации и поиск артикулов, можно заказать комплект для flow-pack 60 уп/мин по готовому BOM. В комплект входит всё перечисленное выше, упаковано в три коробки (цилиндры, пневмоостров и КИПиА, фитинги и трубка), помечено по позициям с привязкой к P&ID схеме. Срок поставки указан в карточке, доставка по Казахстану транспортными компаниями. Гарантия — 12 месяцев.

Какие типичные ошибки бывают при проектировании?

• Выбрали узкую главную магистраль. Если поставить трубку с внутренним диаметром 6 мм (8×6) вместо 10 мм (14×10) — при расходе около 430 нл/мин потеря давления на 12 м магистрали составит по расчёту около 2,7 бар против 0,2 бар, цилиндры будут получать около 3,3 бар вместо 6, а усилие упадёт примерно на 45 %. Главная магистраль для линии fp45-60 — только 14×10 или больше.
• Сэкономили на ФРЛ и поставили только фильтр. Без регулятора давление на входе пневмоострова будет «гулять» вместе с заводской магистралью (от 5.5 до 7.5 бар), цилиндры будут работать с переменной скоростью, появится визуальный брак на длине сварного шва. ФРЛ с регулятором — обязательно.
• Поставили дроссели на все цилиндры. Дроссели нужны только на сварочных позициях (3, 4, 5), где требуется плавная подача. На остальных позициях дроссели замедляют цикл и снижают производительность линии. На толкателе и ноже скорость должна быть максимальной.
• Не учли температурный режим сварочных позиций. Стандартные цилиндры DSBC с уплотнениями NBR работают до +80 °C, а сварочные колодки в flow-pack нагреваются до +120-140 °C, тепло передаётся на цилиндр через шток. Решение: отделить цилиндр от колодки теплоизоляцией так, чтобы цилиндр оставался в пределах +80 °C, иначе уплотнения быстро теряют свойства.
• Поставили пневмоостров без запасных каналов. При наладке часто возникает потребность добавить функцию (дополнительный прижим, отбраковщик, контрольный датчик). Под 10 цилиндров пневмоостров нужно брать как минимум на 12-14 каналов, с запасом 2-4 свободных позиций.
• Не предусмотрели визуальный контроль давления. Установите манометр на ФРЛ и манометр на входе пневмоострова — наладчик должен видеть, что давление в системе стабильное. Без манометров диагностика проблем превращается в догадки.

Подобрать по теме

Какие материалы пригодятся ещё?

• Автоматизация процессов с помощью пневматики
• Пневматический пресс настольный — проектирование
• Коллектор пневматический — выбор и монтаж
• Расчёт расхода воздуха пневмосистемы
• Как выбрать пневмоцилиндр для задачи
• Калькулятор усилия пневмоцилиндра
• Калькулятор скорости пневмоцилиндра
• Мешкозашивочная машина: пневмоотсечка нити
• Стрейч-упаковщик паллет: пневмопривод прижима и обрезки

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, MGPM-25-50, MGPM-100-200, MGPM-32-50.

Какие вопросы чаще всего задают про flow-pack упаковщик?

Сколько воздуха потребляет линия flow-pack 60 уп/мин?

Средний расход при работе всех позиций по 60 циклов — около 430 нормальных литров в минуту при рабочем давлении 6 бар. Если линия одна на заводе и компрессор 1000+ нл/мин — запас примерно 2,3-кратный. Если на сеть подключены 3-4 таких линии — средний расход достигает 1300–1700 нл/мин: нужна соответствующая производительность компрессорной станции, а ресивер только сглаживает пики и нехватку среднего расхода не восполняет.

Можно ли вместо пневмоострова использовать отдельные распределители 4V210?

Можно технически, но это менее компактно, требует прокладки 20 проводов вместо 1 кабеля Sub-D и даёт больше точек утечки воздуха. Экономия на цене обычно не окупает дополнительное время монтажа и наладки. Пневмоостров рекомендуется для всех линий, где >=6 цилиндров сосредоточены в одном шкафу.

Нужны ли цилиндры с пищевым исполнением?

Стандарт «Food grade» (полностью пищевой контакт) нужен только для позиций, которые касаются продукта напрямую — обычно это толкатель, который подаёт ещё неупакованный продукт, а также формирователь рукава и протяжка плёнки внутри пищевой зоны. Остальные позиции (сварка, нож, маркировка) работают с упакованным или не контактирующим с продуктом материалом, и стандартные DSBC с уплотнениями NBR подходят (на сварке — с теплоизоляцией от колодки). Уточняйте требования вашего отдела технологии и санэпидем по типу продукта.

Какой компрессор нужен для линии fp45-60?

Минимум — винтовой 5.5 кВт с производительностью 750 нл/мин и ресивером 270 л. Оптимально — винтовой 7.5 кВт, 1100 нл/мин с ресивером 500 л. Если на заводе уже есть центральная компрессорная станция 15+ кВт, отдельный компрессор не нужен — линия подключается к общей магистрали через ФРЛ.

Сколько стоит пневматика для одной линии flow-pack?

Базовая комплектация — 10 цилиндров, пневмоостров, ФРЛ, фитинги, трубки, дроссели, глушители и датчики; цены позиций с нашим артикулом — в таблице выше и в карточках. С опциями (IO-Link, FieldBus) комплектация дороже.

Можно ли заказать готовый собранный комплект под линию?

Да. Corneta.tech собирает готовые комплекты под BOM с привязкой к P&ID, упаковывает в три отдельных короба (цилиндры, пневмоостров и КИПиА, трубки и фитинги), помечает по позициям. Срок зависит от наличия позиций и сообщается при подборе. Доставка по Казахстану транспортными компаниями.
