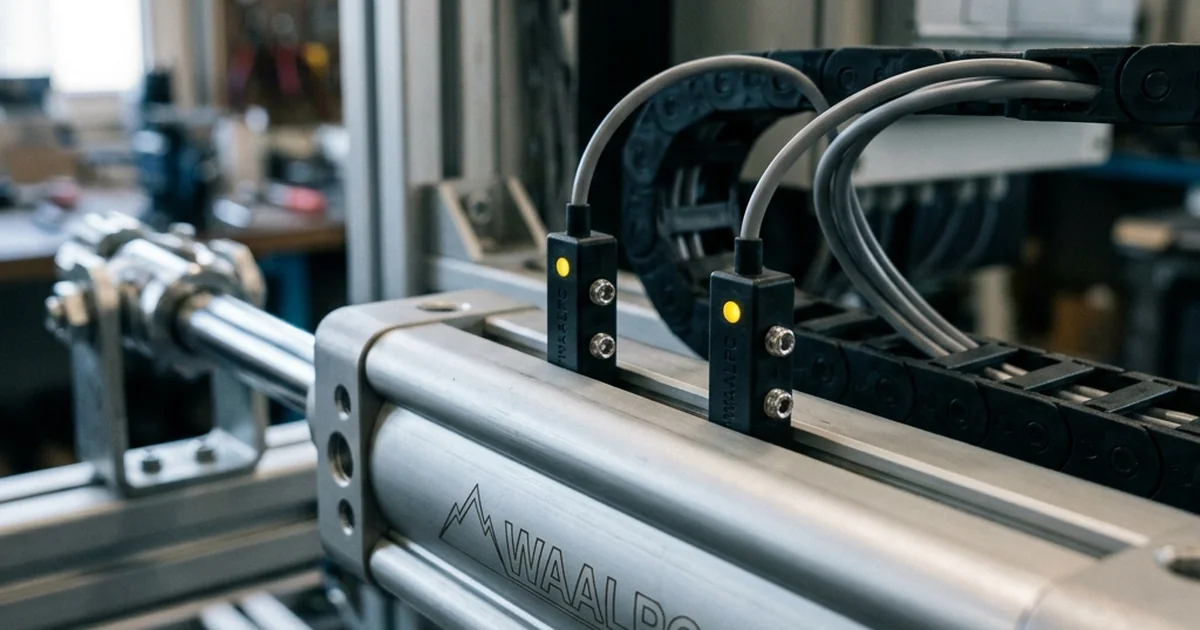

Аналоги магнитных датчиков SMT и SME: WAALPC D-M9 и HX-65R

Магнитный датчик положения передаёт в систему управления сигнал о положении поршня пневмоцилиндра. У SME может отказать геркон; у SME и SMT возможны повреждения кабеля или разъёма. Аналог герконового датчика — совместимый аналог WAALPC HX-65R (в базе подбора для серии Camozzi CSG числится HX-65R-2M, но код CSG неполный, полный код сверяем отдельно; для Festo SME пара не подтверждена).

Вступление полностью

Электронный вариант и второй геркон закрывает линейка WAALPC «Датчик D» (D-A93, D-M9): посадку и тип сигнала сверяют для конкретного исполнения; точную пару с моделью Festo или SMC проверяют отдельно. Для подбора совместимого аналога проверяют размеры посадки, тип сенсора, выход NO/NC, схему подключения, напряжение и допустимую нагрузку, кабель и условия эксплуатации. Разберём, как не ошибиться при подборе.

Содержание статьи (11 разделов)

1. Какую функцию выполняет магнитный датчик в пневмоцилиндре?
2. Геркон или электронный датчик — что стоит в импортной серии и в WAALPC?
3. Чем отличаются параметры SME, SMT и WAALPC HX-65R / «Датчик D»?
4. Совместим ли монтаж в Т-паз профильного цилиндра?
5. Как выполнить электрическое подключение — кабель, схема?
6. Как подобрать аналог SMT/SME по списку артикулов?
7. Какие частые ошибки бывают при подборе аналога магнитного датчика?
8. Какие материалы пригодятся ещё?
9. Какие вопросы чаще всего задают про датчики SMT/SME?
10. Каким правилом руководствоваться при подборе аналога SMT/SME?
11. Как рассчитать предельную скорость поршня для срабатывания датчика?

Какую функцию выполняет магнитный датчик в пневмоцилиндре?

Пневмоцилиндр с магнитным поршнем имеет в поршне магнитное кольцо. Снаружи крепится магнитный датчик — в подходящий паз или через предусмотренное крепление. Когда магнит попадает в зону чувствительности, датчик переключает выход. Сигнал в ПЛК подтверждает нахождение магнита в этой зоне, а не механический упор поршня в крышку. Для контроля конца хода датчик настраивают и проверяют на цилиндре; реакцию на отсутствие сигнала задаёт программа управления.

Для контроля обоих крайних положений обычно ставят два датчика: один на втянутый поршень, второй на выдвинутый. Если так оборудованы 20 цилиндров, получается 40 точек контроля. Число датчиков определяется задачей; периодичность проверки и замены — условиями эксплуатации. SME/SMT — обозначения линеек датчиков Festo. Оба сценария закрывает линейка WAALPC: геркон — HX-65R или «Датчик D» в исполнении D-A93, электронный (твердотельный) — «Датчик D» в исполнении D-M9. Для цилиндров с пазом профиля G в каталоге есть геркон CMSG; посадку на конкретный цилиндр проверяют по размерам, а не по сходству с SME.

Геркон или электронный датчик — что стоит в импортной серии и в WAALPC?

В этой статье рассматриваются герконовые и электронные магнитные датчики. У Festo SME обозначает герконовые модели, SMT — электронные; исполнение WAALPC проверяют по полному артикулу.

SME / HX-65R, D-A93

Геркон

ресурс — по паспорту

Число проводов и полярность — по схеме

Без износа контактов

SMT / D-M9

Электронный (твердотельный)

ресурс — по паспорту

D-M9N/P — 3 провода; D-M9B — 2 провода

Геркон (механический контакт)

Внутри — герметизированная стеклянная колба с двумя ферромагнитными контактами. У нормально разомкнутого исполнения магнитное поле замыкает контакты, при выходе магнита из зоны действия они размыкаются; нормально замкнутое исполнение работает наоборот. Сам геркон — контактный элемент, но датчик с индикацией или защитной цепью нельзя автоматически считать бесполярным сухим контактом. Например, у SMC D-A93 при 24 В DC коричневый провод подключают к плюсу, синий — к минусу; при обратном включении контакт работает, но светодиод не светится. Ресурс зависит от нагрузки и условий коммутации.

• Импортный референс: серия SME (Festo), серия D-A (SMC)
• Аналог WAALPC: HX-65R-2M (в базе есть запись Camozzi CSG, но это неполный код, точная пара не установлена; для Festo SME пара не подтверждена) или «Датчик D» в исполнении D-A93 — посадку и электрические параметры проверяют отдельно; точное соответствие бренду Festo/SMC не подтверждено
• Применение: цилиндры с низкой частотой циклов, простые схемы без скоростной логики
• Цена: ниже, чем у электронного датчика

Электронный датчик (полупроводниковый)

Внутри — полупроводниковая микросхема (магниторезистивная или с эффектом Холла), чувствительная к магнитному полю. Механического износа контактов нет, но это само по себе не определяет время отклика и срок службы датчика. Быстродействие, допустимую частоту и ресурс проверяют по паспорту модели. Требует питания постоянного тока, имеет полярность. В трёхпроводном исполнении выход бывает PNP или NPN; двухпроводный датчик включают по его схеме с нагрузкой. Для цилиндра с пазом профиля E в каталоге есть электронный DMSE; его посадка отличается от Т-паза, поэтому выбирают конкретное исполнение по чертежу.

• Импортный референс: серия SMT (Festo, магниторезистивная), серия D-M9 (SMC, твердотельная)
• Аналог WAALPC: «Датчик D» в исполнении D-M9P (PNP), D-M9N (NPN) и D-M9B (2-проводный, твердотельный) — посадку и электрические параметры проверяют отдельно; точное соответствие бренду Festo/SMC не подтверждено
• Применение: высокоскоростные циклы, обратная связь по точному положению, интеграция с цифровыми входами ПЛК
• Цена: сравнивают для конкретных исполнений; экономический эффект зависит от условий линии

Чем отличаются параметры SME, SMT и WAALPC HX-65R / «Датчик D»?

листайте таблицу вбок →

Данные импортных датчиков приведены в каталоге Festo SMT/SME и инструкции SMC D-M9. Они не подтверждают параметры WAALPC с похожим обозначением.

Совместим ли монтаж в Т-паз профильного цилиндра?

Профильный пневмоцилиндр (например, по ISO 15552) обычно имеет на корпусе один или несколько пазов для крепления датчиков. Стандарт ISO 15552 задаёт присоединительные размеры, а форму и размер паза — нет: их выбирает производитель цилиндра, поэтому паз сверяют по чертежу. В этот паз вставляется датчик с фиксацией винтом сбоку. Поворотом винта датчик прижимается к стенке паза и удерживает позицию.

Посадка определяется полной моделью датчика и цилиндра. HX-65R-2M в нашей карточке указан для Т-паза DSBC/DFM; WAALPC D-A93 и D-M9 нельзя считать подходящими к тому же пазу без чертежа и проверки магнитного срабатывания. Винт, способ установки и допустимую затяжку берут из документации выбранного датчика.

Нестандартные пазы и переходники

У разных цилиндров применяются Т-пазы, С-пазы, собственные профили или наружные крепления. Форма паза не определяется одним диаметром поршня. Для С-паза выбирают датчик соответствующей формы либо предусмотренный изготовителем переходник; для круглой гильзы — подходящий кронштейн или хомут. Для профиля H в каталоге есть геркон CMSH; профиль и крепление сверяют с документацией привода. Связку цилиндра SDA с датчиком DMSG проверяют по монтажным размерам, без предположения о совместимости по названию серии.

Как выполнить электрическое подключение — кабель, схема?

У импортных SMT/SME встречаются кабельные исполнения и исполнения с разъёмом, в том числе M8. Для WAALPC HX-65R-2M и «Датчик D» способ оконцевания кабеля и распиновку подтверждают по полному коду и паспорту. Само наличие артикула в реестре не доказывает тип разъёма.

Длина кабеля

По реестру исполнений: HX-65R-2M — 2 м; D-A93 — 1,8 м или 2 м; D-M9 (B/N/P) — 3 м. Длины 5 м и 10 м в текущем каталоге WAALPC по этим сериям не заведены. При подборе аналога импортного датчика длина кабеля важна: провод должен достигать точки подключения с учётом трассы. Если длины недостаточно, согласуют исполнение с более длинным кабелем или допустимое соединение; более длинный кабель сам по себе не требует клеммной коробки. Сверяйте длину кабеля по списку клиента и уточняйте у инженера, а не берите 5/10 м как готовый вариант.

Материал оболочки кабеля

Оболочку кабеля выбирают по стойкости конкретного изделия к маслу, моющим средствам, температуре и многократному изгибу. Материал PUR сам по себе не гарантирует пригодность для пищевой обмывки или сварки: проверяют также корпус, уплотнения, соединения и устойчивость датчика к сварочному полю. Например, существуют специальные кабели PVC для пищевой обмывки. Для HX-65R-2M и «Датчик D» материал и допустимые условия уточняют по паспорту исполнения.

Светодиод индикации

Светодиод помогает увидеть переключение датчика при подходе магнита. Отсутствие света может быть связано с питанием, полярностью или настройкой, а светящийся индикатор не подтверждает, что сигнал дошёл до входа ПЛК. Проверяют схему, питание и состояние входа контроллера; наличие индикации у выбранного WAALPC подтверждают по исполнению.

Как подобрать аналог SMT/SME по списку артикулов?

Одного названия паза недостаточно: сверяют его размеры, крепление и магнитное срабатывание. Для подключения проверяют тип выхода и NO/NC, напряжение, ток, падение напряжения и ток утечки, схему входа ПЛК, кабель и разъём. Полное соответствие конкретной модели Festo/SMC для WAALPC «Датчик D» требует отдельной проверки.

Типовая ситуация: на линии стоит 40 датчиков SMT с PNP-выходом. Заявка снабжения — «нужны магнитные датчики, 40 штук». В ответ предлагают серию-аналог. После поставки выясняется, что приехали датчики с NPN-выходом. Логика ПЛК завязана на PNP — партия идёт в брак.

Чтобы избежать таких сценариев — при замене 10–100 датчиков присылайте артикулы оригинала с шильдиков или из старых заказных листов. Инженер вернёт таблицу: где совпадение по типу и посадке (совместимый по назначению), где аналог с оговорками, где нужно уточнение. Срок подбора — 1 рабочий день для типового списка. Это и есть инженерный консалтинг по подбору аналога импортной пневматики.

Какие частые ошибки бывают при подборе аналога магнитного датчика?

• Геркон вместо электронного на высокочастотных циклах. Частоту переключений и ресурс проверяют с учётом электрической нагрузки. Электронный датчик не имеет изнашиваемых контактов, но его быстродействие и совместимость с входом ПЛК проверяют по паспорту; универсального выбора для любой циклической линии нет.
• NPN вместо PNP без сверки с ПЛК. PNP и NPN требуют соответствующей схемы входа ПЛК. При несоответствии сигнал может не распознаваться; перестановка проводов может повредить датчик. Это не переключение NO в NC. Решение: сверять схему датчика и входа ПЛК.
• Длина кабеля «на глаз». Если оригинал длиннее, чем то, что заведено в каталоге WAALPC (HX-65R-2M — 2 м, D-A93 — 1,8/2 м, D-M9 — 3 м), согласуют более длинный кабель или допустимое соединение. Решение: сверять длину с трассой до заказа.
• Уверенность в точном бренд-соответствии без проверки. Артикулы WAALPC D-A93 и D-M9 похожи по формату на обозначения SMC, но сходство кода не доказывает совпадения посадки и электрических параметров. Решение: для критичных линий запрашивать у инженера подтверждение конкретной пары перед заказом партии.

Подобрать по теме

Какие материалы пригодятся ещё?

• Датчики положения пневмоцилиндра: геркон, Холл, индуктивный
• Диагностика отказа электромагнитного клапана: 7 типовых причин
• Защита катушки 24 В DC пневмоклапана от ЭДС самоиндукции
• Демпфирование пневмоцилиндров: P, P-A, PPV или PPV-A
• Пневмоцилиндр ISO 15552 (DSBC): посадочные размеры и подбор
• Каталог магнитных датчиков WAALPC — HX-65R и «Датчик D»

Какие вопросы чаще всего задают про датчики SMT/SME?

Как понять — геркон у меня в линии или электронный датчик

По числу проводов принцип работы не определяют: двухпроводными бывают и герконы, и твердотельные датчики, а герконовые SME встречаются и с тремя проводами. Проверяют полный артикул и схему. У SMC D-A93 есть полярность индикации при постоянном токе; D-M9N/P — трёхпроводные NPN/PNP, D-M9B — двухпроводный твердотельный. Напряжение выбирают по паспорту конкретной модели, без общего диапазона для всей группы.

Совместим ли датчик WAALPC D-M9 с Т-пазом импортного цилиндра

По одному названию «Т-паз» совместимость не подтверждается. ISO 15552 не нормирует паз датчика. Для WAALPC D-M9 и конкретного импортного цилиндра сверяют чертежи посадки, крепёж и магнитное срабатывание. HX-65R-2M указан в нашей карточке для Т-паза DSBC/DFM; это не доказательство такой же посадки D-M9.

Что выбрать — кабель PVC или PUR

Материал оболочки выбирают по паспорту кабеля и условиям линии: маслу, моющим средствам, температуре и изгибам. PUR сам по себе не гарантирует пригодность для обмывки или сварки; существуют и специальные PVC для пищевой обмывки. Для WAALPC HX-65R-2M и «Датчик D» условия подтверждают по конкретному исполнению.

Что делать, если артикулы датчиков из списка частично неразборчивы

Это типовая ситуация при подборе аналога 30–100 датчиков. Часть шильдиков выцвели, часть оригинального заказа потерян. Инженерный консалтинг возвращает таблицу с пометкой по каждой позиции: где подтверждены посадка, тип выхода, напряжение, нагрузка и параметры кабеля, где аналог с оговорками, по каким нужно уточнение (например, прислать фото и размеры наружного паза цилиндра вместе с маркировкой). Срок подбора — 1 рабочий день.

Каким правилом руководствоваться при подборе аналога SMT/SME?

Подбор начинают с посадки датчика и цилиндра, затем сверяют тип выхода, NO/NC, напряжение, ток и схему входа ПЛК. Отдельно проверяют кабель, разъём и условия эксплуатации. Для WAALPC HX-65R/D-A93/D-M9 сходство обозначений и формы паза не заменяет проверки чертежа и паспорта; точную пару Festo/SMC подтверждают отдельно.

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: MAL-40-125, MAL-40-75, MAL-16-125, MAL-32-100.

Как рассчитать предельную скорость поршня для срабатывания датчика?

Магнитный датчик надёжно фиксирует положение поршня только если магнит успевает побыть в зоне чувствительности дольше, чем время отклика сенсора. При быстром проходе магнита импульс может оказаться слишком коротким для входа ПЛК. Последствия пропуска сигнала зависят от программы управления. Формула связывает время отклика и геометрию зоны чувствительности с предельной скоростью поршня.

Подобрать совместимый магнитный датчик WAALPC под конкретный список импортных позиций можно в каталоге датчиков CORNETA.KZ. Если у вас на руках список из 10–100 датчиков SMT / SME с прошлых заказов — пришлите его, и в ответ получите таблицу по 3 категориям: совместимый аналог, аналог с оговорками, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики.

Какой датчик WAALPC соответствует SMC D-A93 и Festo SMT-8M

SMC D-A93 — двухпроводный геркон с индикацией; при 24 В DC полярность важна для светодиода. WAALPC D-A93 и HX-65R-2M проверяют отдельно по монтажу и электрическим параметрам. У Festo SMT-8M-A выход определяется полным кодом: есть PNP, NPN и двухпроводные исполнения, а NO/NC также зависит от модели. WAALPC D-M9P(3M) — кандидат по типу PNP, но совместимость с конкретным SMT без проверки посадки, питания, нагрузки и кабеля не подтверждена.

Можно ли заменить датчик на цилиндре, у которого нет Т-паза, а круглый корпус MAL или CJ2

Для круглых цилиндров MAL или CJ2 выбирают датчик и штатное крепление по документации цилиндра. Размер хомута определяют по наружному диаметру гильзы и геометрии посадки, а не только по диаметру поршня. В каталоге есть Hx-21R-STRAP; его посадку на конкретный MAL или CJ2 подтверждают отдельно, универсальной совместимости со всеми круглыми цилиндрами не заявляем.

За какой срок поставка D-A93, D-M9 и HX-65R на партию 50–100 штук

HX-65R-2M (геркон, кабель 2 м), D-A93, D-M9B, D-M9N, D-M9P — срок в карточке. На партию свыше 200 штук и на нестандартную длину кабеля рекомендую заранее согласовать график поставки с инженером, чтобы зарезервировать партию под ваш проект.
