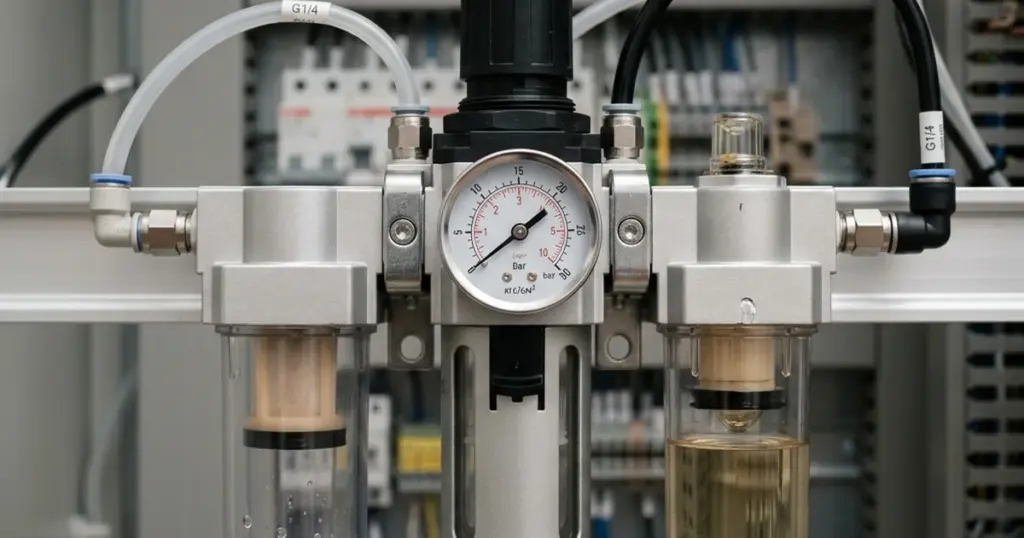

Краткий ответ: AFC2000, BR2000 и AR2000 — это артикулы блоков подготовки воздуха в системе обозначений AirTAC. AFC2000 — полный блок ФРЛ (фильтр + регулятор + лубрикатор в сборе), BR2000 — регулятор давления B-серии, AR2000 — регулятор давления A-серии. Число 2000 у всех троих — это типоразмер с присоединительной резьбой G1/4.
Вступление полностью
Для всех трёх есть совместимый аналог WAALPC того же типоразмера и резьбы (габарит и крепление сверяйте по чертежу): AFC2000 → блок подготовки WAALPC AFC2000 (тот же фильтр + регулятор + лубрикатор, G1/4, 6 000 ₸), AR2000 (G1/4) → регулятор WAALPC AR2000-02 (G1/4); BR2000 (ряд B, G1/4, 1000 л/мин) → WAALPC BR2000-02, полный код сверим по шильдику. Хорошая новость: обозначения WAALPC совпадают с AirTAC — для AFC совместимый аналог — AFC, для AR — AR, для AF — AF, для лубрикатора AL — AL, поэтому по букве не промахнёшься. В каталоге подготовки воздуха CORNETA.KZ — серии AF, AR, ARM, AW, AFR, AFC, AL, AC под все функции блока.
Товары из статьи
Отдельно: AFC2000 часто сравнивают с AFR2000. Разница — один узел: AFC2000 включает фильтр + регулятор + лубрикатор (3 в 1), AFR2000 — только фильтр + регулятор (2 в 1), без маслораспылителя. В каталоге WAALPC этой логике соответствуют AFC (три функции) и AFR (две функции) того же типоразмера G1/4.
Содержание статьи (11 разделов)
- Как расшифровать AFC2000, BR2000 и AR2000?
- Как читается типоразмер 2000, 3000, 4000?
- Какой совместимый аналог у AirTAC AFC2000 — WAALPC AFC2000?
- Как выглядит таблица соответствия AirTAC → WAALPC по функции и резьбе?
- Под какой расход брать типоразмер — расчёт на реальном узле?
- Нужен ли лубрикатор — AFC (полный ФРЛ) или AFR (2-в-1)?
- Какие серии WAALPC есть для подготовки воздуха?
- Как перейти с импорта Festo MS и SMC?
- Как подобрать аналог блока подготовки по шагам?
- Какие вопросы чаще всего задают про AFC2000/BR2000/AR2000?
- Какие материалы пригодятся ещё?
Как расшифровать AFC2000, BR2000 и AR2000?
Артикул блока подготовки воздуха AirTAC читается по двум частям: буквенный префикс — это функция узла (что он делает), а число — типоразмер, задающий присоединительную резьбу и пропускную способность корпуса. Разберём три самых частых запроса по буквам.
Логика буквы прямая: F — фильтр (Filter), R — регулятор (Regulator), L — лубрикатор (Lubricator, маслораспылитель). Из них складываются составные обозначения: AFR — фильтр-регулятор «2-в-1», AFC — вся тройка в одном блоке. Отдельная буква серии впереди (A или B) говорит только о конструктиве корпуса и способе монтажа, а не о функции: BR2000 и AR2000 — оба регуляторы давления на G1/4, различаются корпусом и пропускной способностью: по каталогу WAALPC номинальный расход при 0,7 МПа у AR2000-02 — 550 л/мин, у BR2000 — 1000 л/мин. Для подбора аналога важна именно функция и типоразмер, а не буква серии.
Как читается типоразмер 2000, 3000, 4000?
Число в артикуле AirTAC — это не диаметр и не давление, а типоразмер корпуса, к которому жёстко привязана присоединительная резьба. Запомнив ряд один раз, вы читаете любой артикул подготовки воздуха с ходу.
листайте таблицу вбок →
| Типоразмер | Присоединительная резьба | Ориентир по расходу | Пример артикула |
|---|---|---|---|
| 1500 | G1/8 | ≈650 л/мин (AFR1500, 0,7 МПа), ряд A | AFC1500, AFR1500, AR1500 |
| 2000 | G1/4 | ≈750 л/мин (AFR2000), ≈1000 (BFR2000), типовая станция | AFC2000, BFC2000, BR2000, AR2000 |
| 3000 | G3/8 | ≈1500 л/мин (BFR3000), крупный узел | BFC3000, BR3000, BFR3000 |
| 4000 | G1/2 | ≈3000 л/мин (BFR4000), магистральный ввод участка | BFC4000, BR4000, BFR4000 |
Отсюда сразу понятно, почему «2000» встречается в запросах чаще всего: это самый ходовой типоразмер для типовой станции автоматики с портом G1/4 — под него собирается большинство шкафов и модулей. Резьба у совместимого аналога WAALPC того же типоразмера совпадает: на место блока на G1/4 ставится совместимый аналог на G1/4 без переходников; габарит и крепление сверяют по чертежу.
Какой совместимый аналог у AirTAC AFC2000 — WAALPC AFC2000?
Здесь у AFC2000 всё удобно: номенклатура WAALPC построена по системе размерностей формата SMC, но обозначения функций совпадают с AirTAC. Полный блок подготовки воздуха с фильтром, регулятором и лубрикатором у AirTAC называется AFC — и у WAALPC он тоже AFC:
У AirTAC AFC — комбинация (в листе производителя «F.R.L Combination»): собранная вместе тройка Ф+Р+Л. WAALPC сохраняет эту логику: AFC — тот же блок фильтр + регулятор + лубрикатор, AC — блок в более крупном корпусе, а отдельный лубрикатор вынесен в серию AL. Настоящая осторожность нужна с другими брендами, где буквы «плывут»: у Norgren индекс B64 — это фильтр-регулятор «2-в-1», а вовсе не лубрикатор. Поэтому общее правило одно: подбирать блок подготовки воздуха нужно по функции, а не по одной букве. Ниже — полная таблица соответствия, где функция сведена с обозначениями обоих брендов.
Как выглядит таблица соответствия AirTAC → WAALPC по функции и резьбе?
Здесь собрано всё, что нужно для подбора: слева — что стоит в схеме сейчас (обозначение AirTAC), в центре — какой это узел по функции, справа — совместимый аналог WAALPC. Типоразмер и резьба у аналога сохраняются: для «2000» совместимый аналог — блок WAALPC с портом G1/4.
| AirTAC | Что это по функции | Совместимый аналог WAALPC |
|---|---|---|
| AFC2000 / BC2000 | Блок подготовки ФРЛ (фильтр + регулятор + лубрикатор в сборе) | AFC, AC |
| AFR2000 / BFR2000 | Фильтр-регулятор «2-в-1» | AW, AFR |
| AR2000 / BR2000 | Регулятор давления | AR2000 → AR, ARM; BR2000 → BR |
| AF2000 / BF2000 | Фильтр влагоотделитель | AF |
| AL2000 / BL2000 | Лубрикатор (маслораспылитель) | AL |
Обозначения читаются напрямую: AirTAC AFC (блок ФРЛ) → совместимый аналог WAALPC AFC, AirTAC AL (лубрикатор) — WAALPC AL, регулятор в регулятор, фильтр в фильтр. Буквы совпадают, поэтому по функции не ошибёшься. Проверить конкретный артикул оригинала и получить совместимый узел с ценой удобно через поиск аналога по артикулу — он подбирает WAALPC по типоразмеру и резьбе.
Под какой расход брать типоразмер — расчёт на реальном узле?
Второй по частоте вопрос после расшифровки — какой типоразмер брать: 2000, 3000 или 4000. Типичная ошибка — ставить корпус «с запасом побольше», переплачивая и теряя место в шкафу. Правильный путь — посчитать пиковый расход воздуха потребителей и выбрать резьбу под него. Расход цилиндра за цикл считают через вытесняемый объём, приведённый к нормальным условиям:
- Q
- требуемый расход через блок подготовки, нл/мин
- Vцил
- расход цилиндра за полный цикл (туда-обратно), нл
- D
- диаметр поршня, мм
- S
- ход, мм
- n
- число циклов в минуту, суммарно по всем потребителям
- p
- избыточное рабочее давление, бар
Множитель 2 учитывает оба хода — прямой и обратный. Коэффициент (p+1,013)/1,013 приводит сжатый воздух к нормальному давлению — считаем в нормальных литрах, как принято для пропускной способности пневмоаппаратуры. Множитель 10⁻⁶ переводит кубические миллиметры в литры.
Расчёт на реальной станции. Возьмём узел из четырёх профильных цилиндров WAALPC DSBC-32-25-P (Ø32, ход 25 мм) при рабочем давлении 6 бар (0,6 МПа), каждый делает 30 циклов в минуту:
- Площадь поршня: π·32²/4 ≈ 804 мм².
- Расход одного цилиндра за цикл: Vцил = 804 · 25 · 2 · (6+1,013)/1,013 · 10⁻⁶ = 804 · 25 · 2 · 6,923 · 10⁻⁶ ≈ 0,278 нл/цикл.
- Расход одного цилиндра в минуту: 0,278 · 30 ≈ 8,4 нл/мин.
- Суммарно по четырём цилиндрам: Q = 8,4 · 4 ≈ 33 нл/мин.
Вывод по числу: узлу нужно около 33 нл/мин. Младший ходовой типоразмер 2000 с резьбой G1/4 пропускает кратно больше — запас огромный, узкое место точно не в подготовке воздуха. Брать 3000 (G3/8) здесь незачем: он оправдан, когда суммарный расход подходит к сотням нл/мин. То есть под запрос «AFC2000» типоразмер выбран верно — под типовую станцию с портом G1/4. Проверить расход всей магистрали удобно в калькуляторе расхода воздуха, а готовые серии представлены в каталоге комбинаций блоков подготовки воздуха.
Нужен ли лубрикатор — AFC (полный ФРЛ) или AFR (2-в-1)?
Раз AirTAC AFC2000 — это полный блок с лубрикатором, стоит проверить: а нужна ли линейная смазка в вашей схеме вообще. Тридцать лет назад она была обязательной, но сегодня подавляющее большинство пневмокомпонентов — включая большинство серий WAALPC (уточняйте по паспорту серии) — выпускается с заводской смазкой «на весь срок службы»: уплотнения набиты долговечной консистентной смазкой и в линейном масле не нуждаются.
Лубрикатор можно не ставить, если
-
✓
Цилиндры и распределители со смазкой «на весь срок службы»
Современные серии (профильные, компактные, мини, распределители 4V) поставляются набитыми смазкой и в линейном масле не нуждаются. Это стандарт для нового оборудования.
-
✓
Пищевое, фармацевтическое, электронное производство
Масляный туман в воздухе — прямое загрязнение продукта. Лубрикатор противопоказан, воздух наоборот доочищают до высоких классов по ISO 8573.
-
!
Лубрикатор нужен только под инструмент и пневмомоторы
Гайковёрты, шлифмашины, ротационные пневмодвигатели, тяжёлые ударные приводы и старое оборудование «под масло» — вот где смазка оправдана. Для них и берут полный блок с лубрикатором.
Практический вывод для подбора аналога: если AirTAC AFC2000 стоял «по привычке», а оборудование давно работает без смазки, полный блок можно заменить не на полный блок, а на фильтр-регулятор WAALPC (AFR или AW) — и получить более короткую, дешёвую и чистую сборку. Подробный разбор — в статье «Фильтр-регулятор: когда 2-в-1 вместо полного ФРЛ». Важная оговорка: смазку нельзя «попробовать и отменить» — как только через оборудование пошёл масляный аэрозоль, он вымывает заводскую смазку из уплотнений, и снять лубрикатор с уже работавшей на масле линии без риска износа не получится.
Какие серии WAALPC есть для подготовки воздуха?
В каталоге CORNETA.KZ группа подготовки воздуха собрана из нескольких базовых серий формата SMC (плюс прецизионные, многоступенчатые и нержавеющие исполнения). Каждая функция блока AirTAC закрыта своей серией WAALPC — этого хватает, чтобы собрать типовой список аналогов на 30–100 позиций.
листайте таблицу вбок →
| Серия | Тип | Аналог AirTAC | SKU |
|---|---|---|---|
| AFC | Блок подготовки ФРЛ (Ф+Р+Л), компактный корпус | AFC | 2 |
| AC | Блок подготовки ФРЛ (Ф+Р+Л) | AC / BC | 82 |
| AF | Фильтр влагоотделитель (вкл. магистральные) | AF / BF | 88 |
| AR | Регулятор давления | AR / BR | 60 |
| ARM | Регулятор давления, компактное исполнение | — | 129 |
| AW | Фильтр-регулятор «2-в-1» | AFR | 24 |
| AL | Лубрикатор (маслораспылитель) | AL / BL | 6 |
Ценовой ориентир: компактный блок подготовки WAALPC AFC2000 на G1/4 (полный состав фильтр + регулятор + лубрикатор) — 6 000 ₸, блок серии AC в более крупном корпусе — цена в карточке. Все серии выполнены в единой системе размерностей формата SMC, поэтому для блока AirTAC того же типоразмера совместимый аналог WAALPC подбирают по присоединительной резьбе, а габарит и крепление сверяют по чертежу. Актуальную цену по конкретному артикулу и полный ассортимент смотрите в каталоге блоков подготовки воздуха ФРЛ.
Как перейти с импорта Festo MS и SMC?
Если рядом с AirTAC в схеме стоят блоки других брендов, подбор идёт по той же логике — по функции, а не по букве. Импортные линейки построены так же модульно, и таблица соответствия расширяется:
листайте таблицу вбок →
| Что подбираем | AirTAC | Festo / SMC | Аналог WAALPC |
|---|---|---|---|
| Полный блок ФРЛ | AFC2000, BC2000 | Festo MS-набор (по расходу и полному коду), SMC AC | AFC; AC — для SMC AC |
| Фильтр-регулятор 2-в-1 | AFR2000, BFR2000 | Festo MS-LFR, SMC AW | AW, AFR |
| Только регулятор | AR2000, BR2000 | Festo MS-LR, SMC AR | AR, ARM; для BR2000 — BR |
| Только фильтр | AF2000, BF2000 | Festo MS-LF, SMC AF | AF |
| Лубрикатор | AL2000, BL2000 | Festo MS-LOE, SMC AL | AL |
Ключевой узел моста — фильтр-регулятор: у Festo это серия MS с индексом LFR, у SMC — серия AW, у AirTAC — AFR/BFR, у WAALPC — AW или AFR. Резьбы у них сопоставимы, но расход и габарит у разных рядов разные, поэтому Festo и SMC подбирают по расходу и полному коду, а не по одной букве. Часто в импортной схеме стоял полный блок «по привычке», хотя смазка не нужна, — тогда полный ФРЛ меняют на фильтр-регулятор и получают более короткую сборку.
Как подобрать аналог блока подготовки по шагам?
Порядок, который экономит время и не даёт купить не тот узел:
Пять шагов подбора
-
1
Определить функцию по букве
Прочитать префикс: F — фильтр, R — регулятор, L — лубрикатор, FR — фильтр-регулятор, FC/C — полный ФРЛ. Не ориентироваться на совпадение букв между брендами.
-
2
Считать типоразмер и резьбу
Число (1500–4000) задаёт резьбу (G1/8–G1/2). Аналог берут того же типоразмера — для «2000» на G1/4 совместимый аналог — блок WAALPC с портом G1/4.
-
3
Проверить расход
Сложить расход всех потребителей по формуле выше. Если он далёк от предела типоразмера — корпус выбран верно, увеличивать незачем.
-
4
Решить вопрос лубрикатора
Оборудование со смазкой «на весь срок службы» — вместо блока с лубрикатором (AFC/AC) берут фильтр-регулятор (AW/AFR). Инструмент и пневмомоторы — оставляют блок с лубрикатором.
-
5
Сверить по таблице соответствия
Свести обозначение оригинала с функцией и выбрать серию WAALPC. Буквы совпадают: AirTAC AFC → WAALPC AFC, AirTAC AL → WAALPC AL.
Если после расчёта расход подходит к пределу выбранного типоразмера, а укоротить магистраль нельзя — переходят на следующий корпус (2000 → 3000 → 4000). Клапан плавного пуска, если он нужен, ставят после блока подготовки, а не до него; отсечной кран — наоборот, до блока.
Какие вопросы чаще всего задают про AFC2000/BR2000/AR2000?
Что такое AFC2000
AFC2000 — это блок подготовки воздуха ФРЛ в системе обозначений AirTAC: фильтр, регулятор давления и лубрикатор, собранные вместе на общей монтажной планке. AFC — комбинация Ф+Р+Л (в листе «F.R.L Combination»), число 2000 — типоразмер с присоединительной резьбой G1/4. Совместимый аналог WAALPC — блок той же серии AFC2000 (тот же состав Ф+Р+Л, G1/4, 6 000 ₸): обозначения WAALPC зеркалят AirTAC, поэтому для AFC совместимый аналог — AFC. Отдельный лубрикатор в WAALPC — это серия AL (аналог AirTAC AL).
Чем отличается BR2000 от AR2000
Оба артикула — это регуляторы давления на присоединительную резьбу G1/4 (типоразмер 2000). Функция и присоединение у них одинаковые, но ряды разные: AR2000 — базовая A-серия (по каталогу WAALPC 550 л/мин при 0,7 МПа), BR2000 — B-серия с более крупным корпусом (1000 л/мин). Поэтому AR2000 подбирают на AR2000-02, а BR2000 — на BR2000-02 из ряда B; менять один на другой без проверки расхода и габарита нельзя. Полный код с шильдика сверим.
Какой аналог AFC2000 в WAALPC
Совместимый аналог AirTAC AFC2000 — это блок подготовки воздуха WAALPC AFC2000 того же типоразмера (фильтр + регулятор + лубрикатор, G1/4, 6 000 ₸). Обозначения совпадают: AirTAC AFC2000 → WAALPC AFC2000; отдельный лубрикатор AirTAC серии AL2000 подбирают по полному коду с портом. Для более крупного корпуса берут серию AC. Если линейная смазка не нужна, блок можно заменить на фильтр-регулятор AW или AFR — короче и дешевле.
Что означает число 2000 в артикуле блока подготовки воздуха
Число — это типоразмер корпуса, к которому привязана присоединительная резьба и пропускная способность. Ряд AirTAC: A-серия — 1500 (G1/8) и 2000 (G1/4); B-серия — 2000 (G1/4), 3000 (G3/8), 4000 (G1/2). Типоразмер 2000 (G1/4) самый ходовой — под типовую станцию автоматики. У совместимого аналога WAALPC того же типоразмера резьба совпадает, поэтому блок меняется без переходников.
Как выбрать типоразмер 2000, 3000 или 4000
По требуемому расходу воздуха. Сложите расход всех потребителей: для каждого цилиндра V = (π·D²/4)·S·2·(p+1,013)/1,013·10⁻⁶ нормальных литров за цикл, умножьте на число циклов в минуту. Типовой станции из нескольких цилиндров хватает типоразмера 2000 (G1/4) — это 750–1000 л/мин. Типоразмер 3000 (G3/8) берут под ≈1500 л/мин, 4000 (G1/2) — под магистральный ввод участка. Ставить корпус «с запасом» не нужно: это переплата и лишний габарит.
Совместим ли блок AirTAC с блоком WAALPC по монтажу
Да, если совпадает типоразмер и резьба. Серии подготовки воздуха WAALPC выполнены в единой системе размерностей формата SMC, а типоразмеры AirTAC (1500–4000) привязаны к резьбам G1/8–G1/2. Вместо блока на G1/4 ставится совместимый аналог WAALPC на G1/4 без переходников; габарит и монтажную планку сверяют по чертежу. Различие может быть в конструктиве кронштейнов и форме чаши, поэтому при замене сверяют присоединение, тонкость фильтрации и тип слива конденсата по артикулу.
