Кратко: магистраль под несколько цилиндров выбирают по пиковому расходу Qn_пик = Q_пик_цил × N × k_одн, где k_одн — коэффициент одновременности по циклограмме; средний расход для проверки компрессора и ресивера — Qn_ср = Σ(V_цил × n_цикл) × k_зап, где k_зап = 1,3–1,5. Пример: пять цилиндров DSBC-40-150 с циклом 30 в минуту дают средний расход группы около 590 нл/мин. Для группы цилиндров рассматривают коллекторную разводку и проверяют потери каждой ветви.
Подобрать и купить пневмоцилиндры в каталоге →
Товары из статьи
Мақаладағы тауарлар
Учебный пример: два цилиндра DSBC-40-150 при 6 бар заменили группой из пяти. Если средний расход одного цилиндра за отдельный ход около 195 нл/мин, сумма таких средних для двух и пяти одновременных ходов составляет 390 и 975 нл/мин. Эти числа не определяют мгновенный пик: для него нужен профиль расхода во времени. Достаточность DN15 проверяют по длине трубопровода, сопротивлению арматуры и допустимой потере давления; конкретную просадку без этих данных назвать нельзя. Ниже отдельно рассчитаны средний расход и пиковый расход и рассмотрены способы задания последовательности.
Содержание статьи (10 разделов)
- Как считать магистраль под несколько цилиндров?
- Как выглядит формула суммарного расхода и какие нужны коэффициенты?
- Как диаметр магистрали соотносится с суммарным расходом?
- Какими тремя способами задать порядок срабатывания?
- Как выглядит пример расчёта для упаковочной линии из 5 цилиндров?
- Как выполнить монтаж разводки — тройник, коллектор, гребёнка?
- Какие типичные ошибки бывают при проектировании?
- Какие материалы пригодятся ещё?
- Как подобрать товар в каталоге?
- Какие вопросы чаще всего задают про параллельную работу цилиндров?
Как считать магистраль под несколько цилиндров?
Бірнеше цилиндрге арналған магистральді қалай есептеуге болады?
Диаметр магистрали под параллельную работу нескольких пневмоцилиндров считают по двум величинам: среднему расходу группы (для проверки компрессора и ресивера) и пиковому расходу (для подбора DN). Средний расход группы: Qn_ср = Σ(V_цил × n_цикл) × k_зап, где V_цил — объём цилиндра за один цикл в нормальных литрах, n_цикл — циклов в минуту, k_зап — коэффициент запаса 1,3-1,5. Пиковый расход, под который и выбирают магистраль: Qn_пик = Q_пик_цил × N × k_одн, где Q_пик_цил — мгновенный пиковый расход одного цилиндра, определённый по профилю расхода на ходе, N — число цилиндров, k_одн — коэффициент одновременности по циклограмме. Ключевой момент: k_одн описывает перекрытие ходов по циклограмме, а k_зап — независимый запас. Средний расход считают по числу фактически выполненных циклов; к расчётному пику при необходимости отдельно добавляют запас. Для линии из 5 цилиндров DSBC-40-150 с циклом 30 в минуту средний расход группы ≈590 нл/мин, а значение 780 нл/мин, полученное из среднего за ход 195 нл/мин и k_одн=0,8, само по себе не подтверждает пик и достаточность DN15 или DN20. Для выбора трубы нужны профиль суммарного расхода и потери.
Параллельная работа отличается от последовательной тремя моментами: (1) пиковый расход в момент одновременного выпуска штоков растёт линейно с числом цилиндров, (2) каждое срабатывание создаёт ударную волну давления, которая суммируется на узких участках, (3) задержки между срабатываниями зависят от длины ветки коллектора. Если магистраль рассчитана впритык, добавление цилиндра может увеличить потери давления; величина зависит от расхода и сопротивлений. Поэтому правильный порядок: сначала считаете пиковый расход Qn_пик с k_одн по циклограмме, потом выбираете DN по таблице ниже, потом проектируете коллектор (звезда или гребёнка), и только потом задаёте порядок срабатывания через отдельный распределитель каждого цилиндра или пневмоостров с подходящим интерфейсом или пневматический sequence valve (клапан последовательности).
Как выглядит формула суммарного расхода и какие нужны коэффициенты?
Жиынтық шығын формуласы қандай және қандай коэффициенттер қажет?
Расход группы цилиндров: средний и пиковый
Цилиндрлер тобының шығыны: орташа және ең жоғары
Qₙ_пик = Qпик.цил × N × kодн
- Qₙ_ср
- средний расход группы, нл/мин (для компрессора и ресивера)
- Qₙ_пик
- пиковый расход, нл/мин (для подбора DN)
- Vцил
- объём цилиндра за полный цикл, нл
- Qпик.цил
- мгновенный расход штока на ходе, нл/мин
- kодн
- коэффициент одновременности по циклограмме
- kзап
- коэффициент запаса 1,3-1,5
Пример: 5×DSBC-40-150, 30 цикл/мин → средний расход группы с принятым запасом 1,5: 78×5×1,5 = 585 нл/мин. Расчёт 1,3 нл / 0,4 с × 60 = 195 нл/мин даёт среднее за отдельный ход. Умножение этого среднего на 5×0,8 не превращает 780 нл/мин в подтверждённый пик. DN выбирают после оценки профиля суммарного расхода и потерь.
Мысалы: 5×DSBC-40-150, 30 цикл/мин → қабылданған 1,5 қорымен топтың орташа шығыны: 78×5×1,5 = 585 нл/мин. 1,3 нл / 0,4 с × 60 = 195 нл/мин есебі жеке жүріс кезіндегі орташа мәнді береді. Бұл орташа мәнді 5×0,8-ге көбейту 780 нл/мин-ді расталған шыңға айналдырмайды. DN жиынтық ауа шығыны мен шығындар профилін бағалағаннан кейін таңдалады.
Верхнюю оценку расхода одного цилиндра за полный цикл (без вычета объёма штока) в нормальных литрах считают по формуле V_цил = (π × D² / 4) × S × 2 × (P_раб + 1,013) / 1,013 × 10⁻⁶, где D — диаметр поршня в мм, S — ход в мм, P_раб — избыточное давление в бар; температурная поправка здесь не включена. Для DSBC-40-150 при 6 бар получается V_цил ≈ 1256,6 × 150 × 2 × 7,013 / 1,013 × 10⁻⁶ ≈ 2,6 нл за цикл (верхняя оценка без вычета объёма штока). При 30 циклов/мин один такой цилиндр потребляет 78 нл/мин в среднем. Но воздух забирается не равномерно: на наполнение поршневой полости за один ход уходит ≈1,3 нл, и если ход выполняется за 0,3–0,5 с, среднее за этот ход составляет около 160–260 нл/мин. Мгновенный максимум по объёму и времени не определяют: для него нужен профиль расхода, который затем суммируют по циклограмме для расчёта магистрали.
Коэффициент одновременности k_одн определяют по перекрытию расходов на циклограмме. Для одинаковых цилиндров при одновременной работе всех k_одн = 1; при строгой последовательности без перекрытия ходов k_одн = 1/N, например 0,2 для пяти цилиндров. Один интервал команд без времени ходов коэффициент не определяет. Если циклограмма неизвестна, можно предварительно принять одновременный старт всех цилиндров и затем проверить потери. Запас задают отдельно. Оценка скорости одного цилиндра по заданному рабочему расходу — в калькуляторе скорости, проверка усилия — в калькуляторе усилия пневмоцилиндра.
| Параметр | Значение | Когда применять |
|---|---|---|
| k_одн = 0,6-0,7 | Пример частичного перекрытия ходов | Конвейер, сортировка, штамповка по очереди |
| k_одн = 0,75-0,85 | Смешанный цикл | Упаковочные машины, сборочные ячейки |
| k_одн = 1,0 | Синхронное срабатывание | Пресс, центровщик, групповой прижим |
| k_зап = 1,3 | Минимальный запас | Известная циклограмма, без планов расширения |
| k_зап = 1,5 | Пример проектного запаса | Проверить по ожидаемому будущему расходу |
Как диаметр магистрали соотносится с суммарным расходом?
Магистраль диаметрі жиынтық шығынға қалай байланысты?
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| DN | Внутр. Ø, мм | Расход при 6 бар (≈10-12 м/с), нл/мин | Типовое применение |
|---|---|---|---|
| DN10 | 10 | до 400 | По расчётному пику до 400 нл/мин |
| DN15 | 15 | до 900 | По расчётному пику до 900 нл/мин |
| DN20 | 20 | до 1 600 | По расчётному пику до 1 600 нл/мин |
| DN25 | 25 | до 2 500 | По расчётному пику до 2 500 нл/мин |
| DN32 | 32 | до 4 000 | По расчётному пику до 4 000 нл/мин |
| DN40 | 40 | до 6 500 | По расчётному пику до 6 500 нл/мин |
Таблица даёт предварительный расход по условному внутреннему диаметру при 6 бар и скорости около 10–12 м/с. DN не всегда равен фактическому внутреннему диаметру трубы. Допустимую потерю давления задают по потребителю; окончательный диаметр проверяют с учётом длины, шероховатости, фитингов и арматуры. Для длинной сети можно рассмотреть меньшую скорость, но автоматического правила «свыше 20 м — на ступень больше» нет.
Кесте 6 бар кезінде және шамамен 10–12 м/с жылдамдықта шартты ішкі диаметр бойынша алдын ала шығынды береді. DN әрқашан құбырдың нақты ішкі диаметріне тең бола бермейді. Рұқсат етілетін қысым шығынын тұтынушы бойынша белгілейді; соңғы диаметрді ұзындықты, кедір-бұдырлықты, фитингтер мен арматураны ескере отырып тексереді. Ұзын желі үшін жылдамдықты азырақ етіп қарастыруға болады, бірақ «20 м-ден асса — бір сатыға үлкен» деген автоматты ереже жоқ.
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| DN магистрали | Внутр. Ø, мм | Расход при 6 бар (≈10-12 м/с), нл/мин | Применение |
|---|---|---|---|
| DN10 | 10 | до 400 | По расчётному пику до 400 нл/мин |
| DN15 | 15 | до 900 | По расчётному пику до 900 нл/мин |
| DN20 | 20 | до 1 600 | По расчётному пику до 1 600 нл/мин |
| DN25 | 25 | до 2 500 | По расчётному пику до 2 500 нл/мин |
| DN32 | 32 | до 4 000 | По расчётному пику до 4 000 нл/мин |
| DN40 | 40 | до 6 500 | По расчётному пику до 6 500 нл/мин |
Отводы подбирают отдельно по расходу каждого цилиндра и потерям давления; трубку 12×8 при коллекторе DN20 можно рассматривать только после этой проверки. Точная проверка потерь по длине делается через калькулятор потери давления. Если результат превышает 0,3-0,5 бар на длине разводки — увеличивайте диаметр отвода или короче трассу.
Считаем расход для вашей группы цилиндров
Цилиндрлер тобыңыз үшін ауа шығынын есептейміз
Введите диаметр поршня, ход, давление, заданный рабочий расход и нагрузку — калькулятор оценит скорость и время хода одного цилиндра. Частоту цикла и число цилиндров эта форма не принимает, суммарный расход группы не рассчитывает. Для выбора магистрали отдельно оценивают суммарный профиль расхода и потери.
Поршень диаметрін, жүрісті, қысымды, берілген жұмыс ауа шығынын және жүктемені енгізіңіз — калькулятор бір цилиндрдің жылдамдығы мен жүріс уақытын бағалайды. Бұл форма цикл жиілігі мен цилиндр санын қабылдамайды, топтың жиынтық шығынын есептемейді. Магистральді таңдау үшін ауа шығынының жиынтық профилі мен шығындар бөлек бағаланады.
Какими тремя способами задать порядок срабатывания?
Іске қосылу реттілігін қандай үш тәсілмен беруге болады?
Три способа sequence-логики для группы цилиндров
Цилиндрлер тобына арналған sequence-логиканың үш тәсілі
ПЛК + остров клапанов
ПЛК + клапан аралы
Интерфейс и число выходов — по ПЛК и пневмоострову; фактическое время движения проверяют по оборудованию и циклограмме.
Интерфейс пен шығыстар саны — ПЛК мен пневмоаралға сәйкес; қозғалыстың нақты уақытын жабдық пен циклограмма бойынша тексереді.
Клапан последовательности
Бірізділік клапаны
Клапан реагирует на заданный порог давления. Число ступеней и исполнение для Ex-зоны определяются проектом и паспортами.
Клапан қысымның берілген шегіне жауап береді. Ex-аймағына арналған сатылар саны мен орындау жобамен және паспорттармен анықталады.
Механический упор
Механикалық тірек
Концевой пневмоклапан формирует сигнал положения. Количество ступеней зависит от выбранной логики.
Шеткі пневмоклапан орын сигналын қалыптастырады. Сатылар саны таңдалған логикаға байланысты.
Параллельно подключённые цилиндры физически могут срабатывать как одновременно, так и по программе. Выбор способа sequence-логики определяется требованиями к точности интервала, числом ступеней и бюджетом проекта. На практике используются три подхода — каждый имеет свою область применения и ограничения.
Параллель қосылған цилиндрлер физикалық тұрғыдан бір мезгілде де, бағдарлама бойынша да іске қосыла алады. sequence-логика тәсілін таңдау интервал дәлдігіне қойылатын талаптармен, сатылар санымен және жоба бюджетімен анықталады. Іс жүзінде үш тәсіл қолданылады — әрқайсысының өз қолдану аймағы мен шектеулері бар.
Способ 1. Электрическая логика (ПЛК + пневмоостров). Все цилиндры подключены к островному распределителю — пневмоострову на 8-32 канала с шинной связью MODBUS RTU или PROFINET. ПЛК задаёт программную циклограмму. Допустимые интервалы и время перенастройки зависят от контроллера, связи, распределителей, датчиков и механики. Применяется на упаковочных линиях, сборочных роботах, фасовщиках. Окупается на скорости перенастройки. Конструкция и схемы — в материале о подключении 5/2 пневмораспределителя. Каждый цилиндр управляется своим распределителем 5/2 — например, серии 4V.
1-тәсіл. Электрлік логика (ПЛК + пневмоарал). Барлық цилиндрлер аралдық таратқышқа — 8-32 арналы, MODBUS RTU немесе PROFINET шиналық байланысы бар пневмоаралға қосылған. ПЛК бағдарламалық циклограмманы белгілейді. Рұқсат етілген аралықтар мен қайта баптау уақыты контроллерге, байланысқа, таратқыштарға, датчиктерге және механикаға байланысты. Қаптау желілерінде, құрастыру роботтарында, өлшеп-салғыштарда қолданылады. Қайта бапталу жылдамдығымен өтеледі. Құрылымы мен сызбалары — 5/2 пневмотаратқышын қосу туралы материалда. Әр цилиндрді өз таратқышы 5/2 басқарады — мысалы, 4V сериясы.
Способ 2. Пневматическая логика (sequence valve). Sequence valve — это клапан последовательности: нормально-закрытый клапан, который держит выход перекрытым и открывает поток на следующий контур только после того, как давление в предыдущем контуре поднимется до заданного порога (обычно 4-5 бар), настраиваемого винтом. Это не редукционный клапан — он не понижает давление, а перенаправляет поток по достижении уставки. Цилиндр №2 получает команду при достижении порога давления в контролируемой линии. Это не подтверждает конец хода №1: нагрузка или заклинивание могут поднять давление раньше. Если нужно подтверждение завершённого хода, используйте датчик положения или концевой клапан. Полностью пневматическая схема без электроники — применяется на простых машинах с 2-3 ступенями и во взрывоопасных зонах (там — только изделия с сертификатом ТР ТС 012/2011). Минусы: точность интервала зависит от нагрузки, перенастройка через регулировку порога винтом, число ступеней определяется конкретной схемой.
Способ 3. Механический упор с пилотным клапаном. Самый простой и надёжный для жёстко заданной последовательности. Цилиндр №1 в конце хода нажимает на кнопочный механический пневмоклапан, который подаёт пилотный сигнал на распределитель цилиндра №2. Применяется на штамповочных автоматах, гидравлико-пневматических зажимах. Минусы: невозможно изменить последовательность без переноса клапана, требуется механическая регулировка хода. Зато не нужны электричество, программирование и валидация ПО — критично для машин в категории Ex.
3-тәсіл. Пилоттық клапаны бар механикалық тіреу. Қатаң берілген реттілік үшін ең қарапайым әрі сенімді. №1 цилиндр жүрістің соңында №2 цилиндрдің таратқышына пилоттық сигнал беретін түймелі механикалық пневмоклапанды басады. Штамптау автоматтарында, гидравликалық-пневматикалық қысқыштарда қолданылады. Кемшіліктері: клапанды ауыстырмай реттілікті өзгерту мүмкін емес, жүрісті механикалық реттеу қажет. Оның есесіне электр, бағдарламалау және бағдарламалық қамтаманы валидациялау қажет емес — Ex санатындағы машиналар үшін маңызды.
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Способ | Точность интервала | Макс. ступеней | Где применять |
|---|---|---|---|
| ПЛК + пневмоостров | По циклу управления и динамике привода | По числу выходов | Линии с частой перенастройкой |
| Sequence valve | Порог давления; интервал не гарантирован | По схеме | Простые автоматы; Ex только с подходящим исполнением |
| Механический упор | Сигнал положения | По схеме | Фиксированный цикл |
Как выглядит пример расчёта для упаковочной линии из 5 цилиндров?
5 цилиндрден тұратын қаптау желісіне есептеу мысалы қандай болады?

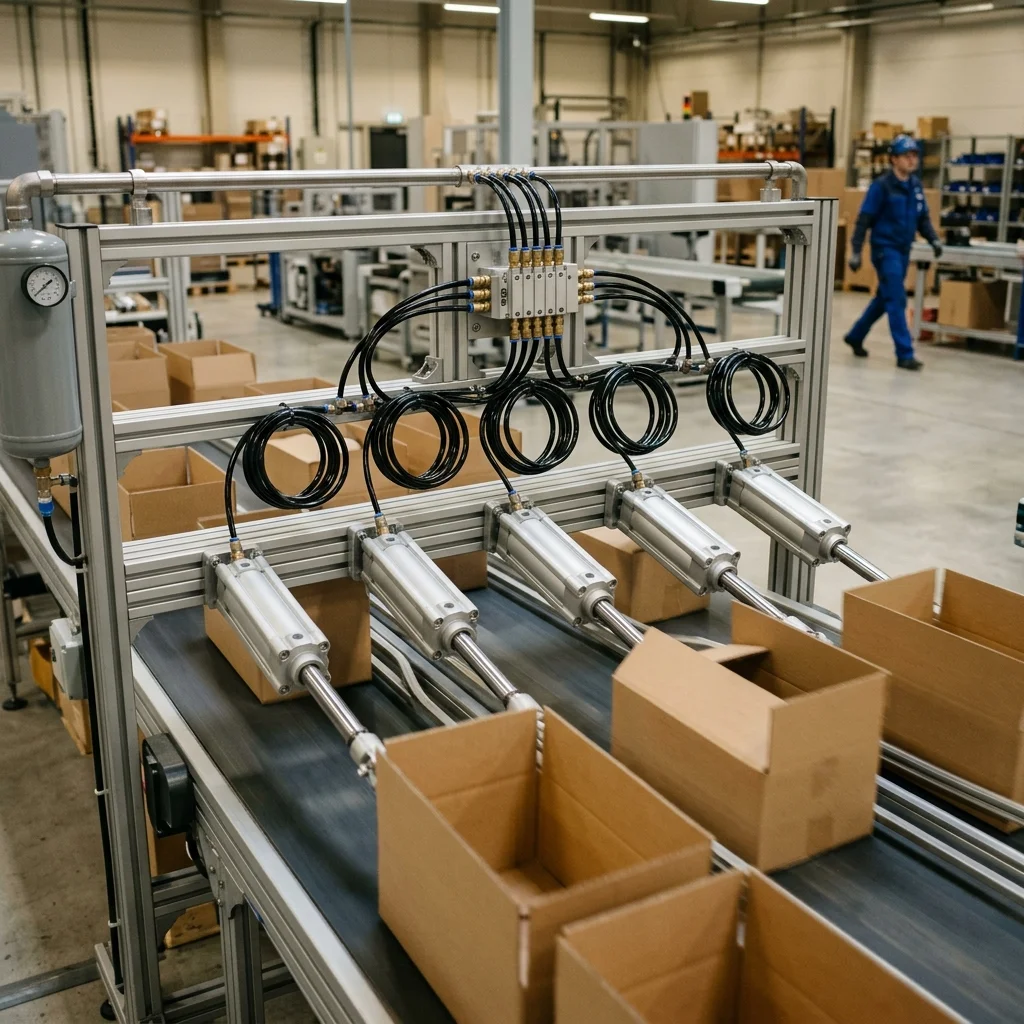

Исходные данные: упаковочная машина для коробок 200×300 мм, 5 пневмоцилиндров DSBC-40-150 (диаметр 40 мм, ход 150 мм). Функции: (1) подача коробки на позицию, (2) формирование клапанов, (3) прижим верхней крышки, (4) подача этикетки, (5) выталкивание готовой коробки. Цикл — 30 коробок в минуту, длительность одного цикла 2 секунды. Рабочее давление 6 бар. Длина магистрали от ресивера до коллектора — 12 м, разводка от коллектора к цилиндрам — по 1,5-2,5 м на каждый.
Шаг 1. Объём одного цилиндра за полный цикл: V_цил = (3,1416 × 1 600 / 4) × 150 × 2 × 7 / 1,013 × 10⁻⁶ = 2,6 нл/цикл. Шаг 2. Расход одного цилиндра при 30 цикл/мин: 2,6 × 30 = 78 нл/мин (среднее). Средний расход за один поршневой ход: ≈1,3 нл / 0,4 с × 60 ≈ 195 нл/мин. Он не задаёт мгновенный пик. Шаг 3. Средний расход группы для проверки компрессора и ресивера: Qn_ср = 78 × 5 × k_зап = 390 × 1,5 = 585 нл/мин. Значение 195 × 5 × 0,8 = 780 нл/мин использует среднее за ход; оно не подтверждает пиковый расход группы. Пик определяют по суммарному профилю расхода с фактическим перекрытием ходов. Обратите внимание: одновременность входит только в k_одн пиковой формулы, на средний расход k_одн не накладывается.
1 қадамы. Бір цилиндрдің толық цикл көлемі: V_цил = (3,1416 × 1 600 / 4) × 150 × 2 × 7 / 1,013 × 10⁻⁶ = 2,6 нл/цикл. 2 қадамы. Бір цилиндрдің 30 цикл/мин кезіндегі шығыны: 2,6 × 30 = 78 нл/мин (орташа). Бір поршень жүрісіне орташа шығын: ≈1,3 нл / 0,4 с × 60 ≈ 195 нл/мин. Ол лездік шыңды белгілемейді. 3 қадамы. Компрессор мен ресиверді тексеруге арналған топтың орташа шығыны: Qn_ср = 78 × 5 × k_зап = 390 × 1,5 = 585 нл/мин. 195 × 5 × 0,8 = 780 нл/мин мәні жүріс бойынша орташаны пайдаланады; ол топтың шыңдық шығынын растамайды. Шыңды жүрістердің нақты қабаттасуымен шығынның жиынтық профилі бойынша анықтайды. Назар аударыңыз: бір мезгілділік ең жоғары формуланың тек k_бір бөлігіне кіреді, орташа шығын k_бір оған қабаттаспайды.
Шаг 4. Расчётные 780 нл/мин не подтверждают пик; по ним нельзя подтвердить DN15, DN20 или резерв на добавление цилиндров. Сначала определяют профиль суммарного расхода, затем проверяют потери выбранной трубы. Шаг 5. Разводка от коллектора DN20 к каждому цилиндру — трубка PU 12×8 длиной до 2,5 м, потерю проверяют по фактическому расходу, длине, фитингам и допустимому давлению у цилиндра. Шаг 6. Коллектор-распределитель — пневматический коллектор на 5-8 портов G1/4 (под трубку — цанговый коллектор PK на 5 портов), либо пневмоостров на 10 каналов с MODBUS. Шаг 7. Sequence-логика: интервалы команд ПЛК выбирают по времени движения и технологии. По полученной циклограмме пересчитывают перекрытие расходов и проверяют потери; сами интервалы 200–400 мс не подтверждают заданный k_одн и достаточность DN20.
Итог учебного расчёта: DN20 можно рассмотреть как предварительный кандидат. Для окончательного выбора нужны потери магистрали, ветвей и арматуры при расчётном пике. После добавления цилиндров проверку повторяют; их число само по себе не требует замены трубы.
Оқу есебінің қорытындысы: DN20-ді алдын ала үміткер ретінде қарастыруға болады. Түпкілікті таңдау үшін есептік шыңдағы магистраль, тармақтар мен арматура шығындары қажет. Цилиндрлер қосылғаннан кейін тексеру қайталанады; олардың саны өзі түтікті ауыстыруды талап етпейді.
Как выполнить монтаж разводки — тройник, коллектор, гребёнка?
Таратуды монтаждауды қалай орындауға болады — тройник, коллектор, тарақ?
От топологии разводки зависит, насколько равномерно распределяется давление по цилиндрам. Три типичные схемы — тройниковая (Т-образная), коллекторная (звезда) и гребёнчатая (последовательное ветвление). Каждая имеет свои особенности по потерям, удобству монтажа и обслуживанию.
Таратудың топологиясына қысымның цилиндрлер бойынша қаншалықты бірқалыпты бөлінетіні байланысты. Үш типтік схема — үштарамды (Т-тәрізді), коллекторлық (жұлдызша) және тарақ тәрізді (тізбектей тармақтау). Әрқайсысының жоғалтулары, орнату және қызмет көрсету ыңғайлылығы бойынша өз ерекшеліктері бар.
Тройниковая разводка. Линейная магистраль имеет отводы к распределителям цилиндров. Разность давлений между потребителями зависит от расходов, длины и сопротивлений. Диаметр проверяют по пиковому расходу каждого участка и допустимым потерям.
Үштік тарату. Желілік магистральдың цилиндрлердің таратқыштарына тармақтары бар. Тұтынушылар арасындағы қысым айырмасы ауа шығынына, ұзындыққа және кедергілерге байланысты. Диаметр әр учаскенің шың шығыны мен рұқсат етілген шығындар бойынша тексеріледі.
Коллекторная разводка (звезда). Центральный коллектор подаёт воздух отдельными ветвями к распределителям. Такая компоновка удобна для расчёта и обслуживания; одинаковая длина ветвей сама по себе не гарантирует одинаковое давление. Проверяют расход, арматуру и потери каждой ветви.
Коллекторлық таратым (жұлдызша). Орталық коллектор ауаны таратқыштарға бөлек тармақтар арқылы береді. Мұндай орналасу есептеу мен қызмет көрсету үшін ыңғайлы; тармақтардың бірдей ұзындығы өзі бірдей қысымға кепілдік бермейді. Әр тармақтың шығынын, арматурасын және қысым жоғалуын тексереді.
Гребёнчатая разводка. Магистраль входит в первый коллектор на 2-3 канала, оттуда уходит труба следующего диаметра на второй коллектор, и так далее. Используется на длинных конвейерных линиях 15-40 м, где невозможно из одной точки тянуть отдельные отводы. Каждый последующий коллектор имеет диаметр меньше предыдущего — это связано с тем, что расход после каждого узла уменьшается на расход локальной группы цилиндров. Подробно про подбор и монтаж — в материале о пневматических коллекторах.
Какие типичные ошибки бывают при проектировании?
Жобалау кезінде қандай типтік қателер болады?
- Выбрали диаметр магистрали по одному цилиндру. Самая частая ошибка после расширения линии. После добавления цилиндров прежняя магистраль может не обеспечить допустимую потерю давления. Решение: всегда считать пиковый расход группы Qn_пик с k_одн по циклограмме и предусматривать резерв.
- Не учли k_одн = 1,0 при синхронном цикле. Для пресс-узлов, где 3-4 цилиндра прижимают одновременно, коэффициент одновременности 1,0, а не 0,7. Если магистраль рассчитывалась под k_одн = 0,7 — получите просадку и срыв синхронности.
- Не проверили потери в каждой ветви. Дальний цилиндр может получать недостаточное давление. Сравните линейную и коллекторную компоновки по расчётному пику и сопротивлению участков.
- Поставили sequence valve вместо контроля положения. Давление может достигнуть уставки до конца хода, например при заклинивании. Для подтверждения завершения движения нужен датчик положения или концевой клапан; требуемое время цикла проверяют отдельно.
- Не проверили перекрытие пиковых расходов. При одинаковых цилиндрах и одновременном ходе расход группы равен сумме расходов всех цилиндров. Разнесение команд может уменьшить пик, если реально уменьшается перекрытие ходов; новый диаметр подтверждают расчётом потерь.
- Выбрали трубку только по диаметру поршня. Расход на ходе зависит также от хода, давления и времени движения. Для трубки проверяют внутренний диаметр, длину, арматуру и допустимые потери; универсального минимального размера для всех цилиндров Ø50 нет.
- Поставили один распределитель на 2-3 цилиндра «для экономии». Распределитель с пропускной способностью 800 нл/мин не справится с тремя цилиндрами, потребляющими по 350 нл/мин в пике. Решение: один распределитель — один цилиндр (или пневмоостров).
- Магистраль диаметрін бір цилиндр бойынша таңдады. Желіні кеңейткеннен кейінгі ең жиі қате. Цилиндрлер қосылғаннан кейін бұрынғы магистраль қысымның рұқсат етілген жоғалуын қамтамасыз етпеуі мүмкін. Шешім: топтың Qn_пик ең жоғары шығынын k_одн-тен циклограмма бойынша әрқашан есептеп, қор көздеу керек.
- Синхронды циклде k_одн = 1,0 ескерілмеді. Цилиндрдің 3-4 бір мезгілде қысатын пресс-торап үшін бір мезгілдік коэффициенті 1,0 болады, 0,7 емес. Егер магистраль k_одн = 0,7 үшін есептелсе — қысымның түсуін және синхрондылықтың бұзылуын аласыз.
- Әр тармақтағы жоғалтуларды тексермеді. Алыстағы цилиндр жеткіліксіз қысым алуы мүмкін. Сызықтық және коллекторлық орналасуды есептік шың мен учаскелер кедергісі бойынша салыстырыңыз.
- Орынды бақылаудың орнына sequence valve қойды. Қысым жүріс аяқталғанға дейін белгіленген мәнге жетуі мүмкін, мысалы, қысылып қалғанда. Қозғалыстың аяқталғанын растау үшін орын датчигі немесе соңғы клапан қажет; қажетті цикл уақытын бөлек тексереді.
- Шығынның шыңдарының жабылуы тексерілмеген. Бірдей цилиндрлер және бір мезгілде жүріс кезінде топ шығыны барлық цилиндрлер шығындарының қосындысына тең. Командаларды бөлу, егер жүрістердің қабаттасуы шынымен азайса, шыңды төмендетуі мүмкін; жаңа диаметр шығынды есептеумен расталады.
- Түтікті тек поршень диаметрі бойынша таңдаған. Жүрістегі ауа шығыны жүріске, қысымға және қозғалыс уақытына да байланысты. Түтік үшін ішкі диаметр, ұзындық, арматура және жол берілетін шығындар тексеріледі; Ø50 цилиндрлердің бәріне арналған әмбебап ең аз өлшем жоқ.
- «Үнемдеу үшін» 2-3 цилиндрге бір таратқыш қойды. Өткізу қабілеті 800 нл/мин таратқыш шыңында әрқайсысы 350 нл/мин тұтынатын үш цилиндрмен күресе алмайды. Шешім: бір таратқыш — бір цилиндр (немесе пневмоарал).
Что означает единица Нм³/ч в паспорте расхода — что такое Нм³/ч.
Шығын паспортындағы Нм³/сағ бірлігі нені білдіреді — Нм³/сағ дегеніміз не.
Подобрать по теме
Тақырып бойынша таңдау
Какие материалы пригодятся ещё?
Тағы қандай материалдар пайдалы болады?
- Синхронизация двух пневмоцилиндров — 5 способов
- Перепады давления в пневмосистеме — причины и устранение
- Пневматический коллектор — каталог и подбор
- Расчёт расхода воздуха для пневмосистемы
- Расчёт усилия пневмоцилиндра
- Подключение пневмораспределителя 5/2
- Как выбрать пневмоцилиндр
- Калькулятор потери давления в магистрали
- Калькулятор скорости и расхода цилиндра
- Каталог пневмоцилиндров ISO 15552
Как подобрать товар в каталоге?
Каталогтан тауарды қалай таңдауға болады?
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Артикул | Назначение | Цена, ₸ | Где применять |
|---|---|---|---|
| Коллектор 6×G1/4 | Распределительный коллектор | в каталоге | Подача воздуха на 4-6 цилиндров |
| Sequence valve G1/4 | Клапан последовательности | по запросу | По схеме |
| Трубка PA 16×12 | Магистральная трубка | в каталоге | Магистраль 10-30 м, внутр. 12 мм |
| Распределитель 4V210-08 | Пневмораспределитель 5/2 | 7 200 ₸ (исполнение 24 В DC) | Управление одним цилиндром Ø32-50 |
| Цилиндр DSBC-40-150 | Пневмоцилиндр ISO 15552 | 30 420 ₸ (исполнение PPV-A) | Параллельные группы упаковочной линии |
Какие размеры по теме есть у нас?
Бізде тақырып бойынша қандай өлшемдер бар?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-50-200, DSBC-50-400, DSBC-40-160, DSBC-50-175.
Осы мақаладағы сериялар үшін өлшемдері, бағасы және басқа маркалардың белгілеулері бар беттер: DSBC-50-200, DSBC-50-400, DSBC-40-160, DSBC-50-175.
Какие вопросы чаще всего задают про параллельную работу цилиндров?
Цилиндрлердің параллель жұмысы туралы ең жиі қандай сұрақтар қойылады?
Можно ли подключить 5 цилиндров к одной магистрали DN15?
5 цилиндрді бір DN15 магистральға қосуға бола ма?
DN15 нельзя подтвердить только по числу и диаметру цилиндров: нужны ход, время движения, одновременность, длина и арматура. Рассчитайте пиковый расход и потери до каждого потребителя.
DN15 цилиндрлердің санымен және диаметрімен ғана растауға болмайды: жүріс, қозғалыс уақыты, бір мезгілділік, ұзындық және арматура қажет. Шыңдық ауа шығынын және әрбір тұтынушыға дейінгі шығындарды есептеңіз.
Как обеспечить точную последовательность срабатывания 3 цилиндров?
3 цилиндрдің іске қосылу ретін қалай дәл қамтамасыз етуге болады?
Концевые клапаны или датчики подтверждают положение; клапан последовательности выдаёт команду по порогу давления. ПЛК позволяет менять программу, но точность времени команды и фактического движения проверяют для выбранных устройств.
Соңғы клапандар немесе датчиктер жағдайды растайды; тізбек клапаны қысым шегі бойынша команда береді. ПЛК бағдарламаны өзгертуге мүмкіндік береді, бірақ команданың уақыт дәлдігі мен нақты қозғалыс таңдалған құрылғылар үшін тексеріледі.
Что лучше: тройниковая разводка или коллектор?
Не жақсы: үштік тармақтау немесе коллектор?
Выбор зависит от компоновки, пикового расхода и потерь каждой ветви. Коллектор удобен для отдельных отводов, но количество цилиндров и длина линии сами по себе не запрещают тройниковую разводку и не гарантируют одинакового давления.
Нужен ли отдельный ресивер для группы из 5 цилиндров?
Бір топ 5 цилиндр үшін бөлек ресивер қажет пе?
Ресивер рассматривают, если подача источника во время пика меньше потребления. Объём рассчитывают по дефициту расхода, длительности пика и допустимому падению давления; проверяют восстановление давления между циклами. Фиксированного правила 30% или объёма 50–200 л нет.
Пик кезінде көздің беретін ауасы тұтынудан аз болса, ресивер қарастырылады. Көлемді ауа шығыны тапшылығы, шыңның ұзақтығы және қысымның рұқсат етілген түсуі бойынша есептейді; циклдер арасында қысымның қалпына келуін тексереді. 30% немесе 50–200 л көлемінің бекітілген ережесі жоқ.
Какой коэффициент запаса закладывать для будущего расширения?
Болашақта кеңейту үшін қандай қор коэффициентін салу керек?
Запас задают по известному будущему пиковому расходу и допустимым потерям. Значения 1,5 или 1,8–2,0 можно принять как проектные допущения с объяснением; универсального стандартного коэффициента нет.
Қорды болашақтағы белгілі шың шығынға және жол берілетін жоғалтуларға қарай белгілейді. 1,5 немесе 1,8–2,0 мәндерін түсіндірмемен жобалық жорамал ретінде қабылдауға болады; әмбебап стандартты коэффициент жоқ.
Можно ли вместо ПЛК использовать пневматическую логику для последовательности 5 цилиндров?
5 цилиндрдің тізбегі үшін ПЛК орнына пневматикалық логиканы пайдалануға бола ма?
Пневматическую последовательность для пяти цилиндров проектируют по циклограмме с устранением конфликтов сигналов. Универсального предела 3–4 ступени и фиксированной накопленной временной погрешности нет; при необходимости контролируют положение каждого цилиндра.
