Резьба PT — что это

PT, R и BSPT — названия одной конической трубной резьбы с профилем 55°: наружная — R, внутренняя — Rc. G — цилиндрическая резьба того же угла и шага: уплотняет не по виткам, а торцом, поэтому с PT не совпадает.

Подобрать по каталогу

• Фитинги серии PC
• Каталог: пневматические фитинги и штуцеры
• Регуляторы скорости серии AS
• Цилиндры серии DSBC
• Распределители серии 4V

Чем PT отличается от G и R?

• PT = R = BSPT — это одно и то же коническое соединение, разные обозначения в разных каталогах. Китайские и японские производители чаще пишут PT, европейские — R или Rc (внутренняя), стандарт DIN — DIN 2999.
• G (BSPP, DIN ISO 228) — цилиндрическая трубная резьба, тот же угол 55° и тот же шаг, но уплотняет не по виткам, а торцом (через плоскую/коническую прокладку или о-ринг). Наружную G и внутреннюю Rc свинтить физически можно, но герметичность не гарантируется. Подробнее — в материале чем отличается резьба R от G.
• Шаг и диаметр у PT 1/8″–1″ совпадают с G тех же размеров — отличается только форма (конус против цилиндра).

Как выглядит таблица обозначений PT и аналогов?

Точные размеры и шаг — в таблице трубных резьб.

BSPT, PT и R — одна резьба? Какой у неё аналог по ГОСТ?

PT, R и BSPT — названия одной конической трубной резьбы с углом профиля 55°: PT встречается в азиатских каталогах, R и BSPT — в европейских. В российской традиции ей соответствует ГОСТ 6211-81 (наружная резьба R, внутренняя Rc). Не путайте её с резьбой «К» по ГОСТ 6111-52: у той угол профиля 60°, она аналог американской NPT.

Как подобрать сопрягаемую резьбу?

1. Наружная PT/R свинчивается с внутренней Rc (конус-конус) — герметично по виткам, предпочтителен анаэробный герметик; ленту ФУМ мотают без захода на первые 1–2 витка, чтобы обрывки не попали в распределитель.
2. Наружная G в порт Rc — только через переходник G↔R: у конического порта нет торца под прокладку.
3. Если в порту цилиндра указано «PT1/4», а фитинг с «G1/4» — нужен переходник; см. сравнение резьб G/R/NPT.

Как выглядит пример на артикулах WAALPC?

Разница PT/R (конус) и G (цилиндр) видна на одной и той же прямой цанговой линейке под трубку 8 мм — цены и наличие ниже — из каталога:

листайте таблицу вбок →

По всей серии прямых цанговых фитингов с конической резьбой (PC, разные диаметры трубки и типоразмеры резьбы) — 78 исполнений, из них 18 в наличии. По цилиндрической линейке PC-G (резьба G) — 21 исполнение; наличие и срок — в карточке.

Где встречается резьба PT в пневматике?

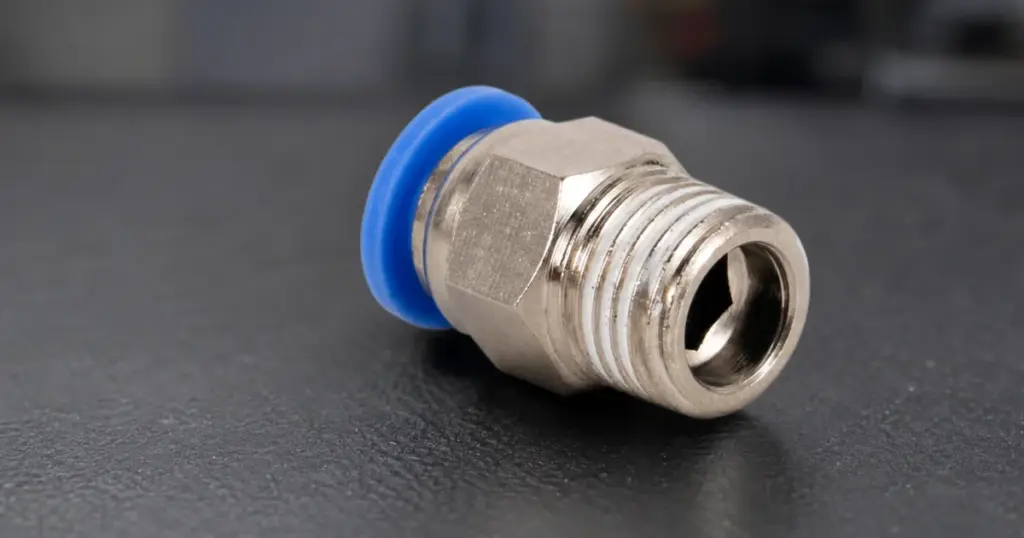

Наружную коническую резьбу PT/R несут фитинги и дроссели (AS), которые вкручивают в порты подвода воздуха. Порты у WAALPC разные: у пневмоцилиндров (DSBC) — внутренняя цилиндрическая G (ISO 228-1), у пневмораспределителей (4V, 3V) — тоже внутренняя цилиндрическая G (4V210-08 — G1/4); у блоков подготовки воздуха (AC) — смотрите карточку серии. Герметичные пары ISO 7-1 — наружная R с внутренней Rc («конус в конус») или с цилиндрической Rp; наружная R в цилиндрический порт G — распространённая практика с герметиком по виткам, не норма стандарта. Конус сам центрируется при затяжке и затягивается «на витках», поэтому такое соединение хорошо держит вибрацию и пульсации давления без дополнительной прокладки. При монтаже виток уплотняют анаэробным герметиком (предпочтительно) или лентой ФУМ без захода на первые 1–2 витка и затягивают до упора по сопротивлению, не перетягивая алюминиевые и латунные корпуса.

Если в документации на компонент указана резьба PT, а под рукой только европейский каталог с обозначением R или Rc, ориентируйтесь на правило PT = R = BSPT = DIN 2999: это один и тот же конус 55°, и переходник между ними не нужен. Переходник требуется только при стыке с цилиндрической G или с американской NPT. Подобрать совместимый фитинг или переходник под нужный порт можно в категории фитинги — например, прямой цанговый PC с наружной резьбой R/PT.

Какие вопросы чаще всего задают про резьбу PT?

PT и R — это одна резьба?

Да, PT (Pipe Taper) и R (BSPT, DIN 2999) — одно коническое соединение 55°, разные обозначения в азиатских и европейских каталогах.

Можно ли вкрутить G в PT?

Наружную G в коническую Rc — только через переходник: у конического порта нет торца под прокладку, а по виткам цилиндрическая G не уплотнит. Поэтому фитинг с резьбой G в порт Rc/PT (например, у распределителя азиатской марки с портами PT) без переходника не ставят; у наших 4V порты G — фитинг G ставят с торцевым уплотнением.

Чем PT отличается от NPT?

Угол профиля: PT/R — 55°, NPT (американская) — 60°. Они несовместимы напрямую.

Что значит PT 1/4 на пневмоцилиндре?

Это трубная резьба 1/4 в порту подвода воздуха (если в каталоге указано PT — внутренняя коническая, по ISO 7-1 Rc 1/4; у WAALPC DSBC порты цилиндрические G; номинальный Ø ~13,2 мм). Под неё подходит фитинг с наружной резьбой PT/R 1/4 либо переходник, если фитинг идёт с цилиндрической G 1/4.

PT — это внутренняя или наружная резьба?

В азиатских каталогах PT пишут и для наружной, и для внутренней конической резьбы. По ISO 7-1 наружная коническая — R, внутренняя коническая — Rc, внутренняя цилиндрическая — Rp. Пара наружная PT/R + внутренняя Rc уплотняется по виткам.
