Резьба R или G: чем отличаются и где какая нужна

R (наружная коническая резьба по ISO 7-1, BSPT; азиатское обозначение — PT) уплотняет по виткам (анаэробный герметик). G (ISO 228-1, BSPP) — цилиндрическая, уплотняет торцом (прокладка или о-ринг). Угол профиля у обеих 55°, диаметр и шаг одного номинала совпадают. Наружная R герметично ввинчивается во внутреннюю коническую Rc и во внутреннюю цилиндрическую Rp (по практике — и в порт с резьбой G); наружная G в коническую Rc для герметичного соединения не предназначена.

Товары из статьи

WAALPC PCот 240 ₸

WAALPC PC-Gот 270 ₸

WAALPC POCот 300 ₸

WAALPC PLот 270 ₸

WAALPC PLLот 570 ₸

Введите код вашего изделияНайти

Купить фитинги под нужную резьбу: PC08-02 (наружная R) — 370 ₸; PC-G-8-02G (наружная G) — 720 ₸; цельнолатунный TH-POC-8-02G — 900 ₸; все — в каталоге пневматических фитингов.

В чём разница между R и G?

R и G — две трубные резьбы с одинаковым углом профиля 55°, но разной геометрией хода. Различие в форме (коническая против цилиндрической) определяет способ уплотнения и совместимость соединений. Диаметр и шаг у пары R и G одного номинала совпадают, поэтому витки физически «находят» друг на друга — но герметичность достигается по-разному.

Как выглядит таблица отличий R и G?

Что выбрать и как проверить совместимость?

• R (наружная) + Rc (внутренняя) — герметично по виткам (конус в конус), уплотняющий материал обязателен — герметик или заводское покрытие.
• R (наружная) + порт G (внутренняя цилиндрическая) — обычное сочетание для цилиндров: у WAALPC DSBC порты G, а дроссели и фитинги PC/PL идут с наружной R. У наших распределителей 4V порты тоже внутренняя G (G1/8–G1/2; завод выпускает и исполнения PT и NPT, тогда пара — R в Rc «конус в конус»); резьбу портов блоков подготовки воздуха смотрите в карточке серии. Уплотнение — анаэробный герметик по виткам; в ISO 7-1 такая пара описана для внутренней цилиндрической Rp.
• G (наружная) + G (внутренняя) — нужно торцевое уплотнение (плоская прокладка или о-ринг на буртике), так устроены цанговые фитинги PC-G.
• G (наружная) + Rc (конус, внутренняя) — не применять: у конического порта нет торца под прокладку, а цилиндрическая резьба садится в конус лишь несколькими витками. Нужен переходник или фитинг с наружной R.
• С NPT (60°) ни R, ни G не совместимы.

Коническая R создаёт натяг по мере вкручивания, и витки сами образуют уплотнение — анаэробный герметик усиливает его и заполняет микрозазоры. Цилиндрическая G такого натяга не даёт: витки лишь центрируют деталь, а герметичность обеспечивает прижим торца к прокладке или о-рингу на опорном буртике. Поэтому G нельзя «дотянуть» до герметичности по виткам, как R. Цилиндрический порт (G, Rp) принимает и G, и R, а конический порт Rc — только R.

Полное сравнение G/R/NPT с размерами — стандарты резьб; что такое PT — резьба PT. См. также таблицу размеров трубных резьб и каталог фитингов — прямых цанговых PC, угловых PL и дросселей AS с той же резьбой на присоединении.

Как выглядит пример на артикулах WAALPC?

Разница R и G видна прямо в каталоге фитингов: одна и та же цанговая серия выпускается в двух вариантах резьбы, а латунная серия TH-POC — сразу в обеих на выбор.

листайте таблицу вбок →

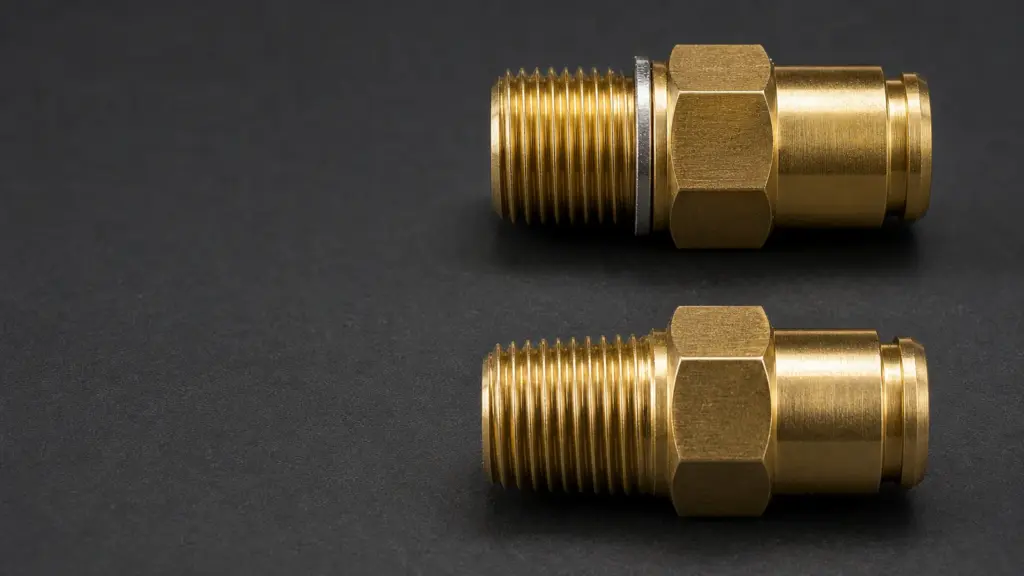

PC08-02 и PC-G-8-02G — одна и та же цанговая конструкция, отличаются только резьбой присоединения: PC — наружная R (уплотнение по виткам; есть ли на резьбе заводское покрытие, смотрите на изделии, иначе — герметик), PC-G — наружная G (нужен торец под прокладку или о-кольцо). В латунной линейке разница ещё жёстче: TH-PC несёт только резьбу R, а TH-POC выпускается на обе резьбы — R и G — и различается только последней буквой в артикуле (без G — R, с G — G). Если порт цилиндра или распределителя цилиндрический G, подойдут оба варианта: TH-PC (наружная R, уплотнение герметиком по виткам — штатное сочетание, см. выше) или TH-POC-…-G / PC-G (наружная G, уплотнение кольцом по торцу).

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, DSBC-125-400, DSBC-125-175.

Какие вопросы чаще всего задают про резьбу R и G?

Можно ли соединить R и G напрямую?

Наружную R — в Rc и в цилиндрический порт Rp: да, с герметиком по виткам; в порт G — на практике, с герметиком по виткам и по документации порта. Наружную G — только в цилиндрический порт с торцевым уплотнением; в конический Rc — через переходник.

R это то же, что PT?

По профилю да: R (BSPT) и PT — коническая резьба 55°, конус 1:16, размеры одного номинала совпадают; PT — японское обозначение (JIS B 0203), R — по ISO 7-1.

Чем уплотнять R?

Анаэробным герметиком для конических резьб (не на пластик). Предпочтителен герметик; ленту ФУМ мотают без захода на первые 1–2 витка — иначе обрывки попадают в воздушный тракт и заклинивают золотники.

Совместимы ли R и NPT?

Нет. У NPT угол профиля 60°, у R — 55°; кроме того, шаг у NPT 1/8″ и 1/4″ и 3/8″ иной (27 и 18 витков на дюйм против 28 и 19), совпадает у 1/2″ и 3/4″ (14). Витки не совпадают, надёжного герметичного соединения нет.

Какой стандарт у резьбы G?

G соответствует ISO 228-1 (DIN EN ISO 228-1) — это цилиндрическая трубная резьба BSPP с углом профиля 55°, уплотняемая по торцу.
