Монтаж пневмоцилиндра и распределителя — крепления, выравнивание, ошибки

Кратко: монтаж цилиндра и распределителя начинают с обесточивания и сброса давления до нуля по манометру, груз закрепляют или опускают, первый пуск делают на пониженном давлении при свободной зоне хода штока. Перекос штока — главная причина износа втулки и уплотнений; моменты затяжки берут из паспорта серии. Сами варианты креплений (лапы, фланец, цапфа, вилка) разобраны отдельно: крепление пневмоцилиндра.

Правильный монтаж пневмоцилиндра напрямую влияет на его ресурс. Неправильная установка → перекос штока → повышенное трение, износ штоковой втулки и уплотнений, задиры гильзы. Разберём безопасный порядок работ, типы креплений, выравнивание, затяжку и типовые ошибки. Числовые допуски и моменты затяжки в статье не выдуманы: они берутся из паспорта изготовителя конкретной серии.

Что проверить перед началом монтажа ради безопасности?

Монтаж, замена и демонтаж цилиндра и распределителя — только на обесточенной и сброшенной системе:

1. Снимите питание с катушек и заблокируйте его (замок и бирка на выключателе), чтобы никто не включил цикл во время работы.
2. Закройте кран ввода и сбросьте давление в магистрали и во всех полостях; убедитесь по манометру, что давление равно нулю. Если в схеме есть пневмозамки или обратные клапаны, полости могут остаться под давлением — стравите их отдельным краном или выхлопом.
3. Закрепите или опустите груз. Без давления вертикальный груз опускает шток под собственным весом — подоприте его механически.
4. Первый пуск — на пониженном давлении, при свободной зоне хода штока, не стоя на линии его движения.

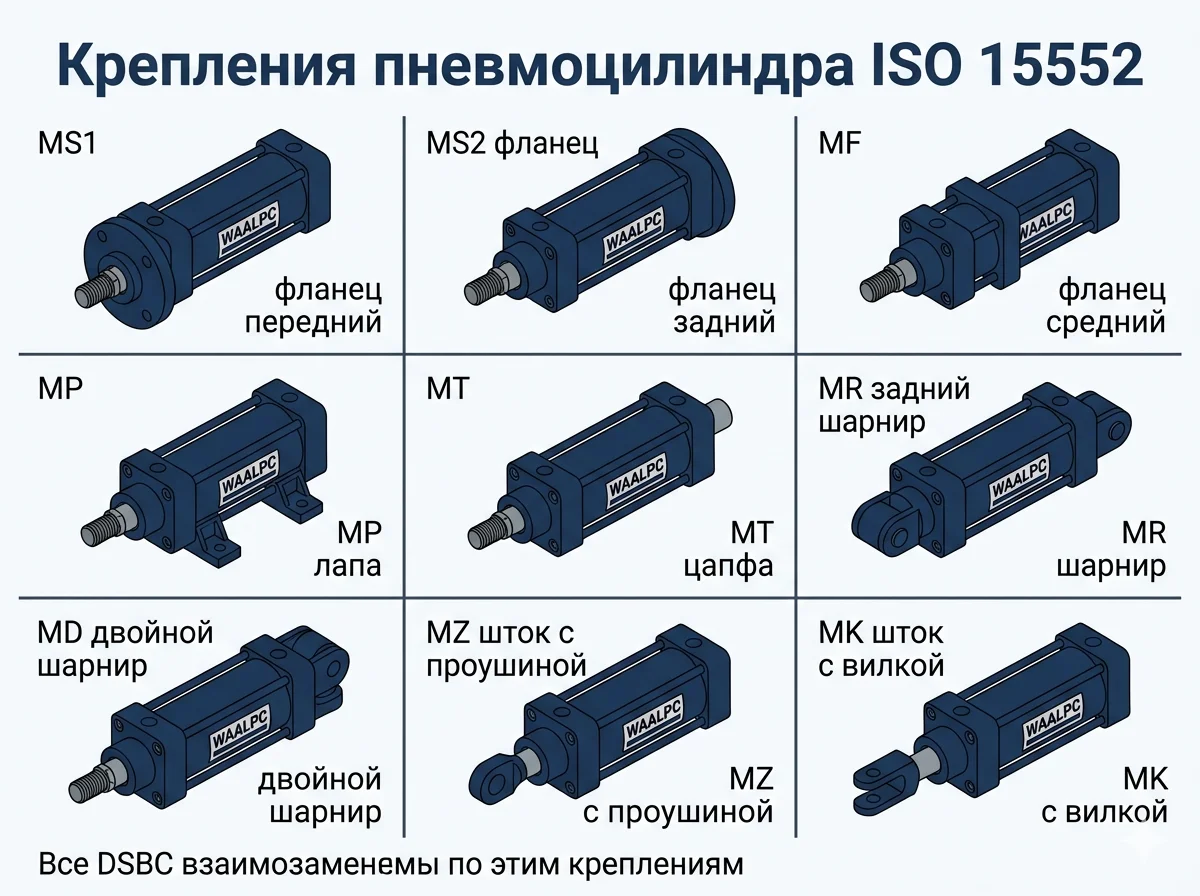

Какие бывают 5 типов крепления пневмоцилиндра?

1. Лапы (LB)

Две L-образные опоры крепятся болтами к неподвижному основанию. Простой способ для приводов без качания.

• Применение: жёстко закреплённые приводы без сдвига
• Совместимость: цилиндры ISO 15552 (DSBC). Серия SC внешне похожа, но по ISO 15552 не выполнена: у Ø50 резьба крепёжных отверстий другая (M6 вместо M8), поэтому крепление подбирайте по факту, а не по номиналу

2. Передний фланец (FA)

Плита с отверстиями на передней крышке. Крепится к стенке через 4 болта.

• Применение: тонкие стенки оснастки, плотный монтаж
• Особенности: компактнее лап; усилие передаётся через крышку и её крепёж — прочность и момент затяжки по паспорту серии

3. Задний фланец (FB)

Аналогично переднему, но на задней крышке.

• Применение: жёсткое крепление за заднюю крышку, когда со стороны штока нужен свободный выход и подвод нагрузки

4. Задняя проушина (CB)

Шарнирное крепление за заднюю крышку через проушину с пальцем. Цилиндр качается в одной плоскости.

• Применение: рычажные механизмы, поднятие/опускание грузов
• Плюс: компенсирует перекос в плоскости качания (в перпендикулярной плоскости перекос не компенсируется)

5. Цапфа (TC)

Поперечная ось на корпусе цилиндра. Цилиндр качается в одной плоскости — вокруг оси цапфы.

• Применение: маятниковые движения с качанием корпуса
• Ось цапфы и опоры должны быть соосны, иначе цапфа получает перекос

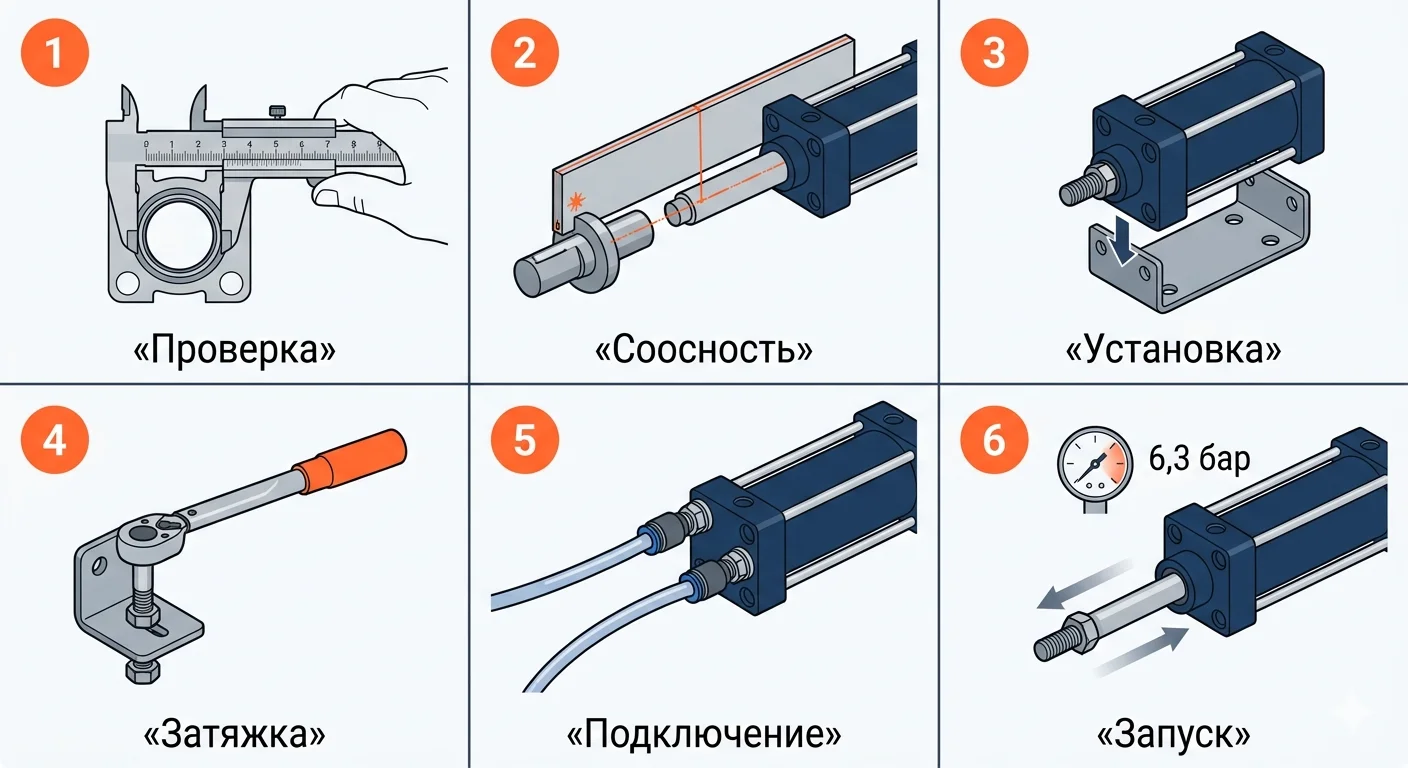

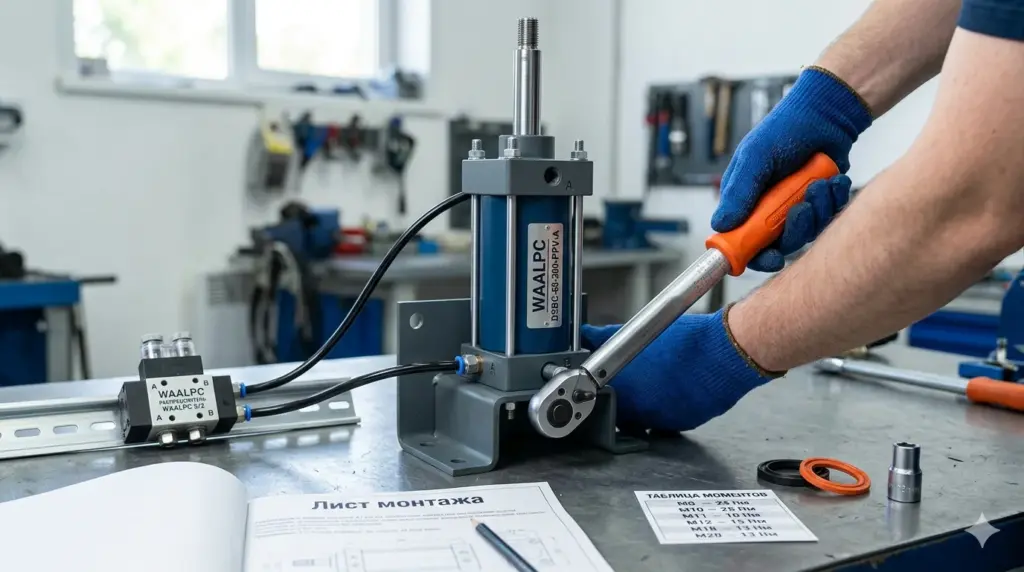

Как правильно смонтировать пневмоцилиндр?

1. Безопасность — питание снято и заблокировано, давление сброшено и проверено по манометру, груз закреплён (см. выше).
2. Выравнивание — линия штока должна быть параллельна направлению движения нагрузки и перпендикулярна крепёжной плоскости. Допустимое отклонение — по паспорту серии; контроль угольником, индикатором или лазерным уровнем.
3. Соединение штока с нагрузкой — вилка, шаровый шарнир или компенсатор соосности, если нагрузка идёт по направляющей. Жёсткое соединение при малейшем перекосе идёт в износ штоковой втулки.
4. Затяжка крепежа — крест-накрест, динамометрическим ключом с моментом по паспорту изготовителя (см. раздел ниже). Перетяжка лап деформирует крышку и вызывает утечки.
5. Подвод воздуха — гибкие трубки (PU) даже на жёстко закреплённом цилиндре. Не используйте жёсткие медные трубки: вибрация со временем разрушает резьбовые и цанговые соединения.
6. Проверка хода — 10 циклов без нагрузки на пониженном давлении. Звук должен быть стабильным, без скрипов и шипения.

Порядок демонтажа

1. Снять и заблокировать питание, закрыть кран ввода, сбросить давление до нуля по манометру.
2. Освободить шток от нагрузки или подпереть груз.
3. Отсоединить трубки и заглушить порты.
4. Снять крепёж крест-накрест, придерживая цилиндр.

Какой момент затяжки крепежа нужен?

Общие таблицы моментов для стальных болтов (по классу прочности 8.8 или 10.9) здесь применять нельзя: у пневмоцилиндров резьба крепления часто выполнена в алюминиевых крышках и лапах, а прочность соединения задаёт наименее прочная деталь, а не болт. Момент, заданный для стальной пары, в алюминии срывает резьбу или деформирует крышку.

• Берите значение из паспорта изготовителя на конкретную серию и типоразмер (для DSBC-совместимых цилиндров — по чертежу серии и комплекту крепежа).
• Если значения в паспорте нет — запросите у нас по артикулу цилиндра; «на глаз» не затягивайте.
• Затяжку ведите в два-три приёма крест-накрест, финально — динамометрическим ключом.

Какие 5 ошибок монтажа встречаются чаще всего?

1. Жёсткое соединение штока с нагрузкой — без шарнира любой угловой перекос идёт в износ штоковой втулки
2. Перекос крепления — несоосность лап → перетяг одной стороны → деформация корпуса
3. Затяжка «на глаз» — без динамометра не контролируется момент
4. Жёсткие медные трубки подвода — вибрация со временем разрушает соединения
5. Отсутствие глушителей на распределителях — выхлоп шумный; допустимый уровень шума на рабочем месте определяют замером и нормами охраны труда

Как смонтировать пневмораспределитель?

• Маркировка портов — 1 подвод (P), 2 и 4 рабочие (B и A), 3 и 5 выхлоп (S и R), 12 и 14 управляющие. Стрелок направления потока у 5/2-распределителя нет (стрелка бывает у обратных клапанов): подключайте по маркировке на корпусе. При ошибке цилиндр движется наоборот или воздух уходит в выхлоп.
• Ориентация катушки — ограничения в карточке 4V не указаны, ориентация по паспорту серии. Практическая рекомендация (не паспортное требование): катушкой вверх или в сторону, чтобы конденсат не скапливался у пилотной части.
• Крепление корпуса — по посадочным отверстиям; корпус 4V алюминиевый, твердоанодированный (карточка), момент — по паспорту, не перетягивать.
• Условия — по карточке 4V: давление 0,15–0,8 МПа (пилотное управление, ниже 1,5 бар распределитель может не переключиться), температура среды −5…+50 °C, воздух с фильтрацией 40 мкм.
• Виброразвязка — на вибрирующих основаниях ставьте распределитель на амортизирующий кронштейн: вибрация ослабляет крепёж и разъёмы.
• Расстояние от цилиндра — чем короче линия, тем быстрее ход и меньше расход воздуха; допустимую длину определяют расчётом по объёму линии и нужной скорости, а не фиксированным «1–2 м».
• Ручной дублёр — по карточке 4V им оснащены все распределители; пользуйтесь им при наладке только при свободной зоне хода штока: цилиндр придёт в движение.

Какие вопросы чаще всего задают про монтаж цилиндра и распределителя?

Можно ли цилиндр без шарнира на штоке?

Только если ось штока и направление движения нагрузки идеально совпадают, а отклонение не выходит за допуск из паспорта серии. На практике добиться этого трудно, поэтому шарнир или компенсатор соосности обязателен, если нагрузка идёт по направляющей.

Какой ресурс пневмоцилиндра при правильном монтаже?

Ресурс зависит от серии, нагрузки, скорости, чистоты воздуха и качества монтажа — значение берут из паспорта серии. Перекос при монтаже заметно сокращает ресурс: уплотнения и втулка работают с повышенным трением. Универсальных цифр «в миллионах циклов» для всех цилиндров не существует.

Нужно ли смазывать шток?

Шток и уплотнения смазаны изготовителем; если система работает на смазанном воздухе, ориентируйтесь на паспорт серии. Снаружи шток, как правило, смазывать не нужно — налипает пыль и абразив.

Можно ли установить цилиндр вертикально штоком вниз?

Можно, если учтены нагрузка и безопасность: боковая нагрузка на шток недопустима, а при потере давления груз опускает шток. Для удерживаемого груза нужна схема удержания (пневмозамок, механический упор или фиксатор) и расчёт по паспорту, а перед работами груз подпирают.

Нужен ли диод защиты для каждой катушки?

Если катушка управляется напрямую от транзистора ПЛК или реле — защита нужна. Если выход ПЛК со встроенной защитой или защита встроена в катушку (проверяйте по паспорту катушки) — отдельный элемент не нужен. Учтите, что диод замедляет отпускание распределителя.

Можно ли распределитель ставить вверх ногами?

Ограничения по ориентации в карточке 4V не указаны, ориентацию уточняйте по паспорту серии. Рекомендация: катушкой вверх или в сторону — конденсат, попавший в пилотную часть, не сольётся самотёком; при влажном воздухе поставьте осушение на входе линии.

Как сделать виброразвязку и шумоизоляцию?

Пневмооборудование вибрирует и шумит при работе. На вибрирующих станинах (например, штамповочный пресс) вибрация передаётся на крепление цилиндра → ослабление болтов → утечки.

Способы виброразвязки

• Амортизирующие опоры под основание или кронштейн распределителя и всего узла (тип и жёсткость — по паспорту виброизолятора). Резину между лапами цилиндра и станиной, если цилиндр несёт нагрузку, не кладут: податливая прокладка вносит перекос
• Шарнирные крепления (задняя проушина CB) — самовыравнивающиеся в плоскости качания, компенсируют динамические смещения
• Компенсаторы соосности (плавающие муфты) на штоке вместо жёстких — снижают боковые усилия на шток при рывках нагрузки

Шумоизоляция

• Глушители на выхлопных портах распределителей — выхлоп основной источник шума пневмопривода; эффект замеряйте на месте
• Звукоизоляционные кожухи вокруг цилиндра — при работе в офисных помещениях или при ночных сменах
• Демпфирование хода в концевых положениях — мягкая остановка вместо «удара» в крышку (для DSBC — варианты P и PPV; PPV — регулируемое пневмодемпфирование)

Как электрически подключить распределитель?

Перед подключением снимите напряжение. Соленоидный распределитель требует подачи питания на катушку. Варианты подключения:

Виды соединений

• Клеммная колодка — провод заводится через сальник, степень защиты сохраняется, если сальник подобран по кабелю
• Разъём Form A (ISO 4400 / DIN 43650) — самый распространённый, 2 или 3 контакта плюс заземление; у 4V по карточке IP65 с разъёмом DIN 43650
• Разъём M12 — используется в автоматике, фиксируется накидной гайкой
• Выводные провода — у исполнения 4V210 в реестре тип катушки «cable». Соединение защищайте герметичной муфтой или клеммником, пайку изолируйте: степень защиты обеспечивает только правильно выполненный ввод

Схема защиты катушки

При снятии напряжения с индуктивной катушки возникает импульс самоиндукции, многократно превышающий напряжение питания. Он сжигает контакты реле и транзисторы ПЛК. Защита:

• Диод обратного хода для DC-катушки — параллельно катушке, катодом к плюсу (анодом к минусу). Поглощает обратный импульс, но замедляет отпускание якоря
• RC-цепочка для AC-катушки — резистор + конденсатор параллельно катушке
• Варистор — универсальная защита, ограничивает напряжение до безопасного уровня

Подробнее: Размеры монтажа ISO 15552 — AM, AA, SS, MM, E.
