Пневматический клапан управления — типы, монтаж и подбор

Клапан управления определяет, КАК подаётся сигнал на переключение пневматической схемы — рукой, ногой, от другого клапана или электрическим импульсом. Ниже — все четыре типа привода с плюсами и минусами, логика проходов (2/2, 3/2, 5/2, 5/3), таблица подбора по пропускной способности Kv на реальных артикулах WAALPC 4V и пример расчёта, за сколько секунд клапан наполнит конкретный цилиндр.

Какие четыре типа привода бывают у клапана управления?

Электромагнитное (катушка 24 В / 220 В)

Сигнал подаёт не рука, а электрический импульс на катушку — стандарт для автоматических циклов. Серия WAALPC 4V, подробный выбор катушки — в статье 24 В против 220 В.

Тот же принцип управления актуален и для седельного клапана с пневмоприводом.

• Плюс: встраивается в автоматический цикл (ПЛК, датчики, счётчик деталей), переключение за миллисекунды
• Минус: нужен источник питания и проводка; во взрывоопасной зоне требует Ex-исполнения катушки

Пневматическое (пилотный сигнал от другого клапана)

Переключение идёт не от электричества, а от воздуха с другого клапана в схеме — типично для последовательной логики без контроллера.

• Плюс: никакой электрики в контуре; допуск узла в опасную зону всё равно определяют по документам на него
• Минус: длина трубки пилотной линии добавляет задержку переключения; сложнее менять логику без перекладки трубок

Ручное (кран, кнопка, педаль)

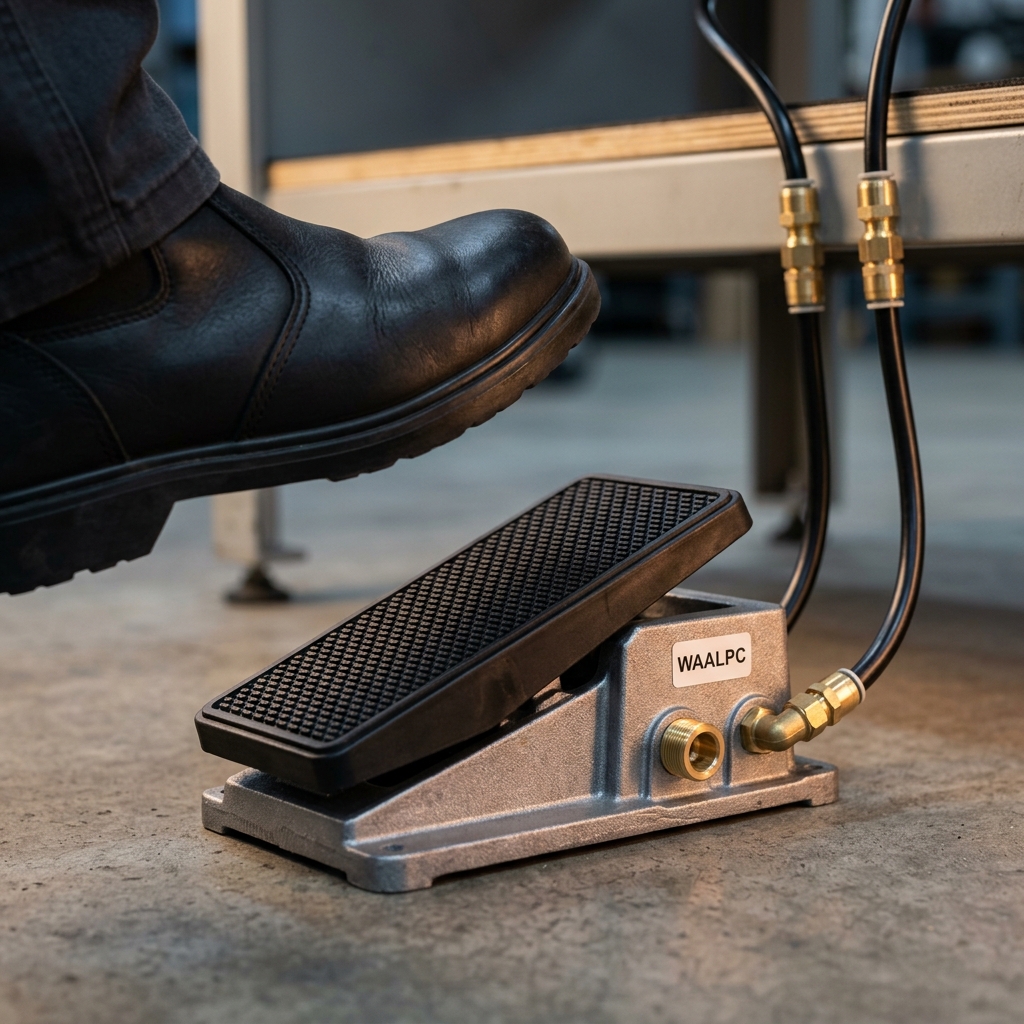

Сигнал подаёт оператор — поворотом ручки, нажатием кнопки или педали. Краны серии HV, ножные педали — совместимый аналог WAALPC.

• Плюс: не нужны ни катушка, ни пилотная линия — самый простой и дешёвый вариант пуска цикла или аварийного сброса
• Минус: зависит от оператора, не встраивается в автоматический цикл без датчика

Механическое (ролик, штырь, кулачок)

Клапан переключает движущаяся часть станка — шток цилиндра, упор, кулачок распредвала. Роликовые/толкательные распределители — серия WAALPC MV (не путать с электромагнитными 4V).

• Плюс: обратная связь о позиции узла без датчика и контроллера, работает в грязных и вибрационных условиях
• Минус: износ ролика/толкателя от механического контакта, точность срабатывания ниже, чем у бесконтактного датчика

Как устроена логика клапана — 2/2, 3/2, 5/2, 5/3?

Цифры означают число ходов (портов) и позиций золотника. Коротко:

• 2/2 — 2 порта, 2 позиции: просто открыт/закрыт, без вывода на атмосферу. Разница с электромагнитным клапаном 2W — в статье 2/2 против 2W.
• 3/2 — 3 порта, 2 позиции: питает одну полость и стравливает её при переключении. Для одностороннего цилиндра или пилотной линии; НО/НЗ разобраны в статье 3/2 — НО vs НЗ.
• 5/2 — 5 портов, 2 позиции: питает то одну, то другую полость двустороннего цилиндра. Маркировка портов и схема подключения — в статье распределитель 5/2.
• 5/3 — 5 портов, 3 позиции: добавлен средний (нейтральный) центр. Центр может быть закрытым (обе полости заперты, шток стоит под давлением) или открытым (обе полости на атмосферу, шток можно сдвинуть рукой) — путать эти два центра нельзя, они дают разное поведение при остановке в середине хода. Разбор — в статье 5/3, закрытый центр.

Полный обзор логики и алгоритм выбора — в статье типы пневмораспределителей; разница моностабильной (1 катушка + пружина) и бистабильной (2 катушки, «помнит» положение) схемы — в статье моно- и бистабильный распределитель.

Что такое пропускная способность Kv и как считать расход?

Kv (коэффициент пропускной способности, м³/ч воды при перепаде 1 бар) показывает, сколько воздуха клапан пропускает в единицу времени. Чем меньше проходное сечение золотника, тем ниже Kv — и тем медленнее наполняется цилиндр. Расход через клапан при входном давлении 6 бар и перепаде на клапане Δp = 1 бар считают по формуле:

Qn ≈ 1078 × Kv, нл/мин (нормальные литры в минуту)

Для перевода в рабочие литры в минуту при рабочем давлении P (бар) делят на (P + 1) — не умножают: Q_раб = Qn / (P + 1).

Таблица подбора: Kv и расход по сериям 4V

листайте таблицу вбок →

Kv — справочные значения серии по типоразмеру корпуса (не зависят от исполнения катушки). Проверить актуальный Kv и полный паспорт конкретного артикула — по запросу перед заказом крупной партии.

Как выглядит пример расчёта для клапана 4V210-08 и цилиндра DSBC-50-200?

Дано: 4V210-08-DC24V (Kv≈0,87), сеть 6 бар, перепад на клапане Δp=1 бар, наполняем переднюю полость DSBC-50-200 (Ø50 мм, ход 200 мм).

1. Расход через клапан: Qn ≈ 1078 × 0,87 ≈ 933 нл/мин.
2. Перевод в рабочие литры при 6 бар: Q_раб = 933 / (6+1) ≈ 133 л/мин ≈ 2,22 л/с.
3. Объём полости цилиндра: V = (π/4) × 50² × 200 = 392 700 мм³ ≈ 0,393 л.
4. Время наполнения: t = V / Q_раб = 0,393 / 2,22 ≈ 0,177 с (без учёта разгона и длины подводящих трубок).

Для сравнения: тот же цилиндр через клапан 4V110-06 (Kv≈0,52) наполнится за t ≈ 0,393 / (1078×0,52/7/60) ≈ 0,30 с — примерно в 1,7 раза медленнее при том же давлении сети. Разница в Kv напрямую превращается в разницу такта цикла.

Что такое ручной пневмораспределитель и какие бывают ряды?

Ручной пневмораспределитель переключается рукой оператора — рычагом или вытяжной ручкой — и не требует ни электропитания, ни управляющего воздуха. В нашем каталоге ручные распределители представлены рядами 4H (5/2 с рычагом), 4R (5/2 с вытяжной ручкой), а также их трёхлинейными вариантами 3H и 3R.

листайте таблицу вбок →

Рабочее давление — 0–0,8 МПа. Подробный разбор кодов, цены и пары — в статье ручные распределители 4H и 4R. Пример: 4H210-08 — 6 000 ₸, в наличии, склад.

Какие типичные ошибки бывают при подборе?

• Путают логику 5/3 закрытого и открытого центра. Закрытый центр держит шток под давлением при остановке, открытый — снимает давление с обеих полостей и позволяет штоку смещаться от внешней нагрузки. Для узла с висящим грузом на середине хода это разное поведение при остановке цикла.
• Берут клапан с недостаточным Kv для расхода цилиндра. Малый Kv не ломает схему, но кратно увеличивает время наполнения полости — цикл станка растягивается, хотя по давлению и логике клапан формально подходит.
• Путают 2/2 (без вывода на атмосферу) с 3/2. Для одностороннего цилиндра с пружинным возвратом нужен именно 3/2 — у 2/2 нет пути стравливания полости, шток не вернётся сам.
• Не учитывают тип привода при выборе среды применения. Электромагнитный клапан без Ex-исполнения катушки — риск во взрывоопасной зоне; там уместнее пневматическое или ручное управление.

Для коротких импульсов воздуха, например продувки фильтров, применяют электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.

Чем отличаются Kv и Cv — разница Kv и Cv.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-50-400, DSBC-50-100, DSBC-125-350.

Какие вопросы чаще всего задают про клапан управления?

Чем электромагнитный клапан управления отличается от пневматического?

Электромагнитный переключается импульсом на катушку (24 В или 220 В) и встраивается в автоматический цикл через ПЛК. Пневматический переключается сигналом воздуха от другого клапана — электричество в контуре не нужно, что важно во взрывоопасных зонах.

Как перевести Kv в реальный расход воздуха?

Qn ≈ 1078 × Kv (нл/мин) при входном давлении 6 бар и перепаде на клапане 1 бар. Чтобы получить рабочие литры в минуту при своём рабочем давлении P (бар), делят Qn на (P + 1).

Какой клапан 4V выбрать для цилиндра DSBC-50?

4V210 (Kv≈0,87) наполняет переднюю полость DSBC-50-200 примерно за 0,177 с при сети 6 бар. Если цикл станка требует более быстрого хода или цилиндр крупнее, берут 4V310 или 4V410 с бóльшим Kv.

Что такое центр 5/3 — открытый или закрытый — и почему это важно?

Закрытый центр запирает обе полости цилиндра при остановке золотника в среднем положении — шток держит позицию под давлением. Открытый центр соединяет обе полости с атмосферой — шток свободен и может сместиться от внешней нагрузки. Путаница между ними меняет поведение узла при остановке в середине хода.

Можно ли поставить клапан с меньшим Kv, чем требует цилиндр?

Технически цилиндр всё равно наполнится — заужение сечения не блокирует поток. Но время наполнения растёт: например, переход с Kv≈0,87 на Kv≈0,52 для одного и того же цилиндра увеличивает время наполнения полости примерно в 1,7 раза.

Нужен ли дроссель вместе с клапаном управления?

Клапан управления задаёт логику (открыто/закрыто, какая полость питается), а скорость движения штока регулируют отдельным дросселем на выходе клапана — это разные функции, и подбор Kv клапана расчёт дросселя не отменяет.
