Звуковая диагностика пневмораспределителя: что значит щелчок, шипение, дребезг и звон

Опытный наладчик пневмоавтоматики многое понимает о распределителе, просто послушав его работу. Резкий чёткий щелчок — норма. Слабый щелчок без хода штока — засор пилотной камеры. Тихое шипение в покое — износ золотника. Низкочастотный гул (около 100 Гц — удвоенная частота сети) — якорь катушки переменного тока не дотягивает до упора или катушка постоянного тока стоит в сети переменного.

Подобрать и купить пневмораспределители в каталоге →

Какие звуки бывают у пневмораспределителя — как выглядит таблица?

листайте таблицу вбок →

Шесть характерных звуков и их источники. Запомните эту таблицу — она ускоряет диагностику.

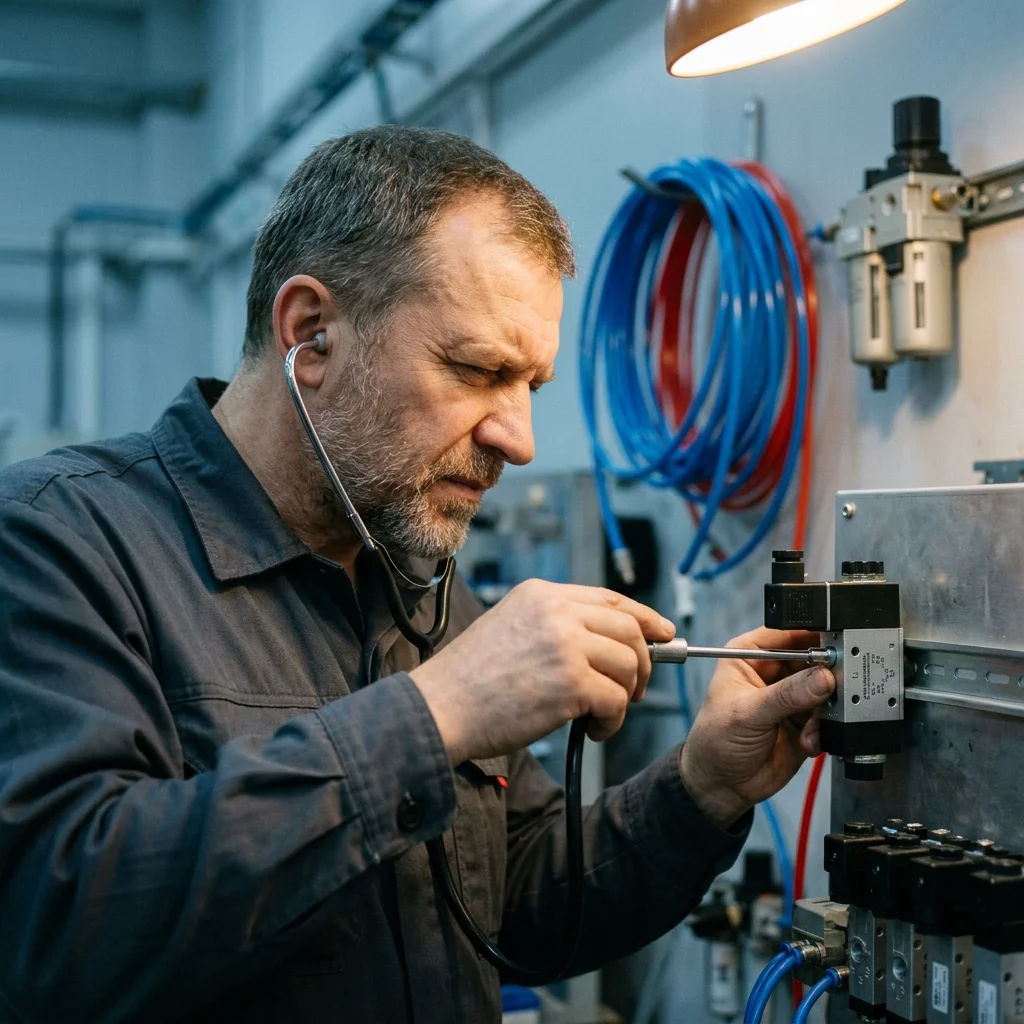

Метод диагностики прост: подойдите к работающему распределителю, отключите соседние шумные потребители (если возможно) и прослушайте корпус с расстояния 20-30 см. Для шумного цеха применяйте механический стетоскоп (фонендоскоп электрика) или его пневматический вариант. Прикладывайте мембрану к корпусу распределителя на крышку катушки и на боковую стенку корпуса золотника — звуки этих двух узлов различаются и помогают локализовать проблему. В материале о ремонте распределителей дальше — общая методика разборки и замены деталей.

Почему резкий чёткий щелчок — это нормальная работа?

Эталонный звук исправного распределителя 4V210-08 на 24V DC — это резкий короткий щелчок очень короткий. Звук образуется в момент втягивания якоря электромагнита: при подаче напряжения катушка создаёт магнитное поле, ферромагнитный якорь резко (за считаные миллисекунды) втягивается в зазор и ударяется о магнитопроводящее ярмо. Этот удар и слышен как щелчок. Сразу после щелчка пилотный клапан открывается, управляющий воздух поступает в торец золотника, и через доли секунды золотник переключается — это уже почти беззвучное скольжение по уплотнённой расточке корпуса.

При нажатии кнопки «ход вперёд» и последующем отпускании вы услышите два щелчка с интервалом, равным длительности нажатия. Первый — на нарастающем фронте сигнала (подача напряжения), второй — на спадающем (снятие, пружина возврата щёлкает якорь обратно). У бистабильного распределителя 4V220 с двумя катушками щелчки разной интенсивности от каждой катушки — это нормально, и они слышны только при переключении.

Если вы слышите ровный чёткий одиночный щелчок и цилиндр идёт в положенную сторону за 0,3-0,8 секунды — распределитель полностью здоров. Никаких действий не требуется. Сроки профилактического обслуживания распределителя задаёт регламент на ваше оборудование: снять, продуть, осмотреть уплотнения. О деталях обслуживания — в материале диагностика отказа электромагнитного клапана.

Почему слабый щелчок без хода штока — это засор пилота?

Если щелчок есть, но более глухой и тихий (заметно тише обычного), а пневмоцилиндр не двигается — катушка втянулась, но управляющий воздух не дошёл до главного золотника. Это засор пилотной камеры. У распределителя серии 4V210 пилотный канал — это тонкое отверстие в корпусе, через которое проходит управляющий воздух от внешнего пилотного канала или внутреннего ответвления от порта 1 на торец золотника. Засоряется этим каналом мелкая пыль, масляный туман и продукты старения уплотнений. При длительной работе канал постепенно перекрывается, и сила пилотного давления на торец становится недостаточной для сдвига золотника.

Дополнительный признак — если рукой слегка ударить по корпусу распределителя в момент подачи сигнала, золотник может сорваться и переключиться. Это значит, что засор есть, но ещё не полный. Перейти к ремонту распределителя нужно в течение текущей рабочей смены, иначе через 1-3 дня канал забьётся полностью, и придётся останавливать линию аварийно.

Лечение засора пилотной камеры — продувка сжатым воздухом 6-8 бар через специальный штуцер или разборка. Распределитель снимается с панели, торцевые крышки откручиваются (2-4 винта с противоположных сторон), пилотные каналы продуваются от внешнего канала к центру золотника, корпус и золотник чистятся ветошью, смоченной в керосине или техническом спирте. Уплотнения NBR заменяются на новые из ремкомплекта (для 4V210 отдельного ремкомплекта в каталоге нет).

Почему шипение в покое — износ уплотнений золотника?

Если распределитель в состоянии покоя (без срабатывания) слышимо шипит со стороны выхлопных портов 3 или 5 — это внутренняя перетечка. Уплотнительные кольца на золотнике (обычно 4-6 манжет из NBR) изношены и пропускают воздух между смежными камерами. Питание из камеры 1 уходит через изношенный зазор в камеру 3 или 5 и сбрасывается через глушитель — отсюда характерное шипение с расстояния 0,5-1 м.

Шипение начинается тихим после первых признаков износа и нарастает при полной потере герметичности. На слух разница между «здоровым» и «шипящим» распределителем заметна на расстоянии 1-2 м даже в шумном цеху. Дополнительный признак — повышенный расход воздуха линии в режиме покоя: утечка через один распределитель мала, но на линии из десятков распределителей потери складываются, нагружают компрессор и поднимают счёт за электричество. Подробнее о потерях через утечки — в материале пневмосистема работает медленно.

Лечится заменой уплотнений золотника: для 4V210 отдельного ремкомплекта в каталоге нет, поэтому при износе распределитель меняют целиком. Если ремкомплект существует для вашей серии, порядок такой: распределитель снимается, золотник вынимается, старые манжеты срезаются, новые надеваются с предварительной смазкой пневматическим маслом ISO VG 32. Если на самом золотнике появились задиры (глубокие риски) — золотник тоже придётся менять, либо распределитель целиком (что часто экономически выгоднее ремонта).

Почему гудит катушка — недотянутый якорь или неверный род тока?

Низкочастотный однотональный гул с частотой около 100 Гц (характерный «мычащий» звук) чаще всего означает одно из двух: якорь катушки переменного тока не доходит до упора (грязь в якорной трубке, пониженное напряжение, треснувшее короткозамкнутое кольцо) или на катушку постоянного тока подан переменный ток. Магнит гудит с удвоенной частотой сети — около 100 Гц. Отдельно — катушка переменного тока на постоянном токе: она не гудит, а молча перегревается.

Сценарий 1: катушка AC в DC-цепи. Катушки переменного тока (AC 110V / 220V) имеют шихтованный магнитопровод из тонких пластин электротехнической стали и относительно небольшое количество витков. При питании постоянным током (например, по ошибке подключили AC-катушку 220V к выходу контроллера 24V DC через выпрямитель) гула нет — она молча перегревается (быстро и необратимо) и сгорает.

Сценарий 2: катушка DC в AC-цепи. Катушки постоянного тока (DC 12V / 24V) имеют сплошной литой сердечник и много витков. При питании переменным током (например, 24V AC от трансформатора без выпрямителя) сердечник перемагничивается с частотой сети, при этом возникает паразитная вибрация — отсюда гул. Катушка не сгорает сразу, но греется, и втягивающее усилие на якорь заметно снижается — золотник может не переключиться при полной нагрузке.

Гул появляется при подаче напряжения и пропадает при снятии. Если катушка ещё не сгорела, замените её на правильный тип катушки согласно маркировке корпуса. Маркировка катушки 4V210 написана на торцевой крышке: «DC 24V» — постоянный 24 В, «AC 220V» — переменный 220 В. Никогда не подключайте катушку к напряжению, отличному от указанного на корпусе.

Почему дребезжит металлический якорь?

Высокочастотная вибрация (высокочастотный) с характерным металлическим «дребезгом» — признак износа якоря электромагнита или его загрязнения. Якорь — это подвижный ферромагнитный сердечник внутри катушки, который втягивается при срабатывании. У исправного распределителя якорь скользит по латунной направляющей втулке без зазора (с малым зазором). При износе втулки в ней появляется зазор, и якорь начинает «гулять» в направляющей — отсюда дребезг.

Второй источник дребезга — попадание стружки, окалины или продуктов износа в зону якоря. Особенно характерно для новых распределителей, к которым подключили старую магистраль с ржавчиной — мелкие частицы выносятся потоком воздуха в распределитель и оседают на полюсе магнита. Якорь не садится плотно в магнитное ярмо, между ним и ярмом остаётся переменный зазор, который пульсирует с частотой сети для AC-катушки и хаотично для DC.

Лечение — разборка и чистка. Открутите катушку (1-2 винта), достаньте якорь, протрите ветошью с керосином, осмотрите рабочие поверхности на риски и сколы. Если на якоре есть видимые повреждения металла (заусенцы, глубокая коррозия) — замените якорь. Если ремкомплекта якоря нет — поменяйте распределитель целиком (4V210-08 стоит 7 200 ₸, ремонт со снятием и установкой занимает время, замена дешевле, чем долгий поиск ремкомплекта).

Что значит тихий глухой щелчок без воздуха в системе?

Этот звук специфичен для пневмопилотных распределителей (которые используют не электромагнит, а внешний управляющий воздух для перемещения золотника). При подаче управляющего сигнала вы слышите слабый «глухой» щелчок, но цилиндр не двигается. Причина — недостаточное давление пилотной линии. У пневмоуправляемых распределителей (у нас это серия 4A, например 4A210) минимальное давление управления указано в карточке серии; ниже этого порога золотник не сдвинется. Чаще всего такая ситуация возникает в утренний пуск, когда магистраль ещё не наполнилась полностью после ночного простоя, или при засоре фильтра БПВ.

Проверьте манометр на блоке подготовки воздуха — должно быть 6,0-6,3 бар. Если меньше 4,5 бар — давления может не хватить даже для главного потока, не говоря о пилотном. Проверьте дополнительно: открыт ли запорный кран в магистрали, не пережата ли пилотная трубка, не отсутствует ли перемычка между основным портом 1 и пилотным каналом 14 (у моделей с внутренним пилотным управлением — это короткая трубка или внутренний канал в корпусе).

У электромагнитных распределителей с пневмопилотом (электропневмопилот) проверьте, что катушка соленоида также щёлкает звонко, а не глухо — это означает, что электропилотный клапан исправен. Если глухой щелчок есть от обоих узлов (соленоид + золотник), но движения нет — давление основной линии недостаточное.

Как по звуку определить причину, инструмент и действие — как выглядит сводная таблица?

листайте таблицу вбок →

Что делать, если распределитель решено менять, а не ремонтировать?

Описанные симптомы проявляются у распределителей разных производителей; отличаются конструкция пилотного узла и доступность ремкомплекта. Если оригинальных уплотнений нет, а линия стоит, имеет смысл рассмотреть замену корпуса целиком на совместимый аналог с тем же присоединением. Для конкретного импортного кода (Festo и других) пару называем только по полному артикулу.

Логика подбора простая: серии WAALPC 3V/4V — это корпусные распределители с резьбовыми портами (G1/8–G1/2), маркированными по той же нумерации портов ISO 11727, что и у Festo (1=P, 2/4=рабочие, 3/5=выхлоп). Тип резьбы может отличаться: у 4V/3V — G, у многих импортных распределителей — Rc (PT) или G, поэтому при замене сверяйте резьбу и при несовпадении берите переходники. Расход Qn ≈560–2630 нл/мин, давление управления 1,5–8 бар. Катушки доступны в исполнениях 24V DC, 110V AC и 220V AC — это помогает подобрать напряжение под вашу линию и снимает риск повторить ошибку «AC в DC-цепи» из таблицы выше.

Если по результатам прослушивания распределитель действительно надо менять, а не ремонтировать — пришлите перечень артикулов на инженерный подбор, срок для типового списка — один рабочий день; форма и регламент описаны на странице подбор аналога импортной пневматики.

Какие типичные ошибки бывают при звуковой диагностике?

• Приняли нормальный гул AC-катушки за неисправность. Любая AC-катушка переменного тока в норме слегка гудит — это нормальное явление электромагнита переменного тока. Если интенсивность гула стабильна, корпус не перегревается — катушка исправна. Гул считается неисправностью, только если он громкий и сопровождается перегревом.
• Поторопились со разборкой при шипении. Шипение может быть и от соседнего распределителя или от глушителя на порте 3-5 — проверьте, что шум идёт именно от корпуса этого распределителя, приложив стетоскоп.
• Слушают распределитель в шумном цеху без стетоскопа. При сильном фоновом шуме тихие звуки распределителя не слышны. Применяйте механический стетоскоп или направленный микрофон.
• Подмена щелчка от другого узла. На многоместной плите распределителей звук от соседнего узла слышен почти так же, как от диагностируемого. Локализуйте источник прикладыванием стетоскопа к каждому распределителю по очереди.
• Игнорируют дребезг как «нестрашный». Дребезг — это уже механический износ. Дребезг — признак развивающейся неисправности: распределитель может отказать, планируйте замену заранее.
• Подключают катушку 220V AC «попробовать» к 24V DC. Никогда не пробуйте — катушка быстро и необратимо сгорает. Перед подключением сверьте маркировку на торцевой крышке с напряжением в цепи.
• Не учитывают температуру. При перегреве распределителя уплотнения деградируют и начинают пропускать. Если шипение появилось после повышения нагрузки — может быть локальный перегрев, не износ как таковой.

По теме: Как проверить электромагнитный клапан мультиметром — прозвонка катушки, нормы сопротивления по напряжению, калькулятор исправности.

Как защитить катушку 24 В от выбросов напряжения — защита катушки 24 В DC.

Что из каталога пригодится при замене распределителя?

• 4V210-08-DC24V — 7 200 ₸, распределитель 5/2 с катушкой 24 В, в наличии, склад.
• 4V220-08-DC24V — 11 000 ₸, двухкатушечный (бистабильный) вариант, в наличии, склад.
• AW2000-02 — 8 000 ₸, фильтр-регулятор перед распределителем: чистый воздух с нужным давлением управления, в наличии, склад.
• AR2000-02 — 5 400 ₸, регулятор давления, в наличии, склад.
• PSLB-02 — 300 ₸, глушитель на выхлопные порты 3 и 5, в наличии, склад.

Подобрать по теме

Какие материалы пригодятся ещё?

• Ремонт пневмораспределителя 5/2 и 3/2
• Диагностика отказа электромагнитного клапана
• Типы пневмораспределителей — что выбрать
• Пневмосистема работает медленно — 7 шагов
• Перепады давления в пневмосистеме
• Распределитель 2/2 и соленоид 2W
• Распределители 5/2 в каталоге

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Пневматические распределители, 4V220-08.

Какие вопросы чаще всего задают про звуковую диагностику распределителя?

Почему пневмораспределитель свистит, когда катушка не запитана?

Свист в обесточенном состоянии — это признак внутренней перетечки через изношенные уплотнения золотника. Воздух из порта питания 1 уходит мимо манжет в выхлопные порты 3 или 5 и сбрасывается через глушитель. Громкое шипение — серьёзный износ, требует замены ремкомплекта уплотнений или распределителя целиком. До замены воздух теряется в простое, это нагружает компрессор.

Гул катушки распределителя — норма или поломка?

Зависит от типа катушки. AC-катушки (110V / 220V переменного тока) в норме слегка гудят с частотой 100 Гц (удвоенная частота сети 50 Гц) — это нормальный звук работы шихтованного магнитопровода. Если гул стабильный и корпус не перегревается — всё в порядке. DC-катушки (12V / 24V постоянного тока) гудеть НЕ должны: при подаче DC они работают почти бесшумно. Если DC-катушка гудит — это значит, что на неё подан переменный ток вместо постоянного (отсутствует выпрямитель в цепи), катушка греется и должна быть немедленно отключена.

Какие звуки распределителя — повод срочно остановить линию?

Сильный гул в сочетании с заметным перегревом корпуса — катушка горит, нужно срочно отключить. Сильное шипение со стороны выхлопа — большая перетечка, либо нужен срочный ремонт, либо линия не сможет держать давление. Резкий металлический скрежет — заклинило золотник, дальнейшее срабатывание приведёт к поломке. Все остальные нештатные звуки (слабый щелчок, дребезг, тихое шипение) — повод спланировать ремонт на ближайшем плановом ТО, но останавливать линию срочно не нужно.

Можно ли использовать обычный стетоскоп врача для диагностики распределителя?

Можно, но не оптимально. Врачебный стетоскоп рассчитан на звуки сердца и лёгких, а не на вибрации корпуса. Лучше применять механический стетоскоп для автомехаников или электриков — у него металлический наконечник, который чётче передаёт высокочастотные вибрации от корпуса. Продаются в магазинах инструмента. Профессиональный пневматический стетоскоп — ещё лучше, особенно для шумного цеха.

Что значит, если распределитель щёлкает, а воздух не идёт совсем?

Возможны четыре причины. Первая — нет давления в магистрали (проверьте манометр на БПВ). Вторая — закрыт запорный кран (откройте). Третья — засор фильтра БПВ до полного перекрытия потока (замените картридж). Четвёртая — у пневмопилотных моделей не проложена пилотная перемычка между портом 1 и пилотом 14 (проверьте схему и наличие внутреннего канала). Электрический щелчок катушки — это только первый этап срабатывания, без воздуха золотник никуда не сдвинется даже при исправной электрической части.
