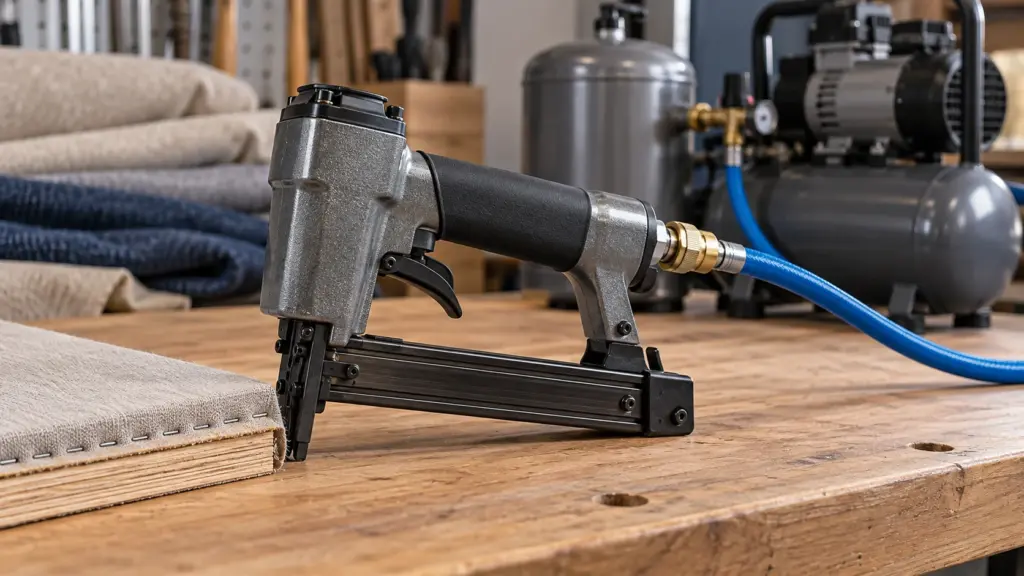

Какой компрессор нужен для пневмостеплера: расход воздуха и подбор

Краткий ответ: для мебельного пневмостеплера в расчётном примере ниже нужен компрессор с реальной отдачей от 72 нл/мин — тогда по расчёту дефицита нет, и отдельный ресивер сверх штатного не нужен. Если же в цехе стоит компрессор с реальной отдачей около 40 нл/мин, ресивер нужен от 30 л.

Вступление полностью

Это средний расход 55 нл/мин при темпе 100 скоб в минуту плюс запас 30 %; проход без пауз — 40 секунд, допустимая просадка давления — 0,5 бар, рабочее давление сети — 6,3 бар. Табличная «производительность на 6 бар» на корпусе компрессора часто завышена: реальная отдача небольшого однопоршневого компрессора бывает около 40 нл/мин, и тогда ресивер нужен обязательно. В магазине на поршневых компрессорах обычно указана производительность по всасыванию — реальная отдача на 25–35 % ниже, поэтому под этот пример берут модель от 110 л/мин по входу (реальная отдача около 72–82 нл/мин) — со штатным ресивером, запас по объёму лишь сглаживает пуски. Ресивер от 30 л считают для слабого компрессора с отдачей около 40 нл/мин: 24-литрового ему мало.

Оснащение линии воздуха: регуляторы AR — от 3 000 ₸, блоки подготовки AC — от 8 340 ₸, фитинги PC — от 240 ₸, пневмотрубки PU. Подбор компрессора считают по расходу, указанному ниже.

Какой компрессор нужен для пневмостеплера?

Средний расход степлера — это объём воздуха на один выстрел, умноженный на темп. По оценке статьи, для скобы широкой короны объём выстрела — около 0,55 л при рабочих 6,3 бар (порядок величины, паспортов нет). Компрессор берут по этому среднему расходу с запасом 20–50 %:

Темп, скоб/мин	Средний расход, нл/мин	С запасом 30 %, нл/мин
20	11	14
60	33	43
100	55	72

Ресивер не заменяет производительность: он покрывает нехватку только на время непрерывного прохода, а между проходами должен пополняться. Формулу объёма ресивера и полный расчёт смотрите ниже.

Пневмостеплер тратит воздух не потоком, а порциями — как и пневматический нейлер, а не как гайковёрт или продувочный пистолет: один объём свободного воздуха на каждый удар. Скоба легче и тоньше гвоздя, энергия одного выстрела ниже — но темп у мебельного степлера выше: 60-100 скоб в минуту против 20-60 выстрелов у нейлера, на верхней границе диапазонов в 1,7 раза (100 против 60). При широкой короне (0,55 л на выстрел при рабочих 6,3 бар) и максимальном темпе 100 скоб/мин это 55 нл/мин — уже больше, чем у чистового нейлера на его типичном темпе 60 выстр/мин (51 нл/мин), хотя энергия одного выстрела скобы, по грубой оценке, примерно в 1,5 раза ниже (0,55 и 0,85 л — оценки по порядку величины, паспортов нет).

Отсюда правило подбора: компрессор считают, как и для другого импульсного инструмента, по среднему расходу с запасом 20-50 %, а ресивер — по длине непрерывного прохода скобами без пауз и допустимой просадке, а не по одному выстрелу. Ресивер только покрывает дефицит на время прохода: средний расход за смену компрессор всё равно должен обеспечивать. У степлера, в отличие от нейлера, такой проход — обычное дело: строчка скоб по кромке задней стенки шкафа или обивке спинки стула легко тянется 30-50 секунд без остановки, и именно это, а не единичный выстрел, определяет объём буфера. Формула и расчёт — ниже. Для самого тяжёлого ударного инструмента компрессор подбирают строже — расход воздуха пневматического отбойного молотка.

Почему степлер расходует воздух иначе, чем нейлер и гайковёрт?

Это четвёртая статья цикла о расходе воздуха ручным пневмоинструментом — после нейлера, гайковёрта и продувочного пистолета. У каждого — свой характер расхода, и степлер стоит ближе всех к нейлеру: оба берут воздух не потоком, а порциями на каждый удар. Разница — не в механике, а в темпе и в том, как долго инструмент работает без пауз.

листайте таблицу вбок →

По скважности степлер и нейлер — близнецы: клапан открыт доли процента времени. Но у нейлера пауза между выстрелами почти всегда есть — плотник переставляет заготовку. У степлера при обшивке кромки или строчке ткани пауз нет вообще: это меняет расчёт ресивера, а не компрессора — разбор ниже, в разделе о ресивере.

Как рассчитать объём одного выстрела скобы в нл/мин?

Камера бойка степлера — конструктивно фиксированный объём. При выстреле сжатый воздух из камеры расширяется в атмосферу, и по закону Бойля—Мариотта объём свободного (нормального) воздуха на один выстрел равен объёму камеры, умноженному на отношение абсолютного давления магистрали к атмосферному, — тот же принцип, что и у нейлера, и у сопла продувочного пистолета. Сам нормальный литр (нл) и его связь с нм³/ч разобраны отдельно — см. нм³/ч: что это за единица.

Скоба тоньше гвоздя и легче, а камера бойка под неё — соответственно меньше. Для расчёта берём два класса: узкая корона (декоративная обивка, тонкая ткань, поролон, лёгкий картон — где важен небольшой след от скобы) и широкая корона (крепление ДСП, фанеры, каркасных элементов — где нужна большая держащая сила). Точных паспортных цифр расхода на выстрел производители пневмостеплеров, как правило, не публикуют — как и с нейлером, это инженерная оценка по порядку величины, а не характеристика конкретной модели:

• Узкая корона — около 0,35 л свободного воздуха на выстрел при 6,3 бар;
• Широкая корона — около 0,55 л на выстрел при тех же 6,3 бар.

Для ориентира: у зарубежных производителей потребление пневмостеплеров указывают диапазоном порядка 0,3-2 куб.фут/мин (примерно 8,5-57 л/мин) — значения ориентировочные, а темп и давление, к которым они отнесены, неизвестны. Поэтому попадание наших 10,5-55 нл/мин в эту вилку не считается проверкой — это лишь порядок величины.

Как расход степлера зависит от темпа забивки?

Как и у нейлера, таблица переводит объём одного выстрела в средний расход при трёх ориентирах темпа — 30, 60 и 100 скоб в минуту, — чтобы не пересчитывать формулу для своей интенсивности работы каждый раз.

листайте таблицу вбок →

Даже верхняя строка на максимальном темпе — 55 нл/мин — в 7-8 раз ниже среднего расхода пневмогайковёрта под нагрузкой (424 нл/мин) и продувочного пистолета с соплом от Ø3 мм (435 нл/мин). Компрессору эти цифры дадутся легко. Но по сравнению с ближайшим родственником — нейлером — картина другая: 55 нл/мин на максимальном темпе широкой короны уже выше, чем 51 нл/мин у чистового нейлера на его типичном темпе 60 выстр/мин. Разбор — в следующем разделе.

Почему при меньшей энергии выстрела расход степлера догоняет нейлер?

Энергия удара грубо растёт с объёмом камеры (это оценка: на неё влияют также ход и площадь поршня). Объём свободного воздуха на выстрел у широкой короны (0,55 л) примерно в 1,5 раза меньше, чем у чистового нейлера (0,85 л), а у узкой (0,35 л) — в 2,4 раза; при одном давлении это те же отношения, что у объёмов камер, поэтому энергия одного удара, скорее всего, ниже. Но расход воздуха считается не по энергии одного выстрела, а по произведению объёма на темп, а темп у степлера — 60-100 скоб/мин против 20-60 выстр/мин у нейлера. Меньший множитель на больший темп в итоге даёт сопоставимый или даже больший результат.

Мгновенный расход в момент самого удара у степлера тоже высокий, хоть и ниже, чем у нейлера: ход бойка короче и легче, допущение автора о времени открытия клапана — около 5 мс (источника нет; у нейлера принято 7-8 мс, боёк массивнее и ход длиннее). При темпе 100 скоб/мин клапан открыт всего 100 × 0,005 с = 0,5 с из 60 — скважность около 0,8 %, той же величины, что и у нейлера на его максимальном темпе. Отсюда мгновенный расход широкой короны: 0,55 / 0,005 = 110 л/с, или около 6 600 нл/мин в пересчёте на минуту — оценка при допущении 5 мс, иллюстрация того, зачем нужен локальный буфер, а не паспортное требование к компрессору. Соотношение «пик / среднее» здесь — 6 600 / 55 ≈ 120, почти то же самое, что и у нейлера на его темпе (≈125). Оба инструмента — импульсные в одном порядке величины; катастрофически разные у них не пики, а то, сколько времени подряд эти импульсы идут без остановки — разбор в следующем разделе.

Что закрывает ресивер при высоком темпе, а что нет?

Формула объёма ресивера — та же, что применяется для нейлера и гайковёрта:

Обозначение	Что это
V	Объём ресивера, л
T	Длительность непрерывного прохода скобами подряд, мин — не одного выстрела
C	Дефицит подачи: расход инструмента при темпе прохода минус реальная отдача компрессора, нл/мин
Pa	Атмосферное давление, ≈1 бар абс.
P1−P2	Допустимая просадка давления в сети, бар

V = T × C × Pa / (P1 − P2)

Ключевое отличие степлера от нейлера — не в C и не в пике, а в T. У нейлера непрерывная серия — это забивка листа обшивки, 20-30 выстрелов подряд, обычно 15-30 секунд. У степлера непрерывный проход без пауз — рядовая ситуация: строчка скоб по кромке задней стенки шкафа или по шву обивки тянется 30-50 секунд, потому что рука движется вдоль детали, а не переставляет заготовку между ударами. Более долгий проход требует большего T в формуле — а значит, больший ресивер может понадобиться даже при заметно меньшем среднем расходе и дефиците C, чем у нейлера. Ресивер гасит короткий пик и покрывает дефицит на время прохода — компрессор такой пик не гасит физически. Но ресивер не подменяет производительность: между проходами он должен восполниться, а средний расход за цикл работы компрессор обязан обеспечить. Числа на конкретном примере — в разделе «Расчёт на реальном примере» ниже; свои значения — в калькулятор объёма ресивера.

Какое давление нужно под скобу для ДСП, массива, мебельной ткани?

У степлера, в отличие от нейлера, рабочее давление сильнее зависит от материала — узкая корона и деликатная обивка не прощают избытка так же легко, как массив прощает недостаток. Диапазон ниже — обобщение по зарубежным производителям пневмостеплеров (рабочий диапазон в целом 4,5-8,3 бар, или 65-120 psi), не паспорт одной модели:

Материал / тип скобы	Давление	Почему
Мебельная ткань, тонкий поролон, картон (узкая корона)	4,5-5,5 бар	выше — риск прорыва короной ткани или поролона: скоба должна прижать материал, а не прорезать его
ДСП, МДФ, фанера (узкая или широкая корона по длине ножки)	5,5-6,3 бар	стандартный рабочий диапазон, скоба садится заподлицо за один цикл
Массив твёрдых пород, многослойная фанера (широкая корона, длинные ножки)	6,3-7,0 бар, у части моделей до 8,3	плотная древесина требует запаса энергии на полное внедрение ножек без «недобития»

Практический вывод: одна и та же настройка регулятора «на всё» — типичная ошибка (разбор ниже). Для деликатной обивки после массива регулятор нужно снижать, а не оставлять на верхней границе «про запас».

Что происходит при просадке давления — почему скоба не добивается?

Если давление на входе в степлер просаживается ниже рабочего минимума, боёк не успевает разогнаться до конца хода — скоба остаётся не добитой: корона (спинка скобы) торчит над поверхностью вместо того, чтобы уйти заподлицо. На видимом шве обивки это не только эстетический брак — торчащая скоба цепляет ткань и режет руки при дальнейшей работе.

Характерный признак — как и у нейлера, не постепенное, а ступенчатое ослабление: первые скобы в проходе садятся ровно, а ближе к концу длинного шва корона начинает выступать. Это почти всегда значит, что ресивер или реальная отдача компрессора взяты без запаса под самый длинный непрерывный проход, который реально случается в работе, а не под усреднённый паспортный темп. Обратная ошибка — завышенное давление под деликатный материал (см. таблицу выше): тогда корона, наоборот, прорезает ткань или проламывает поролон, хотя формально «недобития» нет.

Решение по порядку: (1) сократить длину непрерывного прохода, если это возможно по технологии; (2) пересчитать ресивер и реальную отдачу компрессора по формуле выше, а не полагаться на табличку «6 бар» на корпусе; (3) проверить, не стоит ли на длинной трассе тонкий шланг с внутренним каналом 3-4 мм (раздел ошибок); (4) держать давление регулятора под конкретный материал, а не «с запасом на всё».

Какая подготовка воздуха нужна — смазка по паспорту и влагоотделитель?

Механизм степлера — тот же поршень-боёк с резиновыми уплотнениями, что и у нейлера, только меньшего размера. Смазка по паспорту: несколько капель масла для пневмоинструмента в штуцер перед сменой и пара холостых прокачек, либо маслораспылитель в линии — решает инструкция конкретной модели (многие степлеры выпускают с расчётом на работу без масла). Есть и обратная сторона: масляный туман из линии оседает на светлой обивке, поэтому при работе по ткани смазку подают каплями вручную, а не из маслораспылителя. Тип и норму масла под интервал смазки можно свериться в калькуляторе подбора смазки.

Второй элемент подготовки воздуха для степлера часто пропускают — влагоотделение (какой влагоотделитель для компрессора лучше). Базовый фильтр в составе БПВ у самого инструмента рассчитан на тонкую очистку и работает на небольшом объёме, а не на приём бросков конденсата целиком: если компрессор без осушителя и без отдельного слива, крупные капли воды и масляный туман от компрессора долетают до степлера при плохой погоде или в неотапливаемом цехе зимой. Итог — коррозия бойка, залипание клапана, ржавые разводы на светлой ткани обивки. Оптимальная схема — два рубежа: фильтр-влагоотделитель сразу после ресивера (снимает основную массу конденсата на входе в разводку) и БПВ у самого степлера (тонкая очистка, регулятор давления и, если паспорт требует смазки, маслораспылитель).

Как выглядит расчёт на реальном примере?

Задача: сборка мебельного корпуса, скобами широкой короны крепится задняя стенка из ДСП по периметру фальца, непрерывный проход без пауз. Магистраль от компрессора до верстака — 8 м, рабочее давление сети 6,3 бар. Темп в проходе — 100 скоб/мин, длительность непрерывного прохода T = 40 с = 0,667 мин — реалистичная длина шва для задней стенки среднего шкафа.

• Средний расход. Объём выстрела широкой короны 0,55 л. При темпе 100 скоб/мин: 0,55 × 100 = 55 нл/мин.
• Компрессор по правилу. Нужная отдача с запасом 30 % (внутри принятого диапазона 20-50 %): 55 × 1,3 ≈ 72 → берём компрессор с реальной отдачей от 72 нл/мин. Частая ошибка на практике — в цехе уже стоит компактный однопоршневой компрессор, выбранный по табличке «6 бар» на корпусе, а не по реальной отдаче; в жизни она часто оказывается около 40 нл/мин.
• Ресивер по формуле. Дефицит C = 55 − 40 = 15 нл/мин (отдача 40 нл/мин — допущение для примера). Допустимую суммарную просадку до инструмента примем 0,5 бар (допущение): скобы по одному шву должны сесть на одинаковую глубину, заметная на глаз ступенька в середине недопустима. Потеря в трубке (следующий пункт) ≈0,09 бар, на буфер остаётся ≈0,4 бар. Pa ≈ 1 бар. V = 0,667 × 15 × 1 / 0,41 ≈ 25 л — теоретический минимум. С практическим запасом берём ресивер от 30 л.
• Сравнение с нейлером. В примере из статьи о нейлере на единицу дефицита подачи требовалось V/C = 60/72 ≈ 0,83 л на 1 нл/мин. Здесь V/C = 25/15 ≈ 1,7 — почти вдвое больше ресивера на единицу дефицита, хотя сам дефицит скромнее. Причина не в «прожорливости» степлера, а в том, что проход дольше (40 с против 30 с серии у нейлера, ×1,33) и запас на просадку меньше (≈0,4 против ≈0,6 бар, ×1,5) — вместе это даёт множитель около 2.
• Трубка. Диаметр в артикуле наружный, считать надо по внутреннему. На 8 м при среднем расходе 55 нл/мин PU0850 (Ø8×5, внутренний 5 мм) теряет ≈0,09 бар, PU0640 (Ø6×4, внутренний 4 мм) — ≈0,24 бар, то есть почти половину допустимых 0,5 бар. Гибкий шланг с внутренним каналом 3 мм на 30 м (смотанная катушка) по расчёту теряет больше 5 бар — рабочее давление до степлера просто не дойдёт; с внутренним 5 мм на 30 м — ≈0,3 бар. Расчёт — по уравнению Дарси—Вейсбаха для гладкой трубы и среднему расходу (допущение); свой случай — калькулятор потерь давления и подбор диаметра трубки.
• Подготовка воздуха. QSL-08 сразу после ресивера снимает основной конденсат, БПВ BFC2000-G14 (G1/4″, фильтр+регулятор+маслораспылитель) у степлера — маслораспылитель включают, если паспорт степлера требует смазки (по светлой ткани — смазка каплями вручную).

Что купить под степлер — как выглядит спецификация?

Комплект под расчёт выше: влагоотделитель у ресивера, БПВ с маслораспылителем у поста, магистраль 8 м, трубка Ø8×5 мм, резьба G1/4″-R1/4″ по цепочке. Каждый артикул ведёт на карточку. Цены каталога.

листайте таблицу вбок →

Порт БПВ и QSL — цилиндрическая резьба G1/4″, а цанговый штуцер PC08-02 — коническая R1/4″; штатное сочетание пневматики, по карточке PC08-02 герметизация идёт конусом резьбы, без подмотки (при необходимости — анаэробный герметик). Быстроразъём — обязательно пара розетка+штекер: розетка садится на нитку у поста, штекер — на инструмент (резьбу входа степлера сверьте со штекером: NPT и трубная резьба несовместимы). Компрессор и ресивер в спецификацию не входят — это отдельное оборудование, не наш товар, но именно под него дана формула и числа выше. Масло для маслораспылителя — расходник, пополняется отдельно, не входит в комплект.

Как обеспечить безопасность — быстроразъём, давление, сброс?

• Сброс давления. Перед расстыковкой быстроразъёма, извлечением застрявшей скобы и заправкой магазина воздух отключают и сбрасывают давление; палец на спуске при подключении шланга не держат.
• Давление не выше паспортного. Диапазон берут из паспорта степлера; регулятор с манометром на посту обязателен — сеть от компрессора часто выше.
• Пропажа воздуха. Без воздуха степлер не стреляет; при возврате давления спуск должен быть отпущен.
• Шланг. Расстыкованный под давлением шланг бьёт хлыстом: розетку у поста закрепляют, трубку не оставляют под натяжением.
• Один блок на пост. Если у двух рабочих разные материалы и давления, каждому нужен свой регулятор — общий регулятор с тройником сбивает настройку соседа.
• Защита. Очки и защита слуха — по инструкции инструмента. Ресивер — сосуд под давлением: предохранительный клапан, слив конденсата, требования Федеральных норм и правил для оборудования под избыточным давлением (приказ Ростехнадзора № 536); воздушный ресивер с произведением давления (МПа) на вместимость (м³) не более 1,0 учёту в Ростехнадзоре не подлежит (п. 223).

Какие типичные ошибки бывают при подключении пневмостеплера?

• Тонкий шланг и наружный диаметр. Ø6×4 — это внутренний канал 4 мм: на 8 м он уже теряет ≈0,24 бар, а гибкий шланг с каналом 3 мм на 20-30 м съедает большую часть рабочего давления. Считайте по внутреннему диаметру (расчёт в разделе выше).
• Отсутствие влагоотделителя. Один БПВ у инструмента не рассчитан на приём бросков конденсата целиком — без отдельного фильтра-влагоотделителя сразу после ресивера крупная влага долетает до бойка: коррозия механизма, залипание клапана, ржавые пятна на светлой обивке.
• Компрессор «6 бар» без запаса. Цифра давления на корпусе компрессора — не то же самое, что реальная отдача в нл/мин. Компактный однопоршневой компрессор может держать 6 бар на манометре и при этом не успевать восполнять расход при длинном непрерывном проходе — итог тот же, что при маленьком ресивере: давление проседает к концу шва.
• Одна настройка давления на все материалы. Давление, выставленное под массив, прорезает тонкую ткань или проламывает поролон; давление под деликатную обивку не добивает скобу в ДСП. Регулятор на БПВ существует именно для того, чтобы перестраивать давление под материал, а не держать одно значение «с запасом на всё».

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Ресиверы воздушные, Пневмоприводы.

Какие вопросы чаще всего задают про пневмостеплер?

Сколько воздуха реально расходует пневмостеплер?

Зависит от короны и темпа. Узкая корона (обивка, ткань) — около 0,35 л на выстрел при 6,3 бар, широкая (ДСП, каркас) — около 0,55 л. При темпе 100 скоб/мин это 35 и 55 нл/мин соответственно. Мгновенный расход в момент самого удара — на два порядка выше среднего, около 6 600 нл/мин для широкой короны.

Почему степлер с меньшей энергией выстрела расходует почти как нейлер?

Потому что расход считается не по энергии одного удара, а по произведению объёма камеры на темп. У степлера объём на выстрел примерно в 1,5 раза меньше, чем у чистового нейлера, но темп забивки в 1,5-2 раза выше — итоговый расход на максимальном темпе (55 нл/мин) оказывается даже выше, чем у нейлера на его типичном темпе (51 нл/мин).

Какой ресивер нужен для степлера при непрерывной строчке скоб?

Зависит от длины непрерывного прохода и реальной отдачи компрессора, а не от паспортного расхода одного выстрела. В примере в статье — проход 40 секунд при 100 скоб/мин широкой короной и компрессоре с отдачей 40 нл/мин (допущение) даёт минимум около 25 л при допустимой просадке 0,4 бар на буфер, на практике берут от 30 л. Для одиночных редких выстрелов хватает штатного бака компрессора.

Какое давление нужно для скоб по ДСП, массиву и ткани?

По обобщённым данным зарубежных производителей (не паспорт одной модели): ткань и тонкий поролон — 4,5-5,5 бар, ДСП и фанера — 5,5-6,3 бар, массив твёрдых пород — 6,3-7,0 бар (у части моделей до 8,3). Одна настройка на все материалы — типичная ошибка: либо прорезает деликатный материал, либо не добивает скобу в плотную древесину.

Нужна ли смазка степлеру и почему её нельзя подавать «всегда»?

Механизм — поршень-боёк с резиновыми уплотнениями, как у нейлера. Нужна ли смазка и в каком виде, решает паспорт модели. Маслораспылитель в линии оставляет масляный туман, который пачкает светлую обивку — по ткани смазывают каплями вручную. Гайковёрты смазки, как правило, тоже требуют; вывод «гайковёрту не нужно» неверен.

Почему скоба не добивается, хотя компрессор работает?

Чаще всего — просадка давления на входе к концу длинного непрерывного прохода: ресивер или реальная отдача компрессора взяты без запаса под самый длинный шов, который реально случается в работе. Признак — первые скобы садятся ровно, ближе к концу шва корона начинает выступать.

Можно ли использовать тонкую трубку Ø6 мм для степлера?

Диаметр в артикуле наружный: у PU0640 (Ø6×4) канал 4 мм, на 8 м потеря ≈0,24 бар при 55 нл/мин; PU0850 (Ø8×5) — ≈0,09 бар. Выбирайте по внутреннему диаметру и длине трассы.
