Тестораскаточная машина своими руками: пневмопривод и расчёт

«Тестораскаточная машина» чаще всего означает вальцовый станок — два вала крутятся навстречу друг другу и прокатывают тесто, как бельевой каток. Но для лепёшки, лаваша, тортильи или пельменного пласта прокатка не нужна: тесто расплющивают нажимом плоской платформы. Это пневматический пресс: цилиндр давит с расчётным усилием 170–434 Н (Ø20–32 мм при 6 бар, формула F = p·A · 0,9 — допущение о потерях на трение), а контур можно собрать без масляного тумана в линии. Хватит ли этого усилия конкретному тесту, показывает только пробная раскатка: паспортных данных по сопротивлению теста нет.

Краткий ответ: как устроена пневматическая тестораскаточная машина

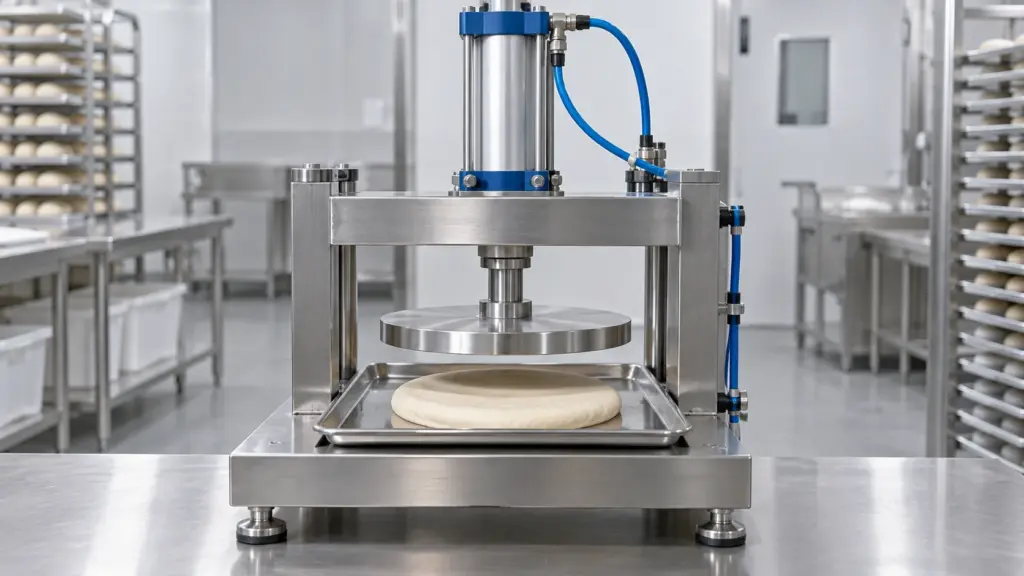

Пневматическая тестораскаточная машина — это не вальцы, а пресс: пневмоцилиндр вертикально давит плоской платформой на шарик теста и расплющивает его в лепёшку за один ход. Ход цилиндра занимает доли секунды, но время растекания теста зависит от его вязкости и толщины диска — для тонкого диска нужна выдержка под нагрузкой (секунды, подбирается опытом). Усилие считается по формуле F = p·A·0,9, где p — рабочее давление (обычно 6 бар), A — площадь поршня, 0,9 — допущение о потерях на трение уплотнений (R ≈ 10 %). Для цилиндра Ø32 мм это 434 Н при 6 бар — реальный расчёт на артикуле DSNU-32-75-P-A ниже; цена этого цилиндра — 19 080 ₸. Составы двух комплектов (ручной и автоматический с тандемом и датчиками) и цены позиций — в разделе про спецификацию.

Зачем пневматика в тестораскаточной машине для пищевого цеха

У пневмопривода в пищевом производстве три практических довода. Первый: сжатый воздух не искрит и не греется под нагрузкой, а электрика в этой схеме сведена к катушке распределителя и датчикам в отдельном шкафу. Мыть машину водой можно, но по паспортам компонентов: у DSNU гильза из нержавеющей стали, а крышки — из анодированного алюминия, который разрушают щёлочи и кислоты; стойкость к моющим средствам в карточках не заявлена. Второй: цилиндр DSNU собирается с заводской смазкой в уплотнениях и при чистом сухом воздухе работает без масляного тумана, поэтому маслораспылитель в линии тестораскаточной машины не нужен и не ставится. Третий: по расходу воздуха для этой задачи пневматика недорога — цилиндр Ø32 мм тратит около 0,84 нл за цикл (расчёт ниже, без учёта объёма штока и трубок) — это несопоставимо с продувочным пистолетом или пневмоинструментом, которым нужны сотни нормальных литров в минуту.

Обратная сторона: без правильной сборки схема сама может стать источником масла в зоне продукта, если поставить обычный маслораспылитель «по привычке» или разместить цилиндр и выхлоп над открытым тестом. Ниже — что проверять до сборки.

Пресс или вальцы: какую тестораскаточную машину строить

Промышленная тестораскаточная машина в классическом виде — это рама, привод (ручной или электрический) и два вала друг над другом, вращающихся навстречу; зазор между валами регулируется и задаёт толщину пласта. Такая схема хороша, когда нужен лист теста произвольной формы и большого метража — багет, пицца-заготовка на конвейере, слоёное тесто.

Пресс работает иначе: платформа опускается на шарик теста сверху и расплющивает его в диск за один ход — без вращения, без цепной передачи, без проскальзывания. Это конструкция лаваша, тортильи, пельменного и мантового пласта, где важна не длина ленты, а диаметр и повторяемость от лепёшки к лепёшке. Пневмоцилиндр для пресса подходит лучше электромотора с редуктором: линейное усилие получается напрямую от давления воздуха, без зубчатой передачи вращения в линейное движение — меньше деталей в узле привода.

Если вам нужен именно рулон теста метрами — стройте вальцы, привод там электрический, а не пневматический, и это тема другой статьи. Ниже — про пресс: рама, платформа, пневмоцилиндр и расчёт усилия.

Санитарные требования: материалы и класс воздуха ISO 8573-1

Три требования к пищевому прессу на пневматике, которые нельзя пропустить на этапе подбора компонентов.

Материал контактных поверхностей. Платформа и любая деталь, касающаяся теста, — нержавеющая сталь, моющаяся щёлочью и паром, изготовленная для пресса. Нержавеющая гильза DSNU не делает цилиндр пищевым: допуск материалов и смазки цилиндров, распределителей и ФРЛ к контакту с пищевыми продуктами в карточках не заявлен, сертификатов мы не утверждаем. Практическое решение — цилиндр и выхлоп вне зоны над открытым тестом: шток с нержавеющим наконечником, каплесборник под штоковым уплотнением, выхлоп отведён; смазку уплотнений выбирают по документам изготовителя.

Класс чистоты воздуха. ГОСТ Р ИСО 8573-1-2016 (идентичен международному ISO 8573-1:2010, действует с 01.12.2017) задаёт отдельные классы по частицам, влаге и маслу — это три разных параметра, а не одна шкала. Для тестораскаточной машины критичен масляный класс: если выхлоп цилиндра или порт распределителя расположен рядом с зоной продукта, масляный аэрозоль из компрессора может осесть на тесто. Безмасляный компрессор снижает риск, но сам по себе класс по маслу не гарантирует: класс подтверждается измерением (ISO 8573-2 — аэрозоль, ISO 8573-5 — пары), а требуемый класс определяют по оценке риска для вашего цеха.

Отсутствие маслораспылителя в линии. Не ставьте маслораспылитель в блок подготовки воздуха тестораскаточной машины — цилиндр DSNU в нём не нуждается, а масляный туман разносится потоком воздуха и оседает в цехе. Фильтр-регулятор без маслораспылителя — обязательный узел линии.

Усилие раскатки теста и выбор диаметра цилиндра

Усилие пневмоцилиндра считается по формуле F = p·A·0,9, где A = π·D²/4 — площадь поршня, p — рабочее давление, а множитель 0,9 — допущение о потерях на трении уплотнений (F = p·A − R, R ≈ 0,1·p·A; без него результат теоретический и на 10 % выше реального).

При стандартном давлении 6 бар (0,6 МПа) для трёх диаметров DSNU это даёт: Ø20 мм → 170 Н, Ø25 мм → 265 Н, Ø32 мм → 434 Н. Полная таблица с ценами — ниже.

Как выбрать диаметр под задачу. Порога давления на тесто в справочных данных нет: усилие и время растекания зависят от вязкости теста, толщины диска и температуры. Поэтому считаем удельное давление на диск p_уд = F / S_диска и сравниваем варианты: один Ø25 на диск Ø130 мм (S = 133 см²) — 265 Н, около 2,0 Н/см² (20 кПа); один Ø32 на тот же диск — около 3,3 Н/см²; два Ø32 на диск Ø200 мм (S = 314 см²) — 868 Н, около 2,8 Н/см² (28 кПа); один Ø32 на диск Ø200 мм — около 1,4 Н/см². Для диска 200–300 мм одна точка приложения силы даёт неравномерный нажим по краям и перекос платформы — нужны 2–4 цилиндра Ø32 на общей платформе с направляющими, включённых от одного распределителя параллельно. Переход на 8 бар (в пределах 0,8 МПа стандартной обвязки) увеличивает усилие в 1,33 раза; нужное число цилиндров и давление подтверждает пробная раскатка на вашем тесте.

Ход, темп цикла и расход воздуха

Типовой ход цилиндра в этой схеме — 75 мм (допущение): шарик теста в покое выше готового диска на 40–60 мм, а короткий ход даёт быстрый цикл и меньший расход воздуха на каждое нажатие.

При полностью открытом распределителе и короткой трубке цилиндр Ø32 с ходом 75 мм может отработать ход за 0,3–0,4 с (оценка, скорость до 250 мм/с). Полный цикл — ход вниз и возврат, то есть 0,6–0,8 с, а без выдержки под нагрузкой и загрузки теста это до 75–100 циклов в минуту на пределе самого привода. Реальный темп ниже: оператор закладывает и убирает тесто руками, и на практике машина с ручной подачей отрабатывает 10–20 нажатий в минуту (допущение); для полной скорости привода нужен отдельный узел автоматической подачи теста, которого нет в базовом пневмокомплекте.

Расход воздуха на цилиндр Ø32 (ход 75 мм, оба такта, без учёта штока и объёма трубок) — около 0,84 нл за цикл: 2 × 60,3 см³ × 7/1,013 ≈ 0,83 нл. При темпе 15 циклов в минуту тандем из двух таких цилиндров тратит порядка 25 нл/мин — с этим справится небольшой компрессор с ресивером (допущение: от 50 л), без большого запаса под расход, в отличие, например, от продувочного инструмента.

Пневмосхема тестораскаточной машины с датчиками положения

Автоматический цикл требует обратной связи: датчик-геркон TF реагирует на магнитный поршень цилиндра (поэтому нужна версия с суффиксом -A — магнитный поршень, независимая опция серии DSNU) и передаёт сигнал «выдвинут» / «убран» на контроллер, который управляет распределителем. Ниже — принципиальная пневматическая схема на тандеме из двух цилиндров Ø32: она показывает силовую линию и ручной пуск кнопкой на пилот; датчики положения и контроллер автоматического варианта на схему не нанесены и входят в спецификацию комплекта 2.

Безопасность: что будет при пропаже воздуха или напряжения

Пресс — зона зажима руки: два цилиндра Ø32 при 6 бар дают около 870 Н (≈ 88 кгс), этого достаточно для травмы. Для исполнителя ответьте на вопрос «что он сделает, если пропадёт воздух, и что — если пропадёт напряжение»:

• Пропало напряжение (или отпущена кнопка). Моностабильный распределитель возвращается пружиной в исходное положение — платформа идёт вверх, пока есть воздух. Ручной распределитель 4R210 — с фиксированным рычагом: он остаётся в выбранном положении, платформа не поднимется сама, пока рычаг не вернули; для «отпустил — поднялась» нужен моностабильный вариант с кнопкой.
• Пропал воздух. При вертикальном цилиндре штоком вниз платформа с штоками опускается под собственным весом, когда давление сброшено. Нужны механический упор или стопор, ограничивающий опускание выше высоты руки, противовес или пружина, либо крепление платформы на направляющих с фиксатором в верхнем положении; перед обслуживанием — сброс и блокировка.
• Пуск. Для зоны, куда может попасть рука, — двуручное управление (ISO 13851, окно синхронности 0,5 с; пневматическое «И» из двух кранов разбежку не проверяет), ограждение и аварийная остановка со сбросом. Одна кнопка на пилот — только для конструкции с ограждением, куда рука физически не проходит.
• Обслуживание и мойка. Перед мойкой и заменой деталей — закрыть и заблокировать кран ввода, сбросить давление плавным пуском со сбросом (как в схеме); электрический шкаф — в зоне, защищённой от воды.

Таблица-справочник: диаметр, усилие, цена цилиндра

Ø, мм	Площадь A, см²	F теоретич. (p·A), Н	F рабочее (p·A·0,9), Н	Цилиндр DSNU, ход 75 мм	Цена
20	3,14	189	170	DSNU-20-75-P-A	10 920 ₸
25	4,91	295	265	DSNU-25-75-P-A	12 060 ₸
32	8,04	483	434	DSNU-32-75-P-A	19 080 ₸

Давление везде 6 бар (0,6 МПа). При другом рабочем давлении усилие пересчитывается пропорционально; верхняя граница стандартной обвязки (распределитель 4V, ФРЛ серии 2000) — 0,8–0,85 МПа. Калькулятор усилия под другое давление — в разделе инструментов.

Пример расчёта на реальном артикуле WAALPC

Задача: пресс для тортильи диаметром около 200 мм, тесто плотное, одной точки прижима мало — берём тандем из двух цилиндров DSNU-32-75-P-A.

1. Площадь поршня Ø32 мм: A = π·32²/4 = 804 мм² = 8,04 см².
2. Теоретическое усилие при 6 бар: F = 0,6 МПа × 8,04 см² = 6×10⁵ Па × 8,04×10⁻⁴ м² ≈ 483 Н.
3. Рабочее усилие с допущением о трении: F = 483 × 0,9 ≈ 434 Н на один цилиндр.
4. Суммарное усилие тандема: 2 × 434 = 868 Н (88,5 кгс).
5. Удельное давление на платформу Ø200 мм (площадь 314 см²): 868 Н / 314 см² ≈ 2,8 Н/см² (28 кПа). Это величина для сравнения вариантов, а не нормативное значение для теста: достаточность усилия для вашего теста подтверждает только пробная раскатка — не расплющивается полностью, добавляют выдержку под нагрузкой, третий цилиндр в ряд или поднимают давление в пределах 8 бар.

Итог: два цилиндра DSNU-32-75-P-A по 19 080 ₸ дают 868 Н суммарного усилия — этот расчёт задаёт начальный вариант; дальнейшую точность даёт пробный образец.

Компоновка пресса

Рама пресса — два вертикальных профиля, верхняя траверса и жёсткое основание; сварка или болтовое соединение из уголка или профильной трубы, материал контактной зоны — нержавейка. Цилиндры крепятся к траверсе фланцем вниз, штоки соединены общей прижимной платформой на направляющих (без направляющих платформа перекашивается, и штоки заклинивает), под платформой — стол с формой для теста. Блок подготовки воздуха, распределитель и датчики выносятся в отдельный шкаф сбоку, чтобы влажная уборка рабочей зоны не задевала электрику.

Спецификация комплекта для тестораскаточной машины

Два набора — минимальный ручной и автоматический с тандемом и датчиками. Рама, платформа и стол в пневматическую часть не входят — это слесарная работа под конкретный цех. Цены позиций — по актуальному прайсу (в таблицах ниже); итоговая сумма зависит от числа позиций и комплектации.

Комплект 1 — ручной, один цилиндр (пельмени, манты, диск до 130 мм)

Позиция	Артикул	Кол-во	Цена
Пневмоцилиндр Ø25, ход 75 мм, гильза нержавеющая, магнитный поршень	DSNU-25-75-P-A	1	12 060 ₸
Распределитель 5/2 ручной с фиксированным рычагом, без электрики (остаётся в выбранном положении, см. раздел о безопасности)	4R210-06	1	3 540 ₸
Дроссель — регулировка скорости хода, под трубку Ø6	JSC6-01	1	540 ₸
Фитинг цанговый цилиндрический, трубка Ø6, резьба 1/8	POC-G-06-01	2	306 ₸
Фильтр-регулятор без маслораспылителя	AW2000-01	1	6 336 ₸
Глушитель на выхлопной порт	BSL-01	1	162 ₸

Комплект 2 — автоматический, тандем с датчиками (лаваш, тортилья, диск до 250 мм)

Позиция	Артикул	Кол-во	Цена
Пневмоцилиндр Ø32, ход 75 мм, гильза нержавеющая, магнитный поршень	DSNU-32-75-P-A	2	19 080 ₸
Распределитель 5/2 электромагнитный 24 В, моностабильный	4V210-06-DC24V	1	4 920 ₸
Датчик-геркон, положение штока	TF-19	4	480 ₸
Крепление датчика-геркона	BJ5-1	4	480 ₸
Дроссель — регулировка скорости хода, под трубку Ø6	JSC6-01	2	540 ₸
Фитинг цанговый цилиндрический, трубка Ø6, резьба 1/8	POC-G-06-01	6	306 ₸
Фильтр-регулятор без маслораспылителя	AW2000-01	1	6 336 ₸
Глушитель на выхлопные порты	BSL-01	2	162 ₸

Контроллер, который считывает сигнал с датчиков TF и управляет катушкой распределителя (реле времени или ПЛК), в пневматическую спецификацию не входит — это отдельный узел электроавтоматики под конкретный цикл. Кран ввода, плавный пуск со сбросом, тройники, направляющие платформы и элементы безопасности (двуручное управление, ограждение, упор) со схемы в таблицы не внесены — их подбирают по обвязке. Порты цилиндров и распределителей (у типоразмеров разные, у DSNU Ø32 — по обозначению серии) сверяйте по паспортам.

Типичные ошибки при сборке

Маслораспылитель в линии «по привычке». Цилиндр DSNU не просит масляного тумана, а маслораспылитель перед пищевым прессом создаёт ровно тот риск, ради устранения которого выбирали пневматику вместо гидравлики.

Один цилиндр на широкую платформу. На диске больше 150–180 мм одна точка прижима даёт недодавленные края и перекос — нужен тандем из 2–4 цилиндров и направляющие, не увеличение диаметра одного.

Магнитный поршень забыли, а датчик поставили. Геркон TF реагирует на магнитное поле поршня — на цилиндре без суффикса -A датчик ничего не увидит, суффикс -A нужен обязательно при любой автоматике на датчиках положения.

Расчёт без учёта трения. Формула F = p·A без множителя 0,9 (допущение R ≈ 10 %) завышает усилие — на границе запаса это решает, продавится тесто полностью или нет.

Питание распределителя не тем напряжением. Напряжение катушки задаёт исполнение в артикуле (например, 4V210-06-DC24V — 24 В постоянного тока): заказ не того исполнения означает или сгоревшую катушку, или нерабочий клапан на месте.

Платформа падает при пропаже воздуха. Вертикальный цилиндр штоком вниз без упора и фиксатора — риск для рук; см. раздел о безопасности.

Вопросы и ответы

Чем пневматическая тестораскаточная машина отличается от вальцовой?

Вальцовая машина прокатывает тесто между двумя вращающимися валами — годится для ленты произвольной длины. Пневматический пресс расплющивает шарик теста платформой за один ход цилиндра — годится для штучных лепёшек с повторяемым диаметром: лаваша, тортильи, пельменного пласта.

Какой цилиндр ставить — Ø20, Ø25 или Ø32?

Считайте удельное давление на диск: Ø25 на диск 130 мм даёт около 2,0 Н/см², два Ø32 на диск 200 мм — около 2,8 Н/см². Порога для теста в справочных данных нет, диаметр и число цилиндров подтверждает пробная раскатка. Для диска 200 мм и больше нужна не одна точка, а 2–4 цилиндра Ø32 на платформе с направляющими.

Нужен ли масляный туман в линии для смазки цилиндра?

Нет. Цилиндры DSNU собираются с заводской смазкой в уплотнениях и при чистом сухом воздухе работают без масляного тумана. Маслораспылитель в пищевой линии — источник риска, а не необходимость.

Какой класс чистоты воздуха нужен по ISO 8573-1?

Стандарт задаёт отдельные классы по частицам, влаге и маслу. Для такого пресса важнее всего масляный класс: безмасляный компрессор и фильтр-регулятор без маслораспылителя снижают риск, но класс подтверждается измерением, а требуемый класс определяют по оценке риска для вашего цеха.

Из чего состоит пневмокомплект и где цены?

Ручной комплект — один цилиндр Ø25, ручной распределитель, дроссель, фитинги, фильтр-регулятор, глушитель. Автоматический — тандем из двух цилиндров Ø32 с датчиками, электромагнитным распределителем и дросселями. Цены позиций — в таблицах спецификации по актуальному прайсу. Рама, платформа, стол, контроллер и элементы безопасности в эти таблицы не входят.

Можно ли обойтись без датчиков положения?

Да, если цикл запускает вручную оператор ручным распределителем 4R210-06 — рычаг с фиксацией, датчики не нужны. Для автоматического цикла по таймеру или с внешним контроллером датчики TF на магнитном поршне (цилиндр с суффиксом -A) обязательны — иначе контроллер не узнает, что ход завершён.

Какой компрессор нужен для такой машины?

Небольшой. Тандем из двух цилиндров Ø32 при темпе 15 циклов в минуту тратит около 25 нл/мин — с этим справится небольшой компрессор с ресивером (допущение: от 50 л), без запаса под промышленный расход. Для пищевой зоны безмасляный компрессор снижает риск масла в тракте, но класс воздуха подтверждают измерением.

Нестандартный диаметр лепёшки или темп цикла? Пришлите параметры — диаметр диска, вес шарика теста, желаемый цикл в минуту — рассчитаем усилие, подберём диаметр и число цилиндров и вышлем спецификацию с артикулами и ценами за 1 рабочий день: отправить параметры инженеру.
