Аналог цилиндра DSBC (ISO 15552) — подбор по ISO

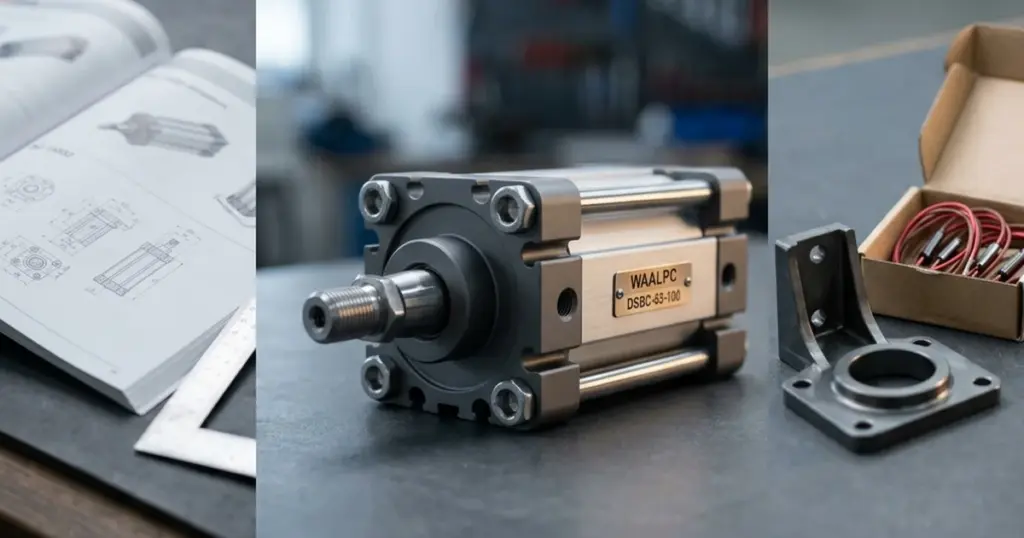

Профильный пневмоцилиндр DSBC — типовая позиция в списках на подбор аналога импорта. ISO 15552 задаёт базовые присоединительные и монтажные размеры; установку WAALPC DSBC без переделки рамы подтверждают по чертежам конкретных исполнений. В статье разбираем посадочные размеры, варианты исполнений, типичные ошибки при подборе и алгоритм аналога по списку артикулов. Если в списке короткоходовой компактный цилиндр малой монтажной длины — это другой стандарт, ISO 21287 (серия ADN), а не DSBC.

Подобрать и купить пневмоцилиндры в каталоге →

Содержание статьи (8 разделов)

1. Что такое ISO 15552 и почему DSBC подбирают по стандарту?
2. Чем европейская серия DSBC отличается от WAALPC DSBC?
3. Какие монтажные опции есть у DSBC?
4. Как подобрать аналог по списку артикулов?
5. Какие типичные ошибки бывают при подборе аналога DSBC?
6. Какие материалы пригодятся ещё?
7. Какие вопросы чаще всего задают про DSBC?
8. Как ISO 15552 снимает риски аналога?

Что такое ISO 15552 и почему DSBC подбирают по стандарту?

ISO 15552 (бывший ISO 6431 / DIN ISO 6431 и VDMA 24562) — международный стандарт на пневмоцилиндры двустороннего действия — профильные и шпильчатые (DSBC — профильный, без шпилек). Стандарт фиксирует ключевые присоединительные размеры: расположение крепёжных отверстий фланцев MF1/MF2, посадочные точки лап LB, цапф TC, резьбу штока. Паз под датчики стандарт не задаёт — его форма у каждого производителя своя. Датчик подбирают под паз конкретной серии — например, геркон CS1 (2 провода); совместимость с пазом сверяйте в карточке. Расширенный ряд по ISO 15552 — серия DSBG.

Серия DSBC — это конкретная реализация ISO 15552 в европейской номенклатуре, ставшая отраслевым эталоном. WAALPC выпускает серию под тем же обозначением — DSBC, с диаметрами 32–125 мм; срок по каждому исполнению — в карточке. Соответствие ISO 15552 задаёт основу сравнения креплений. Возможность установки и переноса датчиков проверяют по чертежам конкретных исполнений, включая профиль и размеры паза, крепление и электрические параметры датчика.

Какие размеры обязаны совпасть для совместимого аналога

Перед подбором аналога проверьте пять параметров: диаметр поршня, рабочий ход, тип крепления (лапы LB / фланец MF1 или MF2 / цапфы TC / вилка CB), резьбу штока (M10×1.25 для Ø32; M12×1.25 для Ø40; M16×1.5 для Ø50–63; M20×1.5 для Ø80–100; M27×2 для Ø125), тип демпфирования (P, P-A, PPV, PPV-A). Эти пять параметров — начало проверки. Дополнительно сверяют монтажную длину, длину и исполнение штока, порты, датчики, опции и рабочий режим; расхождение оценивают отдельно для конкретной задачи.

Чем европейская серия DSBC отличается от WAALPC DSBC?

Параметр	Европейский DSBC	WAALPC DSBC
Стандарт	ISO 15552	ISO 15552
Диаметры поршня	32, 40, 50, 63, 80, 100, 125 мм	32–125 мм — срок в карточке
Диапазон хода	25–2800 мм	ход и доступность — по полному артикулу в каталоге
Давление	по паспорту оригинала	до 0,8 МПа по каталогу завода
Демпфирование	P, PPV или PPS — по исполнению Festo; A обозначает возможность датчика положения	P или PPV — по коду WAALPC; магнит есть во всех наших исполнениях
Магнитный поршень	опционально (-A)	встроен во все исполнения
Резьба штока	M10×1.25 (Ø32) / M12×1.25 (Ø40) / M16×1.5 (Ø50–63) / M20×1.5 (Ø80–100) / M27×2 (Ø125) — по ISO	M10×1.25 (Ø32) / M12×1.25 (Ø40) / M16×1.5 (Ø50–63) / M20×1.5 (Ø80–100) / M27×2 (Ø125) — по ISO
Крепления	Лапы LB, фланец MF1/MF2, цапфы TC, вилка CB	Лапы LB, фланец MF1/MF2, цапфы TC, вилка CB
Срок поставки	у поставщика (параллельный импорт)	Срок — в карточке

Совпадение базовых присоединительных размеров ISO 15552 проверяют для конкретных исполнений. Функции, габариты, демпфирование, датчики и рабочий режим сверяют отдельно; у WAALPC максимум 8 бар.

Какие монтажные опции есть у DSBC?

Тип крепления цилиндра по ISO 15552 определяет, как он установлен в раму. Установка возможна только при совпадении типа — иначе придётся перерабатывать конструкцию посадочного места.

• Лапы LB — две съёмные опоры, привинченные к крышкам цилиндра, с крепёжными отверстиями в основании. Самый распространённый монтаж для горизонтальной установки на станине. Размер отверстий стандартизирован по ISO для каждого диаметра.
• Фланец MF1 — передний фланец на крышке со стороны штока.
• Фланец MF2 — задний фланец на глухой задней крышке.
• Цапфы TC — две цилиндрические шейки на корпусе для качающегося монтажа. Применяются в схемах с угловым движением.
• Вилка CB — задняя вилка с пальцем: шарнир с поворотом в одной плоскости.

Где можно ошибиться при сверке монтажа

Типичная ловушка — передний фланец MF1 на старом цилиндре путают с задним MF2 на новом. Внешне фланцы выглядят похоже, но крепёжные точки рассчитаны на разные направления нагрузки. По ISO 15552 фланцы совместимы только в пределах одного типа: MF1 на MF1, MF2 на MF2. Перед заказом снимите фото шильдика и торца цилиндра — в каталоге WAALPC по этим двум фото подберут правильное исполнение.

Как подобрать аналог по списку артикулов?

На действующем оборудовании обычно стоят 10–100 импортных цилиндров разной номенклатуры. Самостоятельный разбор такого списка занимает у инженера 2–3 рабочие недели — нужно сверять каждый артикул по каталогу производителя, расшифровывать суффиксы, проверять наличие у поставщика.

Инженерный консалтинг возвращает таблицу за 1 рабочий день. По каждой позиции — категория аналога (совместимый аналог / с оговорками / не наш профиль), артикул WAALPC, розничная цена в тенге, срок поставки и техническое обоснование совместимости по ISO 15552. Это и есть инженерный консалтинг по подбору аналога импортной пневматики — техническое решение, а не продажа коробки.

Какие типичные ошибки бывают при подборе аналога DSBC?

• Переход с PPV-A на P-A для экономии. Внешнее сходство не подтверждает способность поглощать ту же энергию. Допустимость P вместо PPV проверяют по массе, скорости и паспортной диаграмме демпфирования. При замене сверяйтесь посимвольно по типу демпфирования.
• Игнорирование длины штока. У DSBC стандартный шток укорочён под резьбу M10 (Ø32) / M12 (Ø40) / M16 (Ø50–63) / M20 (Ø80–100) / M27 (Ø125), но у оригинала Festo -T обозначает сквозной шток, а удлинение задаётся опцией …E и размером по каталогу. Исполнение WAALPC сверяют по его полному коду и чертежу. Внешний осмотр без замера приведёт к подбору неподходящего исполнения.
• Подмена ISO 15552 на нестандартный шпильчатый SC. Серия SC внешне похожа на профильный цилиндр, но её крепёжные размеры не соответствуют ISO — заменить SC на DSBC без переделки рамы нельзя.
• Заказ без сверки Т-паза датчиков. На цилиндре с магнитным поршнем (-A) важно совпадение размера Т-паза — иначе старые датчики не встанут. ISO 15552 размер паза не задаёт — тип паза сверяйте по чертежу или фото профиля.

Рядом с таким цилиндром ставят глушитель PSL на выхлоп, от 180 ₸, и дроссель с обратным клапаном AS для настройки скорости, от 1 080 ₸.

Подобрать по теме

Какие материалы пригодятся ещё?

• Пневмоцилиндр ISO 15552 (DSBC): посадочные размеры и подбор аналога
• Демпфирование пневмоцилиндров: P, P-A, PPV или PPV-A — какой тип выбрать
• Расчёт продольной устойчивости штока пневмоцилиндра (формула Эйлера)
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Калькулятор усилия пневмоцилиндра онлайн

Какие вопросы чаще всего задают про DSBC?

Чем WAALPC DSBC отличается от импортного DSBC геометрически

WAALPC DSBC Ø32–125 мм подбирают по присоединительным размерам ISO 15552. Ход, полное крепление, резьбу и длину штока, датчики и опции сверяют по чертежам; давление WAALPC — до 8 бар. Стандарт не гарантирует совпадение всех функций и габаритов.

Как подобрать аналог импортного цилиндра по списку

Пришлите список — в любом формате: Excel с артикулами, PDF от поставщика, фото шильдиков. За 1 рабочий день вернём таблицу по 3 категориям: совместимый аналог, совместимый аналог с оговорками, не наш профиль. По каждой строке — артикул WAALPC, цена, срок, техническое обоснование по ISO 15552.

WAALPC DSBC: совместимы ли по присоединительным размерам?

Установку без переделки подтверждают по чертежам конкретных исполнений. Начинают с пяти параметров: диаметр, ход, тип крепления, резьба штока, тип демпфирования. ISO 15552 фиксирует все присоединительные размеры — лапы, фланцы, цапфы, вилки. Дополнительно сверяют монтажную длину, специальные опции, вынос штока, габариты и датчики; необходимость переделки определяют по чертежам конкретных исполнений.

Что делать, если на шильдике непонятный артикул импортного цилиндра

Это типовая ситуация для оборудования старше 5 лет — маркировка стёрлась, документы потеряны. Снимите фото шильдика и фото торца с креплением, замерьте диаметр гильзы и видимый ход штока. По этим данным инженер определит ISO-класс и подберёт совместимый аналог по WAALPC. Срок ответа — 1 рабочий день.

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, DSBC-125-175, DSBC-100-25, DSBC-100-800.

Как ISO 15552 снимает риски аналога?

Для подбора WAALPC DSBC по ISO 15552 сравнивают диаметр, ход, крепление, резьбу и длину штока, демпфирование, габариты, порты, датчики и рабочий режим. Возможность установки определяют по чертежам конкретных исполнений. Если на руках список из 10–100 импортных позиций — пришлите его, и в ответ получите таблицу по 3 категориям аналога за 1 рабочий день. Это и есть инженерный консалтинг по подбору аналога импортной пневматики, а не просто отгрузка коробки.

Сколько стоит аналог DSBC-50-200-PPV-A против европейской серии

WAALPC DSBC-50-200-PPV-A — срок в карточке. Цена по каталогу — на странице товара, геометрию конкретной пары проверяют по чертежам. Точную цену по списку артикулов считаем за 1 рабочий день — пришлите Excel или фото шильдиков.

Какие датчики положения встают на WAALPC DSBC

У WAALPC DSBC — Т-паз. Если на старом цилиндре тоже Т-паз, возможность переноса датчиков проверяют по размерам паза и крепления; форму паза ISO 15552 не задаёт, поэтому её сверяют по чертежу. Если датчик пора менять — подойдут герконовые (для PLC-входов 24 В) и магниторезистивные (PNP/NPN) серии WAALPC под тот же Т-паз. Сверять нужно тип выхода, длину кабеля и тип паза.

Когда WAALPC DSBC не подойдёт и нужен аналог с оговорками

Каталог WAALPC DSBC покрывает диаметры 32–125 мм. Для Ø160 мм и крупнее рассматривают DSBG после сверки полного кода и чертежей. Пищевое исполнение из нержавейки и сервопневматика с обратной связью требуют отдельного подбора. Высокотемпературные заводские опции проверяют по паспорту; возможность их поставки Corneta подтверждают по конкретному артикулу. Заводская опция не означает её наличия в ассортименте или на складе.
