Пневмоглушитель вкручивают в выхлопной порт распределителя или цилиндра, чтобы воздух выходил в атмосферу не струёй, а через пористый элемент. Резкий свист выхлопа падает, а заодно в цех не выдувается масляная и пылевая взвесь. Выбирают глушитель по трём признакам: резьба выхлопного порта (глушитель не меньше порта), материал (спечённая бронза с латунным корпусом или пластик) и расход выхлопа (чтобы глушитель не замедлял цилиндр).
Подобрать и купить пневмоглушители в каталоге →
Товары из статьи
Значения в децибелах в статье не даём: снижение шума зависит от клапана, давления и расхода, а в карточках наших серий оно не указано. Уровень на рабочем месте проверяют измерением.
Для чего нужен пневмоглушитель
Когда распределитель переключается, воздух из полости цилиндра за доли секунды выходит наружу. Скорость потока на выходе высока, отсюда резкий свист. Глушитель решает три задачи.

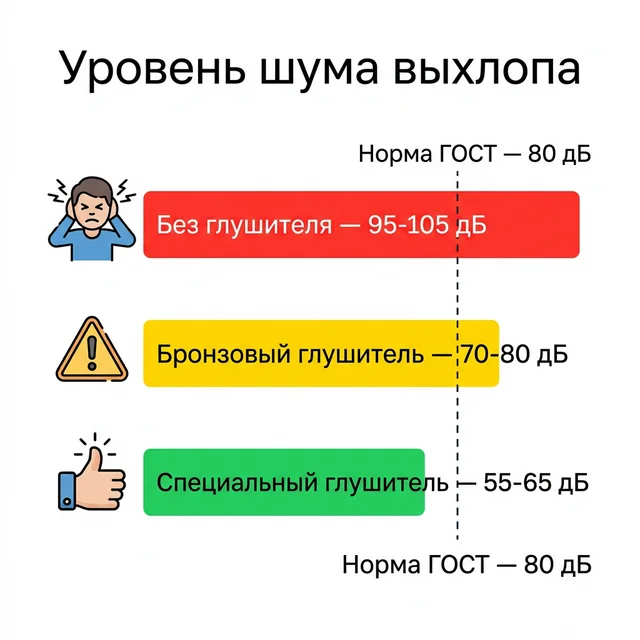

- Снижает шум выхлопа. Гигиенический норматив для рабочего места: эквивалентный уровень звука за смену (в пересчёте на 8 часов) — 80 дБА (СанПиН 1.2.3685-21, раздел о шуме). На участке с десятками клапанов выхлоп без глушителей легко становится главным источником шума. Фактический уровень измеряют на месте.
- Задерживает загрязнения. Пористый элемент не пускает в выхлопной порт пыль, а масляный туман из линии оседает на элементе, а не на полу и оборудовании.
- Защищает порт. Открытый выхлопной порт распределителя собирает стружку и пыль из цеха. Глушитель закрывает его.
Отдельно: глушитель на выхлопе даёт небольшое противодавление. Оно может замедлить обратный ход цилиндра, поэтому подбор по расходу (ниже) — не формальность.

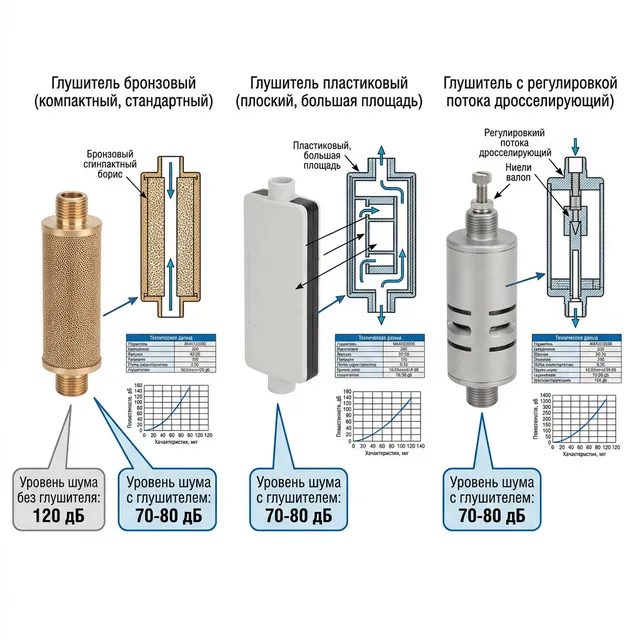

Как устроен глушитель
Корпус с резьбой и пористый элемент. Воздух проходит через множество мелких каналов, струя дробится, скорость потока падает, шум уменьшается. Есть три исполнения:
- Простой глушитель — только корпус и пористый элемент (BSL, BSLM, PSL, PSLB, PST).
- Глушитель-дроссель — тот же элемент плюс регулировочный винт, который задаёт скорость стравливания (BESL). Заменяет отдельный дроссель на выхлопе, об этом ниже.
- Плоский (компактный) глушитель — для мест, где мало высоты (BSLM).
Материал: спечённая бронза или пластик
Различие сводится к корпусу и условиям. По данным карточек наших серий:
листайте таблицу вбок →
| Серия WAALPC | Тип | Материал по карточке | Выбирают, когда |
|---|---|---|---|
| BSL | простой | по карточке — латунь, спечённая бронза — фильтрующий элемент; уточняется по паспорту. Давление 0–1,0 МПа, температура −5…+60 °C — по карточке сайта | типовой металлический выбор для распределителей и цилиндров |
| BSLM | плоский | спечённая бронза (материал корпуса и пределы — по паспорту исполнения) | тесно, мало места по высоте |
| PST | простой | материал корпуса по паспорту, уточняется | резьба R1/8–R1/2, когда подходит по паспорту |
| PSL | пластиковый | пластик; 0–1,0 МПа, −5…+60 °C — по карточке сайта | широкий ряд резьб (M5 и до R1), бюджетный вариант на чистом воздухе |
| PSLB | плоский | пластик; 0–1,0 МПа, −5…+60 °C — по карточке сайта | плоский пластиковый, G1/8–G1/2 (по схеме, уточняется по паспорту) |
| BESL | с регулировкой | по карточке — латунь, спечённая бронза — фильтрующий элемент; уточняется по паспорту. 0–1,0 МПа — по карточке сайта | нужно заодно регулировать скорость выхлопа |
Практика такая: металлический корпус (по карточкам — BSL и BESL) берут там, где глушитель получает нагрузку — рядом с вибрацией, станочной механикой, возможными ударами и тепловыми колебаниями. Пластик годится на спокойных участках с подготовленным воздухом, где важна цена. Пределы по давлению и температуре у каждой серии свои, их сверяют по карточке сайта и паспорту исполнения, а не по материалу вообще. Материал корпуса PST по паспорту уточняется.
Решение в каталоге
WAALPC BSL-02 (R1/4, спечённая бронза) — от 360 ₸; WAALPC PSLB-02 (плоский пластиковый, G1/4 по схеме, уточняется по паспорту) — от 300 ₸.
Резьба: как не промахнуться
Глушитель имеет наружную резьбу и вворачивается в выхлопной порт с внутренней резьбой. Смотрите на порт, а не на трубку: на распределителе выхлопы подписаны R и S (или 3 и 5), на цилиндре — порт, выведенный на крышку.
- Типоразмер порта обычно называют дюймом: 1/8, 1/4, 3/8, 1/2 дюйма; у малых распределителей встречается M5. Порт распределителя внутренний, резьба G или Rc.
- В обозначении наших серий резьбу несёт цифровой код: -01 — 1/8″, -02 — 1/4″, -03 — 3/8″, -04 — 1/2″; для BSL ещё -06 — 3/4″ и -M5. Пример: BSL-02 — серия BSL, резьба R1/4.
- Наружная резьба глушителей большинства наших серий (BSL, BESL, PS) — R, коническая (PT, ISO 7-1), по схемам. У PSLB в схеме указана G (ISO 228-1), уточняется по паспорту.
- G — цилиндрическая трубная резьба, R/Rc/PT — коническая; это разные резьбы. Глушитель R1/4 в порт Rc1/4 — коническая в коническую, уплотняют по резьбе. В порт G1/4 тот же глушитель ввернуть можно, но уплотнение проверяют отдельно. Подробнее: сравнение резьб G, R и NPT.
| Серия | Резьба присоединения (по карточке) |
|---|---|
| BSL | M5, R1/8, R1/4, R3/8, R1/2, R3/4 |
| BSLM | M5, коды 01, 02, 03, 04, 06 (стандарт резьбы и номинал по паспорту исполнения) |
| PST | R1/8, R1/4, R3/8, R1/2 |
| PSL | M5, R1/8, R1/4, R1/2, R3/4, R1 |
| PSLB | G1/8, G1/4, G3/8, G1/2 (по схеме, уточняется по паспорту) |
| BESL | R1/8, R1/4, R3/8, R1/2 (PT) |
Если порт распределителя 1/4″ (G или Rc), берут глушитель типоразмера -02: BSL-02, PST-02, PSL-02, BESL-02 (R1/4) или PSLB-02 (G1/4 по схеме). Ставить глушитель с меньшей резьбой через переходник не стоит: проходное сечение сузится по самому узкому месту. Если у вас код чужой марки, найдите нашу пару в таблице аналогов AirTAC; в карточках сказано, что BSL и BSLM у нас — совместимые аналоги одноимённых серий AirTAC, а присоединительные и установочные размеры сверяют.
Подбор по расходу выхлопа
Резьба говорит, куда глушитель ввернётся. Расход говорит, не станет ли он «пробкой». Слишком мелкий глушитель на большом цилиндре держит давление в полости, и шток тормозит на обратном ходе. Порядок такой:
- Оцените объём выхлопа за ход. Объём выхлопной полости умножают на отношение абсолютного давления к атмосферному. Пример: цилиндр Ø50 мм, ход 200 мм, давление питания 0,6 МПа (избыточное). Объём полости π·D²/4·L = 0,393 л. Приведённый к атмосферному давлению объём: 0,393 · (0,6 + 0,1013) / 0,1013 ≈ 2,72 нл за ход. Объём считаем по бесштоковой полости; при выхлопе из штоковой он меньше.
- Разделите на время хода. Если полость освобождается за 0,5 с, средний расход выхлопа около 2,7 / 0,5 ≈ 5,4 нл/с, то есть 326 нл/мин. Это оценка сверху без учёта объёма трубок; в начале хода расход выше среднего.
- Сравните с расходной характеристикой глушителя. Расход через глушитель при заданном давлении берут из паспорта серии. В наших карточках таких цифр нет, поэтому их запрашивают у инженера или в листе исполнения; сравнение Kv распределителя с глушителем не подтверждает пригодность.
- Проверяйте на оборудовании. После установки запустите цикл на рабочем давлении и сравните время обратного хода с прежним.
Практическое правило: глушитель берут не меньшей резьбы, чем выхлопной порт, а для большого цилиндра или быстрого цикла смотрят на следующий типоразмер резьбы, если место позволяет. Если цилиндр после установки замедлился — первым делом проверяют глушитель (засорение) и только потом распределитель.
Глушитель и скорость цилиндра
Глушитель создаёт на выхлопе небольшое противодавление, но регулировать скорость глушителем не следует: для этого дроссель или BESL. Если нужна именно регулировка, возьмите глушитель-дроссель BESL (винт задаёт скорость стравливания), так не придётся ставить отдельный дроссель и два фитинга. О способах дросселирования читайте в статье дросселирование пневмоцилиндра: на входе или на выходе.
Если цикл быстрый и каждый миллисекунда на счету, воздух из полости сбрасывают у самого цилиндра через клапан быстрого выхлопа, а глушитель ставят на его выход. Клапан быстрого выхлопа не заменяет глушитель: шум он не гасит.
Типичные ошибки

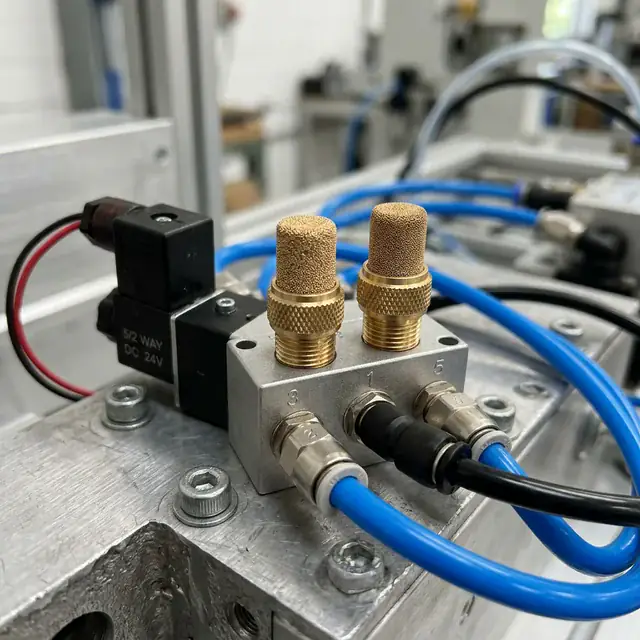

- Глушитель только на один выхлоп. У распределителя 5/2 два выхлопных порта. Без второго глушителя один ход тихий, другой громкий. Устройство распределителя: схема подключения 5/2.
- Меньше резьбы, чем порт. Узкое место переносится на выхлоп, цилиндр теряет скорость.
- Лента или герметик попадают на пористую часть. Уплотнитель должен быть только на резьбе, не на рабочей поверхности элемента, иначе поры закрываются.
- Нет подготовки воздуха. Грязный воздух забивает элемент. Перед распределителем нужен блок подготовки воздуха.
- Замену клапана начинают раньше проверки глушителя. Забитый глушитель даёт симптомы неисправного распределителя: цилиндр не завершает ход.
- Пластик там, где он на пределе. Давление и температуру сверяют с карточкой серии: у PSL и PSLB по карточке сайта это 0–1,0 МПа и −5…+60 °C.
Обслуживание и монтаж
- Вверните глушитель в выхлопной порт, затяните от руки и подтяните ключом по месту; не перетягивайте — корпус небольшой.
- Признаки забивания: цилиндр замедлился, шум вырос, на элементе видны потемнение и масляные следы.
- Засорённый глушитель продувают воздухом в обратную сторону или меняют. Цена детали невысока: BSL-02 — 360 ₸, PSL-02 — 180 ₸, PST-02 — 750 ₸, BSLM-02 — 270 ₸.
- При температуре около нуля и ниже конденсат во влажном воздухе может замёрзнуть в порах и заблокировать выхлоп. Тогда нужна осушка воздуха или другая схема выхлопа.
- На пневмоострове и коллекторе с общим выхлопом глушитель подбирают по суммарному потоку одновременно работающих клапанов. Смотрите пневматические коллекторы.
Общие правила монтажа — в статье монтаж пневматического оборудования.
