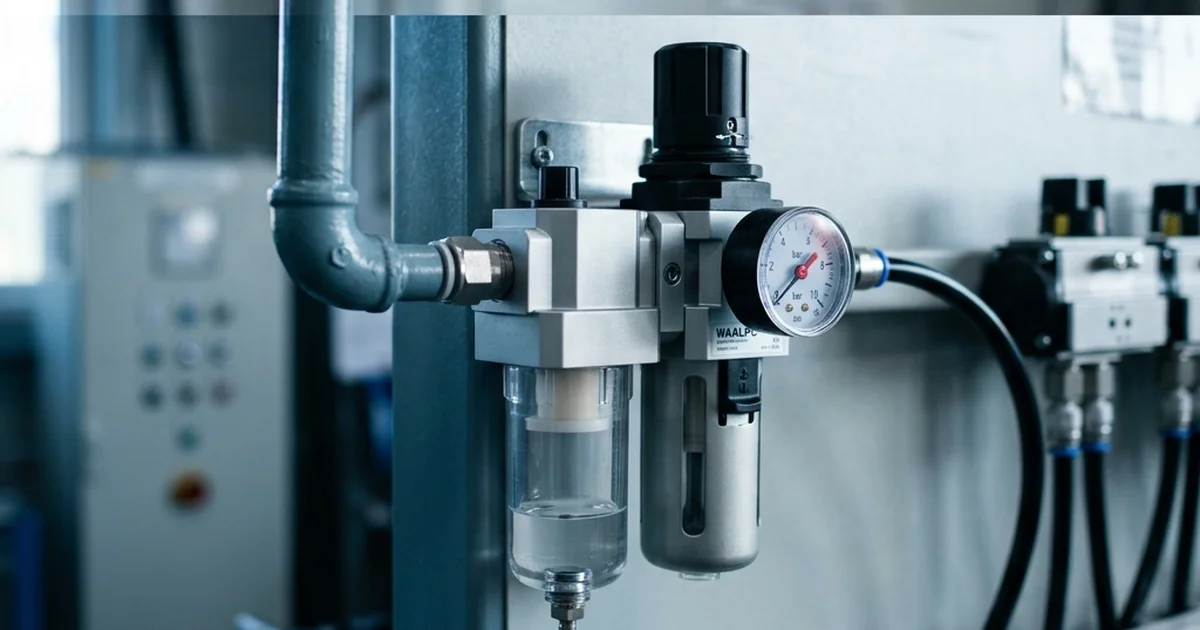

FRL-блок на место MS6: WAALPC GC200-10, AR2000-03, AF2000-03, AL4000-03

Блок подготовки воздуха (FRL — фильтр, регулятор, лубрикатор) — это «вход» в пневмосистему. Если он подобран неверно, на линии начинаются проблемы: загрязнённый воздух выводит из строя цилиндры и распределители, нестабильное давление сбивает повторяемость такта. Импортная серия MS6 — типовое решение для средних и крупных линий. По факт-чеку подтверждены совместимые аналоги: полный FRL-блок MS6-LFR (порт G3/8) — WAALPC GC200-10; отдельные модули MS6 (регулятор, фильтр, лубрикатор) — WAALPC AR2000-03, AF2000-03, AL4000-03. Для MS4 и MS9 подтверждён только полный блок LFR — AFR2000-02 и GC300-08.

Что входит в FRL-блок и какие стандарты регулируют качество воздуха?

FRL — это сборка из трёх модулей в одной линии: фильтр-влагоотделитель (F), регулятор давления с манометром (R) и лубрикатор-маслораспылитель (L). Модули соединяются через стандартные муфты и крепятся на одной монтажной планке. Для большинства промышленных линий хватает двухмодульного варианта FR (без лубрикатора), потому что современные пневмоприводы рассчитаны на работу с сухим воздухом без масла.

Качество сжатого воздуха для пневматики регулируется стандартом ISO 8573 (классы по частицам / влаге / маслу). Параметры регулирующей части блока — расход, давление, пропускная способность — стандартизированы ISO 6953 (регуляторы давления и фильтр-регуляторы для пневматики). Стандарт задаёт методику измерения расходных характеристик, точности регулировки давления и стабильности выходного давления при изменении расхода. Тонкость фильтрующего элемента (от 5 мкм до 0,01 мкм) определяется требуемым классом чистоты воздуха по ISO 8573.

Какие модули нужны для типовой линии

• F — фильтр-влагоотделитель. Сетчатый элемент 5 / 25 / 40 мкм для основной фильтрации. Конденсат собирается в нижней чаше, сливается вручную или автоматическим сливом.
• R — регулятор давления. Снижает входное давление компрессора (8–10 бар) до рабочего давления линии (4–6 бар). Манометр показывает текущее значение, винт сверху регулирует.
• L — лубрикатор (опционально). Распыляет масло во входящий воздух для смазки сопрягаемых пар цилиндров. Нужен на старых линиях с разборными цилиндрами; на современных — НЕ нужен (цилиндры рассчитаны на сухой воздух).
• Дополнительно: клапан плавного пуска (у WAALPC — HAV) и клапан сброса остаточного давления (VHS, HVHS) — это два разных узла; манифольд для нескольких выходов.

Какие пары MS6, MS4, MS9 и WAALPC подтверждены?

Импортный узел	Совместимый аналог WAALPC	Что это	Статус
MS6-LFR-3/8-D7-ERM-AS (полный FRL, G3/8)	GC200-10	Фильтр+регулятор+лубрикатор, 3-в-1	годно (факт-чек)
MS6-LR-3/8-D6-AS (модуль)	AR2000-03	Регулятор давления	годно (факт-чек)
MS6-LF-3/8-ERM (модуль)	AF2000-03	Фильтр-влагоотделитель	годно (факт-чек)
MS6-LOE-3/8-R (модуль)	AL4000-03	Лубрикатор (AL2000 по порту не подходит)	годно (факт-чек)
MS4-LFR-1/4-D6-CRM-AS (полный FRL, G1/4)	AFR2000-02	Фильтр+регулятор+лубрикатор, 3-в-1	годно (факт-чек)
MS9-LFR (полный FRL)	GC300-08	Фильтр+регулятор+лубрикатор, 3-в-1	годно (факт-чек)

Отдельные модули регулятора/фильтра/лубрикатора для MS4 и MS9 в факт-чеке пока не подтверждены — по ним доступна только полная сборка LFR. Присоединение и точная геометрия по каждой позиции сверяются по чертежу перед заказом. При одновременной работе 5+ цилиндров суммируйте их пиковый расход и берите запас по пропускной способности блока.

Какие класс фильтрации по ISO 8573 и точность регулятора нужны?

ISO 8573-1 классифицирует сжатый воздух по трём параметрам: размер твёрдых частиц, точка росы (влага), концентрация масла. Классы обозначаются цифрами: по частицам 0–7, по влаге 0–9, по маслу 0–4; 0 — самый чистый. Стандартная промышленная пневматика требует класс 5 по частицам, 4 по влаге, 4 по маслу — это обычный воздух от винтового компрессора с осушителем рефрижераторного типа.

Тонкость фильтрации в FRL

• 40 мкм — базовая, для большинства линий. Снимает крупные частицы, ржавчину, окалину.
• 25 мкм — повышенная, для систем с точной пневматикой и распределителями size 1.
• 5 мкм — тонкая, для прецизионных систем (вакуумные присоски, чувствительные приводы).
• 1 мкм / 0,3 мкм / 0,01 мкм — для пищевых линий, медицинской пневматики, лабораторий. Это уже фильтры тонкой очистки в дополнение к FRL.

Импортный фильтр MS6 в стандартном исполнении имеет элемент 40 мкм. У WAALPC AC в стандартном исполнении — 25 мкм (по карточке серии). Если нужна более тонкая очистка — у Festo это исполнение MS6-LFM; у WAALPC после блока ставят фильтр тонкой очистки AFM (коалесцентный) или AFD — ступень выбирают по требуемому классу ISO 8573.

Точность регулировки давления

Регулятор давления держит выходное давление стабильным при изменении расхода. Стандартное значение точности — ±0,1 бар при изменении расхода на 1000 нл/мин. Точность конкретной модели берут из паспорта; у WAALPC AC в карточке серии указан диапазон регулировки 0,05–0,85 МПа. На прецизионных линиях (точная сборка, дозирование) применяется регулятор повышенной точности ±0,05 бар (у Festo — исполнение MS6-LRP); в стандартной линейке WAALPC AC такого исполнения нет — подбирается по запросу.

Как выполнить монтаж на стену и соединение модулей?

FRL-блок монтируется на стене или на щите управления через стандартную монтажную планку с пазами под крепёж M5 / M6. Между модулями (F + R + L) — резьбовые проходные муфты с уплотнительным кольцом. На входе и выходе блока — стандартная трубная резьба BSP / BSPT (G1/8, G1/4, G3/8, G1/2 в зависимости от типоразмера).

При переходе с импортного блока MS6 на WAALPC GC200-10 (или на отдельные модули AR2000-03 / AF2000-03 / AL4000-03) резьба входа/выхода совпадает с исходным типоразмером; монтажная планка и муфты импортного и WAALPC-блока между собой не стыкуются — ставится штатная планка WAALPC.

Соединение модулей в сборку

Отдельные модули WAALPC (AR2000-03, AF2000-03, AL4000-03) соединяются проходными муфтами по карточке серии: один модуль можно заменить без разборки всего узла. Модули импортного MS6 и WAALPC между собой не стыкуются — меняют блок целиком или модуль той же серии WAALPC.

Как подобрать совместимый аналог FRL-блока по списку артикулов?

Импортный FRL-блок MS6 в полном артикуле кодирует: типоразмер (MS4 / MS6 / MS9), состав модулей (F+R+L или F+R), точность регулятора (стандарт / прецизион), тонкость фильтра (40 / 5 / 1 мкм), тип слива конденсата (ручной / полуавтомат / автомат), наличие манометра (с / без), резьбу. Семь параметров, которые должны совпасть в аналоге.

Типовая ситуация: на линии стоит блок MS6-LFR с тонким фильтром 5 мкм, регулятором стандартной точности и автоматическим сливом. Снабженец делает запрос «нужен аналог FRL-блока MS6, 1 шт». В ответ приезжает стандартная сборка GC200-10 с базовым фильтром и ручным сливом. После монтажа — давление держит, но через 2 недели засоряется чувствительный регулятор на одной из веток (частицы 5–40 мкм проходят насквозь), линия начинает «плавать». Решение — точная сверка по семи параметрам.

При подборе аналога 5–20 FRL-блоков на разных линиях цеха — присылайте артикулы и фото шильдиков. Инженер возвращает таблицу с пометкой по каждой позиции: совпадение по всем 7 параметрам (совместимый), аналог с оговорками (например, ручной слив вместо полуавтомата — допустимо при техобслуживании раз в неделю), позиции с уточнением. Срок подбора — 1 рабочий день. Это и есть инженерный консалтинг по подбору аналога импортной пневматики, а не отправка коробки.

Что и как часто менять при уходе за FRL?

Фильтрующий элемент F меняется раз в 6–12 месяцев в зависимости от загрязнённости воздуха. Признак замены — падение давления на FR-блоке свыше 0,5 бар при штатном расходе. Конденсат сливается ежедневно (ручной слив) или периодически (полуавтомат при достижении уровня). Лубрикатор требует заправки маслом раз в 1–3 месяца, расход масла — по норме карточки серии 3–5 капель на каждые 1000 л воздуха.

Запасные части (стакан, фильтрующий элемент, регулировочный винт, манометр) для импортного MS6 и WAALPC GC200-10 — НЕ совместимы (геометрия чаш и элементов отличается). Это значит, что при переходе на новый блок отдельно запчасти к старому уже не купишь. Учитывайте это при планировании парка: или меняйте сразу всю линию FRL, или держите запас элементов под старые блоки на год вперёд.

Какие материалы пригодятся ещё?

• Блок подготовки воздуха FRL: принцип работы и подбор
• Автоматический слив конденсата: типы кондесатоотводчиков
• Пневматика зимой: эксплуатация FRL на улице и в холодном цеху
• Расчёт Kv/Cv пневмораспределителя для нужной скорости поршня
• Аналог распределителя CPE/VUVG по ISO 5599 — WAALPC 4V
• Каталог блоков подготовки воздуха WAALPC — серия GC (3-в-1)
• Каталог лубрикаторов WAALPC — серия AL

Какие вопросы чаще всего задают про FRL-блоки MS6?

Какой блок WAALPC подходит на место MS6

По факт-чеку подтверждён полный блок MS6-LFR-3/8-D7-ERM-AS → WAALPC GC200-10 (годно), а также отдельные модули: регулятор MS6-LR → AR2000-03, фильтр MS6-LF → AF2000-03, лубрикатор MS6-LOE → AL4000-03 (все — годно). Присоединение и точная геометрия сверяются по чертежу перед заказом.

Нужен ли лубрикатор в FRL для современных цилиндров

Обычно нет. Современные пневмоцилиндры (WAALPC DSBC, DSNU, SDA, ACQ) рассчитаны на работу с сухим воздухом — внутренние уплотнения из NBR / FKM имеют заводскую смазку. Лубрикатор нужен только на старых разборных цилиндрах, где смазка стирается за 1–2 миллиона срабатываний. Стандартная сборка для современной линии — FR без L. Это снижает стоимость блока на 25–35%.

Что такое класс фильтрации 5 по ISO 8573 и зачем он

ISO 8573-1 определяет качество сжатого воздуха по 3 параметрам: твёрдые частицы, влага, масло. Класс 5 по частицам — это не более 100 000 частиц размером 1–5 мкм в 1 м³. Соответствует обычному воздуху от винтового компрессора с базовым фильтром. Для большинства промышленных линий — достаточно. Для пищевой и медицинской пневматики — нужен класс 1–2, это уже многоступенчатая фильтрация.

Что делать, если в списке на подбор аналогов 10 FRL-блоков разных типоразмеров

Это типовая ситуация при модернизации цеха с разными линиями. Часть блоков — MS4 на малых станках, часть MS6 на конвейерах, часть MS9 на магистрали. Инженерный консалтинг возвращает таблицу по всем 7 параметрам каждого блока: где есть подтверждённый в факт-чеке совместимый аналог (для MS6, MS4, MS9 — см. таблицу выше), где нужно уточнение состава модулей. Срок подбора — 1 рабочий день для типового списка.

Какие пары подтверждены для MS6, MS4, MS9?

Для полного FRL-блока: MS6-LFR (G3/8) — GC200-10, MS4-LFR (G1/4) — AFR2000-02, MS9-LFR — GC300-08 — все со статусом «годно» в факт-чеке. Для отдельных модулей MS6: регулятор — AR2000-03, фильтр — AF2000-03, лубрикатор — AL4000-03. По MS4 и MS9 отдельные модули пока не подтверждены — только полная сборка LFR. Присоединение и точная геометрия по каждой позиции сверяются по чертежу перед заказом.

Подобрать блок подготовки воздуха WAALPC под конкретный список импортных позиций можно в каталоге: GC (3-в-1), AL (лубрикаторы). Если у вас в цеху 5–20 FRL-блоков разных типоразмеров и нужна сводная таблица аналогов — пришлите список с шильдиков, и в ответ получите таблицу с подтверждёнными по факт-чеку парами. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики.

Подходит ли монтажная планка от MS6 к WAALPC GC200-10

Прямой совместимости по монтажной планке нет — пазы под крепёж и межцентровое расстояние модулей у MS6 и WAALPC отличаются. При переходе на GC200-10 или на отдельные модули ставится штатная монтажная планка WAALPC; переходники нужны только при несовпадении резьбы магистрали.

Какая рабочая температура и материал чаши у GC200-10 и модулей AR/AF/AL

Рабочий диапазон WAALPC (по карточкам серий GC, AR, AF, AL): от +5 до +60 °C, входное давление до 1,0 МПа. Чаша фильтра и лубрикатора — поликарбонат с защитной решёткой в стандартном исполнении. Для сред с растворителями, маслами с присадками и щелочами уточняйте цельнометаллическое исполнение чаши отдельным запросом.
