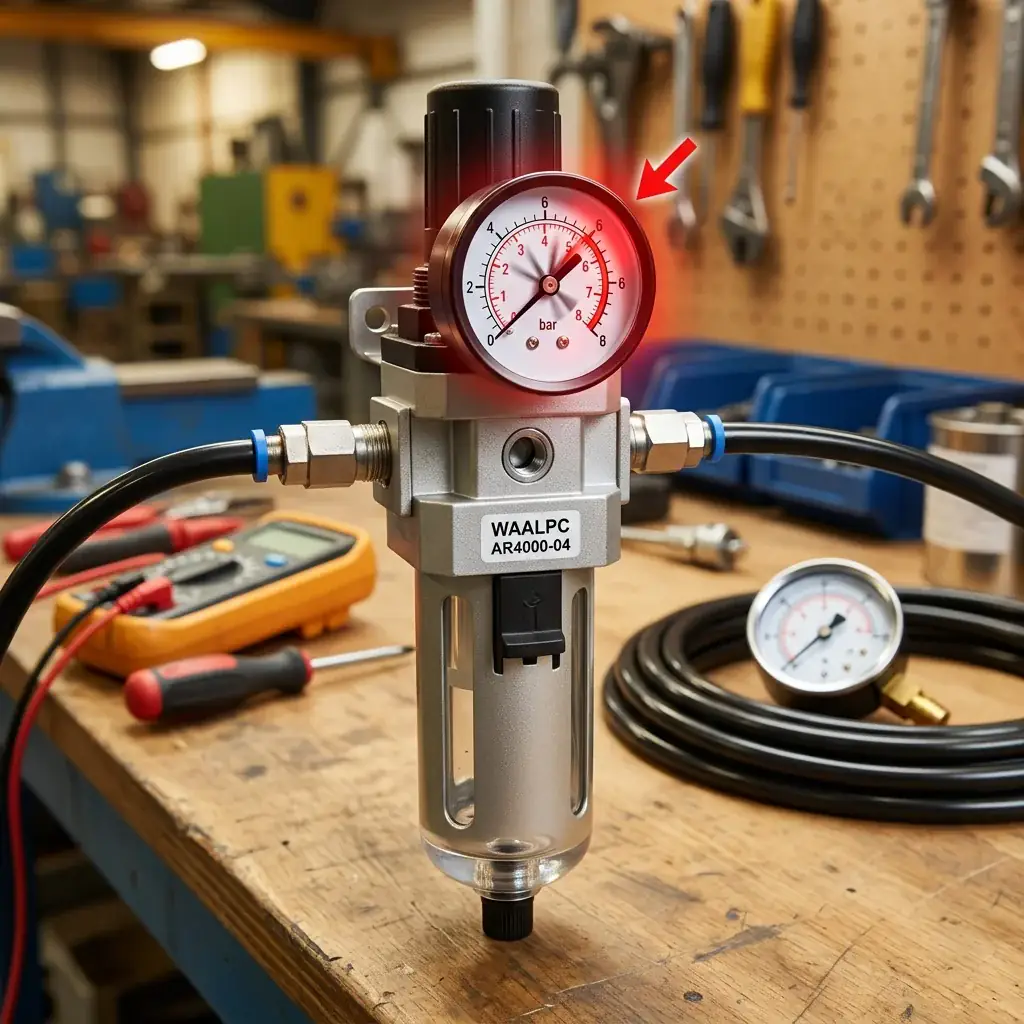

Регулятор давления воздуха не работает: причины и устранение

Cannot load Zend OPcache — it was already loaded

Регулятор давления воздуха не держит заданное значение, давление скачет на манометре, ручка крутится впустую — и вся пневмосистема превращается в лотерею. Цилиндры срабатывают с разным усилием, захваты теряют деталь, дозирование уходит в брак, а пневмоинструмент то «душится», то рвёт крепёж. Нестабильное давление — это не неудобство, а прямой путь к остановке линии и испорченной продукции. Эта статья даёт восемь конкретных причин, шестишаговую диагностику и таблицу принятия решений «ремонтировать или менять» — чтобы вы вернули регулятор в строй за 20–40 минут.

Речь о пневматическом регуляторе (редукторе) давления воздуха в составе блока подготовки воздуха. Если вы искали топливный регулятор давления автомобиля — это другой узел, здесь он не рассматривается.

Таблица диагностики: симптом → причина → приоритет

Используйте таблицу как первый фильтр: сопоставьте симптом и переходите к соответствующему разделу.

Симптом	Наиболее вероятная причина	Приоритет проверки
Регулятор не держит давление, постепенно стравливает в атмосферу	Износ или порыв диафрагмы	⚠️ Высокий
При росте расхода давление на выходе проседает и медленно восстанавливается	Засорение седла клапана и входной сетки	⚠️ Высокий
Ручка регулировки крутится свободно, давление не меняется	Сломанная пружина настройки	⚠️ Высокий
На выходе стабильно выше заданного значения	Дефект клапана сброса (vent valve)	⚠️ Высокий
Под крышкой регулятора вода или эмульсия	Завоздушивание / попадание воды	🔧 Средний
Давление верное, но манометр показывает «странно»	Неисправность манометра	🔧 Средний
После замены — сразу не работает или дует наоборот	Неправильное направление потока (IN ↔ OUT)	🔧 Средний
При большом расходе давление просаживается на 0,2 МПа и больше	Превышение проектного расхода (Cv недостаточен)	✓ Низкий — пересчёт системы

Причина 1: Износ диафрагмы

Диафрагма — главный рабочий элемент регулятора. Это резиновая мембрана с тканевой армировкой, которая воспринимает давление на выходе и через шток управляет основным клапаном. При разрыве или растрескивании диафрагмы регулятор теряет обратную связь и начинает «жить своей жизнью»: либо постоянно стравливает воздух из-под крышки, либо не реагирует на ручку настройки.

Признаки износа:

• Постоянный шипящий выход воздуха из вентиляционных отверстий под крышкой регулятора
• Давление на выходе медленно «уплывает» при перекрытом потребителе
• При вращении ручки настройки давление меняется рывками или с большой задержкой
• Видимые трещины, разрывы или затвердение резины при разборке

Как проверить: сбросьте давление до 0, открутите верхнюю крышку (крепёжные винты крышки). Извлеките пружину и упорный диск. Диафрагма видна сразу. Норма — эластичная резина без трещин, без отслоения от металлического центра. Любые радиальные трещины или окаменение материала — замена обязательна.

⚠️ Важно про материал: стандартная диафрагма NBR (нитрил-бутадиен) рассчитана на обычное компрессорное масло; рабочая температура серии WAALPC AR — +5…+60 °C. Если в системе ароматические углеводороды или синтетические масла, NBR быстро твердеет и разрушается — нужна диафрагма из FKM (фторкаучук, Viton); в карточке серии AR такое исполнение не заявлено, наличие уточняйте у инженера.

✓ Для серии WAALPC AR в карточке заявлен только уплотнительный ремкомплект (для планового обслуживания), отдельной позиции в каталоге нет — наличие и состав уточняйте у инженера. Регулятор недорог: AR2000-02 — 4 320 ₸, AR3000-03 — 6 960 ₸, AR4000-04 — 10 140 ₸. Выбрать: каталог блоков подготовки воздуха corneta.kz.

Причина 2: Засорение седла клапана и входной сетки

У седла основного клапана в ряде исполнений регуляторов стоит тонкая сетка, которая задерживает частицы, проскочившие основной фильтр ФРЛ (в карточке серии AR внутренняя сетка не описана — если её нет, чистят седло и клапан). Загрязнение седла и сетки — одна из частых причин после износа диафрагмы; проявляется как просадка давления под расходом, а не как скачки на холостом ходу.

Признаки:

• При увеличении расхода давление на выходе проседает сильнее нормы, на холостом ходу держится стабильно
• При резком открытии потребителя давление просаживается, но восстанавливается медленно (5–15 секунд)
• На манометре видны мелкие пульсации стрелки 1–3 Гц
• В корпусе регулятора при разборке — налёт ржавчины, окалины или маслянистых отложений

Чистка:

1. Сбросьте давление в системе до 0, демонтируйте регулятор.
2. Открутите нижнюю крышку клапана (крепёжные винты).
3. Извлеките пружину обратного клапана и сам клапан с уплотнением.
4. Снимите сетчатый фильтр (если он есть в вашем исполнении).
5. Промойте сетку изопропиловым спиртом или пневмо-клинером в ультразвуковой ванне 2–3 минуты. Не используйте ацетон — разрушает уплотнения NBR.
6. Продуйте сжатым воздухом против хода рабочего потока.
7. При сильном засорении или повреждении сетки или седла — замените регулятор.

✓ Профилактика: установите перед регулятором фильтр-влагоотделитель (входит в состав ФРЛ). Подробнее о составе блока: блок подготовки воздуха ФРЛ — выбор и настройка.

Причина 3: Сломанная или ослабленная пружина настройки

Пружина настройки — главный «задатчик» регулятора. Вращая ручку, вы изменяете её сжатие, что определяет силу прижима диафрагмы и, соответственно, давление на выходе. Усталость или поломка пружины проявляется однозначно: ручка крутится, а давление не меняется или меняется в узком диапазоне.

Признаки:

• Ручка вращается без явного сопротивления, как «пустая»
• Регулировка работает только в узком диапазоне (например, 0,3–0,5 МПа вместо штатных 0,05–0,85 МПа)
• При полностью закрученной ручке давление на выходе не достигает 0,7 МПа при входе 0,9 МПа
• При снятии крышки слышен звон обломков пружины

Как проверить: снимите верхнюю крышку. Извлеките пружину. Норма — равномерные витки без следов коррозии, длина в свободном состоянии не меньше, чем у новой пружины той же серии. Любая деформация, трещины на витках или заметная просадка длины — замена.

⚠️ Не пытайтесь «вытянуть» просевшую пружину — характеристика жёсткости после такого «ремонта» нелинейна, регулировка станет нестабильной. Используйте только новую оригинальную пружину либо замените регулятор.

Причина 4: Завоздушивание / попадание воды в регулятор

Если регулятор установлен без предварительного фильтра-влагоотделителя или после длинного участка трубопровода, где скапливается конденсат, — в надмембранную камеру может попасть вода. Зимой к этому добавляется риск замерзания.

Признаки:

• При снятии крышки видна вода или эмульсия (масло + вода)
• Регулятор «дёргается»: давление меняется скачками с задержкой 1–3 секунды
• При температуре около 0 °C и влажном воздухе регулятор отказывает из-за обмерзания (рабочая температура WAALPC AR — +5…+60 °C; при недостаточно осушенном воздухе возможен эффект Джоуля–Томсона)
• Из вентиляционных отверстий под крышкой капает влага

Что делать:

1. Демонтируйте регулятор, разберите, просушите все полости сжатым воздухом.
2. Осмотрите диафрагму — длительное воздействие воды разрушает резину и металлический центр (коррозия).
3. Проверьте схему монтажа: фильтр-влагоотделитель должен стоять до регулятора, а не после.
4. Если магистраль идёт сверху — установите перед ФРЛ петлю-водосборник или автоматический сливной кран.
5. Установите автодрейн в фильтр-влагоотделитель.

✓ Полная схема ФРЛ «фильтр → регулятор → лубрикатор» снимает большинство проблем с водой и грязью в регуляторе: статья про блок подготовки воздуха.

Причина 5: Дефект клапана сброса (vent valve)

Регуляторы с функцией relieving type (а это все WAALPC AR2000/AR3000/AR4000) имеют встроенный клапан сброса в центре диафрагмы. Его задача — стравить избыточное давление с выхода в атмосферу через отверстия под крышкой, если потребитель закрыт, а давление превысило задание.

Признаки дефекта:

• Давление на выходе стабильно выше задания на 0,05–0,15 МПа
• Снижение задания вращением ручки против часовой стрелки не приводит к падению давления на выходе (нет сброса)
• Постоянный слабый шипящий выход воздуха через вентиляционные отверстия под крышкой даже при стабильном давлении
• При попытке уменьшить задание давление падает с большой задержкой (в норме — секунды)

Проверка и ремонт: разберите регулятор. Клапан сброса — резиновое уплотнение в центральном отверстии диафрагмы. Норма — чистая ровная посадочная поверхность, без следов абразивного износа и набухания резины. Любые повреждения требуют замены диафрагмы целиком, поскольку клапан сброса конструктивно с ней связан. Отдельно диафрагму с клапаном сброса в каталоге не заявлено — уточняйте у инженера или заменяйте регулятор целиком.

Причина 6: Неисправность манометра

Прежде чем разбирать регулятор — убедитесь, что вы вообще видите правильную картину. Манометр на регуляторе — самый частый источник ложной диагностики.

Признаки неисправного манометра:

• При сбросе давления до 0 стрелка не возвращается на 0 (смещение нуля)
• Стрелка «дёргается» при стабильном давлении в системе
• Показания эталонного манометра (поверенного) и установленного отличаются более чем на 5%
• Гидроудар или внешнее воздействие — стрелка погнута

Проверка: подключите параллельно эталонный манометр (или цифровой датчик давления) на выход регулятора. Если показания совпадают с точностью ±2% — манометр исправен, причина в самом регуляторе. Расхождение более 5% — манометр под замену.

✓ Манометр на регуляторе — расходный элемент (в условиях вибрации и ударных нагрузок изнашивается быстрее). Замена: G1/8″ присоединение, шкала 0–1 МПа (или 0–10 bar), класс точности 1,6 или лучше.

Причина 7: Неправильная установка

После замены регулятора или модернизации линии частая ситуация: регулятор установлен «зеркально», и поток идёт в обратном направлении. Регулятор либо не работает вовсе, либо работает с искажениями.

Что проверить:

• Направление потока. На корпусе WAALPC AR выбита стрелка IN → OUT. Если стрелки нет — вход помечен «1», выход «2». При обратном монтаже регулятор не держит давление и шумит.
• Ориентация. Регулятор AR работает в любом положении (в отличие от фильтра, у которого чаша должна быть внизу). Главное — правильное направление потока и удобный доступ к рукоятке и манометру.
• Резьба. Размер присоединения задаёт артикул: AR2000-02 — G1/4″, AR3000-03 — G3/8″, AR4000-04 — G1/2″ (порт манометра G1/8″). Применение неправильного фитинга (NPT вместо G) вызывает утечки и срыв резьбы. Подробнее: сравнение резьб G, R, NPT.
• Момент затяжки фитингов. G1/4″ — 15 Н·м, G3/8″ — 20 Н·м, G1/2″ — 25 Н·м (по карточке серии AR); не зажимайте корпус напрямую, только за фланец или кронштейн. Перетяжка деформирует корпус и приводит к подклиниванию диафрагмы.
• Уплотнение. Для G-резьбы — медное или фибровое кольцо под буртик; для R/NPT — ФУМ-лента (2–3 витка по часовой стрелке) или анаэробный герметик.

Причина 8: Превышение проектного расхода (недостаточный Cv)

Регулятор не «волшебная коробка». У каждой серии есть пропускная способность Cv (или KV), и при превышении проектного расхода давление на выходе физически просядет — это не неисправность, а нарушение условий эксплуатации.

Ориентиры по сериям WAALPC:

• AR2000-02 (G1/4″), AR3000-03 (G3/8″), AR4000-04 (G1/2″): по карточке серии пропускная способность — до 5500 л/мин при входе 0,7 МПа и выходе 0,5 МПа; по типоразмерам отдельные значения в карточке не приведены — сверяйтесь с графиком расхода (вкладка «Графики расхода» в карточке).

Признаки: при подключении мощного потребителя (большой цилиндр Ø80 мм и больше, пневмоинструмент, обдув) давление на выходе просаживается на 0,2 МПа и не восстанавливается до окончания цикла. После отключения потребителя давление возвращается в норму.

⚠️ Решение: подбирайте регулятор по расходу с запасом 30%. Если выбранный типоразмер (например, AR3000) не справляется — ставьте следующий (AR4000). Альтернатива: параллельная установка двух регуляторов с разделением потока.

Пошаговая диагностика за 6 шагов

Числовые критерии: замер → норма → вывод

Замер	Норма	Вывод при отклонении
Запас давления входа над заданием	вход выше выхода не менее чем на 0,1 МПа (1 бар)	меньше 0,1 МПа — регулятор работает «на пределе», поднимите давление на входе
Дрейф на холостом ходу (задание 0,4 МПа, выход перекрыт, 5 мин)	не более ±0,02 МПа	падает — диафрагма (Причина 1); растёт выше задания — клапан сброса (Причина 5)
Сползание давления при набросе номинального расхода	не более 0,05–0,10 МПа	провал 0,2 МПа и больше — нехватка Cv (Причина 8) или засор сетки (Причина 2)
Выходное давление под расходом при подозрении на засор	такое же, как на чистом фильтр-элементе	падение в 2–3 раза при чистом входе — засор фильтра-сетки (Причина 2)
Превышение задания при закрытом выходе	не более +0,03 МПа	больше — дефект клапана сброса (Причина 5)

Следуйте шагам по порядку — от быстрых проверок к трудоёмким. Каждый шаг даёт однозначный ответ: «виновник найден» или «переходим дальше».

Инструменты: эталонный манометр 0–1 МПа, мультиметр (для манометров с электронным датчиком), шестигранники 2,5–4 мм, отвёртка крест PH2, изопропиловый спирт, мыльный раствор в пульверизаторе, при необходимости уплотнительный ремкомплект серии WAALPC AR.

1. Визуальный осмотр (1 мин)
   Осмотрите корпус: трещины, следы удара, состояние ручки настройки, направление стрелки IN → OUT, отсутствие воды и масла под крышкой. Шипение из вентиляционных отверстий — повод заглянуть под крышку.

2. Проверка манометра (2 мин)
   Сбросьте давление до 0 — стрелка должна уйти на 0. Если есть смещение или стрелка дёргается — манометр под замену (Причина 6). Если есть возможность, подключите параллельно эталонный манометр.

3. Тест без нагрузки (3 мин)
   Подайте на вход 0,7–0,8 МПа, перекройте выход (заглушка или закрытый цилиндр). Установите задание 0,4 МПа. Стабильное давление 0,4 ± 0,02 МПа в течение 5 минут — регулятор держит. Падение давления — Причина 1 (диафрагма). Превышение задания — Причина 5 (vent valve).

4. Тест регулировки (2 мин)
   Плавно вращайте ручку от 0 до максимума и обратно. Норма WAALPC AR — линейный отклик в диапазоне 0,05–0,85 МПа. Резкие скачки — Причина 1 (диафрагма) или Причина 2 (загрязнение седла). Свободное вращение без отклика — Причина 3 (пружина).

5. Тест под нагрузкой (5 мин)
   Подключите штатных потребителей. Давление просаживается ниже задания на 0,2 МПа и более — Причина 8 (Cv недостаточен) или магистральные утечки. Подробнее: утечки воздуха в пневмосистеме.

6. Разборка и ремкомплект (20–30 мин)
   Если шаги 1–5 указали на внутреннюю проблему — демонтируйте регулятор, разберите, оцените состояние диафрагмы, пружины, сетки и клапана сброса. Если доступен уплотнительный ремкомплект — установите его, соберите и протестируйте на стенде до возврата на оборудование; при серьёзном износе регулятор заменяют целиком.

Когда менять, когда ремонтировать

Решение «ремонт или замена» зависит от стоимости ремкомплекта, ресурса корпуса и времени простоя. Критерии:

Ситуация	Рекомендация	Обоснование
Износ диафрагмы, корпус целый	✓ Уплотнительный ремкомплект, если доступен; иначе замена регулятора	Регулятор недорог (AR2000-02 — 4 320 ₸); ремкомплект в каталоге отдельной позицией не заявлен
Засорение сетки и седла	✓ Чистка + замена уплотнений	Без замены деталей при качественной чистке
Сломанная пружина настройки	✓ Замена пружины (если поставляется) или регулятора	Пружина отдельно в каталоге не заявлена
Дефект клапана сброса	✓ Замена диафрагмы в сборе или регулятора	Клапан сброса не разделяется с диафрагмой
Деформация корпуса (перетяжка фитингов)	⚠️ Замена регулятора	Корпус не восстанавливается, зазоры нарушены
Трещина корпуса или резьбы	⚠️ Замена регулятора	Ремонт корпуса невозможен
Регулятор старше 5 лет, второй отказ за год	⚠️ Замена регулятора	Ресурс исчерпан, риск повторного отказа высок
Недостаточный Cv (Причина 8)	⚠️ Замена на серию большего типоразмера	Ремонт не решает проблему расхода

✓ WAALPC AR2000/AR3000/AR4000 — совместимый аналог AR того же типоразмера по монтажному габариту и резьбам (по карточке серии). Это позволяет менять регулятор без переделки трубопровода. Подобрать аналог или ремкомплект: каталог ФРЛ corneta.kz.

Профилактика: чек-лист обслуживания

Большинство отказов регуляторов — результат пренебрежения подготовкой воздуха. Программа обслуживания, которая заметно увеличивает ресурс:

Ежедневно (1 мин):

• Контроль давления на выходе по манометру — соответствие заданию ±0,02 МПа
• Слив конденсата из фильтра-влагоотделителя ФРЛ (если нет автодрейна)
• Визуальный контроль шипения из-под крышки регулятора (норма — нет)

Еженедельно (5 мин):

• Проверка фитингов на утечки мыльным раствором
• Сверка показаний манометра регулятора с эталонным (раз в неделю достаточно)
• Контроль момента затяжки фитингов: G1/4″ — 15 Н·м, G3/8″ — 20 Н·м, G1/2″ — 25 Н·м

Раз в полгода (15 мин):

• Замена фильтрующего элемента ФРЛ
• Тест регулировки во всём диапазоне 0,05–0,85 МПа — линейность отклика
• Тест удержания давления при перекрытом выходе в течение 5 минут (без падения)

Раз в год (30 мин):

• Полная разборка регулятора, чистка сетки, осмотр диафрагмы
• Замена изношенных деталей (или регулятора) при признаках старения резины
• Поверка манометра по эталонному прибору, замена при отклонении более 5%

⚠️ Главное правило: качество воздуха на входе определяет ресурс регулятора. Полный блок подготовки воздуха ФРЛ с фильтром и автодрейном — обязательное условие для работы регулятора в производственной среде. Без него ресурс диафрагмы заметно снижается.

Если давление в системе нестабильно даже после ремонта регулятора — проверьте магистраль на утечки воздуха: они создают ту же картину «скачков давления», что и неисправный регулятор. Соседняя задача по той же логике — диагностика отказа электромагнитного клапана.
